Самодельные карты для ГПС

Сообщение **alexks** » 10 сен 2007, 17:39

Думаю, тема назрела

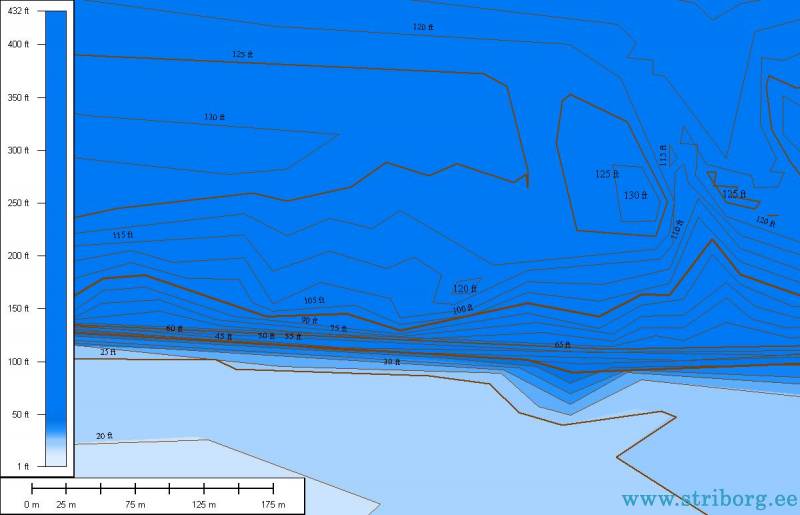

Картинка есть, как сделать карту для Гармина пока не ясно. Т.е. получается, но без цвета

ЗЫ. Арнис, это к вопросу бровка справа, бровка слева

Сообщение **alexks** » 10 сен 2007, 17:43

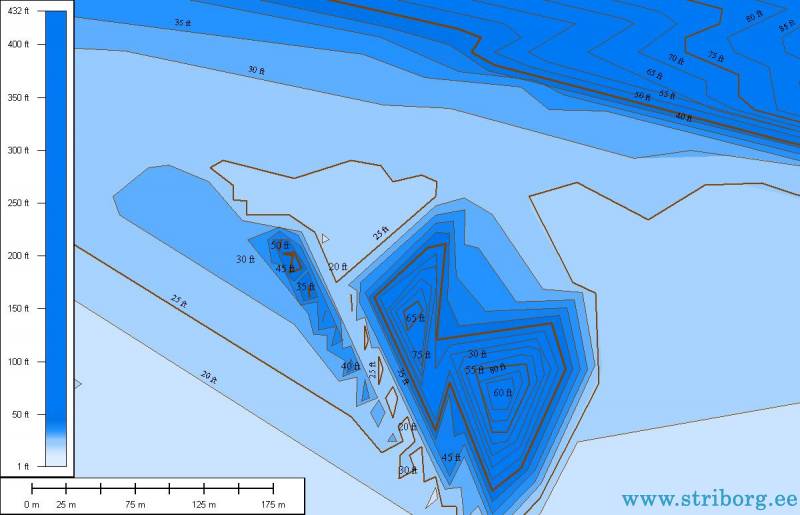

Не менее захватывающие картинки

Сообщение **alexks** » 11 сен 2007, 12:09

для Cx60 пока удалось сделать толька линии. Цветную не получилось

Сообщение **CTAC** » 12 сен 2007, 15:29

alexks
Довольно неплохо получилось. Если не секрет, чем привязывал и векторизировал? Ozi и GPSmapedit?

Сообщение **alexks** » 12 сен 2007, 16:18

CTAC писал(а):alexks
Довольно неплохо получилось. Если не секрет, чем привязывал и векторизировал? Ozi и GPSmapedit?

GlobalMapper + GPSmapedit

тайный смысл ози не втыкнул пока....

Привязывать ничего не надо, строится сразу из координат.

Сообщение **SergeiS** » 12 сен 2007, 16:20

Если я правильно помню, то закрасить можно только замкнутые шейпы...

Сообщение **alexks** » 12 сен 2007, 16:31

Мну такая мыслЯ посетила...
на самом деле можно уменьшить количество линий и сделать несколько карт. на одной две линии 18фт и 22фт, на другой 27 и 32.
тогда получаюся "коридоры" для тролинга определёнными воблерами.

Думаю так можно сильно облегчить навигацию на сложных местах... и цвет уже не важен.

Сообщение **alexks** » 12 сен 2007, 18:01

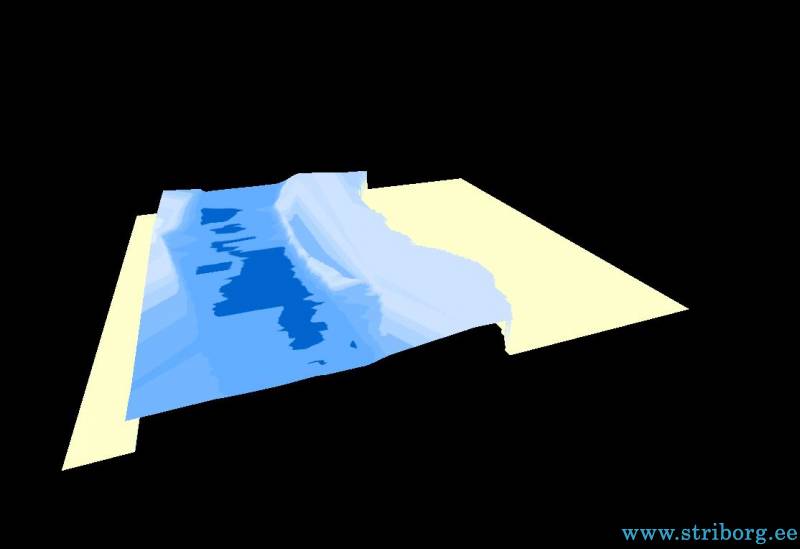

зато 3Д картинки прикольные получаются

Нада будет "кармашек" проверить на предмет рыппоф

Сообщение **SergeiS** » 12 сен 2007, 18:45

alexks писал(а):зато 3Д картинки прикольные получаются
Нада будет "кармашек" проверить на предмет рыппоф

Забавный рельеф

Сообщение **alexks** » 12 сен 2007, 19:05

SergeiS писал(а): Забавный рельеф

Наложил треки, похоже это краевой эффект

Будем уточнять!

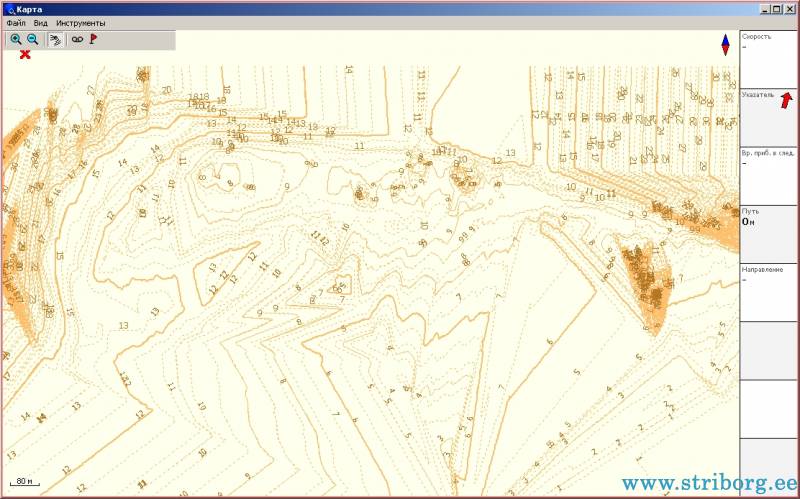

ЗЫ. Зато погрузил карты в жопсик - изолинии накладываюся на обычную карту, глубины рисует в тех единицах, которые в жопсике проставлены

В принципе, жить можна.

Сообщение **CTAC** » 13 сен 2007, 21:30

Сегодня попробовал кусок Чудского в Гармин перегнать, получается неплохо. Завтра, если успею, фотки скину.

alexks
В GPSmapedit как ты глубины проставлял? Если задавать как "point", то тогда рядом с глубиной знак какой нибудь ненужный появляется. А просто текст вбить похоже нельзя.

Сообщение **CTAC** » 13 сен 2007, 21:44

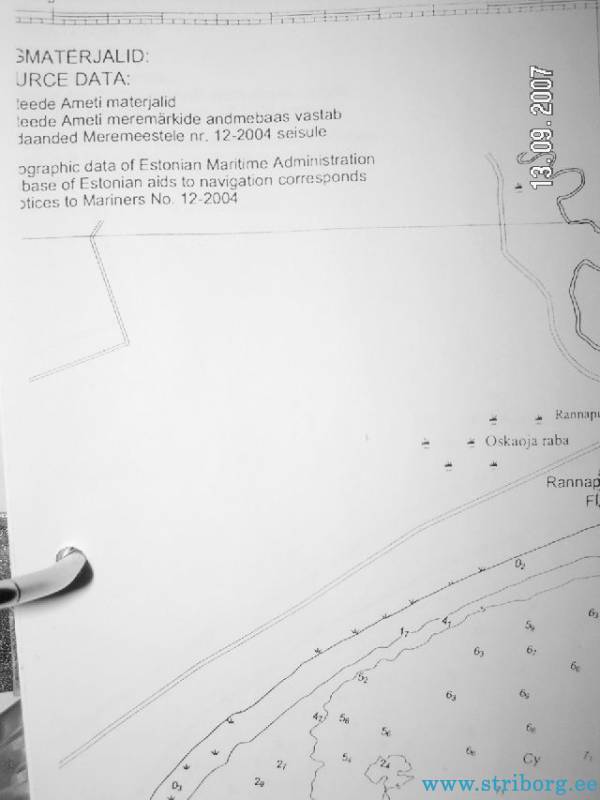

За основу брал эту карту:

Не уверен, что есть свежее. Хотя может и есть, но не у меня...

Сообщение **alexks** » 13 сен 2007, 21:57

CTAC

я не такой умный, я им из польского формата в гарминовский конвертирую только. циферки сами получются.

Сообщение **CTAC** » 13 сен 2007, 22:07

alexks писал(а):CTAC

я не такой умный, я им из польского формата в гарминовский конвертирую только. циферки сами получются.

Видимо я немного по другой схеме делаю, оттого и различия.

Сообщение **SergeiS** » 13 сен 2007, 22:08

CTAC писал(а): Видимо я немного по другой схеме делаю, оттого и различия.

Алекс, выложи ссылки на наш метод, что-то под рукой их нет.

Стас, неплохо бы если ты сделал тоже самое

Сообщение **alexks** » 14 сен 2007, 10:49

SergeiS писал(а):Алекс, выложи ссылки на наш метод, что-то под рукой их нет.

фтыкать сюда

многабукф. ниасилил. главное с озей непонятки

Сообщение **CTAC** » 14 сен 2007, 21:25

Значит делаю я по такому принципу:

1. В Ози привязываю хорошо отсканированную карту к градусной сетке.
2. В GPSmapedit растровое изображение конвертирую в векторное (самая долгая часть процесса).
3. Далее с помощью cgpsmapper полученное векторное изо компилируется в польский формат.
4. Затем MapSend встраивает сделанную карту в общую карту Эстонии, проще говоря, объединяет их.
5. И последнее, загружаю полученную карту в жопс.

Естественно есть сложности, пока не совсем разобрался с масштабированием создаваемых объектов, но над этим работаю.

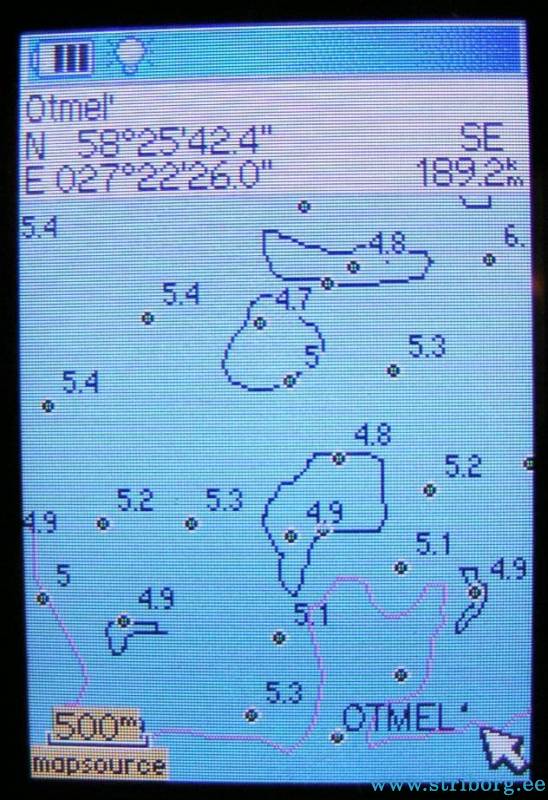

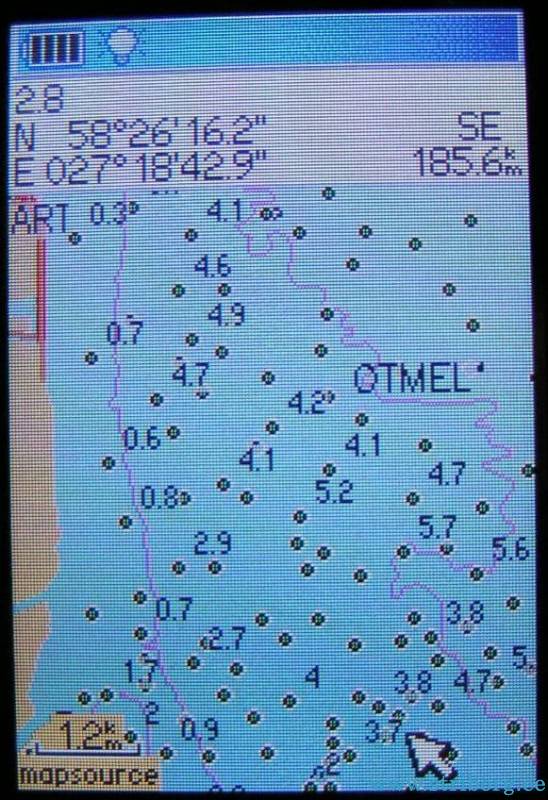

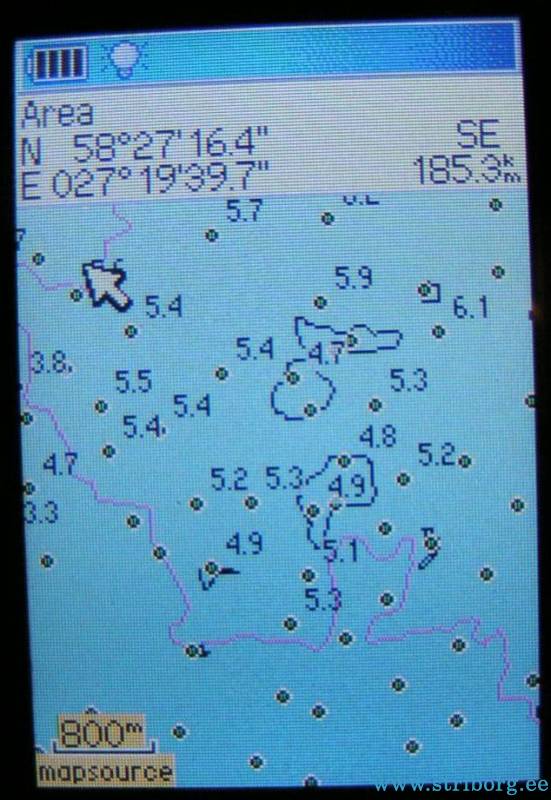

Получается в конечном итоге что то подобное:

Сообщение **CTAC** » 06 ноя 2007, 14:35

Владельцам GPSmap 60-70 серий:

если есть в планах заливать САМОДЕЛЬНЫЕ карты, то не ставьте новую прошивку 3.50. После её инстала пропала возможность просмотра нескольких карт одновременно. Прибор даёт залить все выбранные карты, но отображает не все, а на своё усмотрение. Хотя с прошивкой 3.00 такого бага не замечалось. Запрос разработчикам отправлен, ждём ответа.

ПС. Та же что и у меня проблема описана здесь: http://www.gps-forum.ru/cgi-bin/forum/s ... #Post94524

Сообщение **alexks** » 06 ноя 2007, 14:43

CTAC писал(а):Владельцам GPSmap 60-70 серий:

если есть в планах заливать САМОДЕЛЬНЫЕ карты, то не ставьте новую прошивку 3.50. После её инстала пропала возможность просмотра нескольких карт одновременно. Прибор даёт залить все выбранные карты, но отображает не все, а на своё усмотрение. Хотя с прошивкой 3.00 такого бага не замечалось. Запрос разработчикам отправлен, ждём ответа.

ПС. Та же что и у меня проблема описана здесь: http://www.gps-forum.ru/cgi-bin/forum/s ... #Post94524

у меня всё работает (3.50). даже странно

Сообщение **CTAC** » 06 ноя 2007, 14:53

alexks писал(а):
у меня всё работает (3.50). даже странно

Сколько САМОДЕЛЬНЫХ карт одновременно у тебя загружено?

И не у кого случайно не завалялось английской прошивки 3.30? Хоть откатить, что ли...

Сообщение **SergeiS** » 06 ноя 2007, 14:59

CTAC писал(а): И не у кого случайно не завалялось английской прошивки 3.30? Хоть откатить, что ли...

Надо посмотреть.
