Работаем с аэрографом - делимся опытом, задаем вопросы

[gornovoy]

Один манометр показывает давление в ресивере. Второй- на выходе. Про обратный клапан...это вы из личного опыта? Это же клапан, не фильтр.

[Ikel]

gornovoy
Система не совсем для меня понятная. Ты поставил на одну магистраль и ресивер и забор воздуха для аэрографа. Рациональнее ставить магистраль компрессор-ресивер, из ресивера брать для аэрографа. Тогда часть масла будет оставаться в ресивере. Манометров можно оставить 2 для лучшего контроля и наладки системы. Один между компрессором и ресивером, второй с влагоуловителем между ресивером и аэрографом. Первый не очень нужная вещь, но он удобен что бы настроить давление что закачивается в ресивер. Если видишь что в ресивере есть давление, и нужно что-то по быстрому дунуть, то можно обойтись остаточным давлением и не включать агрегат.

По фильтрам.
Маслоуловитель можно поставить как между компрессором и ресивером так и на выходе. В моём компрессоре похожей конструкции, но фабричной сборки маслоуловитель не увидел. Может быть считается что ресивер сам по себе не плохо масло улавливает. Ситуация с образованием паров простая, масляная взвесь образуется только в компрессоре. Водный конденсат образуется как в компрессоре, так и в ресивере.

На счёт обратного клапана - не бери в голову.

[BrodygaSPb]

Про обратный клапан...это вы из личного опыта?

А давление в ресивере что будет держать? Или компрессор будет молотить постоянно, или скорее всего помрёт твой компрессор быстро. На входе в компрессор то же фильтр ставь. Можно машинный фильтр тонкой очистки топлива приспособить. В интернете покопайся, там про самодельные компрессоры вагон детальной информации.

[oplot]

Может стоит поднять редуктор давления выше выхода точки входа-выхода в ресивер(поменять его местами с манометром)?Между компр.и ресивером поставить типа карбюраторного фильтра(что стоит аналогичный на входе в компр.)?

В ресивере вход и выход организован по пути "чем проще тем лучше" , а желательно разнести в противоположные концы емкости, а снизу крантик для слива конденсата, масла намного меньше в шланге будет. Ели компрессор сам по себе сильно плюется маслом, я б его разобрал и провел ревизию...
У меня в редукторе-отстойнике чисто, чуть конденсата иногда бывает..
http://www.striborg.ee/viewtopic.php?f= ... 80#p169605

Добавлено спустя 6 минут 38 секунд:

А давление в ресивере что будет держать? Или компрессор будет молотить постоянно, или скорее всего помрёт твой компрессор быстро

Олег, в компрессорах от совковых холодильников уже стоит свой обратный клапан, у меня обратно из ресивера не травит...

[BrodygaSPb]

в компрессорах от совковых холодильников уже стоит свой обратный клапан

Сомневаюсь, но спорить не буду. У меня Итальянский компрессор. Пару советских разбирал, обратного клапана в них не встечал.

[oplot]

Сомневаюсь, но спорить не буду. У меня Итальянский компрессор. Пару советских разбирал, обратного клапана в них не встечал

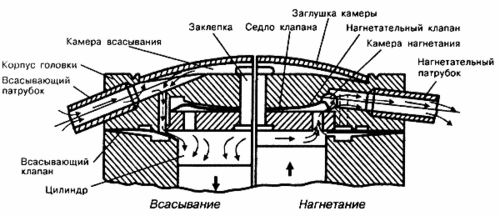

Поверь , что в "цилиндрах" - самые лучшие, для нас, что в "горшках", обратные клапаны есть, простенькие - лепестковые, но свою функцию, пока под него чего-то не попало, выполняют... выпускной клапан выполняет эту объединённую функцию....
Есть модификации и с отдельными обратными клапанами ... короче тут об этом подробно... http://www.elremont.ru/holod/fz_rus/fr_ ... #rab_holod

[gornovoy]

В ресивере вход и выход организован по пути "чем проще тем лучше" , а желательно разнести в противоположные концы емкости, а снизу крантик для слива конденсата, масла намного меньше в шланге будет.

Согласен что лучше разнести,но пока так попробую.Лишнюю дырку завсегда успею сделать.
Про обратный клапан я знаю,что он есть в совковских компр.Потому и не парюсь.

[Alonzo]

В ресивере вход и выход организован по пути "чем проще тем лучше" , а желательно разнести в противоположные концы емкости, а снизу крантик для слива конденсата, масла намного меньше в шланге будет.

По фото смутил цвет масла.... Оно с водой??? Наверно просто конденсат.. Магистраль разнеси - масло все, что выплюет - останется в ресивере, моя похожая установка с разнесенным вход\выход ресивера - масло в редуктор не дает. (наверно лучше написать - почти )


Пардон, oplot, накрутил с цитатой, писал to gornovoy.

[gornovoy]

По фото смутил цвет масла.... Оно с водой???

Это наверно ко мне обращено?
Ребята,собрал все до кучи,дабы убедится что система работает.На тот момент маслом не разжился.Конечно же поменяю на свежее.По поводу разделить вход и выход скорее согласен.Просто в моем случае...ну в общем так получилось. Согласен что система не идеальна.

[палыч66]

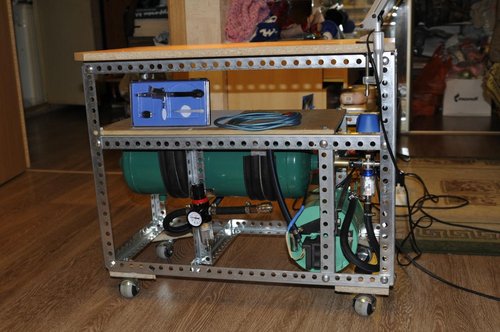

День добрый всем форумчанам. Вот изладил агрегат. Работает приятно тихо. Рейсивер 10 литров. ОТрегулировал давление 2.2-4.5 Атм. Масло залил МОБИЛ 5W40/ . А сейчас засомневался как оно будет дружить с изоляцией мотора. Что скажите по этому поводу? Успел побрызгать только воду. Сегодня начну эксперименты с красками.

[vdv]

А сейчас засомневался как оно будет дружить с изоляцией мотора. Что скажите по этому поводу?

мое мнение, что никак оно дружить не будет, равнодушны они друг к другу.

[палыч66]

мое мнение, что никак оно дружить не будет, равнодушны они друг к другу.

Это просто замечательно. Значит ничего не разъест и не замкнёт. Спасибо.

[sl47]

Всем привет, в самодельном компрессоре стоит ресивер - расширительный бак от отопления в нем мембрана, вопрос- давление на мембрану подавать или нет?

[Garik]

Всем привет, в самодельном компрессоре стоит ресивер - расширительный бак от отопления в нем мембрана, вопрос- давление на мембрану подавать или нет?

Давление на мембрану подают когда водой закачивают. При закачке воздухом, закачивать не стоит, можешь вообще её удалить.

[Ikel]

Всем привет, в самодельном компрессоре стоит ресивер - расширительный бак от отопления в нем мембрана, вопрос- давление на мембрану подавать или нет?

Сколько про них читал, мембрану либо удаляют, либо как минимум дырявят.

[gornovoy]

Вот изладил агрегат. Работает приятно тихо.

Я так понял сверху столик непосредственно для покраски?
А вибрация не замучает?
Увидев ваш пепелац,тоже подумал,что вполне здравая мысль-сверху "присобачить" что-то подобное.Но потом остыл-вибрация таки в моем "монстре" присутствует(хоть и не критично но все же).

[палыч66]

Я так понял сверху столик непосредственно для покраски?
А вибрация не замучает?
Увидев ваш пепелац,тоже подумал,что вполне здравая мысль-сверху "присобачить" что-то подобное.Но потом остыл-вибрация таки в моем "монстре" присутствует(хоть и не критично но все же).

Пепелац получился весьма тяжёлый. Мотор висит на родных пружинах. Вибрация практически не ощущается. По крайней мере в стакане с водой ряби нет. Ну если красить будет не удобно, то как столик сгодится. Всё место не зря будет занимать.

[палыч66]

Ребята,собрал все до кучи,дабы убедится что система работает.На тот момент маслом не разжился.Конечно же поменяю на свежее

У меня свежее масло точно такого цвета во влагу отделителе. Это эмульсия, смесь воды и масла. Судя по консистенции у меня, воды в ней гораздо больше масла. Влагу фильтр отлавливает тоже очень неплохо. . Это его основная функция. Во второй фильтр в редукторе ни масло ни влага не доходит.Работал часов 5. В рейсивере тоже ни грамма влаги. А когда сливал родное масло из компрессора был очень удивлён его чистотой. За 30 лет ни малейшего намёка на почернение. Чистейшая " ОЛЕЙНА" из бутылки. Вылилось ровно 300 грамм.

[vdv]

ни малейшего намёка на почернение

Александр, ты рассуждаешь, как автомобилист. Масло чернеет, когда в него что-то попадает, в автомобиле - это продукты сгорания.
В компрессоре же все, чем может загрязниться масло - это частицы металла при обкатке.
Эмульсию, кстати, в твоем случае можно просто отстаивать. Вода и масло расслоятся - и масло снова в компрессор.

[палыч66]

Александр, ты рассуждаешь, как автомобилист. Масло чернеет, когда в него что-то попадает, в автомобиле - это продукты сгорания.
В компрессоре же все, чем может загрязниться масло - это частицы металла при обкатке.
Эмульсию, кстати, в твоем случае можно просто отстаивать. Вода и масло расслоятся - и масло снова в компрессор.

Дмитрий, полностью согласен. Но эмульсию в таких маленьких объёмах под давлением ещё надо умудриться собрать. Пока получается только сразу в тряпочку. А после этого отстоять и отфильтровать. Навряд ли будет смысл. И есть риск попадания воды в компрессор. Что совсем не желательно. В сборе эмульсии и отделении воды вижу только один положительный момент, это определение точного расхода масла. Вот если бы щуп какой либо приспособить. Было бы очень не плохо. Надо обдумать эту идею. Может кто то уже это реализовал. То пусть подскажет. Никогда не видел разобранный компрессор изнутри. Было бы легче ориентироваться каким образом можно это осуществить. Возможно достаточно просверлить отверстие в нужном месте. Организовать пробку и щуп. Судя по трубке забора воздуха в самом корпусе нет повышенного давления. Сейчас посмотрю что инет подскажет по этому поводу. Да ещё вспомнил, что кто то на этой ветке писал что использовал компрессор со вскрытым корпусом. Нет времени перечитывать всё сначала. НО значит вопрос решаем.

[Ikel]

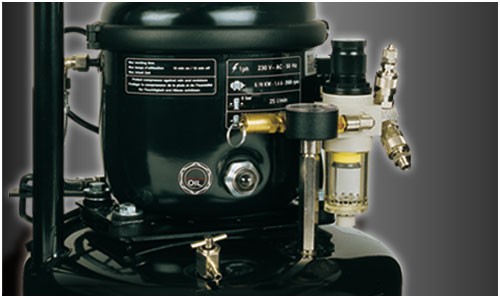

палыч66 Окошки существуют для контроля уровня масла. Самодельной реализации окна не встречал.


фото мелкое. Название агрегата aero-pro / HTC 30A Hansa Kompressor
