Воблер своими руками (2)Архив

[sl47]

Сергей лак нц очень хороший,но есть одно но, надо ложить тонкими слоями и много после каждого слоя матовка ,правительственные зилы в ссср красили именно так (работал на зиле) и если делать как положенно,то этот лак для новичка не подойдет,пусть купит полиуретан петри алмазная тверджость прозрачный

[vedmak]

Можно ли НЦ использовать в наших целях и по грунту и по финишу? Знакомый начинающий спрашивает меня, сам опыта не имею. Купил ему лак LV-1 но пока нет возможности передать в Туапсе. Ищет временную замену

Сергей в 90-х для воблеров /оссинников / мы использовали только НЦ - другого небыло. Как грунт по дереву -как грунт по дереву не оч. удачное решение. Со временем ,если его не успели сожрать, он трескается как тонкий лёд , ну и если дерево попило воды - само собой. При высокой влажности во время макания будет белеть, любит пузырить.Так что ежели только на безрыбье Густым лаком клеили даже лопости. Пробовали заливать каркас , оч. мутурно усадка довольно существенная. Короче если не партии и не на года то делать можно.

[BrodygaSPb]

Тойво в качестве пропитки рекомендовал НЦ белую. Имелось в виду если нет под рукой пробионата. Я пользовался НЦ для покраски, НО брал очень густую краску и разводил её КАБом. Для финиша не советую.

[Stekloduv]

Сергей лак нц очень хороший,но есть одно но

Лак очень плохой (может Зилы так и красили, но уж точно не тем лаком который в магазине ....) И желтит, и лопается.

Можно ли НЦ использовать в наших целях и по грунту и по финишу? Знакомый начинающий спрашивает меня

Лучший вариант, для него пропитка ЭПО по горячему, затем грунтовкой из баллончика , финиш лаком или на водной основе, или полиуретановый какой нибудь, ну или как ты -гелем (это сам лучше объяснишь)

[sl47]

хлороформом пробовал ли кто клеить поликарбонат,думаю- делать хлороформ или нет

[Питерцов]

Вопрос к тем кто пробовал:
Можно ли НЦ использовать в наших целях и по грунту и по финишу? Знакомый начинающий спрашивает меня, сам опыта не имею. Купил ему лак LV-1 но пока нет возможности передать в Туапсе. Ищет временную замену.

грун да, финиш нет, он белеет от воды и гигроскопичен, я по горячему пропитываю им (но воняет, что для меня не критично)
так же он желтит и сильно, под ЛВ очень даже хорошо подходит, во всяком случае я делал так:
пропитка НЦ, потом клей для потали,поталь, сверху слоев 10 ЛВ, боялся что чего нить будет не так , после сезона рыбалки,могу сказать,что пока ни одной проблемы не выскочило, я вообще боялся отслоения по клею,но ничего такого не произошло, один воблер не менее 25 щучек поймал, из них от 1,5 до 5 кг, штук пять-семь

[СергейИЧ]

пробовал ли кто клеить поликарбонат

За хлороформ ничего не скажу - нет его у меня. И достать не мог.
Вопрос склейки полика обсуждался уже. Дмитрий (VDV) предлагал самодельный клей - растворить в дихлорэтане кусочки поликарбоната и получившимся составом клеить. Пишу я потому что пробовал (и клею теперь) им сам. Вроде получается нормально. Значит на бутылочку 30мл дихлорэтана я растворил 4 см3 покарбоната. Нарезал его ножницами из листа двойки мелкими кусочками. Растворилось все недели за три-четыре. Хотя Дмитрий советовал и больше растворять. Получается чуть вязкая прозрачная жидкость. Ей и клею.

[sl47]

дихлорэтан пробовал по плоскости вроде нормально, торец не держит хуже космопласта,а хлороформ изготовить очень просто из бытовой химии

[СергейИЧ]

дихлорэтан пробовал

Тоже пробовал. Писал про это. Клеит не лучше и вроде даже хуже клеев для ПВХ. Совершенно теперь согласен с Дмитрием, что это от того, что он летуч и быстро испаряется не успев как следует растворить склеиваемые поверхности. А вот с растворенным в нем поликом - другое дело. Ну это все на уровне личных ощущений от собственного опыта.

хлороформ изготовить очень просто из бытовой химии

Химическое производство на дому? Кто первый решится попробовать

[Питерцов]

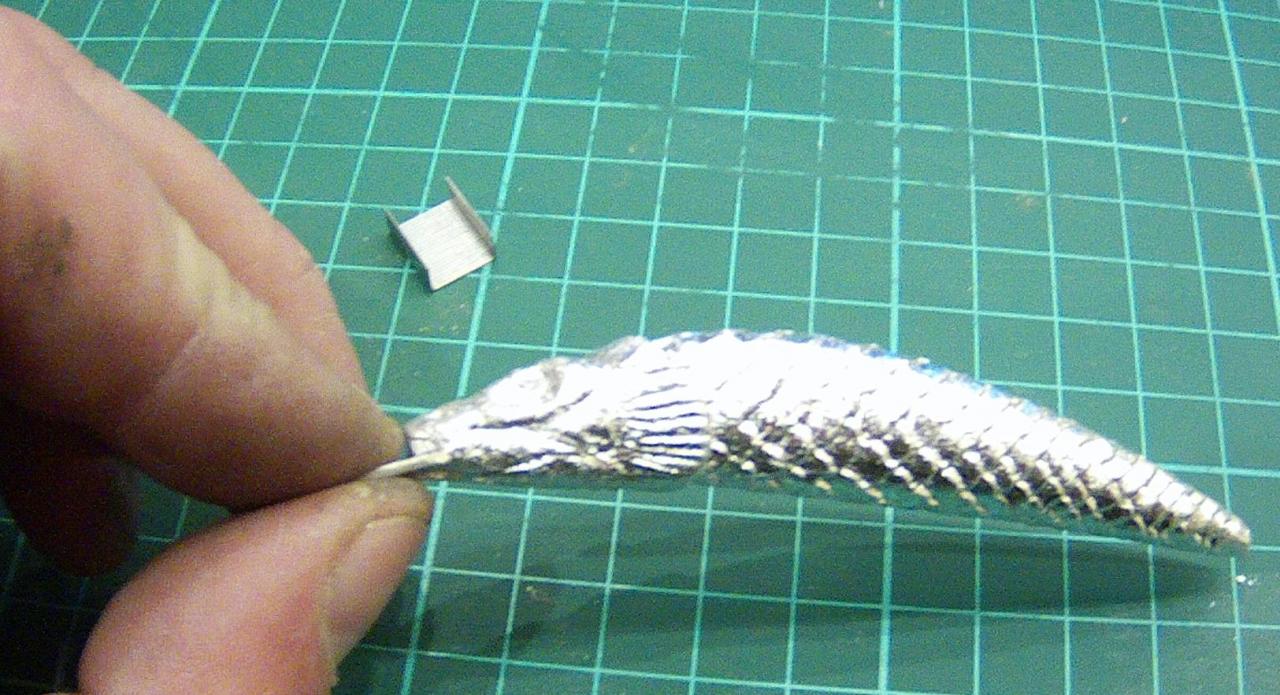

удачно снять как ни стрался не получается, слишком бликует, по факту на много лучше выглядит, чешуя идеальна практически, без швов на пузе и спине

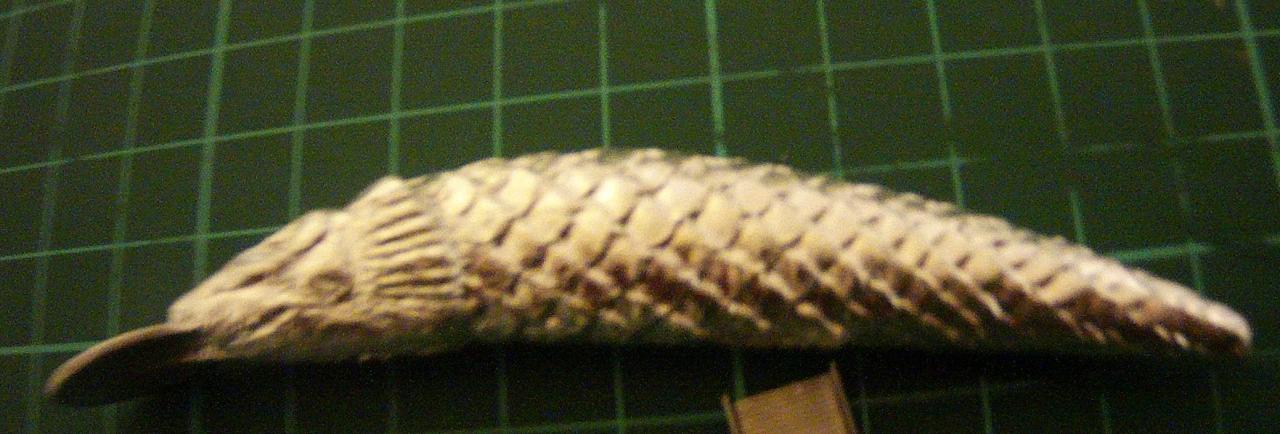

второе фото в темное без освещения и вспышки

[amati]

sl47 vedmak Stekloduv Питерцов
Спасибо большое всем, за то что поделились ценным опытом! Передам ему всё как написали!

[krasnosel]

Здравствуйте. Использовал кто-нибудь для гранул пропионата растворители 647-650 (с меньшей скоростью высыхания) и что из этого получилось? Понятно, что состав у них другой...

[doob]

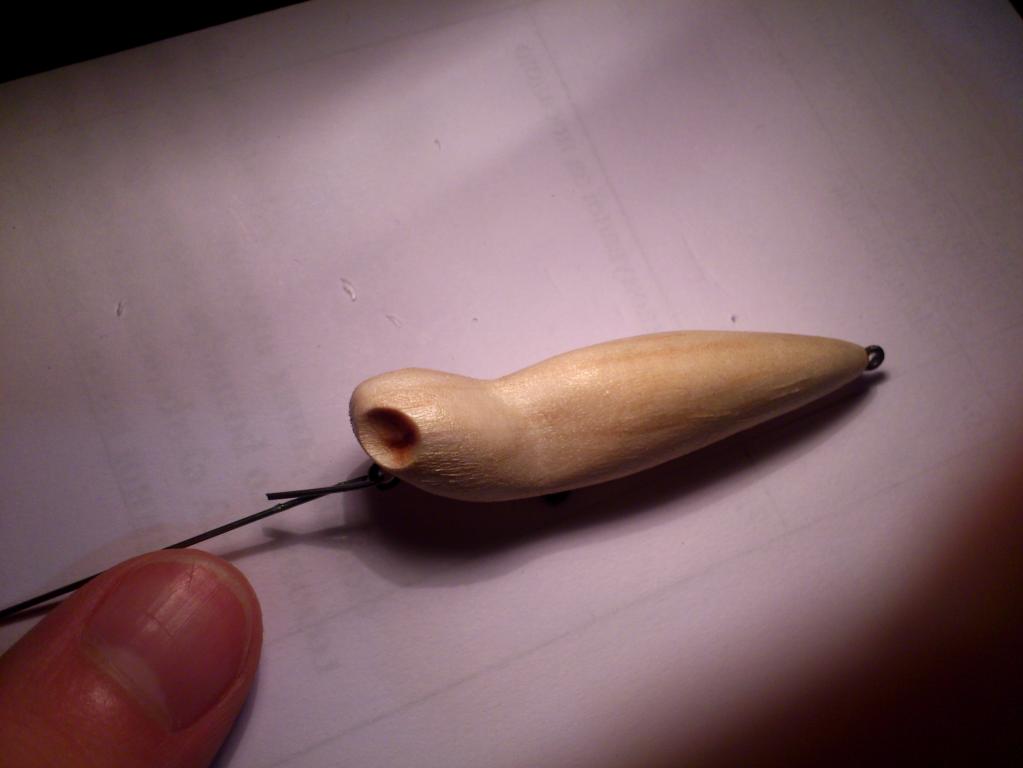

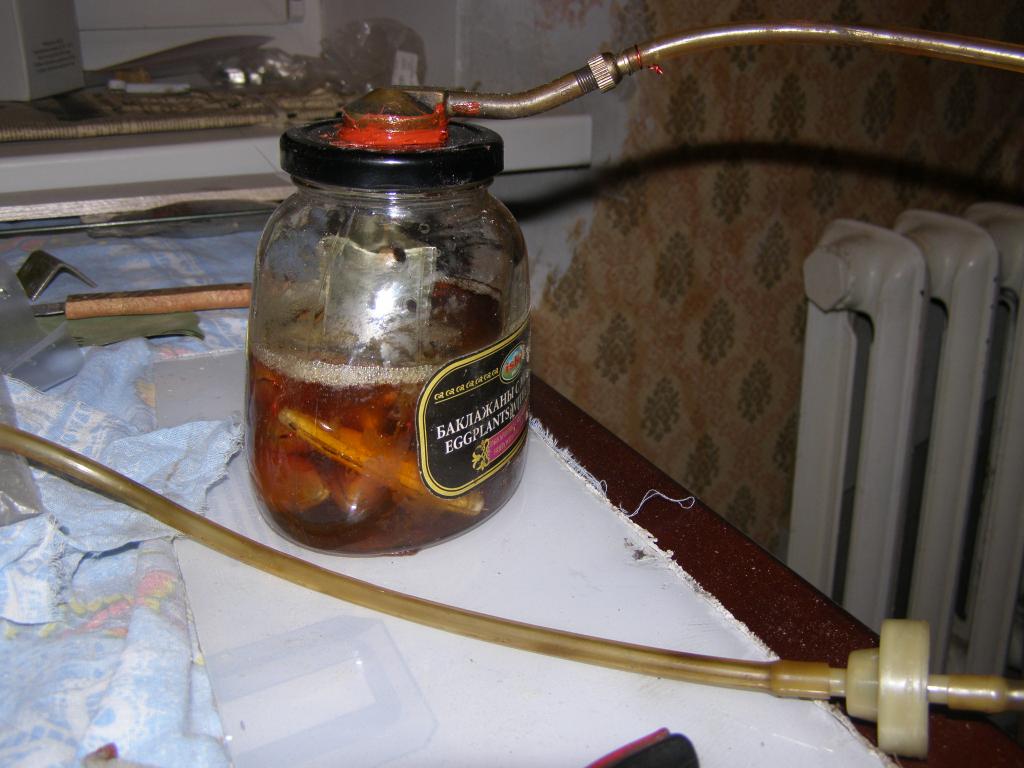

Сделал емкость для вакуумной пропитки. Попробовал с акриловым лаком. Долго не держал. Минут 10 шли мелкие пузыри, затем вытащил и на сушилку. Но вот проблема в том, что дерево разбухло, проявилась структура дерева и поднялась ворса. Хотя заготовка была обработана наждачкой до гладкой поверхности. Лак высох очень быстро, но приманка, можно сказать, испорчена. Дерево - липа
А с алкидными лаками такая-же картина? Кто пропитывал обычными яхтными лаками в вакууме?

[boba]

я пропитывал бальзу нитиролаком. все нормально

[Slawich]

структура дерева и поднялась ворса

Нормальное явление. Можно было слеггка смочить заготтовку(протереть влажной тряпкой)-после высыхханияя ворс сннять(.А для пропионата,.считаю это только плюсом.

[doob]

Еще такой вопрос.
Будет-ли эффект, если к пропитке эпоксидкой по горячему добавить вакуум? То-есть грею приманку, мажу эпоксидкой и в вакуумную емкость.
Или данный эффект работает только если заготовка полностью погружена в жидкость?
Пока не пробовал. Жалко портить емкость каплями эпоксидки.

[boba]

Еще такой вопрос.
Будет-ли эффект, если к пропитке эпоксидкой по горячему добавить вакуум? То-есть грею приманку, мажу эпоксидкой и в вакуумную емкость.
Или данный эффект работает только если заготовка полностью погружена в жидкость?
Пока не пробовал. Жалко портить емкость каплями эпоксидки.

мое предположение для таких целей надо что то типа вакуумной упаковки. (мысли вслух)

[PavelKo]

boba Только приманку потом наверное отдирать будешь вместе с упаковкой, если мазать ее эпо.

[Slawich]

пропитке эпоксидкой по горячему добавить вакуум?

Так смола и так всосётся в дерево! Излишки ветошью удаляешь-почти глянец.Володя-Стеклодув не раз повторял это!(ворчал,правда )Лично у меня слишком большой расход ЭПО получался-в отказ пошёл.У кого то-в охотку...

[doob]

наверное отдирать

Если делать, как учил Стеклодув - подобных проблем не будет.

Так смола и так всосётся в дерево!

Я точно так и делаю, но липа очень плохо тянет эпо. Сколько не экспериментировал - потом резал заготовку - внутри я эпоксидки так и не видел. Есть поверхностный слой десятые доли мм и все.
А пропитка в моих вобах - это все на что я надеюсь в борьбе против щучьего зуба. Остальные ЛКМ - ПУ акрил. А они вряд-ли выдержат зуб. ЛВ и Энви пока не планирую. Вот и экспериментирую

[Slawich]

Липа очень плохо тянет эпо

Я на абаши пропитку смолой пробовал.Вообще мне абашии не очень.Липу нынче заготовил..Попутно:смотрел твой ролик "" ни о чём""-неужели хватает автокомпрессора для аэра?
