Воблер своими руками: Архив 1

Сообщение **Karlo** » 22 ноя 2008, 21:17

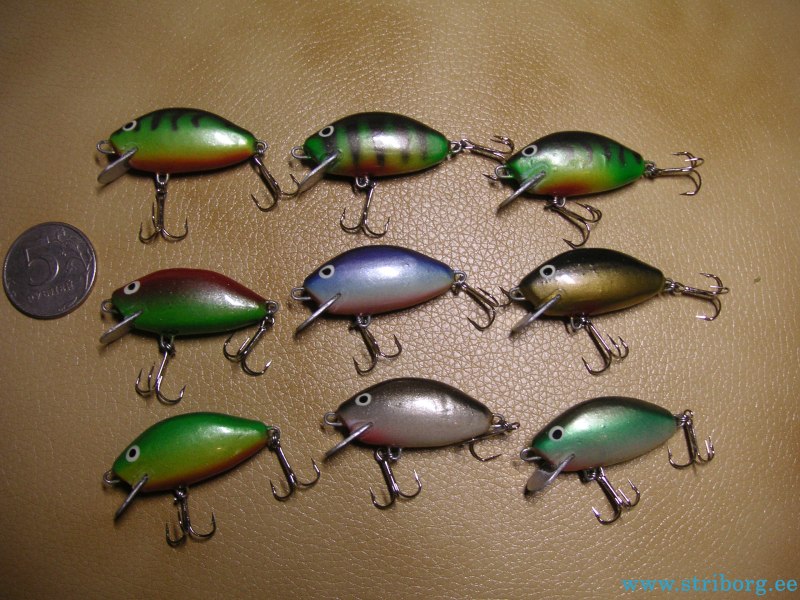

Это мои маленькие, пока самые маленькие

Сообщение **alex 78** » 22 ноя 2008, 21:28

Karlo
Отличная работа ,

сразу видно!

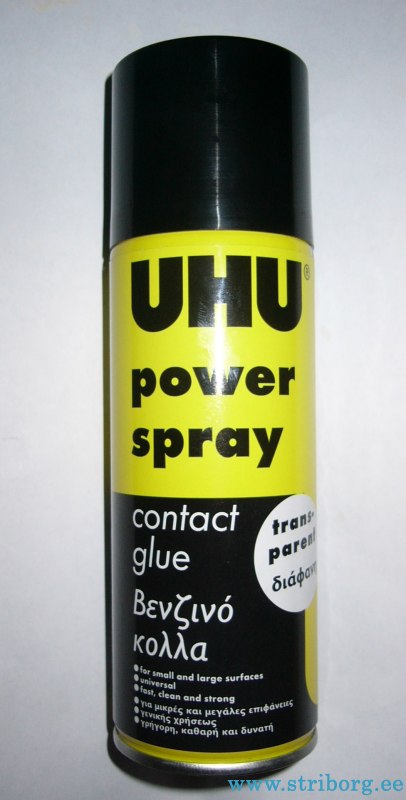

Сегодня прикупил клей буду пробовать

Сообщение **Jaroslav** » 22 ноя 2008, 21:36

Ну вот как больших буратин выстугать я исчо както представить могу, но вот такие клопики...

вы их што под микроскопом делаете

Сообщение **Karlo** » 22 ноя 2008, 21:37

Завтра попробую выложить фото, надо наверное тоже сжимать.

Будем ждать.

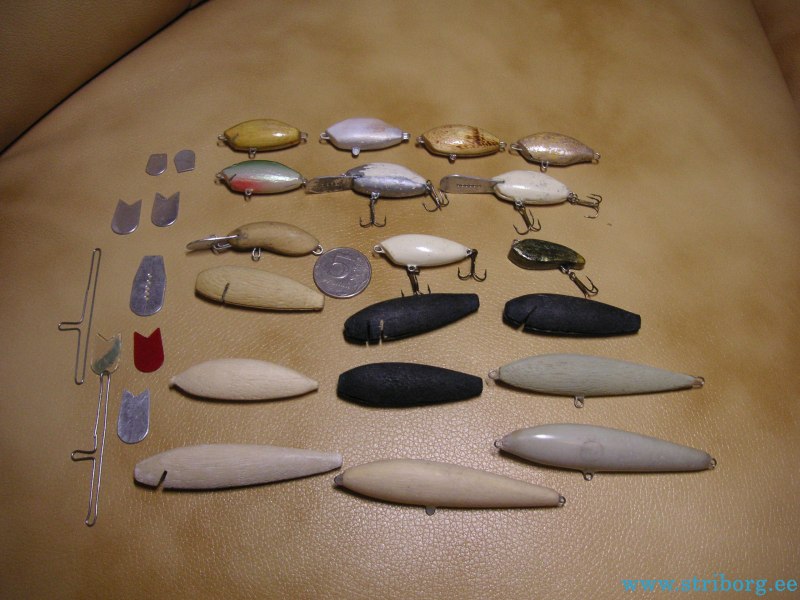

Прошу прощения, если ,что не так, отправляю фото первый раз. Это мои поиски и блуждания в темноте т.е без информации, кое какие прототипы, копии известных воблеров, корпуса экспериментальные,корпуса рабочие с покрытиями и без, внутренняя арматура, лопасти алюминиевые, лопасти из ДВД, - не знаю , что кого интересует.

Сообщение **Edu** » 22 ноя 2008, 21:47

Karlo
Спасибо за фото! Интересные воблерочки.Вот бы размер монетки ещё знать...

Очевидно воблеры на первом фото длинною 4см примерно?
Симпатичные и разнообразные!

Сообщение **Karlo** » 22 ноя 2008, 21:51

Завтра попробую выложить фото, надо наверное тоже сжимать.

Будем ждать.

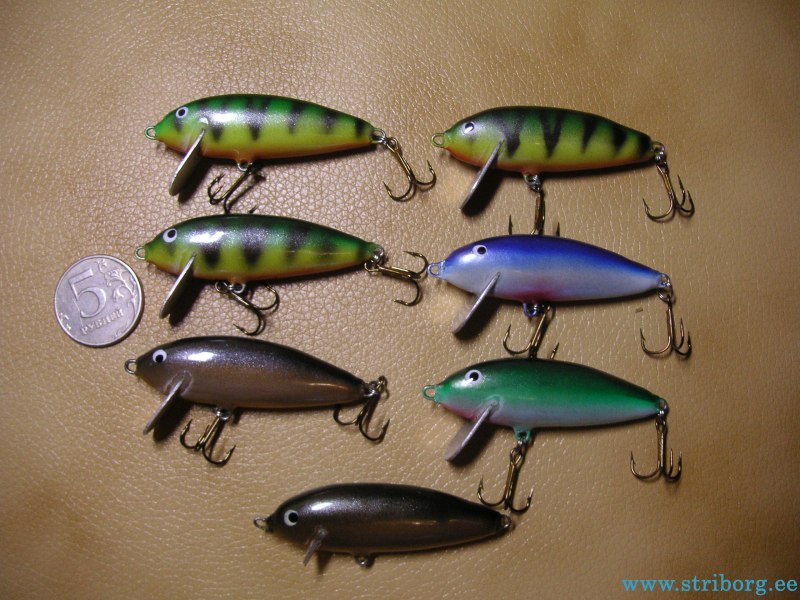

Это мои средненькие Абаш покрытый полистиролом, грунт, авто краска, авто лак- система не отработана до конца, проходит обкатку второй сезон. Нижний, лопасть из ДВД обломилась на среднем жерехе, по видимому циакрил плохо влияет на этот пластик, или жерех слишком кусачий.

Сообщение **Karlo** » 22 ноя 2008, 22:26

Завтра попробую выложить фото, надо наверное тоже сжимать.

Будем ждать.

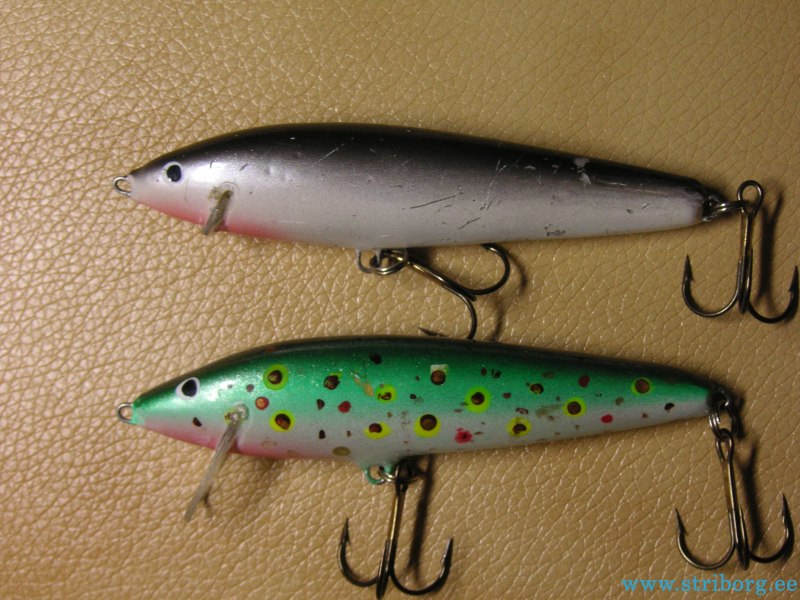

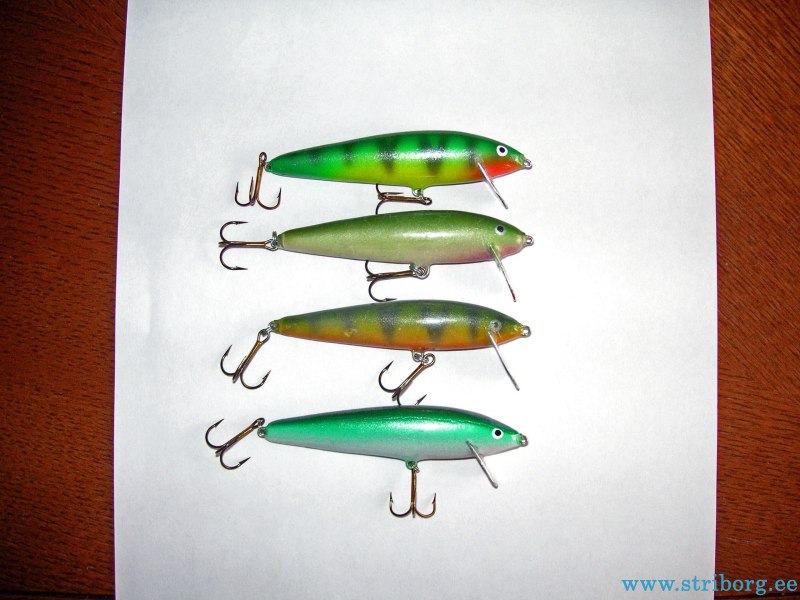

Это мои пока самые большие 9см, а монетка обычная 5 руб., еше раз уточняю маленькие 4 см. 3.5 - 4 гр., а на фотках ниже 9 см тоже полистирол и тоже в экперименте, по покрытию. Кстати второй и третий воблеры из самых первых партий, они для меня уникальны случайно остались, они окрашены в объёме и красилиси цветным полистиролом, но получалось не очень ярко,- пластик в растворе во время сушки съёдает не которые цвета: красный просто съёдается и пропадает, а черный превращается в фиолетовый.

Эти два были на Ахтубе на одного ловили жереха он всё выдержал, а на другого поймали пяток щук, пару- тройку судаков, жерешков несколько и толи на поклёвке , толи на коряге, сломали лопасть, если бы ловил я, я бы попробывал без лопасти, а друг растроился и снял, но зато сохранил для меня и теперь для вас.

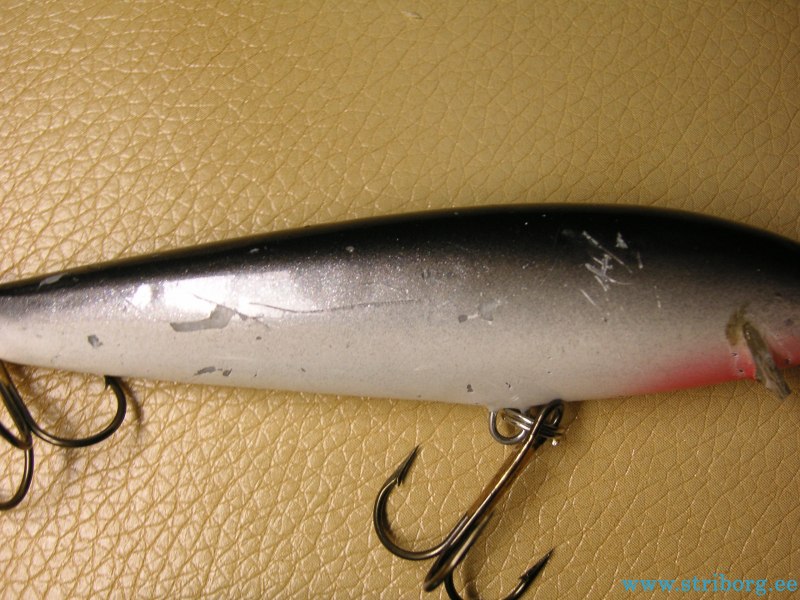

Покрупнее драный.

Постараюсь ответить на все вопросы.

Сообщение **FINN** » 22 ноя 2008, 23:06

Karlo
Очень интересно и мегазачётно.

Успехов!!!

Сообщение **Karlo** » 22 ноя 2008, 23:10

Jaroslav писал(а):Ну вот как больших буратин выстугать я исчо както представить могу, но вот такие клопики... вы их што под микроскопом делаете

Это не я строгаю, это мой самодельный станочек( создавал его два года и он претерпел 5 модификаций, а вернее 5 совершенно разных станков с одной идеей - работа по шаблону), остальные корпуса я тоже делаю на своих самодельных станках, с очень большой долей ручного труда.

Сообщение **Karlo** » 23 ноя 2008, 02:05

"alex 78" и "Edu"
Еще пару раз пробовал использовать для поклейки фольги и метал.ткани разведенный пропианат......

Если интересно(мое мнение как бы я стал изготавливать скорлупки из фольги), одно время обслуживая электронику у станков с чпу, мы столкнулись с сильфонными муфтами на датчиках обратной связи, я не мог понять, как изготавливают гофриованную трубку, а оказалось, что существует разъёмная спец. форма -матрица гофрированная, в которую вставляют трубку тонкостенную, а в трубку плотно вставляют резиновый стержень и сжимают с двух сторон этот резиновый стержень, резина своей упругостью вытягивает метал по матрице - получается гофра, давление убирают стержень возвращается в своё цилиндрич состояние и его спокойно вынимают из образовавшейся гофры, матрицу разъединяют и вынимают готовую муфту. Тот же способ можно применить и для однотипных корпусов воблеров, можно пробывать 1. вжимать покленный и один раз лакированный воблер и фольгу в кусок резины, только чешуя должна на пуансоне т.е. воблере быть немного гипертрофированной - отпечаток будет естественно меньше. 2. отлить две половинки матрицы из свинца по гипсовому корпусу на котором ножом, или ещё как сделать устраивающую вас насечку, изображающую чешую, причем как при рихтовке и усадке металла насечку можно сделать разной где-то больше где-то меньше, возможно это исключит образование складок при приклейке скорлупок. Ну ,а в матрицу вставлять кусочек плотной резины чуть толше тела воблера, можно подготовить на наждаке и формовать сразу две скорлупки. Я тоже мнго экспериментировал с этим, но до конца не довел времени не хватает. Да фольгу, как я думаю нужно брать по толще, приблизительно как на вентиляционных гофрах, она тянется хорошо. Соединять воблер и скорлупки я бы попробывал прямо в растворе пропионата или клея, но это уже пром маштабы, в домашних условиях это трудно, вентиляция и всё прочее.

ВОПРОС какой слой лака по толщине получается за одно окунание в САБ лак, в гранулы я понимаю как разведешь - такой и слой, и кто как борется с пузырьками воздуха на первых и последующих слоях, если где описано пошлите туда, то может я пропустил ?Всего хорошего. Пока.

Сообщение **Edu** » 23 ноя 2008, 08:56

"Karlo"
На ваши воблеры ловится рыба, это и есть наивысшая похвала!
Решение с обклеиванием фольгой очень интересное, вот если бы кто-нибудь взялся за изготовление такого приспособления и выложил фотографии на форум-цены бы ему не было!

Сообщение **Edu** » 23 ноя 2008, 09:19

Karlo писал(а): ВОПРОС какой слой лака по толщине получается за одно окунание в САБ лак, в гранулы я понимаю как разведешь - такой и слой, и кто как борется с пузырьками воздуха на первых и последующих слоях...

Пузыри - беда 21-го века!

Если говорить о бальзе,то очень помогает самое первое окунание в жидкий лак,на сутки.После просушки-опять на часов 5-6.Ну и мелкая шкурка.Шкурить приходится много,что бы добиться ровной поверхности,очень много! КАБ лак тоже можно разводить растворителем,так что можно сделать лак на любой вкус.

У меня получается прим. 5 слоёв прозрачного и 5-8 слоёв белого. Говорят,что чем тоньше слои,тем крепче и долговечнее поверхность.

Минимальная влажность и температура 25 - 30 гр. тепла помогают от помутнения лака из гранул пропионата.
Опускать в лак (и КАБ и пропионат) воблер,советуют очень медленно,так же и поднимать.Это тоже уменьшает количество пузырьков.

Сообщение **Karlo** » 23 ноя 2008, 10:03

Пузыри - беда 21-го века! Если говорить о бальзе,то очень помогает самое первое окунание в жидкий лак,на сутки.После ..

Т.е. пропитка два раза - интересно, а то я специально занимаюсь данными делами поздно вечером, с плавным падением окружающей температуры, тоже помоагает. А сначала я и грел, покрытые корпуса что-бы быстрее высохло и на солнышко клал -представляете, что получалось и всё это не по одной штуке. Единственно не попробывал нагревать корпуса и опускать в охлажденный лак, и ещё одна тема подсмотрел у изготовителей ножей, а вернее ручек - Точно не помню - "водяной вакуумный насос" маленькая фигня для пропитки рукояток в масле и лаке, так по их отзывам погруженная рукоятка в банке просто закипает при подключении насоса к воде т.е. при создании вакуума - до этого ещё не дошёл пока,- некогда, но можно корпуса не оставлять на сутки под вакуумом они плавать не будут, а вот немного то подержать можно. Возможно тоже поможет. Пока.

Сообщение **55rus_JOVAN** » 23 ноя 2008, 10:03

Karlo писал(а):
Это не я строгаю, это мой самодельный станочек( создавал его два года и он претерпел 5 модификаций, а вернее 5 совершенно разных станков с одной идеей - работа по шаблону), остальные корпуса я тоже делаю на своих самодельных станках, с очень большой долей ручного труда.

Karlo
Сам сейчас работаю над созданием фрезерного копира. Информации мало и действую по принципу ненаучного тыка (по образованию военный вет врач)
Повторяемость в работе для меня важна, т.к. возможно создание воблеров с заданными параметрами и возможность его повторения.
Если не коммерческая тайна - поделись нарабортками - чертежи, схемы, принципы работы.

Edu
Где лак купить нашел - главноо теперь, чтобы не кинули!

Сообщение **Karlo** » 23 ноя 2008, 11:05

Я по образованию электронщик, по призванию механник, по профессии строитель работающий рукамии, в свободное время делаю воблеры, ни чертежей, ни схем нет в природе, это трех кординатный самодельный фрезерный станок, дополненный осью вращения с ситемой поворота и оснащенный фасонными фрезами и шаблонами, и ещё много шпиндельный - вещь затратная требующая постоянного внимания и замен подшипников и шаблонов, сам сейчас не представляю как я его сделал- молодой был, горячий. Лучшая схема и фото представлены в "Спортивном рыболовстве" -класный станок видимо Тойво решил раскрыть свои секреты, мой станок тихо курит в дальней сторонке, обратите внимание на его станок. Не зачем уходить в каменный век, с ручными подачами, ведь тот станок полный автомат. Я когда увидел его станок, я понял, что иду не в ту сторону и совсем не той дорогой.
Кстати мы с ним немного знакомы, познакомились на выставке в Москве три года назад, поговорили, поменялись воблерами он хорошо говорит по русски, его поразило, что мой материал Абаш так как он считается хрупким и плохо стои в станке и из него делаются только крупные воблеры. Как нибудь покажу пробы в дереве без покраски своих монстров и неработающие подарки друзьям - "приколы".

pav43 · Сообщение **pav43** » 23 ноя 2008, 11:36

Я экспериментировал с вакуумной пропиткой древесины. Просто и очень эффективно пропитывается. Правда если переборщить получаеш кусон тонущей древесины, хошь липовый, хошь из абаша. По времени минут 5-10 на партию.

Сообщение **55rus_JOVAN** » 23 ноя 2008, 11:59

Karlo
А фото увидеть можно?
С спортивном рыболовстве станок видел!

Но автомат - это потоковое производство. Хотелось бы видеть чем домашние самодельщики работают.

Сообщение **SergeiS** » 23 ноя 2008, 12:00

Karlo писал(а):Лучшая схема и фото представлены в "Спортивном рыболовстве"

А нет ли ссылочки на эту статью?

Сообщение **SergeiS** » 23 ноя 2008, 12:01

pav43 писал(а):Я экспериментировал с вакуумной пропиткой древесины. Просто и очень эффективно пропитывается.

Можно поподробней описать процесс? Можно в картинках

pav43 · Сообщение **pav43** » 23 ноя 2008, 12:29

Картинок к сожалению сейчас нет. Если будет непонятно из текста, по стараюсь сделать. Установка выглядит так.
Нужна вакуумная емкость. Я использовал стеклянную банку 800мл. с завинчивающейся металлической крышкой. В крышке просверлено отверстие и вклеен патрубок. На него одеваем силиконовый шланг и подключаем к заборному парубку компрессора для аэрографа.

Заливаем в банку то, чем будем пропитывать, макаем туда же наши заготовки. Их надо чем то прижать, чтобы утопить под уровень.
Закрываем крышку, включаем компрессор. Через стекло прекрасно видно как заготовки буквально окутываются тысячали мелких пузырьков воздуха.
Следите чтобы образующаяся сверху пена не попала в компрессор!! Если есть поползновения сразу выключаем. Осядет можно опять включить. По времени тужно пару минут, а то и меньше, в зависимости от вязкости пропитки, древесины и размера заготовок.
Все, выключаем компрессор, снимаем шланг. В банке восстанавливается атмосферное давление и загоняет пропитку в древесину. Ждем несколько минут и все. можно развешивать на просушку.

Сообщение **Edu** » 23 ноя 2008, 13:01

pav43 писал(а):Картинок к сожалению сейчас нет. Если будет непонятно из текста, по стараюсь сделать. Установка выглядит так.
Нужна вакуумная емкость. Я использовал стеклянную банку 800мл. с завинчивающейся металлической крышкой. В крышке просверлено отверстие и вклеен патрубок. На него одеваем силиконовый шланг и подключаем к заборному парубку компрессора для аэрографа.

Заливаем в банку то, чем будем пропитывать, макаем туда же наши заготовки. Их надо чем то прижать, чтобы утопить под уровень.
Закрываем крышку, включаем компрессор. Через стекло прекрасно видно как заготовки буквально окутываются тысячали мелких пузырьков воздуха.
Следите чтобы образующаяся сверху пена не попала в компрессор!! Если есть поползновения сразу выключаем. Осядет можно опять включить. По времени тужно пару минут, а то и меньше, в зависимости от вязкости пропитки, древесины и размера заготовок.
Все, выключаем компрессор, снимаем шланг. В банке восстанавливается атмосферное давление и загоняет пропитку в древесину. Ждем несколько минут и все. можно развешивать на просушку.

Огромное спасибо за интереснейшею информацию!!!
Вот это именно то,из чего складывается множество вариантов изготавливания и подготовки воблеров, делающихся нашими руками. Для начинающих и опытных воблеростроителей найдётся всегда что то интересное и новое,мы все такие разные.Получаю искреннее наслаждение,когда у нас идёт конструктивный и дружеский обмен опытом,надеюсь,что так будет всегда.Хочу поблагодарить всех и пожелать дружного проживания на страницах нашего форума.

Слушаю Pat Matheny альбом-(Works) 1 вещица-(Travels) ,вот и разговорился.
