GPSы и ЭХОЛОТы в вопросах и ответах

Сообщение **Bes** » 04 июл 2007, 12:01

Да, подходит!

Сообщение **SergeiS** » 04 июл 2007, 13:16

Bes писал(а):Да, подходит!

Скачивай отсюда: www.striborg.ee/private/Belarus_small22.img

Как залить в Гарминовский ГПС найдешь в этой ветке, чуть выше.

Сообщение **Kalev** » 07 июл 2007, 15:31

Я опять тут с вопросиком,чтоб купит из эхолотов,в пределах 2-3,5 тыщь...? что посоветуют спецы?

Сообщение **SergeiS** » 07 июл 2007, 18:16

Kalev писал(а):Я опять тут с вопросиком,чтоб купит из эхолотов,в пределах 2-3,5 тыщь...? что посоветуют спецы?

Потерпи до выходных, там посмотришь разные варианты..
А то будет как с лодкой, мне бы что нибудь не большое, компактное... а потом

Сообщение **Kalev** » 07 июл 2007, 19:36

Намек понял

буду крепиться)))

Сообщение **Andrju** » 08 июл 2007, 19:27

А что будет на выходных??? А то у меня этот вопрос тоже насущный...

Сообщение **igors-** » 08 июл 2007, 19:47

Это случайно не разговор о ярмарке в Лохусуу ??? А то тоже больной вопрос по рыболовной электронике.

Сообщение **alexks** » 24 июл 2007, 21:40

Посмотрел я треки в жопсике и, надо сказать, огорчился немало. На треках с Чуда глубины-то нету

Хотя депс алярм кричал постоянно, данные на жопсик шли. И дома тестил, в демо эхолота, тоже данные в активный лог писал. Опять засада, чтоли?

В память эхолота пишет, а на карточку не пишет? Или всётаки мануал читать придётся?

Сообщение **Jaroslav** » 24 июл 2007, 21:50

Как у вас все заморочено

Сообщение **SergeiS** » 24 июл 2007, 21:57

alexks писал(а): Или всётаки мануал читать придётся?

NMEA Out в эхолоте включен? (Advanced user settings)

Кабель соединительный правильный? (То есть не оригинальный эхолот<-> ГПС)

Сообщение **alexks** » 24 июл 2007, 22:04

Пойду, выпью ЙАДУ

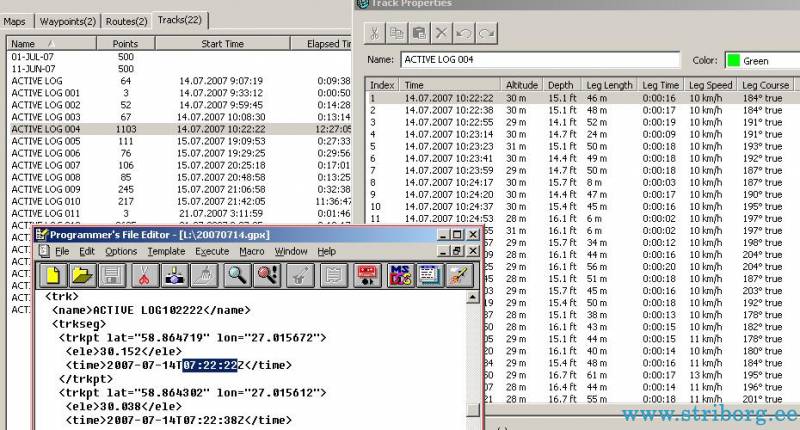

Вот картинка:

На карте памяти в долбаных .gpx файлах глубины НЕТ. При загрузке через мапсорц, которая активный лог читает, глыбина есть. Вопрос. Где хранится глыбина???

Сообщение **Dubrovski** » 24 июл 2007, 22:27

Алекс, а прикольно вас с Сергеем читать - как будто инопланетян (интересно многие понимают о чём разговор)

Сообщение **FINN** » 24 июл 2007, 22:34

Dubrovski писал(а):Алекс, а прикольно вас с Сергеем читать - как будто инопланетян (интересно многие понимают о чём разговор)

"Я бы такие посты приравнивал к порнухе и безжалостно тер!" (с) NP, Столица Эстонии.

Сообщение **alexks** » 24 июл 2007, 22:42

Мдя. Вскрытие показало, что глыбина только в активном логе. Или где у него там ещё место есть. А Активного лога только на пару часов хватает, если через 10 метров точки ставить

Сообщение **Arnis** » 24 июл 2007, 22:43

Без комментариев

Сообщение **SergeiS** » 24 июл 2007, 23:28

alexks писал(а):Мдя. Вскрытие показало, что глыбина только в активном логе. Или где у него там ещё место есть. А Активного лога только на пару часов хватает, если через 10 метров точки ставить

В моем понимании активный лог и трек это одно и тоже.

Возьми любой трек содержащий глубину и сохрани его из Mapsource в формат tab delimited. Импортируй полученный файл в excel.

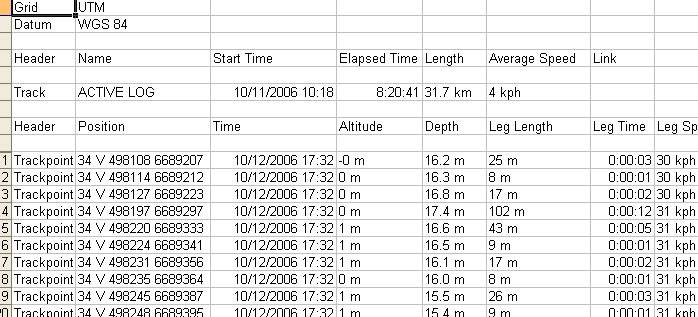

получишь такую картинку:

Пишутся они бесконечно,неделями, пока есть место.

sasek · Сообщение **sasek** » 24 июл 2007, 23:34

даааа.Я по моему неорденталец или как там ?а есликуплю такую вещь что с ней делать???

Сообщение **SergeiS** » 24 июл 2007, 23:46

sasek писал(а):даааа.Я по моему неорденталец или как там ?а есликуплю такую вещь что с ней делать???

Просто пользоваться и не парить себе и окружающим моск

Сообщение **alexks** » 24 июл 2007, 23:55

Не, лог это то что на карточку пишется. Типа долго-долго. А тут опять танцы с бубном

Но ничего, на первое время хватит

Сообщение **SergeiS** » 25 июл 2007, 00:14

ну.. не буду спорить в онлине.
Вот почитай, пригодится:

Tема Re: GPS + эхолот
Reply to this message
Автор seno
Дата 12/9/05 09:58 AM

Дело не в сурфере, способов получить карты разных форматов и видов можно придумать много.
Как делал я:
1. Продумать что ты хочешь (это самое важное).
2. Настроить GPS на простановку точек >трек<а через определенное расстояние.
3. Определить зону промеров, оценить объем работы, время которое придется затратить.
4. Если уровень водоема меняется, понять как вводить поправки.
5. Дальше проше-устанавливаем эхолот особенно тшательно, луч должен быть строго вертикален, соединяем с GPS, в GPS включаем NMEA. ПЛЫВЕМ....
6. Сливаем >трек< в MapSource, сохраняем в текстовый файл.
7. Текст копируем в Exel, удаляем ненужное. Получаем: каждая сторока из трех ячеек, слева-направо: долгота/широта/>глубин<а. Т.е. X/Y/Z., Копируем полученное в текстовый файл.
8. открываем в GlobalMapper
Получаем:
- цветная картинка, где цвет это >глубин<а (управляемо)
- Изолинии с заказанным интервалом
- сами цифры >глубин<ы
- 3-х мерное изображение (понт, можно сохранить только в виде
картинки)
9. Цветная картинка может быть весьма информативна, например
покатавшись над разрушенным в войну мостом в Усть-Луге, я четко выявил
его контуры и соответственно возможных рыбов стоящих за этим невидимым
с поверхности сооружением.
10. Картинку сохранем в geotif, который импортируем в OZI.
11. Изолинии, цифирки, редактируем (обычно много лишнего), экспорт в шеп-файл, который
пожирается GpsMapEdit. Можно сначала экспорт, потом редактирование.
Первый вариант неудобней (в GM как-то тягомотней
удаление-переименование)), но зато очень
представительно, т.к. на цветном поле >глубин< видно что важно,
что нет.
12. Добавочно: чтобы получить корректно зону берега, надо ввести
нулевые >глубин<ы по берегу, и не помешает высоты по берегу.
Собственно их надо добавить в изначальный текстовый файл.
Здесь уже не очень просто, т.к. GM плохо работает с Пулково, и вообще
с данными в разных проекциях и датумах надо поосторожней.
Я решил проблему геморойно, но надежно так:
- берег "нулевая >глубин<а" рисую в GpsMapEdit на >карта<х ГШ или D10M, потом в
Word преобразую польский формат в простой текстовый файл путем замен
вручную один раз. Записываю макрос и все следующие аналогичные
преобразования - автоматом.
Высотные данные SRTM открываю в GM и сохраняю в Шеп-файл, далее в
GpsMapEdit, убираем данные по воде, макросом в простой текстовый файл,
в Эксел вычитаем высоту уровня озера, сохраняем.
Теперь надо просто объединить данные с эхолота-GPS+SRTM+линия берега в
один текстовый файл и далее по схеме: открываем в GM.........
Surfer я также использовал. Он интересен богатыми настройками
интерполяции. Сохраненный файл из Surfer легко окрывается в GM.
Хотя извраты с интерполяцией похоже не очень нужны, мне кажется, что
в линейной его картинки чем-то лучше чем от GM (у GM только
линейная).
Если что не понятно - пиши: seno2002 <<>> mail.ru
http://www.gps-forum.ru/cgi-bin/forum/s ... d=allposts

http://www.gps-forum.ru/cgi-bin/forum/s ... #Post41910

Сообщение **FIL** » 27 июл 2007, 12:20

SergeiS
Скажи вот с такого формата карты можно в жопс гармин залить .
http://ahtubatur.ru/kartaahtuba
