Пошаговые репортажи изготовления воблеров / блесен

[Garik]

Привет Алексей. Если влажность в помещении в норме, тогда может быть проблема в растворителе. Дело в том что ацетон присутствующий в растворителе довольно не плохо сосёт воду из воздуха, в сырых помещениях. Так что гостовский растворитель, простоявший в бочке (ёмкости, цистерне) перед разливом по бутылкам в сыром помещении (на улице под дождём), с неплотно закрытой таре накапливает воду (возможно в бочке, цистерне была вода, конденсат) . Так что растворитель может и гостовский, а от неправильного хранения для наших нужд пришел в негодность. Растворитель лучше использовать фирменный CAB или импортный для разбавления автомобильных красок.

[Gendolf]

Изготовление воблера по японаматерной технологии.

1. Берём брусочек из липы. Я взял кусок вагонки для отделки бань и саун. Намечаем по трафарету форму будущего воблера. Длина его будет 85мм. Фотографировать буду телефоном, так что качество и цветопередача изображений будет немного похрамывать.

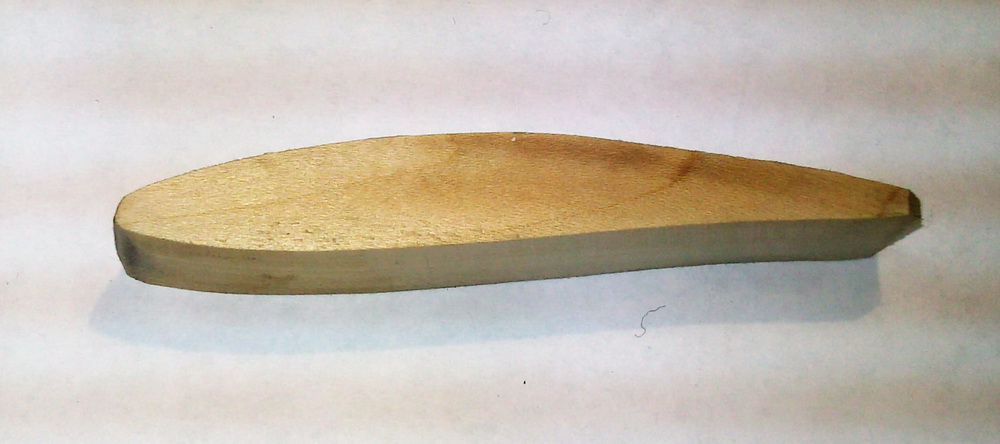

2. Обтачиваем.

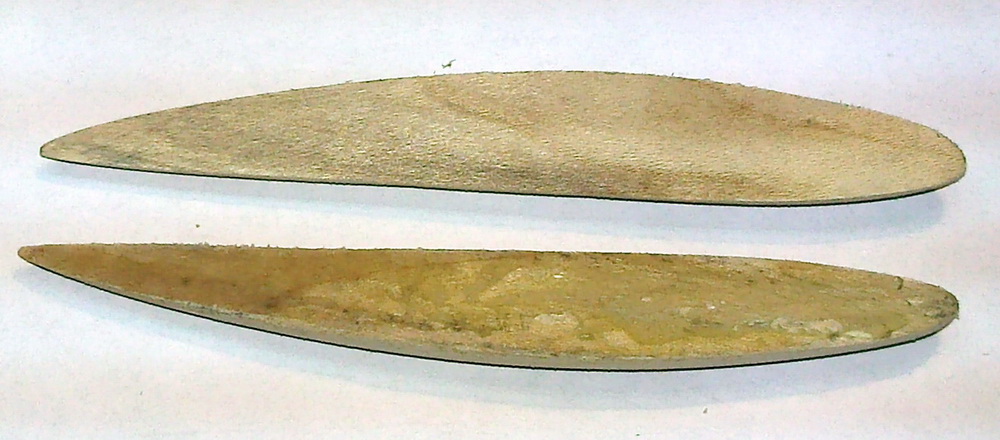

3. Распиливаем заготовку вдоль пополам, проверяем на наличие просветов и щелей при соединении двух половинок. Если необходимо дорабатываем контактные поверхности и склеиваем их. Я использовал клей «Момент универсальный». Клеим не прочно, что бы потом без особых усилий можно было легко разъединить половинки.


4. Выравниваем поверхности шкуркой или на шлифовальном круге в местах стыка.

[Gendolf]

5. Делаем пропил под лопасть и обтачиваем остальные поверхности. Я пропил сделать сразу забыл и потом пилил заготовку зажав её в тиски между двумя кусками пенопласта.

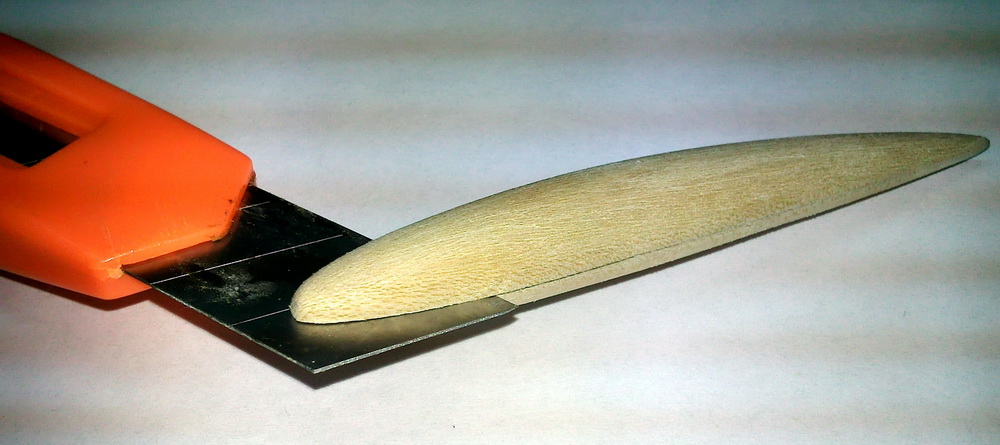

6. Аккуратно, поддев ножом, разъединяем половинки.


7. Окунаем в пропитку для дерева на 5-10 минут. Пропитка у меня была тёмная, но цвет не важен. В будущем я решил пропитывать окончательно собранную и склеенную заготовку, хотя пропитанные половинки склеились довольно прочно. В общем, этот пункт перенесём в п.13.

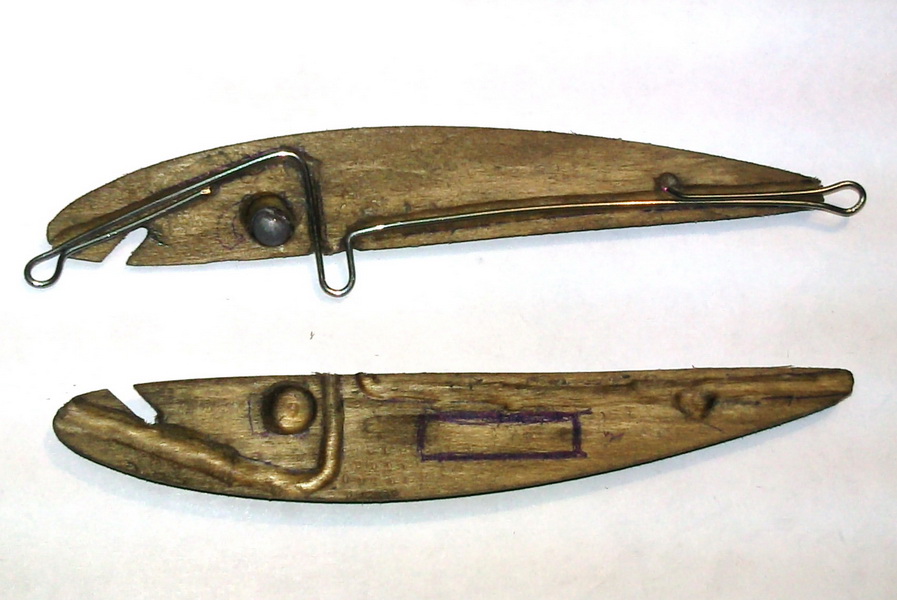

8. Делаем из нержавейки 0,8мм каркас, прикладываем его к каждой половине, и обводим со всех сторон карандашом. Получаем разметку для фрезерования углубления для каркаса. В качестве груза используем дробинку.

9. Бормашинкой фрезеруем канавку для каркаса и сверлим отверстия под груз. Если необходимо, то фрезеруем место под шумовую камеру. Я решил в этом воблере шумовую камеру не ставить.

[Gendolf]

10. Соединяем две половинки, проверяем качество стыка.

11. Склеиваем собранную заготовку обмотав её синтетической тесьмой, не забыв промазать клеем и саму арматуру. Клей я использую ПВА столярный водостойкий, Titebond пр-ва США, стоимостью 110руб за 237мл.

12. После просушки, удаляем остатки клея, зачищаем заготовку не крупной шкуркой по дереву 120-180единиц. Шкурка по дереву обычно жёлтого цвета. Она не так сильно забивается как коричневая или др. цветов шкурки предназначенные для обработки металлов и пластиков и легко очищается от остатков деревянных опилок.

13. См. п. 7. Пропитать лучше только сейчас – после окончательной склейки воблера.

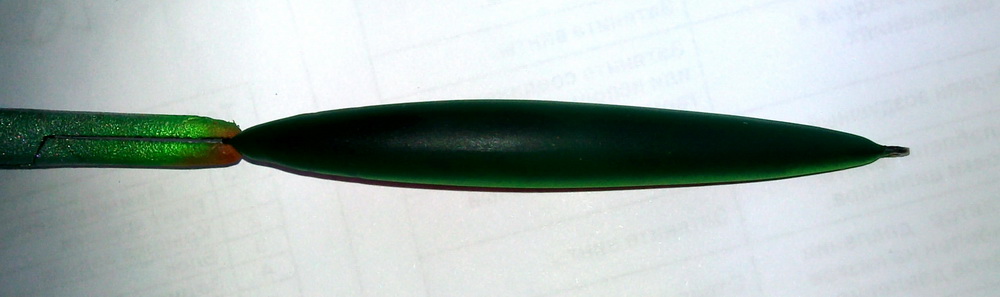

14. Кистью или поролоном красим голову в черный цвет и окунаем в яхтный лак. Лак использую Protex яхтный полуматовый фирмы Маршал. Желтит немного, но прочность покрытия меня вполне устраивает.

[Gendolf]

15. Отрезаем кусок алюминиевого скотча. Берём шпильку М6 или М8, прокатываем ей по скотчу в двух направлениях последовательно, и получаем подобие чешуи. Разрезаем этот отрезок скотча вдоль пополам. Приклеиваем скотч, отрезаем лишнее, разглаживаем края. Для этого я использую нож для точных работ. Состыковывать две половинки скотча необязательно, можно чтобы они не доходили друг до друга пару миллиметров.

Можно наклеить и гладкий скотч, а потом цилиндрической поверхностью рифлёного предмета накатать рифления (чешуйки). Для этого можно использовать нож для точных работ – а именно его рифлёную поверхность возле лезвия. Получается эффектно но точки наносятся не равномерно.

16. Потом наносим точки вдоль тела воблера. Для этого можно использовать любой заостренный предмет: чертилку по металлу, гвоздь, отслужившую глеевую ручку и др.

Я наносил вручную, а потом нашел шестерни от будильника. В будущем точки буду наносить этими шестернями. Получается ровно и красиво.

[Gendolf]

17. Окунаем заготовку в яхтный лак один – два раза с промежуточной просушкой не менее 4-х часов. Сушим не менее суток. Окунать в лак заготовку лучше поочерёдно, то головой вниз, то вверх – для равномерного распределения слоёв лака по всей поверхности изделия.

18. Покраска. Аэрографом, кстати буду красить в первый раз (впрочем и в первый раз делаю воблер из двух половинок, также в первый раз пробую оклеить алюминиевым скотчем). Заодно потренируюсь на этом воблере. Краска – автоэмали из баллончиков, предварительно слив небольшую её часть в пузырёк из под капель для носа. Сливать краску удобно через трубочку прикреплённую термоклеем. Затем медленно погрузить деревянную веточку в пузырек, после чего начать также медленно помешивать. Это необходимо что бы выпустить ненужные газы из краски.
Серебристой краской закрашиваю брюшко, затем немного жёлтой (по желанию) и после красной флюрисцентной.

После закрашиваю чёрной спинку, затем сверху зелёной флюрисцентной.

Получаем окрашенную заготовку.

19. Делаем трафарет для рисования плавников. Трафарет я напечатал на принтере, а потом свернул часть листа с изображением пополам, положил на картон и вырезал сразу два одинаковых трафарета ножом для точных работ. Рисуем плавник по вырезанному трафарету. Сначала можно жёлтым цветом (я не красил, но думаю, что плавник будет ярче, если предварительно нанести жёлтый цвет), потом наносим красный и затем в начале и немного в конце плавника задуваем чёрным цветом.

[Gendolf]

20. После того как краска высохла, а если красить нитроэмалями с помощью аэрографа, то высыхает краска очень быстро, отклеиваем трафарет и получаем готовый плавник. Те же действия проделываем и со второй стороной.

21. Приклеиваем кружок, например, из материала для упаковки подарков, на место глаза. Ставим черной краской точки – зрачки. Можно нарисовать или приклеить «точку атаки» по бокам на корпус воблера. Окунаем заготовку в яхтный лак один – два раза с промежуточной просушкой не менее 4-х часов. Сушим не менее суток. Как я уже писал выше, окунать в лак заготовку лучше поочерёдно, то головой вниз, то вверх – для равномерного распределения слоёв лака по всей поверхности изделия.

22. Очищаем петли и паз под лопасть от лака, собираем воблера: ставим крючки и временно фиксируем лопасть. Лопастей желательно иметь несколько, разных форм.

[Gendolf]

23. Далее в ванной подбираем лопасть, более подходящую по игре воблера. Игра получилась отличная, работает даже при минимальной скорости протяжки, слегка показывая бока. Отмечаем подходящее базирование лопасти в пазу. Снимаем крючки с колечками.

24. Посмотрел я на воблер, а точнее в глаза ему – как будто бедолага в туалет хочет.

В общем, высверлил я по этим глазкам место для новых глазок, тоже самодельных.

Эти глазки я делал так: на CD-R без изображений или на вскрытом DVD (т.к. блестящий слой находится внутри), наносил капли черной краски (можно торцом сверла) и капли прозрачного геля для наращивания ногтей (цена от 100руб. за баночку) и на 1-2 мин. под ультрафиолетовый светильник (цена от 700руб.) и глаз готов. Наделал их сразу на диске побольше. Можно вместо точки чёрной краски использовать кружок из черной плёнки высеченный просечкой. Лампу можно приобрести и без светильника – отдельно, а потом светильник собрать самому. Но можно вместо геля использовать эпоксидный клей. Но тогда увеличивается время застывания и невозможно контролировать будущую форму глаза.
Отделяем от диска вместе с блестящим слоем канцелярским ножом и если необходимо правим форму глаза на некрупной шлифовальной шкурке. Глаз готов. Вклеиваем его на секундный клей в подготовленное место.

[Gendolf]

Воблер получился выразительней.

25. В лопасти сверлим небольшие сквозные или глухие отверстия с двух сторон или протачиваем пазы для надежного приклеивания лопасти. Клеим лопасть. Я использую секундный клей Супер Момент, т.к. он не белеет и следовательно не портит вид. Заклеиваем (при желании) лопасть со всех сторон малярным скотчем. И в заключение ещё один-два раза окунаем воблера в яхтный лак.

26. Просушиваем воблер, удаляем лак с петелек. Желательно воблер после не мочить ещё неделю, пока лак окончательно не станет прочным. Собираем воблер: одеваем крючки с петельками.

Воблер готов! Если этот техпроцесс кому-то поможет, значит я не зря проделал свою работу!

[Gendolf]

А мне смысла нет секреты таить, я ведь воблеры делаю только для себя и для друзей, а продавать не продаю-жалко )).

[Gendolf]

Спасибо за добрые отзывы, значит кому то техпроцесс пригодится.

Gendolf
Браво ! Я думаю,многие тебя мысленно поблагодарят за мастер-класс.
(На мой взгляд пункт 8 можно упростить.Сжимать арматуру между 2 необработанными дощечками,тисками.Останется четкий след.)

А я сейчас как раз об этом и думаю, только мне удобнее сначала обработать. Теперь думаю как это сделать, чтобы наружную поверхность не попортить.

[Gendolf]

Stekloduv, Istars придётся и мне также делать

[Gendolf]

"Лак лучше использовать именно Маршал, потому что были печальные эксперименты с другими яхтенными лаками."
Я пользовался именно этим лаком, но впоследствии сменил его на другой- очень он затемнял, а белые изделия делал просто светло-коричневыми. Да и ещё он темнеет со временем на воблерах. PARKETTI-ASSA (ПАРКЕТТИ-ЯССЯ) — паркетный лак водный (полуматовый) мне понравился.

[Gendolf]

а я для подстраховки, при раскраске гелиевыми ручками, перед яхтным лаком брызгал акриловым автолаком из балончика - для закрепления

[Gendolf]

Сергей, а сколько примерно выходит 44-х Юзуриков из одного 100 граммового пакетика Полистирола?

[Gendolf]

СЕРГЕЙ, ОГРОМНОЕ СПАСИБО! УВАЖАЮ ТАКИХ ЛЮДЕЙ КАК ВЫ!!! ВСЁ ОЧЕНЬ ПОНЯТНО И ПОУЧИТЕЛЬНО, ПОЧЕРПНУЛ ДЛЯ СЕБЯ НОВУЮ ИНФОРМАЦИЮ И ИДЕИ . СПАСИБО!!!

[Gendolf]

Я например пока не найду нормальную, не дорогую смолу буду клеить так.

Сергей, рекомендую самый дешевый прозрачный гель для наращивания ногтей с уф лампой. Капнул на глаз и в лампу. 20 секунд и глазок готов. Далее следующий... Кстати гель видел на ебее от 50 руб. За баночку. Хватает на много глазков. Раньше я так делал, о чем всегда писал, сейчас накупил дешевых красивых готовых глазок в китае и больше с их изгтовлением я не заморачивался.

[Genri]

Namistrai, Namistrai, Добрый день!
к сожалению автор данного поста давно не заходил на сайт, но все же спрошу, вдруг кто другой ответит...
чем можно приклеить ( чтоб держалось и не отклеилась в будущем) шаблон головы из бумаги на голову воблера?

[Genri]

Чем угодно, любым бумажным клеем, удобнее для меня клей карандаш (в канцтоварах есть) ещё можно проще, шаблон головы сделать на малярном скотче, там и клей уже есть. Ну а если совсем уже намертво, то ПВА ...

вспомнил другой способ: несколько слоев фольги (5-6) и почти тоже самое выходит и по шаблону вырезал)
но ваш способ тоже попробую, с малярным скотчем)

[gentak_77]

Стразы оказались толще родных глаз и воблер со спины похож на рыбу телескопа.


Как по мне, так отлично выглядит с выпученными глазами. Есть такая болезнь у рыб, так что, пусть будет пучеглазым.

[grinvic]

Многие подтвердят - это один из самых продвинутых русско-язычных сайтов по воблеростроению. Многие его читают, поэтому данная информация здесь будет максимум полезная.
Просто переношу данный обзор со своего сайта. Иначе забанят, если дам ссылку.

Как сделать самодельный воблер из пластика.

Имея силиконовую форму, можно приступать к литью пластика.
Для начала, необходимо определиться с характеристиками самого воблера.
Что мы хотим сделать, - плавающий(медленно-всплывающий), суспендер, тонущий(медленно, быстро). И соответственно будем подбирать огрузку, с учётом всех параметров.
Для литья нам понадобятся два вида материалов:
1) - литиевой пластик, или смолы - обеспечивают прочность приманки.
Из доступных материалов можно применять:
жидкий 2-х компонентный пластик, эпоксидную смолу или её модификации, есть различного рода полиэфирные смолы (также иногда называются алкидными смолами) с наполнителями или без.
Эти материалы необходимы нам для создания внешнего покрытия приманки, иногда лопатки и обеспечивают дополнительную прочность от зубов хищника.
(Для мелких приманок я в большинстве случаев пластик использую только для лопатки.)
2) - наполнитель(пена) - обеспечивают плавучесть приманки.
Из доступных материалов можно применять:
пена полиуретановая, различной плотности.
А также необходимы - нержав. проволока(каркас), свинец, иногда для создания лопатки применяю отрезок поликарбоната или оргстекло.
Делаем каркас и примеряем на форму, как на фото


Добавлено спустя 3 минуты 7 секунд:
Каркас должен быть выдержан строго по оси.
Приступаем к огрузке.
Прежде всего нам необходимо будет определить его самое оптимальное местоположение на каркасе. Делается это так:
С первым воблером нам придется экспериментировать, он будет тестовым. И делаем его без огрузки. Просто заливаем каркас пластиком и пеной. Далее на малой воде(в ванной) , крепим пластилином грузики к телу приманки, и выбираем экспериментальным путем, самый оптимальный вариант игры и место расположения груза на каркасе.
В дальнейшем огрузка каркаса будет проводиться предварительно - перед заливкой пластика.
А наш экспериментальный воблер можно потом огрузить. Зная уже место установки и вес свинца, сверлом делаем отверстие и заливаем плавленный свинец прямо в воблер.
Уверяю, что ничего не расплавится и не сгорит, т.к. полиуретан свободно держит температуру.
Зная место огрузки на каркасе, заливаем свинец на ось каркаса. Предварительно, лучше всего наделать силиконовые мини-формочки. Я например, иногда, при делании основной формы, сразу же делаю при заливке силикона, мини формы для свинца на внешней стороне формы, используя различного объёма бусины.

Добавлено спустя 2 минуты 24 секунды:
Острым ножом режем строго по центру до основания нижнего объёма сферы.

И вставляем каркас в формы.

Добавлено спустя 5 минут 58 секунд:
Взвешиваем груз и заливаем.
Получился огруженный каркас.

Добавлено спустя 2 минуты 17 секунд:
Продолжая тему литья,
отметим что, установкой и весом груза можно регулировать игру воблера. Например, установив большую часть груза перед передней петлей и меньшую часть в хвостовой части, ход приманки будет более широко-амплитудный, даже змееподобный,чем при установке точечно по центру масс. Варианты можно пробовать разные, добиваясь лучшей игры. Вот некоторые из основных на фото.

Добавлено спустя 1 минуту 44 секунды:
Дальше делаем лопатку.
Её можно делать 2-мя способами:
а)вырезать из подходящего материала - листа поликарбоната, из плотного пластика, легких металлов.
б)методом литья - плотный 2-х компонентный пластик для литья, эпоксидной смолы а также смол на акриловой основе.
Лично я предпочитаю второй вариант, т.к. изделия получаются более качественные по физическим свойствам и внешнему виду.
Все подробности по материалам, характеристики, приобретение и т.д., будут выложены в разделе МАТЕРИАЛЫ на главной странице.

Конечный результат лопатки должен быть таким:
из смолы -

Добавлено спустя 3 минуты 4 секунды:
из пластика -
Что касается вырезанной лопатки из подходящего материала, рекомендую ударопрочный поликарбонат(подстилочный материал для офисных стульев). Легко поддается формовке под нагревом, эластичный и несломаемый материал. Единственным условием является прочное, жесткое соединение с каркасом.

Я же предпочитаю делать заливочным способом эпоксидной смолой Кристал Каст или пластиком АХSON-38

Минусом смолы является - большое время полимеризации до твердого состояния, плюсом - прозрачность материала.
В этом отношении пластик в большом плюсе, т.к. буквально через 15 мин. мы можем иметь достаточно прочную лопатку, жестко залитую на каркас а также удобность смешивания компонентов(1:1) частей А и Б, из минусов - непрозрачность материала, необходимо красить.

В моем варианте применяется для отливки лопатки применяется двухкомпонентная смола для прототипирования и моделирования повышенной прочности АХSON-38 , стойкая к удару, очень низкой вязкости.

Перед заливкой лопатки, укрепляем каркас на силиконовой форме. Применяем скобы для фиксации, втыкая их в петли каркаса.

Добавлено спустя 1 минуту 46 секунд:


Добавлено спустя 2 минуты 40 секунд:
При заливке пластика в форму, что бы получить более насыщенные цвета, особенно для глубинных воблеров, я применяю внутреннюю покраску, применяя флуоресцентные пигменты и красители. В этом случае финишный лак можно не применять.
Можно красители не применять и в дальнейшем красить воблер как обычно с последующим окунанием в лак.
Подготавливаем рабочее место...
Для лопатки моего воблера оказалось необходимо 2 грамма части А + 2 грамма части Б.
Ставим шприц на весы, делаем обнуление на весах и заливаем в шприц компонент Б, так как он белее текучий и размешивание пигмента будет более однородное.

Добавлено спустя 8 минут 17 секунд:
добавляем пигмент -
тщательно размешиваем -

Добавлено спустя 2 минуты 12 секунд:
Опять ставим на весы и делаем обнуление. Заливаем компонент А.
Перемешиваем и заливаем в каждую из половинок формы в районе лопатки.

Добавлено спустя 1 минуту 58 секунд:
Очень важно словить момент "желатина", т.е. выдержать время, когда пластик из жидкого состояния начинает густеть, переходя в желеобразное. Как только текучесть становится гуще, только тогда соединяем две половинки формы быстрым движением и переворачиваем в вертикальное положение для застывания.
Если мы поторопимся с захлопом половинок, тогда при соединении, жидкий пластик растечется, и количества материала может не хватить для создания лопатки. Если же опоздаем с соединением, две половинки пластика не слепятся между собой, образуя одно целое. Надо всегда дать время "созреть" состоянию текучести пластика при заливке. Со второго, третьего раза, вы точно будете знать это время, и с легкостью будете делать эту манипуляцию.
Через 10 минут разъединяем форму -

Добавлено спустя 2 минуты 1 секунду:
обрезаем лишнее, оставляя жабры -

Добавлено спустя 3 минуты 44 секунды:
или не оставляя жабры, срезая пластик до основания носа -
Лопатка сделана.
Все те же манипуляции применяются для эпоксидных смол, время полимеризации естественно будет увеличено.

Следующим будет - этап создания защитного слоя тела воблера от зубов хищника.
Мы должны создать внешнюю, - защитную корку панциря для тела, которая будет предохранять содержимое внутри приманки.
Из того же пластика, только другим цветом будем делать защиту.
Для начала, полностью вынимаем каркас, уже с лопаткой из формы. Кисточкой убираем все излишки внутри формы. Для заливки, предварительно было определено, что понадобится 1 грамм части А + 1 грамм части Б.
Так же, как и в первом случае, отмеряем на весах 1 грамм части Б. Перемешиваем с порошком желтого пигмента.

Добавлено спустя 2 минуты 52 секунды:
Ставим опять на весы и добавляем 1 грамм части А.
Тщательно перемешиваем и заливаем в обе половинки формы.

Добавлено спустя 2 минуты 10 секунд:
Кисточкой или зубочисткой распределяем жидкость по всей форме. Формы можно наклонять в разные стороны и распределять жидкость, пока она текучая по всем краям.
Добиваемся таким образом однородного слоя по всей форме.
Через несколько минут пластик полимеризуется в твердое, эластичное состояние. Необходимо будет скальпелем или острым ножом убрать лишние наплывы по соединительной кромке формы.

Добавлено спустя 2 минуты 27 секунд:
Должны получиться довольно ровные края по срезу, без наплывов.
Заключительным на этом этапе остается установка каркаса обратно в форму, с обязательной фиксацией его на форму шпильками, строго по петлям.

Добавлено спустя 12 минут 33 секунды:
Заключительной частью блога будет - заливка пены во внутрь воблера, таким образом создавая ему плавучесть.
В качестве наполнителя берем Деколаст 3 — это заливочная масса на основе пенополиуретана.
О достоинствах этого материала можно говорить много. Достаточно упомянуть, что даже известные брэнды по воблеростроению, используют "засекреченную" разновидность этого материала в качестве внутреннего наполнителя, доводя различными добавками плотность пены до 500 кг/м3. Не говоря о том, что этот продукт не имеет запаха и легок в обращении, состоит из 2-х частей, которые смешиваются в равных частях (1:1) по массе.

Для моего воблера понадобится 2 грамма части А + 2 грамма части Б.
Набираем первую часть смеси и взвешиваем на весах.
добавляем зеленый порошок пигмента

Добавлено спустя 2 минуты 14 секунд:
и тщательно размешиваем
заливаем вторую часть состава, взвешивая на весах норму.

Добавлено спустя 2 минуты 8 секунд:
очень быстро перемешиваем кисточкой и заливаем в обе половинки формы, равномерно стараясь распределить одинаковое количество пены.
Нужно обратить особое внимание на быстроту и точность действий, т.к. при смешивании происходит обильное вспенивание с увеличением объема пены в 4-5 раз.
Чем обильнее мы перемешаем состав, насытив её кислородом, тем обильнее произойдет пено-образование.
Плотно закрыв обе половинки формы, необходимо плотно прижать и выдержать под равномерным прессом несколько минут.

Добавлено спустя 3 минуты 6 секунд:
В этом месте, в процессе лепки,мной был упущен важный нюанс. Мне необходимо было сделать пено-отвод в форме, для свободного вытекания излишней пены.
Свободное вытекание пены предотвратило бы растекание пены по щелям всей формы, т.е. было бы умышленно "направленным".
Через 10 минут половинки формы модно снимать. И вот что получилось без пено-отвода.
без вспышки -

Добавлено спустя 4 минуты 48 секунд:


со вспышкой -

Добавлено спустя 2 минуты 59 секунд:
Теперь работаем ножницами, резаком и наждачкой, что бы удалить все наплывы.
Все продольные швы на воблере заделываются акриловой шпатлевкой, смешанной с пигментом.

Добавлено спустя 3 минуты 22 секунды:

и шлифуются мелкой шкуркой до равномерной поверхности.

Добавлено спустя 3 минуты 42 секунды:
Технический процесс формовки воблера закончен.
Приступаем к доработке.
Проводим испытания на "малой" воде, цепляем имитаторы крючков, по весу равные крючкам
и проверяем положение воблера в воде, сравнивая с оригиналом

Добавлено спустя 7 минут 34 секунды:
Если есть перекос в какую либо сторону, тогда корректируем центровку. Просверливаем отверстие в заготовке в том месте, где нужно догрузить. На пластилине довешиваем кусочки свинца, т.о. определяя вес и место для дополнительной заливки. Плавим свинец и смело заливаем в отверстие (полиуретановая пена не прогорает и держит температуру плавленного свинца). Шпатлевкой заделываем отверстие. И опять на воду.
Если есть возможность, следует прогнать воблер на соответствие игры. Если тест пройден, занимаемся марафетом. Должно получиться приблизительно такое чудо -
