sergei07 писал(а):Но если подобрать нормальный диаметр трубки то можно будет останавливать рукой, я так думаю.

Идешь по моим граблям буквально след в след
Чтобы не стало неожиданностью, следующим моим шагом стало утягивание этой трубки хомутом (банально из проволоки) когда она стала прокручиваться.
К счастью, сошкуривать потеки энвиротекса пришлось с заготовки еще, а не с готового воблера )))

Причина проста - нагрузка неравномерная - хоть ненамного, но дисбаланс веса есть. Соответственно, трубка передает усилие, дважды за оборот. Поверхность, через которую усилие передается, в этом случае очень невелика. Попробуй толкать автомобиль не руками, а ломиком, упираясь в крышку багажника ))) Вот и трубочке придет медленный, но верный конец. Ну а ты его еще и ускорять планируешь, рукой останавливая. Да и поверхности у тебя те же, что и у меня - вал мотора с вырезом и шпилька с резьбой.

Потому и писал про шкивы, у которых передающая усилие поверхность многократно больше. Себе, правда, так и не сделал
Хотя уже и придумал, как их сделать без токарного станка.

sergei07 Можно ниток подмотать на ось, нитки лаком или эпоксидкой покрыть.
А вообще не совсем понял такого факта, сделал практически все под ременную передачу и поставил трубку

vdv писал(а):Вот и трубочке придет медленный, но верный конец

Хорошо что предупредил, сделаю металлический переходник. Кстати не увидел в том что вал закреплен жестко никаких неудобств, мазал на колесе.

Ikel писал(а):А вообще не совсем понял такого факта, сделал практически все под ременную передачу и поставил трубку

Миша все очень просто,делал из того что было а вот шкивов как раз не завалялось.

sergei07 писал(а):Кстати не увидел в том что вал закреплен жестко никаких неудобств, мазал на колесе.

Тоже мажу на колесе. За что уже был подвергнут обструкции... осознал... продолжаю мазать на колесе, потому как удобнее...

sergei07 писал(а):Хорошо что предупредил, сделаю металлический переходник. Кстати не увидел в том что вал закреплен жестко никаких неудобств, мазал на колесе.

Металлическая трубочка, чуть больше чем диаметры валов и термоклей- будет полужесткая муфта. Пол года работает, узел проблем не создает.

Может кто знает. Имеется эл/двигатель от шуруповерта. На нем написано AEZHRS-550S-12V 12VDC 010191A1
Из этой абракадабры я вроде понял что постоянный ток12 вольт. А 550 - это не число оборотов в минуту, случайно? Хочется знать его обороты

СергейИЧ писал(а):Хочется знать его обороты

в гугле аж целых три ссылки нашел ))) про обороты ничего.
так что дай ему 12 вольт хотя бы с автомобильного акку, да посмотри. Хотя бы порядок сможешь оценить. 550 в минуту - это около 10 в секунду.

Я тож искал. Безрезультатно пока... Практика, конечно критерий истины

СергейИЧ писал(а):Может кто знает. Имеется эл/двигатель от шуруповерта. На нем написано AEZHRS-550S-12V 12VDC 010191A1
Из этой абракадабры я вроде понял что постоянный ток12 вольт. А 550 - это не число оборотов в минуту, случайно? Хочется знать его обороты

Могу сказать только то, что оборотов там несколько тысяч в минуту, не менее трёх точно. Иначе бы, при столь незначительных габаритах он не смог бы выдать нужного крутящего момента на валу. Там хороший понижающий редуктор. 550 - число оборотов патрона, т.е. после редукции.
Можно конечно высчитать обороты, но скорее всего потребуется разборка двигателя. Можно и посчитать через передаточное отношение редуктора.

А куда ты его хочешь приспособить?
ПыСы. Сюда глянь http://volt-220.com/repair/screwdriver.html. Похоже около двадцати тыщ оборотов в мин. выдаёт сей движок.

vitalyevich писал(а):куда ты его хочешь приспособить?

Спасибо! Теперь, думаю никуда. Думал, может на вертушку - сушилку для воблеров, но такие обороты... Включать ещё не пробовал - за 12 вольтами надо в гараж ехать.

СергейИЧ Что за шуруповёрт? В смысле марка.
Максимальные обороты получаются на максимальном напряжении. Если понизить напругу, то и обороты упадут. Это же двигатель постоянного тока. У шуруповёртов как правило указывается диапазон скоростей, к примеру от 0 до 500. То есть потенциально можно 1- оборотов в минуту сделать.

насчет нескольких тысяч сомневаюсь, однако. Звук при работе шуруповерта не тот...
Кто-то использовал шуруповерты для изготовления копировальных станков. Но не голые движки, а уже с редукторами.

Для сушилки такой движок не очень эффективен, даже если найдется редуктор.
Ему потребуется мощный блок питания, да и шумный весьма.

[bbvideo=560,315]http://youtu.be/m5MTDEm92gM[/bbvideo]
Эксперимент. По очучениям тут никак не меньше 10000 оборотов Блок питания от сети на 12V у меня имеется - накачиваю им велики автомобильным компрессором, например. Это не вопрос.

Ikel писал(а):Если понизить напругу, то и обороты упадут.

То есть в моём случае поставить последовательно с движком сопротивление (соотвествующей мощности, чтоб не сгорело) и тогда напряжение разделится пропорционально сопротивлению движка и этого сопротивления... Наверное стоит попробовать. А чо - сопротивление это будет воздух в квартире греть А что за шуруповерт - не знаю Взял на рынке у мужика - повелся на 12 вольт. Думал, ну 500 оборотов...
Ладно, поэкспериментируем дальше.

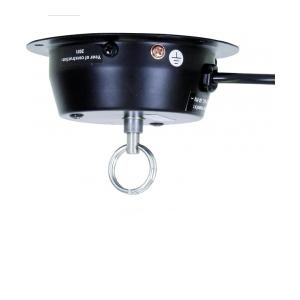

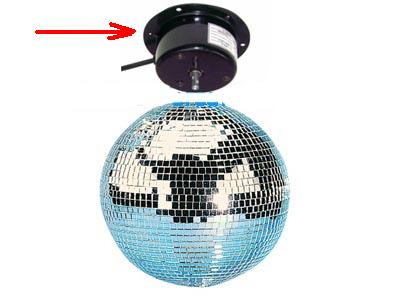

ребята, неужели нельзя в россии/прибалтике купить дискошар?
я не неметчине купил в магазине Bauhaus...
2 моторчика с кормежкой от 220вольт, оба подходят для наших нужд. 1 моторчик для шара и 1 моторчик для цветного диска - подсветка шара. оба почти бесшумные.
в OBI тоже видел такой прибамбасик....
помоему сеть этих магазинов растянулась и на постсоветское пространство (по крайней мере в молдоВаНиИ я их оба видел).
цена вопроса - не помню точно - до 30евро

willi писал(а):неужели нельзя в россии купить дискошар... до 30евро

Дык... можна, канешна! Можно и движок от коротковолновки за 400 р купить, но...дурная голова, как известно, рукам покоя не даёт

СергейИЧ Скорость конечно впечатляющая. Я бы попробовал подключить зарядку от мобильника на 4-6 вольт, глянуть что получится.
Можно и лампочек навесить последовательно с мотором, даст тот же эффект что и сопротивление. Весь вопрос что у этого моторчика от силы останется после получения нужных оборотов.

СергейИЧ
Учитывая то, что обороты двигателя постоянного тока изменяются линейно/пропорционально изменению питающего напряжения, можно легко сосчитать нужное кол-во вольт для нужных обротов.
Если необходимо 5 об/мин, то запитываем шуруповёрт от блока питания с напряжением, в сто раз меньшим номинального, т.е. 0.12 вольта (разговор об оборотах патрона, а не двигателя отдельно!).
Выходит, что решение этой задачи весьма непростое, даже скорее маловыполнимое, т.к. при таком малом напряжении двигатель наверняка "свалится с характеристики", т.е. перестанет вращаться из-за малого вращающего момента на валу.
Так что, Сергеич, береги шуруповёрт до создания копира. Там он будет более применим.

vitalyevich писал(а):Выходит, что решение этой задачи весьма непростое, даже скорее маловыполнимое, т.к. при таком малом напряжении двигатель наверняка "свалится с характеристики", т.е. перестанет вращаться из-за малого вращающего момента на валу.

Если поставить перед собой цель крутить сушильное колесо на валу редуктора, то согласен. Если сделать 3 шкива, взять пару денежных резинок Лучше пассики), то задача вполне решаема. В своё время делал вращалки использую раскуроченные игрушечные машинки, вернее механизм от них. Или несколько шкивов. Можно магнитофон раскурочить, если у кого есть.

СергейИЧ

Напиши в поисковике "отдам микроволновку самовывоз" ... в питере с десяток предложений...

vitalyevich писал(а):Выходит, что решение этой задачи весьма непростое, даже скорее маловыполнимое

Я так и понял По напряжению - всё верно, в приведённой тобой ссылке на шуруповёрт не зря приведены данные по диапазону напряжения двигателя, например от 9 до 15V. Снижать напряжение меньше - двигатель не заведется. В шуруповёрте регулировка оборотов электронным преобразователем частоты плюс редуктор.
Уважаемые откликнувшиеся форумчане, спасибо за сочувствие!

Часть мастерской. кусочек деревообработки и покраска с сушкой . немножко бардачно, но куда деваться-места не хватает.
может кому то будет интересно.
фото выставлено не ради "славы", а в тему, что реально делаем приманки, имеем опыт : писать некогда -работаем
на фото 10 дней моей работы(с помощником-сын) идет покраска.
