BrodygaSPb писал(а):Всем привет!
Кто нибудь имел дело с данным шедевром Советского станкостроения? Не можем добиться от него заявленных 200 об/мин. Движок родной. Обороты выдаёт бешеные. Кто в теме подскажите плиз что и как.
P.S. На связи буду в пятницу вечером.

Олег я с таким чудом не сталкивался , у меня пара других станков чуть побольше, но не суть , что бы получить самые маленьлие обороты на валу надо поставить ремень на самый маленький шкив на двигателе и соответственно на самый большой на шпиндель, при этом муфта должна быть выключена. Вобщем помоему всё просто, честно говоря невижу проблемы, может чего недопонял.

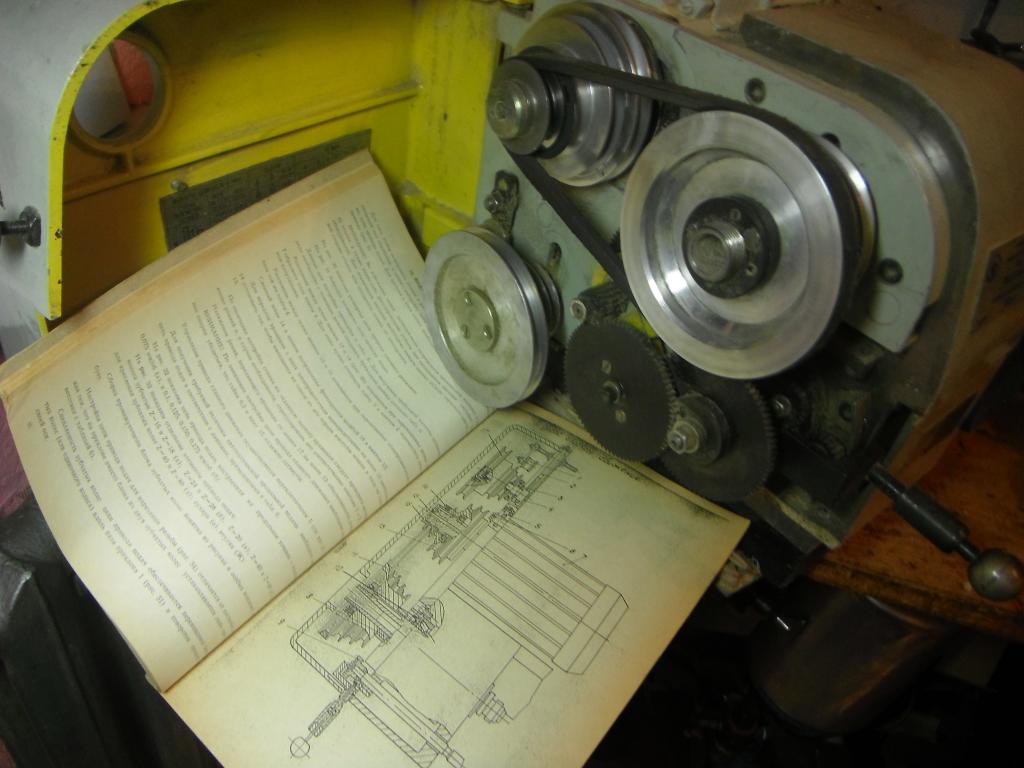

ну выглядеть это должно примерно так ,

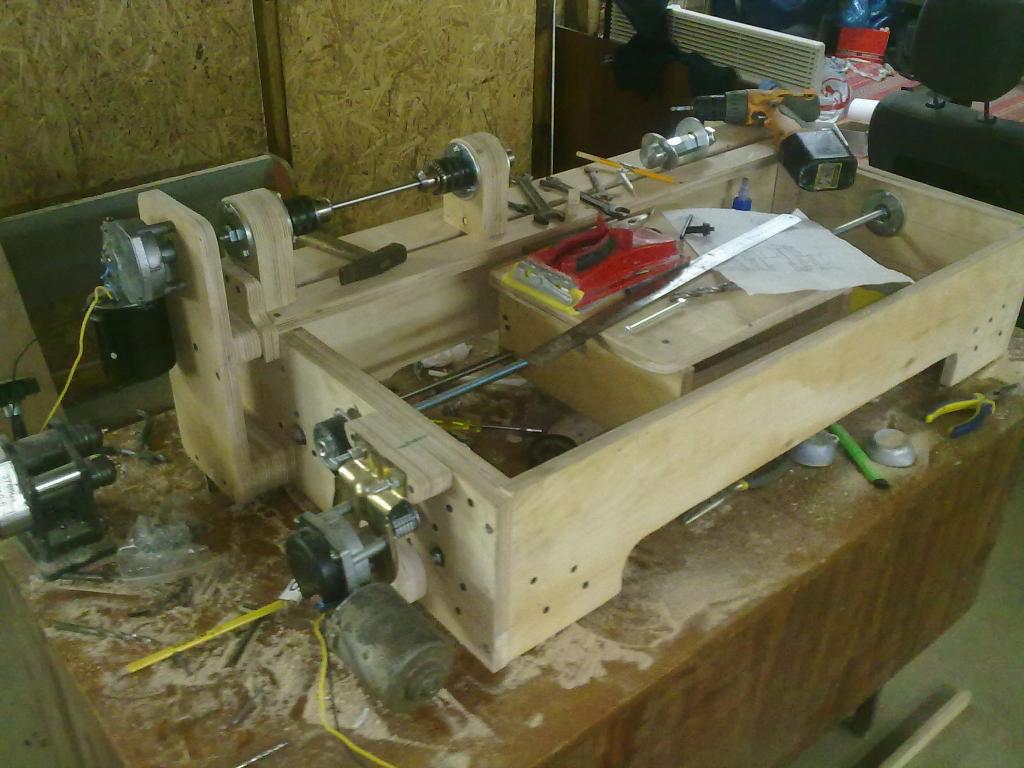

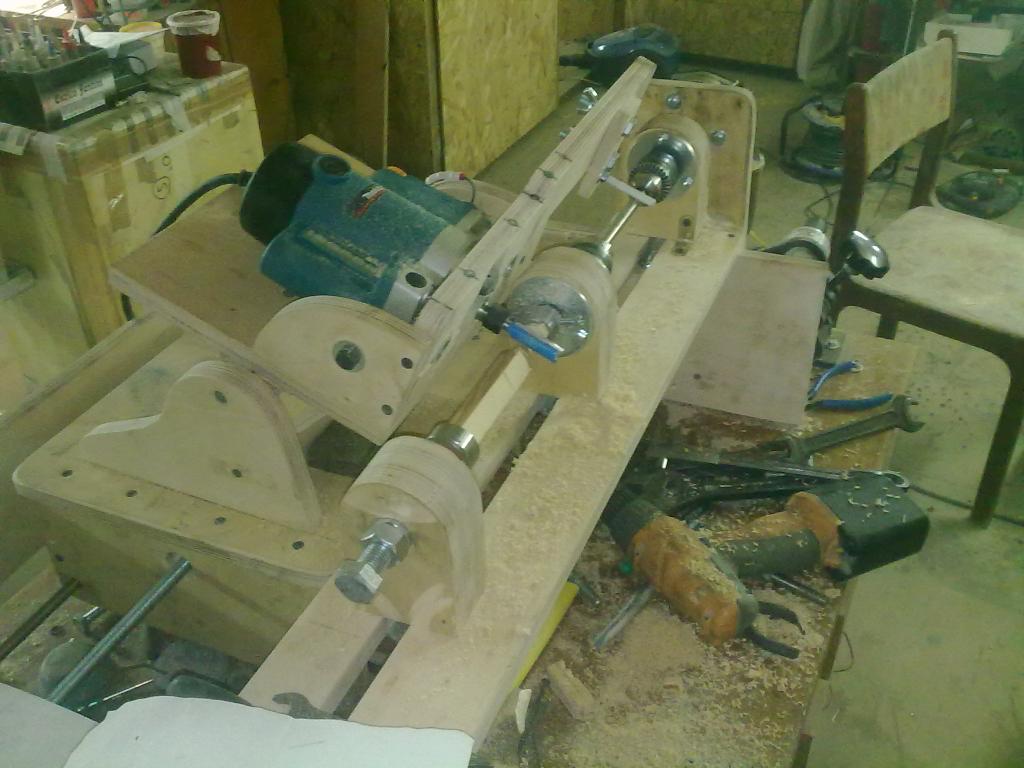

Посмотрите мужики до чего пришлось дойти на старости лет то за отсутствием "тяжелометаллургических" станков все пришлось делать композитно, так сказать, фанера плюс металл, сейчас паяю логику с электрикой дабы на нем мог работать даже долбоящер

Istars
Игорь, спасибо что откликнулся. У меня подозрение что там перетачивали шкивы... Если не трудно, не мог бы ты выставить фото шкивов и маркировку или размеры ремней???

На глаз, шкивы не переточенны. Т.к. с 2-мя ремнями повышенный шум, пользуюсь обычно, 1 ремнем. Если соединить малый шкив двигателя (д.30 мм) с самым большим шкивом номер 5(д.100мм), то будет 650 об/мин. Ремни клиновидные 500Ш. Длина окружности 500 мм. HUA DING MADE IN CHINA. Фотки приложить не удалось. Форум пишет, что расширение недопустимо. 2.9 МВ. А новый антивирусник блокирует мой Фотошоп.

Foto TN-1

Grizzly писал(а):Посмотрите мужики до чего пришлось дойти на старости лет то за отсутствием "тяжелометаллургических" станков все пришлось делать композитно, так сказать, фанера плюс металл, сейчас паяю логику с электрикой дабы на нем мог работать даже долбоящер

Нормальный такой копировальный станок. Судя по фразе "логику с электроникой" - полуавтомат, да? Вот только эта... Могу ошибиться, но на фото полноценный фрезер вроде как RP0910 - не слишком ли жирно? Там вроде как чуть ли не триммера (серии 3707-3710) хватит за глаза. Понимаю, что каждый использует то, что есть под рукой, но Мактековский триммер МТ372 стоит сущие гроши (на фоне солидных кромочников типа незабвенного бошевского GKF600 )- чуть больше 70 вечнозеленых, но тогда можно было бы уменьшить массу собственно пантографа (хотя и не факт - взрослый фрезер во многом сам собой будет прижимать фрезу, да и фрезы под хвостовик 6 водятся от чего-то только в наборах ).
Ну, а я пока колхожу фиговину хоть и для работы по дереву, но не по теме - фрезерный столик мелкоразмерный (гы-гы-гы из бруса 30*45 и клееного фанерного щита в 27 мм ) под свой МТ361

Сделал крутилку. Победил дискошар (спасибо Вилли!) Нашел рядом с собой не дорого. Почти ничего не переделывал с ним - только отпилил от шара посадочный узел с резьбой для крепления его во вращающейся обойме основания. И приклеил этот узел к самодельной катушке. Остальное видно из фото.

СергейИЧ писал(а):И приклеил этот узел к самодельной катушке. Остальное видно из фото.

И каждый раз заморачивается с креплением воблера.... на проволочном колесе это на много проще

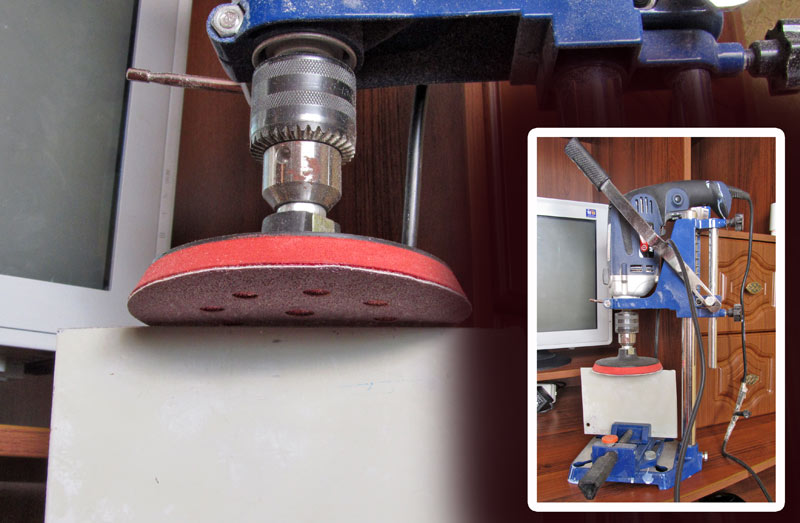

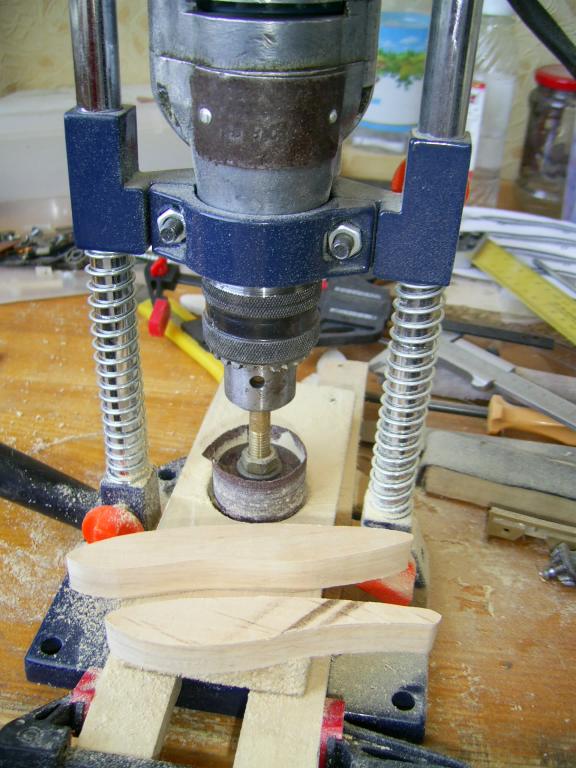

Продолжаю облегчать свой нелегкий труд))) Такой мини-шлифовальный барабан экономит уйму времени. Думаю, китайский "дрель" от осевых нагрузок умрет быстро - у меня советская!!!

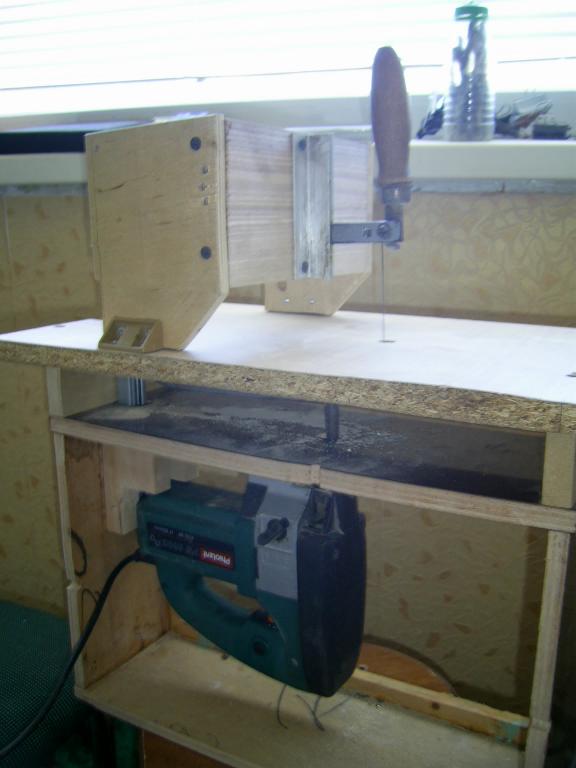

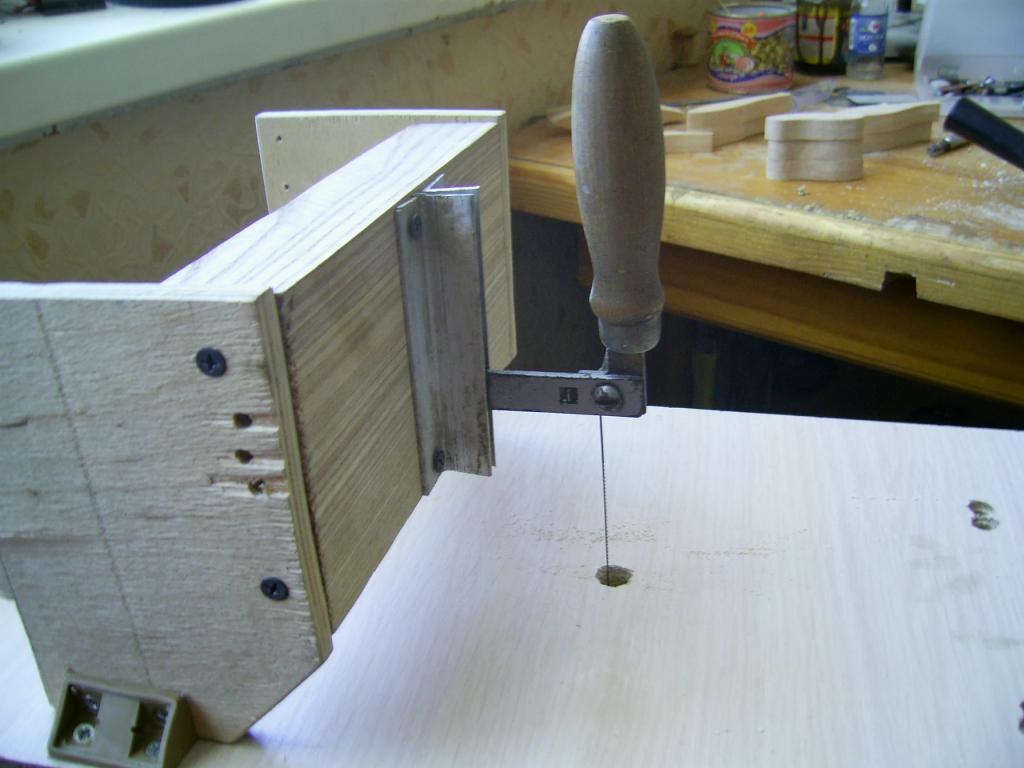

Также в лобзиковый стол (выкладывал ранее) добавил еще один узел - теперь биения пилки почти нет!

Alonzo писал(а):Продолжаю облегчать свой нелегкий труд))) Такой мини-шлифовальный барабан экономит уйму времени.

Я тоже для этих целей использую китайскую стойку, ложу на колени и в перед. Очень быстро но пыльно.

Alonzo писал(а):Думаю, китайский "дрель" от осевых нагрузок умрет быстро - у меня советская!!!

Советский дрель тоже проживет намного дольше, если внизу, где станина, поставить какой-нибудь подходящий подшипник и ввести в него нижний конец вала с барабаном.

vdv писал(а):Советский дрель тоже проживет намного дольше, если внизу, где станина, поставить какой-нибудь подходящий подшипник и ввести в него нижний конец вала с барабаном.

МЫсль такая пришла, почти был готов его туда поставить - но закрытого подходящего не было.

Добавлено спустя 2 минуты 39 секунд:

sergei07 писал(а):Очень быстро но пыльно.

Я так тоже пробовал - реально пыли много... Но так, как у меня - пыль падает между столиком и барабаном и не разлетается сильно, а еще радиусы удобно шлифовать.

Дрели, особенно ударные, после эксплуатации с разнообразными насадками создающими радиальную нагрузку получают вечный люфт в горизонтальной плоскости ( ударные дрели и так от рождения имеют осевой люфт - особенности конструкции) и фих чего точно просверлишь - уход на моей Хитачи FVD16 составлял до 0.5 мм даже в стойке. Мне так думается, что более целесообразно прислонить шлифовальный барабан не к дрели, а к электроточилу - оно изначально расчитано как раз на радиальные нагрузки. Ну, или вот так : http://forum.woodtools.ru/index.php?topic=42559.0" onclick="window.open(this.href);return false;

Буйнес диас Камрады!

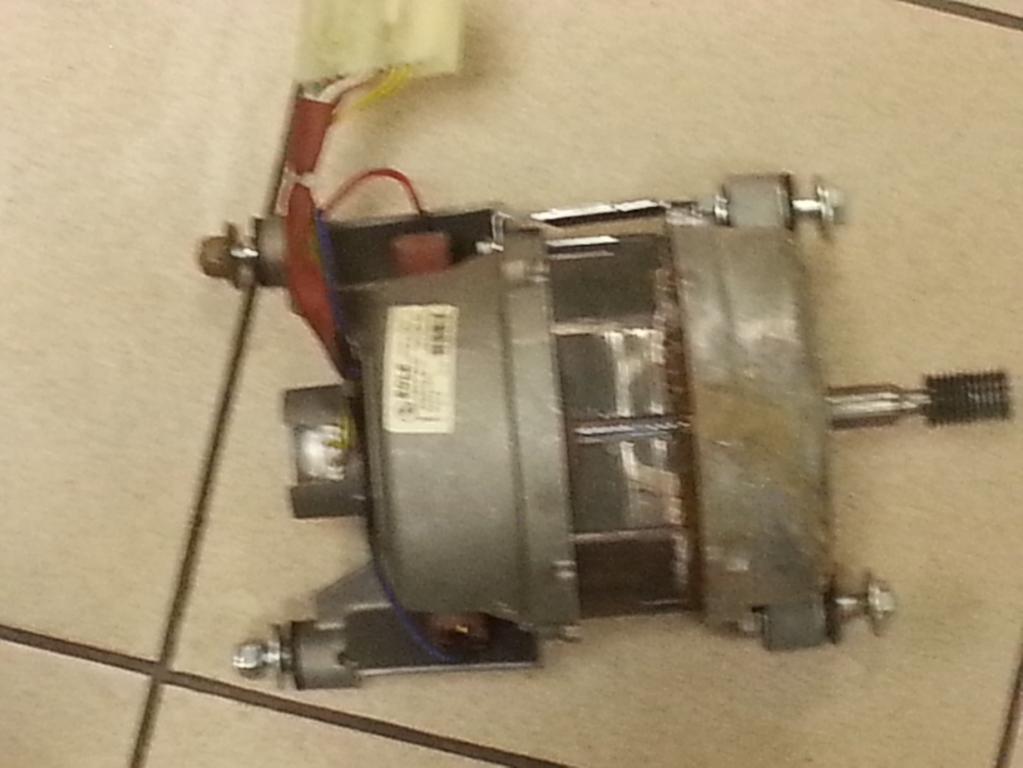

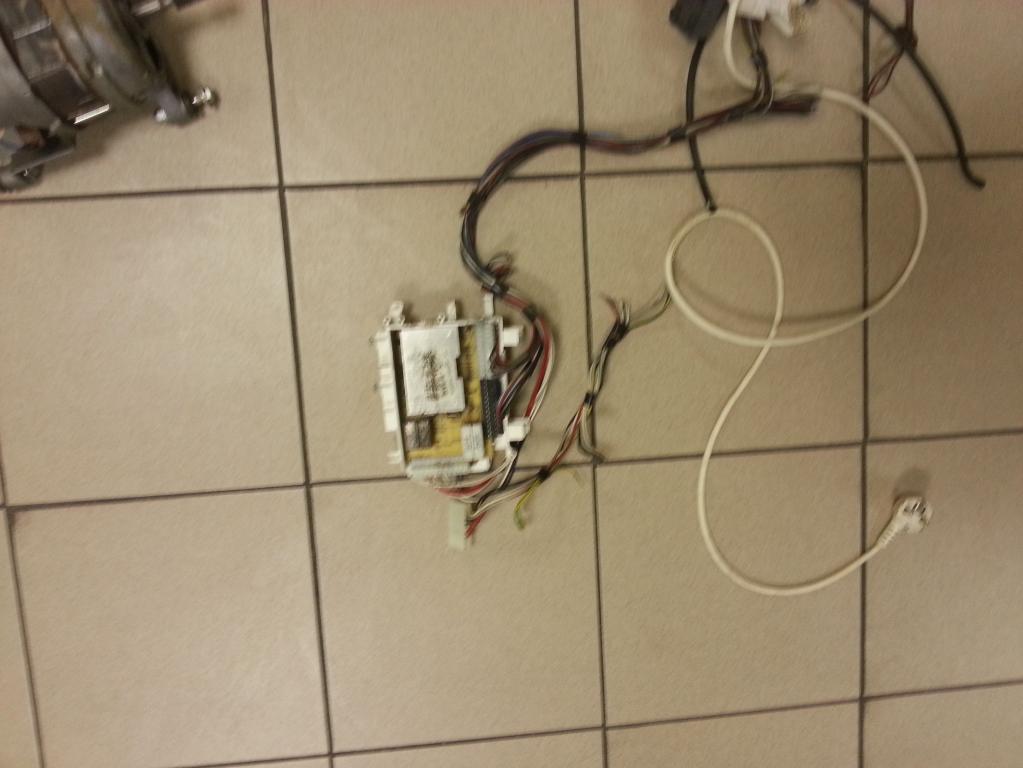

Срочно нужен совет. Дербаню убитую стиральную машину, хочу поиметь с неё двух(или более)скоростной мотор. Машинка Итальянская. Подскажите, плиз кто в теме, что помимо мотора надо снимать; на что обратить внимание; и как потом подключать ( так что б не ...... )

BrodygaSPb писал(а):что помимо мотора надо снимать

Для целей использования мотором - все электрическое, что к нему подключено. Потом будешь гуглить на тему "ремонт стиральной машины КАКОНАТАМНАЗЫВАЕТСЯ"
Обязательно сними водяную помпу. Наверняка пригодится, у нее хороший напор.
И, разумеется, сам бак не должен стать источником дохода соседских алкашей!

BrodygaSPb писал(а):Срочно нужен совет. Дербаню убитую стиральную машину, хочу поиметь с неё двух(или более)скоростной мотор. Машинка Итальянская. Подскажите, плиз кто в теме, что помимо мотора надо снимать; на что обратить внимание; и как потом подключать ( так что б не ...... )

С этими моторами не все так просто..... тут подробно разные решения... http://forum.woodtools.ru/index.php?topic=4591.0 и тут http://www.foar.ru/topic.php?forum=30&topic=39

Хорошие знакомые попросили переделать сломанную стиралку (сломался программатор) на прямую типа включил тумблер стирает включил другой отжимает, намучался... ссылки выше результат поиска для разрешения этой задачи.

BrodygaSPb писал(а):Буйнес диас Камрады!
Срочно нужен совет. Дербаню убитую стиральную машину, хочу поиметь с неё двух(или более)скоростной мотор. Машинка Итальянская. Подскажите, плиз кто в теме, что помимо мотора надо снимать; на что обратить внимание; и как потом подключать ( так что б не ...... )

Олег, надо бы фоту поглядеть Ну а навскидку вторая ссылка Алексея даёт хорошую инфу по нужной теме.

BrodygaSPb писал(а):Буйнес диас Камрады!
Срочно нужен совет. Дербаню убитую стиральную машину, хочу поиметь с неё двух(или более)скоростной мотор. Машинка Итальянская. Подскажите, плиз кто в теме, что помимо мотора надо снимать; на что обратить внимание; и как потом подключать ( так что б не ...... )

Олега-Б, ты бы написал мне, какой мотор и для чего тебе нужен, вдруг я смогу тебе помочь.

Олег, надо бы фоту поглядеть Ну а навскидку вторая ссылка Алексея даёт хорошую инфу по нужной теме.

BrodygaSPb
Хм-м, погуглил моторы Sole и стёр всю предыдущую инфу...
Олег, на твоём двигуне есть эл.щётки? Не они ли установлены в той хреновине чёрно-коричневого цвета с проводами?
Если есть, то вот ссылочка, по которой в конце странички похожий вариант описан http://master-servis.ucoz.ru/publ/prove ... ej/1-1-0-6

Да.... похоже что это из современных коллекторных движков, мои ссылки выше не годятся.... тогда вот http://www.a-qualux.ru/index/kollektornyj_dvigatel/0-41
я б не стал возится с ним - геморрой .... требует ограничения тока симисторы `500 руб и более, если родной сгорел, тиристоры короче доп схема управления без нее на долго включать нельзя - сгорит.... и защита щеточного узла от пыли.... хотя как говорится было бы желание...

BrodygaSPb Олег, для чего тебе движек нужен ?, может у себя чего подберу.
