Striborg.ee

Доброго всем дня. Пришел финский лак на водной основе 220-1 Cab Top Coat. Решил попробовать его в деле.Покрыл несколько воблеров. Лак без запаха Имеет белый цвет. При высыхание становится прозрачным. Высыхает на отлип при температуре 20 градусов через 30 мин - 1 час. Полное высыхание 24 ч Разбавляется водой (лучше дистиллированной) . Перед работой за 2-3 часа хорошо перемешать и дать постоять, чтобы вышли пузырьки воздуха. Прикрытие крепкое, мне понравилось. Дружат со всеми красками Пробовал такую капризную краску под хром и золото из баллончиков для покраски автомобиля . Результат на фото ниже.
Описание.
Лак акриловый на водной основе. Применяется как защитный слой для покрытия приманок. Лак предназначен для покрытия древесины, пластика и металла.

Инструкция по применению:

Тщательно перемешать перед применением! Поверхность должна быть чистой.

Наносить распылением, кистью или окунанием при температуре выше 18°C и относительной влажности ниже 75%. Время высыхания, на отлип 30 мин, полное через 24 часа. Хранить при температуре не ниже 0С. Воблеры покрытые водным лаком.

Garik писал(а):Время высыхания, на отлип 30 мин, полное через 24 часа. Хранить при температуре не ниже 0С.

Игорь привет! Олег (бродяга) ещё в прошлом годе его показывал, всё никак не добрался его взять ( а теперь боюсь, пока зима...) А сколько его слоёв ложишь, и через какое время? Хочу летом его взять и так же попробовать.

Привет Владимир. На эти воблеры положил 5 слоёв. Я покрываю послойно. Покрасил бока , слой лака, покрасил спинку , слой лака и т. д. Промежуток между покраской по времени при 20 градусах и влажностью не больше 75% три часа. Полное высыхание 24 часа. Лак нельзя замораживать. Меня просят прислать лак на водной основе, но зимой не высылаю, боюсь при пересылке заморозят. Пришли ещё несколько лаков, Буду пробовать работать с ними. О результатах сообщу здесь.

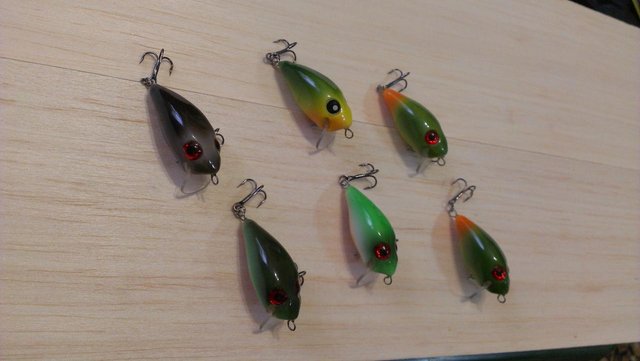

Всем здравствуйте ! Кренки-толстячки из бальсы . 40 мм, вес от 5 до 6,2 г. Эти сделаны ещё осенью ,но большой воды не успели "понюхать" .

Garik писал(а): Меня просят прислать лак на водной основе, но зимой не высылаю, боюсь при пересылке заморозят.

А можно будет летом мне такой прислать в Беларусь? И что по деньгам он стоит? (желательно в долларах или евро)
Я так понимаю, что краску под хром он не портит особо?

А можно будет летом мне такой прислать в Беларусь? И что по деньгам он стоит? (желательно в долларах или евро)
Я так понимаю, что краску под хром он не портит особо?[/quote]
Пиши в личку.

Весь форум забит-акриловые лаки мягче полиуретановых,пошли по 2му кругу,а если им как промежуточный слой на краску так их водных паркетных и акриловых и полиуретановых много

Всем добрый вечер. У меня вопрос к знатокам. Выточил буратинку из Абаши, покупали её для сланей в баню. Сделал вакуматор по принципу как где здесь уже было, закинул в него буратинку начинаю отсасывать воздух, а там почти ничего не пузырист. Недавно писали что бывает термообработанный, может у меня такой? В общем не знаю как пропитать. По горячему не вариант, жена не даст Может кто подскажет что нибудь?

Scooop писал(а): Сделал вакуматор по принципу как где здесь уже было, закинул в него буратинку начинаю отсасывать воздух, а там почти ничего не пузырист

А ты уверен, что всё правильно сделал? Рассказал бы хоть что -да как
Термообработанный очень тяжёлый и трудно поддаётся обработке, да и зачем его пропитывать, если в нём пропитки уже целый вагон ....

Владимир сделал из банки, на крышке масленка, два обратных клапана и отсасываю воздух шприцом. Пропитать пока пытаюсь разбавленым лаком с растворителем в пропорциях 1:1. Когда отсасываю пузырики конечно идут, но очень мало и качнуть надо раз десять шприцом 20мл. А тут недавно выкладывали видео по пропитке таким же аппаратом, там два разика качнули и все запузырило. Вот не пойму что не так. А про абаши ничего не могу сказать, в бане слани хорошие, а вот какая она не знаю. Но шкуркой обрабатывается вроде без проблем.

Scooop писал(а): Пропитать пока пытаюсь разбавленым лаком с растворителем в пропорциях 1:1

Если речь о моем видео то тут все по честному. На видео приманки из липы. Я бы обратил внимание на уровень лака в банке, если у тебя воздуха в банке больше то и качать придется больше. И еще не понятно какой консистенции у тебя лак, если лак густой то и пропитывается медленнее. Вообще я сейчас вместо шприца использую велосипедный насос с перевернутым манжетам. Бальзовые воблерки размером до 5 см пропитываю пол часа. Никаких пузырей при последующей грунтовке не вылазит.

Друзья, если не трудно, подскажите, пожалуйста, чем еще можно разбавить епоксидку (кроме ацитона) для пропитки воблера гарячим способом?

Juvek писал(а):Друзья, если не трудно, подскажите, пожалуйста, чем еще можно разбавить епоксидку (кроме ацитона) для пропитки воблера гарячим способом?

650, 648, 646, толуол, самолично пробовал... главное не перестараться с разбавлением... в среднем не более 10%, пропитка на по горячей заготовке, допускает,просто разогретой смолы (меньше чем заготовка), время пропитки ограничено остыванием деревяшки, остыла - прекратила впитывать... какая она жидкая не была бы...

sergei07 лак получается почти как вода, уровень лака в банке ну где то 1,5 см не доходя до крышки. А пузырит я имею ввиду когда откачиваешь воздух у тебя сразу сильно воздух из пор выходит, а у меня почти не идёт, как будто поры уже и так закупорены. Вот и не пойму толи вакууматор где то травит, толи дерево и так плотное.

Scooop писал(а):уровень лака в банке ну где то 1,5 см не доходя до крышки

увеличить воздушную прослойку в банке (1/3) , и проверить шприц-клапана на герметичность, похоже просто мало разряжение...

Scooop писал(а):sergei07 лак получается почти как вода, уровень лака в банке ну где то 1,5 см не доходя до крышки. А пузырит я имею ввиду когда откачиваешь воздух у тебя сразу сильно воздух из пор выходит, а у меня почти не идёт, как будто поры уже и так закупорены. Вот и не пойму толи вакууматор где то травит, толи дерево и так плотное.

Возможно абаши уже пропитан ( есть такой, желтый). Попробуй кусочек другого дерева.

Ну вот я тоже думал просто какую нибудь деревяшку бросить, только у меня или сосна или дуб. А если абаши пропитан его все равно наверное перед покраской надо тоже хотя бы в лак помакать, а то если пошкурю все равно на нем поры даже глазами видно прекрасно?
А еще вопрос по лаку, в тгм году попробывал акрило-полиуретановый, мне не понравился, слишком мягкий и как там не писали что с уф фильтром и прозразный через год все равно пожелтел. Сейчас нашёл вот такой: Лак Eskaro Marine lakk 90 типа яхтный, может кто что про него слышал?
А по поводу герметичности клапанов в обратку дул, сам чуть не лопнул.

Scooop писал(а):если абаши пропитан

если действительно пропитан, то у него плотность окажется высокой. Вырежи кусочек, померяй объем, взвесь, подели вес на объем.
Если получится больше 0.3 грамма на кубический сантиметр, то это так себе абаши.

oplot писал(а): 650, 648, 646, толуол, самолично пробовал... главное не перестараться с разбавлением... в среднем не более 10%, пропитка на по горячей заготовке, допускает,просто разогретой смолы (меньше чем заготовка), время пропитки ограничено остыванием деревяшки, остыла - прекратила впитывать... какая она жидкая не была бы...

Правильная пропитка эпоксикомпаундом, это когда в нем нет летучих растворителей. Ведь, при нанесении его раствора в ацетоне на горячее дерево, ацетон с т.кипения 56 град, вскипает в капилярах дерева, создает там повышенное давление и закупоривает их пузырьком. Кроме того, твердость и прочностные свойства таких покрытий значительно уступают, тем же но без летучих растворителей, потому что ацетон долго остается в отвержденной смоле, как пластификатор. Химики знают еще об одном коварном свойстве ацетона- он взаимодействует с аминными отвердителями, блокируя их. Пока большая часть ацетона не улетучится из компаунда (а происходит это медленно из-за повышения вязкости) и пока заблокированный отвердитель не освободится, влагой воздуха, степень полимеризации будет не высока.
Если хочется дополнительно снизить вязкость компаунда, то делается это с помощью активных разбавителей, типа ДЭГ. Если у вас такая старая эпоксидка, что по вязкости, ближе к густому меду, чем к сметане, и нет ДЭГ, то можно немного добавить этилацетата или толуола.

Istars писал(а):Правильная пропитка....

а какова пропорция тогда разбавителя? по правде говоря, по мне создал слой , потом укпрашательства, затем броня, и хватит, т.е пропитка по стольку по стольку... т.е пропитать на "клык" все равно не удастся если броня не сдюжет....???? И как пропитать густой ЭПО (по феншую) если приспичило? Я нагреваю заготовки обычным не строительным, для волос, феном... контроль температуры конечно аховый, но сильно нагреть деревяшку мне кажется так сложно... если я не прав, поправьте... Старой ЭПО у меня не осталось..., и сейчас я ее вообще не разбавляю, но когда то это делал и все прокатывало...

Istars писал(а): Правильная пропитка эпоксикомпаундом, это когда в нем нет летучих растворителей. Ведь, при нанесении его раствора в ацетоне на горячее дерево, ацетон с т.кипения 56 град, вскипает в капилярах дерева, создает там повышенное давление и закупоривает их пузырьком.

А можно такой "жидкостью" (епоксидка+ ацетон в расворителе) покрывать заготовки при комнатной температуре? что б не доводить ацетон до кипения нагревая болванки. В этом случае дерево впитает жидкую епоксидку?
