Андрей С писал(а):(а развода, увы, нет вовсе ).

Дошло, что можно было торцевать дисковые фрезы более грамотно.
Не на плоском абразивном камне произвольными движениями, а на выпуклом; вращением с помощью дрели.
Правда, придётся фрезу поочерёдно приклеивать к оправке то одним, то другим торцом, да ещё дрель на работу притащить (или казённую "арендовать").

Андрей С писал(а): Кажется, ты прозевал мой предыдущий пост здесь.
Там я поведал, что оклеил поверхность столика миллиметровой бумагой, что до предела упростило процесс выставления упора. Правда, наклеил кривовато, так что приходится вносить небольшую коррекцию.

Ну Андрей ты же технический человек, художественных техникумов вроде не заканчивал:
наклейка милимитровки дас тебе конечно что то, но точность будет складываться из погрешности наклейки милиметровки + точность глазомера и других факторов при установке упора (которая уже будет без измерительного инструмента типа штангельциркуль, т.е. весьма не очень

в случае установки с линейкой там мериельный инструмент все же присутствует и база берется имено от диска , т.е. цепь складывающих погрешностей меньше
я занимался мебелью , так настроить станок при пилении габаритных листов ДСП ламинированного меня кое чему научило (точность так около полумилиметра не более желательна)

Если диск пильный без развода, то тем более никакие боковые усилия на него нежелательны и требования к точности установки линейки повышеные (проверь пилением более длинного материала, хотя бы доски или фанеры с пол метра длиной, если не зажимает и неклинит то ты молодец) , просто если зажимает, то значит там между линейкой и диском клин, т.е. при милении материал давит на диск, диск греется и при длительной работе он в конечном итого станет выгнутым как блюдце, при сильном перегреве он форму блюдца сохранит даже после остывания, после этого диск можно практически выбросить.

Андрей С по поводу наждачки это конечно тебе решать, но все зависит от культуры производства и к чему стремиться, твердостплавный диск он вообще очень мало реагирует не образив, но практически сразу после начала пиления его вершинки острые отваливаются и пилиться практически всегда полутупым диском, когда надо качественный срез то пилят только дисками без твердосплавных вставок, конечно при том объеме что надо для воблера можно даже вообще любым диском напилить, но тут уже решает каждый сам как ему жить.
Я лет двадцать назад видел по телеку как столяр японский от одной деревяги выстрогал за один проход рубанком ручным непрерывную стружку длинной 20 метров, стружка была прозрачная . Он показал процесс точения ножа рубанка , как то у меня более расположенность к острому инструменту, при чем это в принципе достаточно соблюдать ряд правил и изначально быть заточеным на хорошо заточеный инструмент.

piton2 писал(а):........ зато новомодные аналоги по, если не космическим, то вполне по автомобильным ценам :
Облизывался сегодня в магазине Инструментальной компании №1 на Черной Речке. Там и Дремели есть, и оснастка к ним ..

[/quote]

Хороший ресурс по ДРИМЕЛЕПОДОБНЫМ машинкам и инструменту к ним.
http://forum.guns.ru/forummessage/97/141876-109.html" onclick="window.open(this.href);return false;
Там куча фанатиков дримелистов,проксионистов, скилистов и других им подобных

Аркадий писал(а): Хороший ресурс по ДРИМЕЛЕПОДОБНЫМ машинкам и инструменту к ним.
http://forum.guns.ru/forummessage/97/141876-109.html" onclick="window.open(this.href);return false;
Там куча фанатиков дримелистов,проксионистов, скилистов и других им подобных

Ну, на Ганзе (одна большая палата для разного рода маньяков ) я и без того часто бываю и с этой темой знаком. Но мне больше нравится две аналогичные темы на МастерСити тем более их ведет представитель главного поставщика в Россию - спокойно, технически грамотно:
http://www.mastercity.ru/showthread.php?t=40185" onclick="window.open(this.href);return false;
http://www.mastercity.ru/vforum/showthr ... xon+dremel" onclick="window.open(this.href);return false;
Доделал своё простейшее - амеба, ой !, тисочки столярные. Из фото по-моему все понятно. Прижимная планка скользит по трубчатым направляющим, толкается обычным болтом М10*120, гайка врезана в переднюю планку и залита эпоксидкой (предварительно на гранях гайки дремелем сделал насечки). Передний и задний бруски прихвачены к основанию саморезами, которые одновременно и фиксируют направляющцю, для надежности - еще и на эпоксидный клей посажены (бруски). Конечно все топорно и неправильно, но что-то мудрить без винта с правильной упорной резьбой просто не хочется. Основание - лиственница бруски сверху - можжевельник. Все от поддонов. Вместо ручки - накидной (хотя торцовый было бы удобнее ..., а нету и не будет - не нужен он в домашнем хозяйстве) ключ на 17

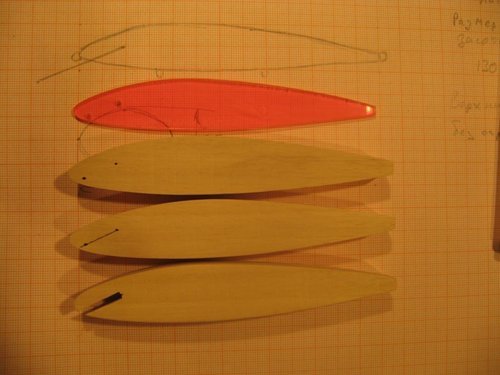

Пара отверстий в шаблоне заметно облегчают разметку пропила под лопасть.
Доклад окончен.

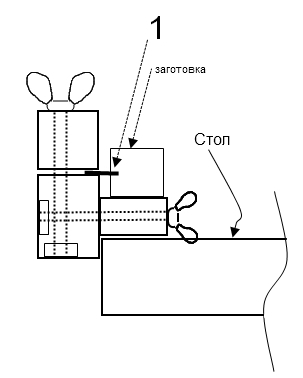

Пришла в голову вот такая идея, приспособа для пропила под каркас. Материал дерево. Стоит ли заморачиваться? или есть ошибка которую видней со стороны?

Серёжа привет!!! Если можно чють дополню на эскизе указал стрелкой .Уменьшил-бы размер именно этой стороны для того что если пойдёт мелкая серия заготовок то просто перевернул и режешь пропил.Не надо никаких подкладок.если не понял напиши я не в обиде Святое дело товарищу помочь.( не получается вставить рисунок: Расширение bmp запрещено администратором. опора на что ложиш заготовку нижнюю часть уменьшить в размере-толщине. Хорошая идея если воблеры с каркасом

sergei07 писал(а):или есть ошибка которую видней со стороны?

Боюсь, что работать будет. (мыши плакали, кололись, но продолжали грызть кактус)
**Пока не понял, будет ли регулировка по высоте? сегодня толщина заготовки 10 мм, завтра - 16.
**Второе. нижняя деталь должна быть расширена. Подставка, ножки - что-либо, что было бы шире боковой. Цель - опора. На заготовку-то давить приходится, хоть чуть-чуть, но прижимать ее к боковой детали. Так вот, чтоб не кувыркалась.
**Еще проблема - затрудненное скольжение заготовки по боковой детали.Боковая деталь, соответственно - металл.
**Верхняя деталь должна иметь небольшой бортик, в который будет упираться полотно, иначе полотно будет загоняться вглубь.
**Глубина пропила = ширина полотна минус ширина зажатой части полотна. Меньше половины не зажмешь. Остального хватит?

?? А чем плохо банальное стусло ??
Или импровизация на его тему, в которую можно зажать заготовку?
Я уж не говорю про специально для этого предназначенный станочек с пилой, цена вопроса от 600 рублей, но это уже не своими руками
Вот типа такого:
http://instrumentnsk.ru/catalog/details ... r-1545_z01

Евгений 55 писал(а):Не надо никаких подкладок.если не понял напиши я не в обиде Святое дело товарищу помочь.

Спасибо,ни чего не понял

vdv писал(а):**Пока не понял, будет ли регулировка по высоте? сегодня толщина заготовки 10 мм, завтра - 16.

На первом рисунке( с лева) показан вертикальный пропил под болты, именно благодаря им горизонтальная часть будет регулироваться по высоте.

**Второе. нижняя деталь должна быть расширена.

С этим согласен, на рисунке размеры деталей просто для наглядности.

**Еще проблема - затрудненное скольжение заготовки по боковой детали.Боковая деталь, соответственно - металл.

Здесь думаю проблем не будет, усилия и давления очень малы.

**Верхняя деталь должна иметь небольшой бортик, в который будет упираться полотно, иначе полотно будет загоняться вглубь.

На это место я тоже обратил внимание, но думаю что полотно не сдвинется, а вот если подложить такое же полотно с другой стороны шпильки, зажим будет лучше.

**Глубина пропила = ширина полотна минус ширина зажатой части полотна. Меньше половины не зажмешь. Остального хватит?

Есть например широкие, двухсторонние полотна.

Я уж не говорю про специально для этого предназначенный станочек с пилой, цена вопроса от 600 рублей, но это уже не своими руками

Для десятка воблеров в месяц, думаю не стоит.

sergei07 писал(а):вот если подложить такое же полотно с другой стороны шпильки, зажим будет лучше.

еще лучше, чем мое предложение.

sergei07 писал(а):усилия и давления очень малы

читай про мышей еще раз
Ну возьми П-образный профиль, какие проблемы?

На мой взгляд не специалиста должно работать.
Если скольжение будет хромать, то лакировка, или наклейка пластика или металла решит проблему. У меня есть отдалённо похожее, но вместо пилы шкурка прилеплена, угол в 90 градусов на заготовке выставляю (или думаю что 90 ) Наклеил стеклотекстолит. Только не проблему скольжения решал, а ровности "столешницы" добивался.
Пилы разные бывают. Видел в продаже наборы пилок для типа канцелярских ножей. Она шире на много ножовочного полотна.
Потребуются ещё набор направляющих что бы ровно "стол" выставить. Из дерева или пластика. Вставляешь направляющую между пилой и столом и закрепляешь стол ровненько.

vdv писал(а):читай про мышей еще раз
Ну возьми П-образный профиль, какие проблемы?

Вообщем попробую сделать, если что -то получиться покажу.

Можно ещё столешницу приклеить, а высоту пилы прокладками регулировать.

Ikel писал(а):Можно ещё столешницу приклеить, а высоту пилы прокладками регулировать.

Можно просто на край стола положить.

sergei07 писал(а):Спасибо,ни чего не понял

Я то же ничего не понял, про что Женя написал?
Сергей, скользить будет плохо, будут рывки...и следствие подпрыгивание заготовки, и неточность в прорези. Можно положить заготовку на угольник(сделанный из фанеры, или металлический) а вот угольник было бы хорошо поставить на колёсики(подшибники, это не сложно, типа каретка будет...)

vdv писал(а):Я уж не говорю про специально для этого предназначенный станочек с пилой, цена вопроса от 600 рублей, но это уже не своими руками

Дима , этой пилой могу размахнуться и выбросить нафиг (лежит на болконе, чудо техники) они только в магазине да на картинках красивы ....работать с ними нельзя, точности никакой, я простой пилкой ,держа заготовку в руках, прямее выпиливаю, чем на такой фигне от 600 рублёв ...

sergei07
Сергей, мысль интересная конечно... Но!!! я бы посоветовал посмотреть в другую сторону. Эл. дрель, насадка с дисковой фрезой, штатив. Остальной принцип тот же что в твоём эскизе. Штатив с зажимом дрели можно купить или самому смастрячить. Удачи.

Мы с сыном делаем так. Причём идея взята где-то здесь, на Стриборге

Stekloduv писал(а):Дима , этой пилой могу размахнуться и выбросить нафиг

Вот бы мне балкон попала!?

BrodygaSPb писал(а):Эл. дрель, насадка с дисковой фрезой, штатив.

Эл. дрель, штатив, есть у меня. Да и фрезу найти можно, просто пришла в голову такая идея. Мне показалось не сложно да и пригодиться может кому.

Volf писал(а):Мы с сыном делаем так. Причём идея взята где-то здесь, на Стриборге

Павел, все гениальное просто. Кстати заметил на столе лишнюю вещь

Volf писал(а):Мы с сыном делаем так. Причём идея взята где-то здесь, на Стриборге

Нет Павел, это проскочит только с бальзой. С абашой и другими деревами это не прокатит, а вот дрель пойдёт, но это уже станок ...
