[санек]

Ребята спасибо будем пробовать, а то всю голову сломал, фоток станка нету, делал как на фото. так как очень экономит место ,вот чуток видео каретка ходит по направляющей за счет шпильки люфтов нет http://youtu.be/ThxJq_J_reU" onclick="window.open(this.href);return false; . По поводу фрез как выбирать ничего в этом не понимаю , если я правильно понял больше режущих кромок это уже по металлу фрезы? (так как по дереву больше двух не встречал) в сельпо сказали что фрезы по металлу будут гореть на дереве


[55rus_JOVAN]

не знаю для чего предназначены фрезы которыми пользуюсь - покупал в отделе где продаётся всё для Дремеля... Если обрабатывать березу, то через какое-то время фрезы тупятся и немного подгорают.... Если абаши или липа - все нормально работает. С бальзой не работал. Фрезы использую в виде шарика. Диаметр 8 мм. Получается даже чешуя и глаза - оригинал у меня не работающий китайский воблер.
С уважением, Евген/JOVAN.

[санек]

ок спасибо попробую поискать другие фрезы

[санек]

Получается даже чешуя и глаза - оригинал у меня не работающий китайский воблер.

А можно. если не трудно фото станка?

[55rus_JOVAN]

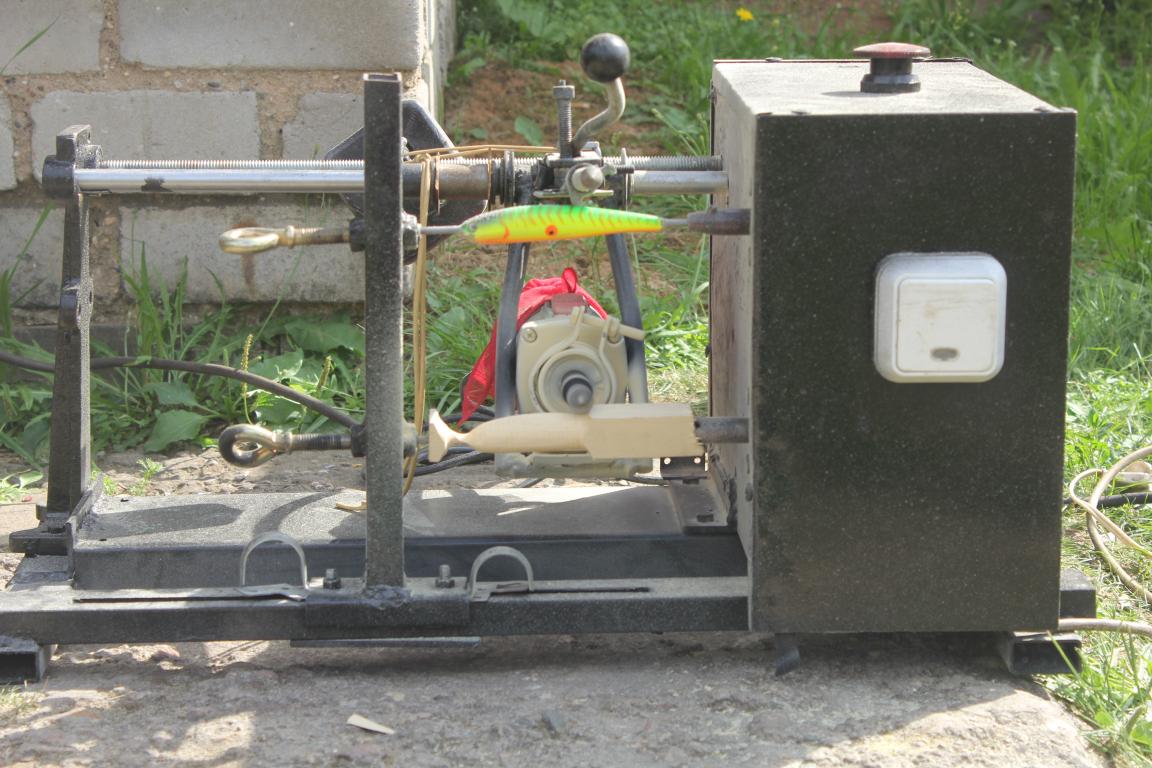

http://foto.rambler.ru/users/rossi_0912 ... /47908465/" onclick="window.open(this.href);return false; вот тут можно посмотреть...

[санек]

У меня первый станок тоже был такой, но занимал очень много места .С ним я намучался по незнанию все на сварку без болтов, креплений, пришло время к настройке тут и запрыгал МОЛОДОЙ!!! А теперь всего 60 см в длину компактно и максимум заготовку можно сунуть 40 см, (ручка от молотка)

[gogolzmej]

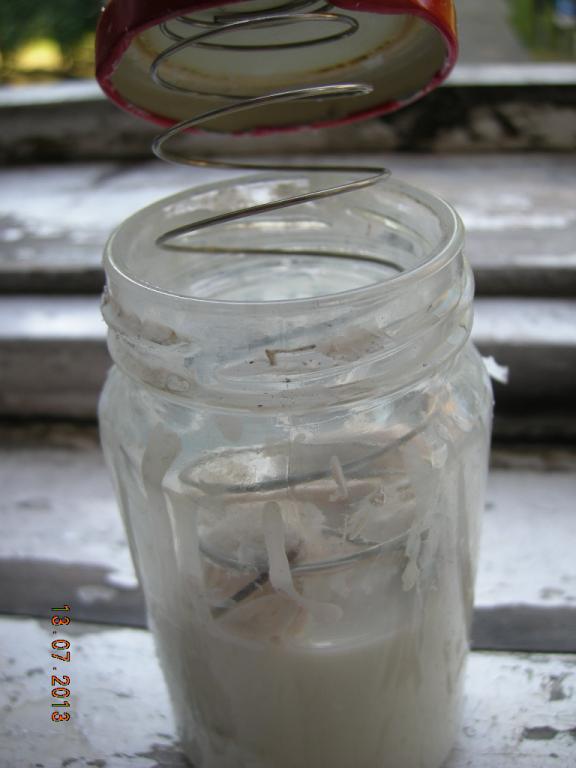

Простая пружинка позволяет утопить любое количетво заготовок . Очень удобно .

[санек]

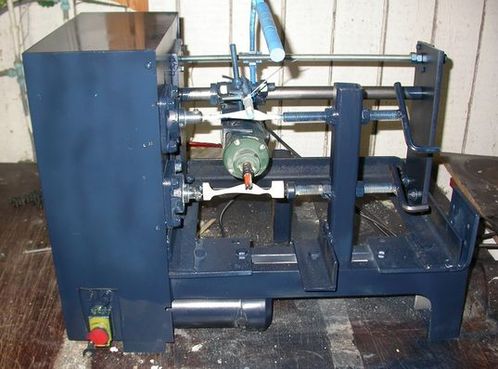

всем привет вот фото станка извиняйте за качество был мимолетом быстренько на тел снял http://youtu.be/jHjNB8VcM8k" onclick="window.open(this.href);return false;, думаю будет понятно кто в теме.

[oplot]

всем привет вот фото станка извиняйте за качество был мимолетом быстренько на тел снял http://youtu.be/jHjNB8VcM8k" onclick="window.open(this.href);return false;, думаю будет понятно кто в теме.

Мала скорость вращения заготовка - модель, получился винторезный станок, увеличишь скорость - резьбы не будет.... либо подачу уменьшить, но по мне, можно скорость вращения раза в два увеличить, а то и больше.. , есле фреза скакать начнет то нагрузи ее, создай прижим в разумных пределах- груз подвнсь.... Станок хороший. компактный.. Ты каркас цельный ставишь или скрутки? Если цельный, то можно пропилинный заранее брусок зажимать ... намного проще потом и лопасть врезать... появится база.. линия симетрии, останется приспособу сделать ее в прорезь, а площадку для пропила можно поворотной сделать, под разные углы. или оринтируясь по нему, насаживая на пропил подводить к маленькой дисковой фрезе пол разными углами.., а можно и в прямоугольном бруске сразу не глубокий или полный пропил, лишь бы заготовка выдержала нагрузку от фрезы, под лопасть сообразить.

[санек]

По поводу увеличения скорости модели тоже думаю, но пока не выходит. Mаксимум что смог сделать (как раз на видео)это с 7 мин перешел на 4 минуты на 100 мм заготовку (поменял звездочку). Чтобы еще увеличить скорость надо на двигатель по-больше звезду ставить, но там не очень много места, либо ставить другой двигатель.

[oplot]

Нарисуй схему зубчатой передачи, может, что и придумаем вместе. или хотябы опиши, сколько звезд в системе судя по одинаковому направлению заготовка-модель по звезде на каждом валу и между ними промежуточная звезда и ты ее крутишь движком или еще есть звезды? Продольная подача завязана на этот же движек?

Я видел подобный станок, но там использованы автомобильные шкивы под зубчатый ремень от ГРМ

[санек]

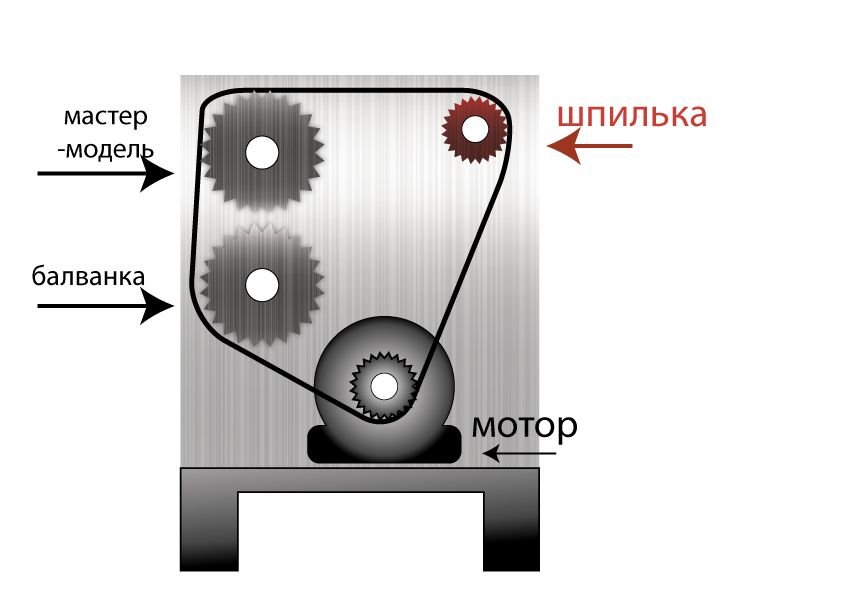

Алексей если грубо, то вот так выглядят кишки один мотор тянет всё, красную уменьшил увеличилась скорость.

[oplot]

Алексей если грубо, то вот так выглядят кишки один мотор тянет всё, красную уменьшил увеличилась скорость.

Я видел подобный станок, но там использованы автомобильные шкивы под зубчатый ремень от ГРМ

Я от этой схемы отказался... Мне показалась что жесткая зависимость подачи и вращения модель-заготовка, не дает гибкости в выборе режимов резки. И хотя в принципе и эта система будет работать на обратном ходе (при обработке не за один проход), но через остановку всей системы, я не пробовал но подозреваю , что это не есть гуд...
При этой схеме , я б всеж использовал бы 2-а мотора (скинул бы ремень с звездочки шпильки и вращал ее отдельно) , например от шуриков с редукторами (у нас б.у без аккумулятора примерно 250 руб.), и имел бы возможность менять режимы в широких пределах, под разные материалы и фрезы.

[doob]

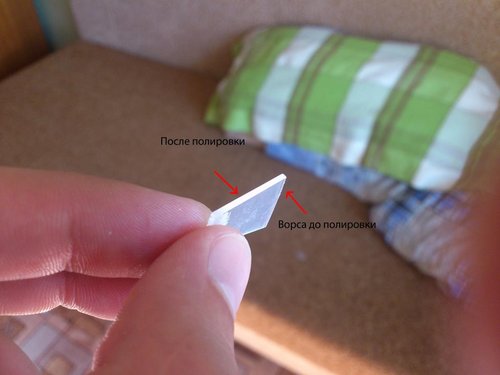

Как-то шла речь о полировке торцов поликарбонатных лопастей.

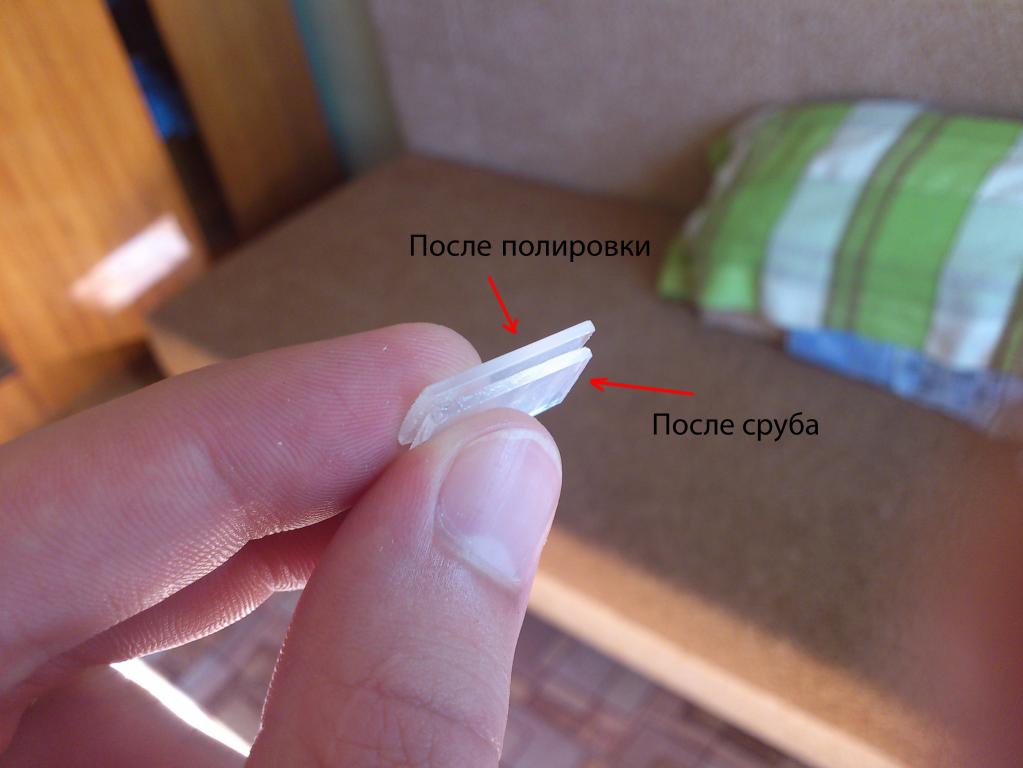

После сруба остается не очень ровная поверхность, которую доводим до ума или напильником, или наждачкой, или камнем. но потом появляется ворса, от которой сложно избавиться. Сегодня случайно "допЭтрал" потереть об бумагу. Получилась идеально ровная, гладка поверхность без ворсы и царапин. Обычный лист А4 в 4 раза сложить и вперед!

[doob]

Продолжаю флудить))

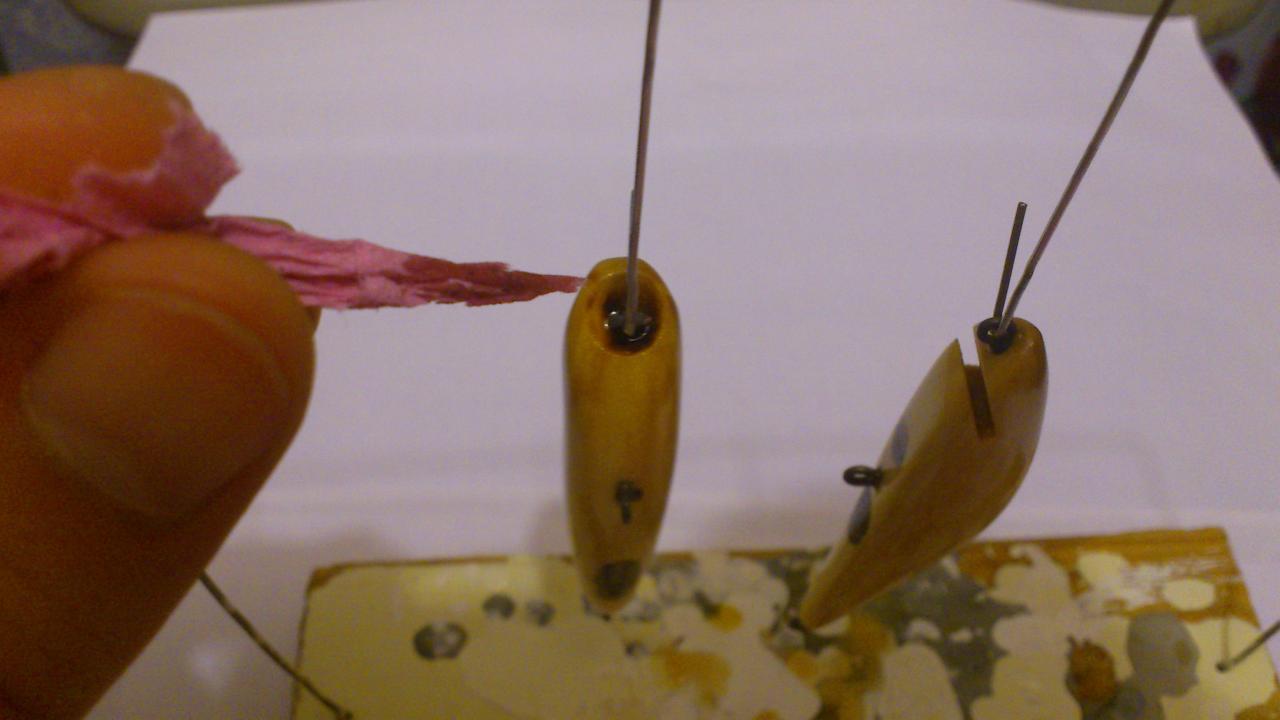

Все, кто делал попперы - сталкивался с проблемой, когда лак, или грунт остаются "во рту". Если повесить вниз головой - тогда лак накапливается на гранях "рта".
Лучшее решение - это вешать вверх головой и вымакивать лак, или грунт из "плевалки". Так-же можно поступать и с глазницами и с прорезями под лопатку и у составников между секциями. Лучше всего для этого дела подходит мягкая туалетная бумага. Нет наплывов, капель, толстых слоев и тд.

[Slawich]

Все, кто делал попперы - сталкивался с проблемой, когда лак, или грунт остаются "во рту

Хлюпалку промокаю ватными палочками.Если не разлохмачена-волосков не остаётся.

[doob]

Хлюпалку промокаю ватными палочками.

Я один раз так попробовал. И отказался. Во-первых ворса по лаку. Во-вторых бумага впитывает постепенно, то-есть можно дозировать, чтобы досуха не впитало. В-третьих бумага может влезть туда, куда вата не влезет. Можно пальцами скатать бумагу до толщины зубочистки.

[Slawich]

Можно пальцами скатать бумагу до толщины зубочистки.

дело личное,меня устраивает Однако,попробую и по-твоему! СПС

[doob]

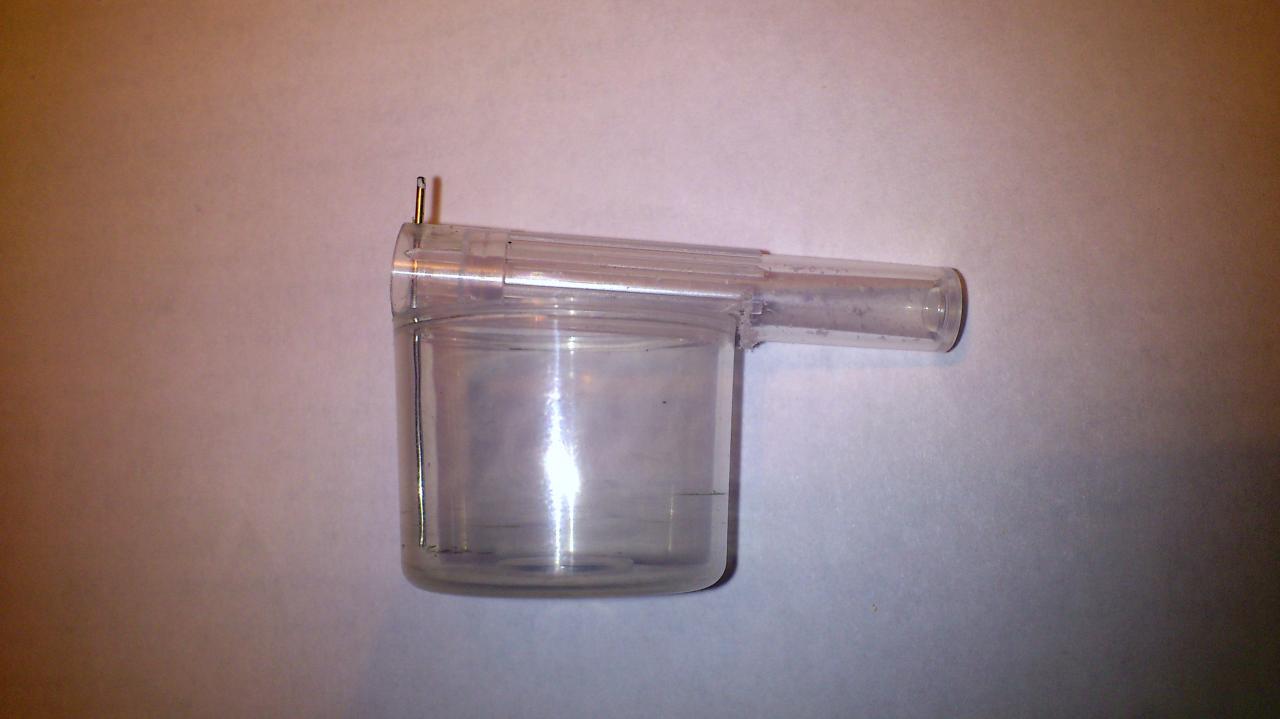

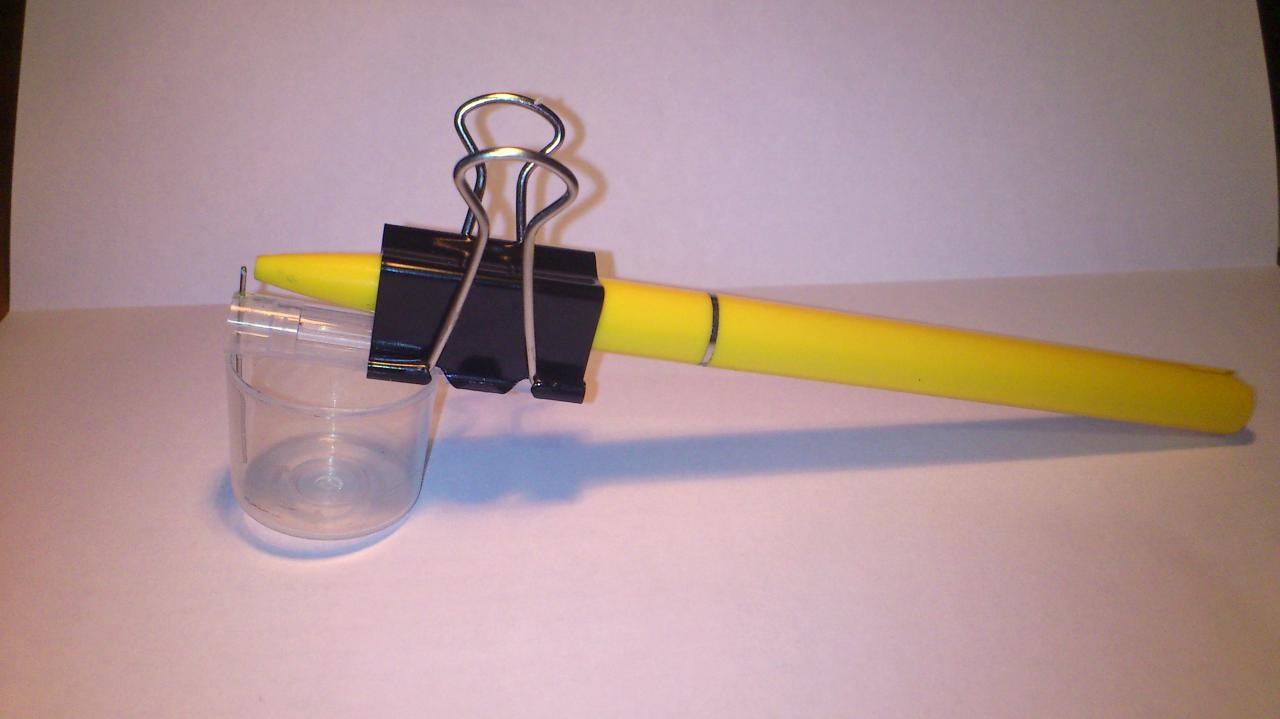

Зубограф. Пока не аэрограф. Не те объемы.

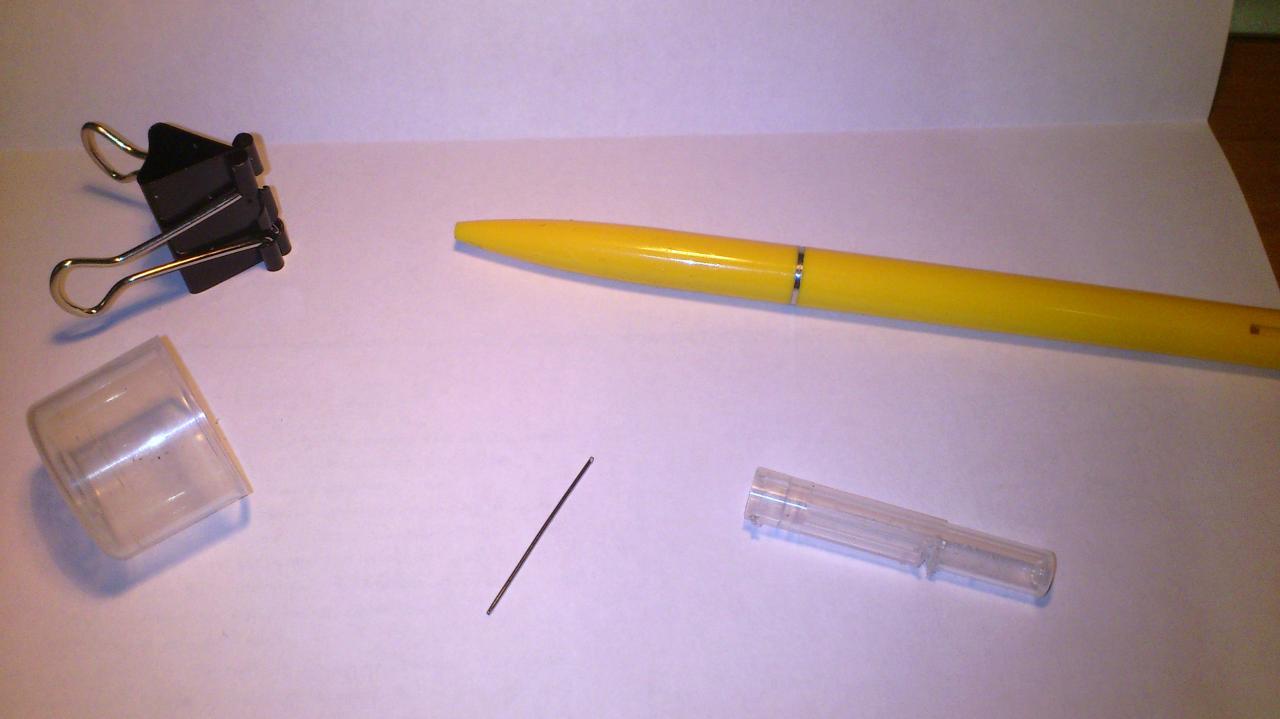

Из чего состоит, думаю, описывать не стоит. И так все видно.
Долго подбирал диаметры сопла и трубочки. В данный момент лучший результат.
Сегодня вот только додумал крепление крышечки. Теперь можно и с трафаретами поиграться. Раньше две руки были заняты.
В крышичке удобно разводить краску по 1-2 ml. Видно цвет при смешивании. Моется все тоже очень быстро. бздынь!

[Slawich]

Принцип зубографа известен всем,но в данном случае непонятно,что из чего взято.Да и с крышечкой... Такая прозрачная,что её не видно?

[Slawich]

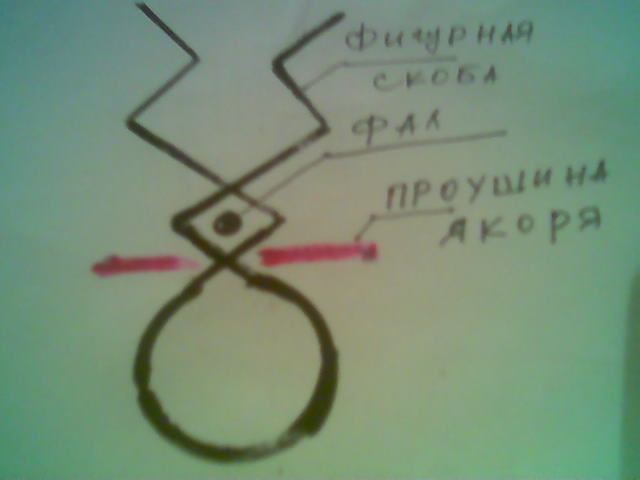

У рыболоного магазина увидел,как мужик выдернув что-то из нового якоря хочет выкинуть.Остановил его.Сдуру? Покрутил-повертел железку в руках-торкнуло-спасалка для якоря!Батарея телефона сдохла-только зарисовал.

крепится в верхней проушине,коренной конец фала-к нижней.Кольцо скрепки-стопор.
