Воблер своими руками (2)Архив

[Slawich]

Ни разу не ломались,хотя повторюсь-ловлю и на вертушки...

[vdv]

И поликарбонат, и полистирол, и плексиглас (оргстекло), и поливинилхлорид, тескаются от воздействия нитрорастворителей. Думаю и пробионат не лишён этого свойства, раз уж он тоже нитрорастворим.

Думается, как раз оттого, что пробионат хорошо растворим нитрорастворителем, он не теряет своей прочности от них. Растворился - застыл. Что подтверждается успешным вклеиванием пробионатных лопастей на клей из разведенного пробионата
Тот же поликарбонат или оргстекло прекрасно клеятся дихлорэтаном - и вот тут-то их прочность не теряется.
Потому как дихлорэтан для них растворитель, и он не в порах-трещинках распределяется, а материал "поедает".
Нитрорастворитель же, проникая в поры акрилового пластика, должен куда-то испаряться, материал он растворить не может, как результат, пары растворителя материал и рвут.

Добавлено спустя 17 минут 53 секунды:

или так

Стеклотекстолит, говорите? ладно...
Что-то вот осталось у меня на днях разведенной эпоксидки несколько грамм. Жаба, как всегда, орет - куда столько развел? ладно...
беру какую-то хитровыпуклую фигню из очень плохо клеющегося пластика, выкладываю слоев десять промокашки, пропитываю этой эпоксидкой.
Даю высохнуть. Получается весьма плохого качества пластик. Пробую сломать - однако, не вот прям запросто сломалось!

Вывод. Если взять вместо промокашки стеклоткань, а форму из того же ПЭТ или фторопласта выточить двухстороннюю (пуансон-матрица) - то можно делать лопасть из стеклотекстолита, которая будет:
- нужной формы (причем с хорошей повторяемостью)
- хорошей прочности
- прекрасно клеющейся той же эпоксидкой
осталось найти материалы и придумать, как сделать эти самые пуансон с матрицей.

[sergei07]

Если взять вместо промокашки стеклоткань, а форму из того же ПЭТ или фторопласта выточить двухстороннюю (пуансон-матрица) - то можно делать лопасть из стеклотекстолита, которая будет:
- нужной формы (причем с хорошей повторяемостью)
- хорошей прочности

Вполне может получится, и даже почти прозрачная.

[vdv]

Ещё смущает скорость изготовления , сколько суток пройдёт пока лопасть высохнет? Может какую быструю пробовать? А крепость у неё как интересно, страдать не буде от скорости?

думается мне, что если делать с обычной эпо, то уже часов через 8-10 смело можно вклеивать. Во всяком случае, обрезать края (ведь класть надо с нахлестом, с запасом).
Спустя сутки она уже совсем твердая. А окончательная прочность - еще пара суток, но ведь это же время требуется еще и клею, чтоб застыл в прорези и прочность набрал.
Вклеивать, разумеется, уже именно на эпоксидку - иначе зачем вся эта затея?

Быструю, пожалуй, не стоит брать. Важно, чтоб стеклоткань пропиталась хорошо. и чем больше на это время выделить - тем лучше.

ИМХО, изготовление пресс-формы - самое сложное... Тут ведь еще надо как-то угадать, чтоб эпо за первые пару часов не вытекала.
А учитывая эту сложность, пресс-форм вряд ли будет много. Так что лопасти одной модели будут штамповаться со скоростью 2 шт в день. По мне, так приемлемо.

[Ikel]

Аркадий Из гипса форму сделай. Отливок на 6-10 хватит, в зависимости от размера. В качестве "модели" можно сверло использовать, или кусок толстой проволоки. Если понравиться, можно сделать из мягкого алюминия с помощью мощных тисков или пресса. Информации в сети по этому вопросу полно. Если надо могу поискать.
Окунать в свинец не обязательно, можно ковшиком заливать в формы. Возможно что-то есть из готовых форм фирмы Do it. Американская контора делает формы из силумина или алюминия для самодельщиков и малопоточников. В России был диллер. Кто, не знаю.


Лопату из стеклотектолита можно сделать в домашних условиях. Можно использовать и быструю эпоксидку, только тогда стеклоткать надо тщательнее пропитывать. Форму под это дело можно из гипса сделать только разделительный слой нужен из воска или силикона. Стеклоткань "прозрачнеет" при пропитке эпоксидкой. Без вакуумирования возможны пузырьки воздуха, которые уменьшают прочность. Я похожим образом корпуса для воблеров делал, только не из стеклоткани

[vdv]

Возможно что-то есть из готовых форм фирмы Do it. Американская контора делает формы из силумина или алюминия для самодельщиков и малопоточников. В России был диллер.

Ты этих имел в виду?
http://do-itmolds.com/dealer-locator-detail!Russia" onclick="window.open(this.href);return false;
Dealers in Russia
City Store Address Contact Info
Taldomskaya ul. Erebus d.5, k.1, Taldomskaya ul., 127635 Russia Fax: 7-095-905-3086
erebus-fisherman@mail.ru

[Ikel]

Они самые. В разделе Sinker Molds есть стики-палочки под вертлюжки и проволочные колечки. Весь вопрос что есть в наличии у диллера.

[санек]

фирма Do it. Американская контора

Я как то им писал но не получил ответа, Аркадий все намного проще нарисовал то что надо и отправил на ЧПУ щас у каждой рекламной конторы станки стоят

[piton2]

"промокашка" пропитанная эпоксидным клеем - это гетинакс Из простой ткани- смесовки (65% синтетика 35% хлопок) делал для "внутренних нужд" ножны для псевдометательного клинка" http://fotki.yandex.ru/users/pet485/view/459448/?page=1" onclick="window.open(this.href);return false; . Сделать таким же способом лопасти даже и пробовать не буду - ибо получится просто фигня. Со стклатканью тоже не все так ажурно: нужно найти требуемой толщины, работать обязательно со средствами защиты (по дурости разок пренебрег перчатками потом чуть руки до костей не расчесал ), да и работать не так просто, особенно по первости - края у стеклоткани сыпятся, укладывать слои нужно обязательно чтобы в двух соседних слоях основа шла перпендикулярно (т.е в оном слое в одном направление основа, в другом слое в том же направлении утОк). Нафиг-нафиг (таким макаром дойдем до того, что будем сами шнуры плести, а крючки - ковать ) . В радиотоварах говорят готовый текстолит водится - вот туда и надо наведаться .

Может кто подскажет, как сделать ровный пруток хотя бы пару см длинной из свинца (диаметр 3-8 мм), в дерево лил получается неровная фигня, предполагаю, что делать форму из двух половин и окунать в горячий свинец?

Аркадий, сделать форму очень просто :

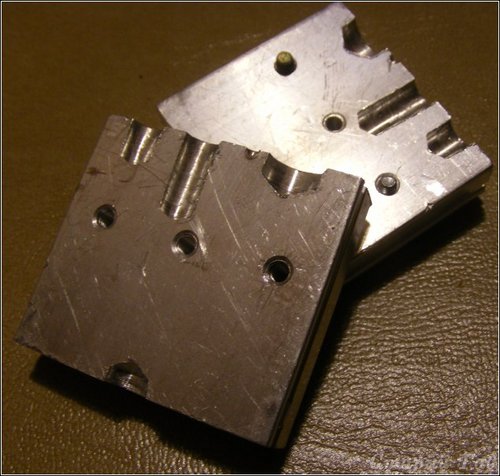

примитивная форма для отливки огрузки 5*5, 5*10 и 8*5 мм

моя "форма" в девичестве была радиаторами охлаждения транзисторов UPC (источника бесперебойного питания) - пластины толщиной 10 мм из алюминиевого сплава. Сверлильный станок у тебя есть берешь 2 пластины сжимаешь, сверлишь ближе к краю отверстие нужного диаметра, заглушаешь то отверстие со стороны сверловки, потом перпендикулярно готовому каналу сверлишь сверлом большого диаметра литник. Я свое безобразие делал ручной дрелью, поэтому на правильную конструкцию даже и не замахивался - навыки не позволяют. за это огреб геморрой с заливкой расплава - даже чайной ложкой с отформованным "клювом" лить очень фигово

[Евгений 55]

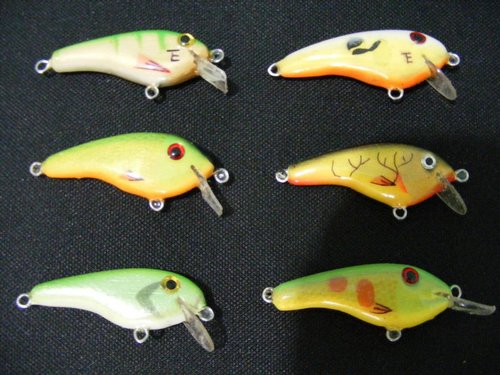

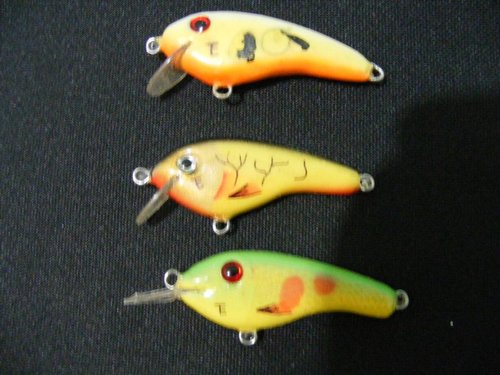

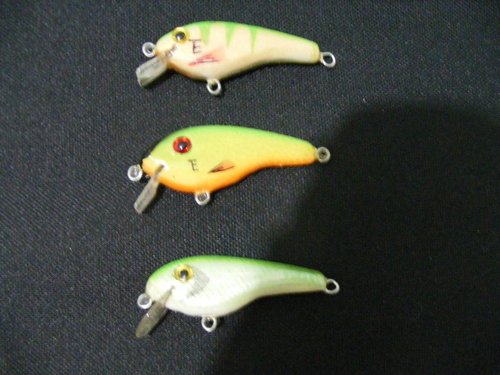

Вот резанул чуток воблерков Бальса 50мм тонущие и окунёвый плавающий. Для реки Иордан

Огрузка до и после брюшной петли. Вес от 5до7грамм Все мы чему-то здесь учимся

Ваши замечания .если сделал что-то нетак.

[vdv]

"промокашка" пропитанная эпоксидным клеем - это гетинакс

А вот и нет!!! В гетинаксе другая пропитка. Хотя да, бумага. А вот какой клей - убей не помню, чуть ли даже не шеллак

В радиотоварах говорят готовый текстолит водится - вот туда и надо наведаться

Что, и гнутый есть???
Кстати, в принципе, тоже идея. Этот готовый в несколько слоев той же эпоксидкой клеить. Вырезать часть бортика, другую, пошире и внахлест, третью если надо... Выклеить таким образом примерную форму, а потом уж доработать напильником мдя... зато не чесаться

Насчет гемора со стеклотканью и неприятностей из-за стекловолокна ты совершенно прав. Ее еще и отжигать надо...
Однако ищется способ сделать прочные лопасти выгнутые по некоторому профилю. Ну, скажем, ковшиком.
И чтобы они клеились, в отличие от того же ПЭТ.
И чтоб полегче металлических.

[Stekloduv]

Однако ищется способ сделать прочные лопасти выгнутые по некоторому профилю. Ну, скажем, ковшиком.
И чтобы они клеились, в отличие от того же ПЭТ.
И чтоб полегче металлических.

Я наверно нашёл
http://www.kviller.lv/russian/Vekaplans/Vekap2.html" onclick="window.open(this.href);return false;

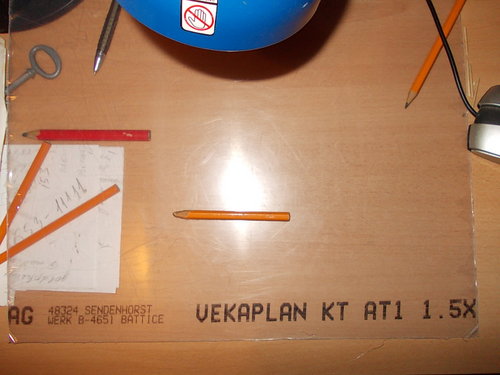

вот такая ннадпись на моём....

[Ikel]

vdv Не уверен, что чесаться не будешь В стеклотектолите та же стеклоткань.

Однако ищется способ сделать прочные лопасти выгнутые по некоторому профилю. Ну, скажем, ковшиком.
И чтобы они клеились, в отличие от того же ПЭТ.

Истарс писал, что ПЭТ реально клеить после какого-то вымачивания то ли в керосине, то ли в растворителе. На форуме эта информация есть, только искать надо. А проще у него самого спросить.
Вместо стеклотками можно кевларовую ткань использовать. Проблемы с чесанием нет. Есть проблема с отрезанием Цвет - светложёлтый. На сколько композит прочный не скажу, надо пробовать. Угольную ткань в чистом виде не стану рекомендовать, хрупкая. Ну и переходные варианты стеклоткань с кевларом, кевлар с углетканью. Поле для экспериментов не паханное. Только не обещаю что это будет дёшево.
Для начале экспериментов, возьми ткань эпоксидкой залей. ХБ ткань+эпоксид это текстолит, если не путаю. Извращённый вариант стеклоткани можно в строительных посмотреть. Там есть такая лента для заделывания стыков регипса. Она из стеклотками, только дырявая дюже. Но как прокладка между слоями ткани вполне подойдёт, и упрочит конструкцию.

[piton2]

Вместо стеклотками можно кевларовую ткань использовать.

А не получится как у того легендарного тульского слесаря из анекдотов, что из ворованных деталей пытался самовар собрать: сколько не пытались сделать лопатку для воблера, все бронежилет второго класса защиты получался?
Закончил еще одну и последнюю уже попытку копирайта - типа встречайте Лорд и его бастрады. Получились даже не реплики , а пародии на один очень известный и хороший (как говорится из разряда маст хэв) воблер. Осина, 44 мм, огружен до и после (а так же в промежуток между проволочками) брюшной петли. Плавающий. На фото с тройниками ST-41 №12 ( в будущем, как до лета доживем, возможно заменю хвостовые тройники на одинарники Оwner S-75K #6). Каркас цельногнутый из проволоки 0.8, пропитка и один слой после фольгирования ( для лучшей агдезии - у моего водного ПУ лака приставучесть к фольге никакая) - лак АУ271. Краски водные акриловые, кисточкой (полоски на "барбусе" кисточкой №1 - чтобы нормально рисовать полоски оказалось 10 минутной тренировке мало) . Финиш водный ПУ лак, полуматовый. Игра на оригинал не похожа ни разу: примерно вдвое выше по частоте и меньше по амплитуде , да еще "от головы".

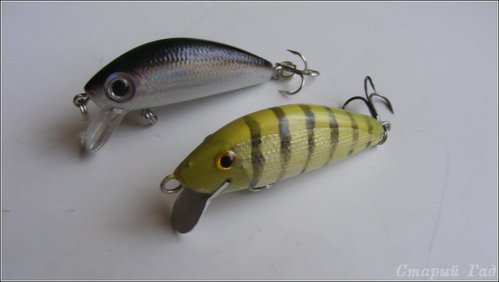

оригинал и пародия на него

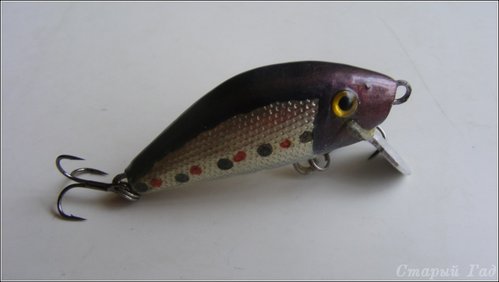

еще один незаконнорожденный :)

[Chip]

Вот резанул чуток воблерков Бальса 50мм тонущие и окунёвый плавающий. Для реки Иордан

Вложение DSCF3592.JPG больше недоступно

Огрузка до и после брюшной петли. Вес от 5до7грамм Все мы чему-то здесь учимся

Вложение DSCF3593.JPG больше недоступно

Вложение DSCF3594.JPG больше недоступно

Ваши замечания .если сделал что-то нетак.

Женя,меня интересует фото№2,нижний:
Угол лопасти глубинник,плоская форма-должен хорошо частотно играть,но петля передняя задрана вверх...какая игра получилась?

Делал похожего-мой колбасится сильно (частотник)

Добавлено спустя 22 минуты 22 секунды:
пользуюсь пока яхтлаком,на некоторых вобах лопасть вклеиваю после покраски и лакировки,на некоторых сразу при вклейке каркаса-встает вопрос защиты лопаты от лкм.
пробовал заклеивать скотчем.затем маляркой,случайно попробовал канцелярский клей:обезжирил для снятия лака(у жены стащил),намазал кисточкой клей(оч. густой),сохнет долго-день,но...
снимается пленкой за секунду,также чистится петля-лопату чистить не надо(даже на малярке иногда протекало),мне понравилось(ИМХО)-лак его не смывает и не растворяет.

[Евгений 55]

Женя,меня интересует фото№2,нижний:
Угол лопасти глубинник,плоская форма-должен хорошо частотно играть,но петля передняя задрана вверх...какая игра получилась?

Делал похожего-мой колбасится сильно (частотник)

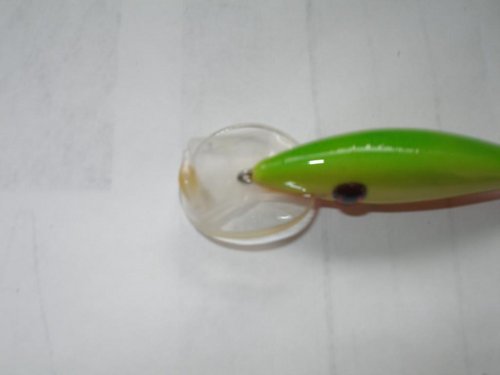

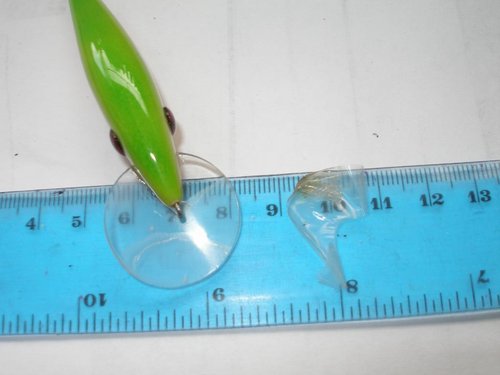

Во время обучения его (их)плаванию в ванной менял лопатки и етому подошла лопатка в виде ковшичка(задумка была на Zобразную но игра мне не понраву сцуко ложился на бок .а поменяв на ковшик всё изменилось.Не мелкочастотная мне понравилась и рыбе думаю по душе будет.Воткак-то так.Как делать ковшичек я поместил в теме "ПРиспособления и инструменты."А почему вклеиваешь до финиша Я лично после покраски учу плавать после небольшая сушка лакировка вклейка лопасти и2-3 финишныхпокрытия. Лак Полиуретановый паркетный без всякихизменений после сушки(Нет желтизны как после яхтного) Лопатку можеш закрыть просто бумагой скотчем но клеевая поверхность сверху.Ого как много букоФФФФф

[domowoi]

Привет всем!

Аркадий

Чтоб сделать форму ,под определеный диаметр,возми гвоздь,проволоку какой нужно диаметр и обмотай газетной бумагой
слоев несколько.Ну чтоб не распускалось в конце слоев проклей б.клеем. Сними с гвоздя,проволоки получится трубочка.
Один конец трубки закрути,заткни чем ли бо и этим концом в сухой песок, а вдругой залевай расплавленый свинец.
Получается вполне приличный кругляк.

[vdv]

пользуюсь пока яхтлаком, вопрос защиты лопаты от лкм.

дык... не пользуйся уже яхтлаком

обезжирил для снятия лака(у жены стащил)

который "для снятия лака у жены" не содержит ли любимых акрилом растворителей типа ацетона?

попробовал канцелярский клей

пробовал для той же цели латекс. сохнет быстро, весьма герметично получается... не помню почему, но отказался от этой мысли. Вернулся к малярке.

Я наверно нашёл

Жду результатов эксперимента. Первый раз про прозрачный ПВХ слышу...
Если не сложно, для начала попробуй сломать полосочку...

Добавлено спустя 4 минуты 22 секунды:

Игра на оригинал не похожа ни разу: примерно вдвое выше по частоте и меньше по амплитуде , да еще "от головы"

дык. металлическая лопасть тяжелее же, ну... и тоньше, видимо.

[Stekloduv]

Жду результатов эксперимента. Первый раз про прозрачный ПВХ слышу...
Если не сложно, для начала попробуй сломать полосочку...

А чё ждать? Я им пользуюсь уже три года Все гнутые лопасти из него.Прямые из поликарбоната. Просто только недавно разобрались , как этот материал называется . Когда покупал говорила бабулька (которая торгует обрезками) совсем другое название.

[piton2]

Сделал не знаю , что пока не красил, тонущий воблер 22 грамма, со своей размашистой игрой, полетит минимум на 50 метров точно.
Попробовал в пруду с чистой водой (2метра глубиной), после дерга (твич) медленно планирует под углом 45 градусов ко дну, реально вид питающей рыбки со дна, все устраивает, но где им ловить ума не приложу, думаю лопата в раз убьется, правда плюс можно твичить хоть на 10 метрах глубины этакий джиго- твич получается, наверно только в местах где ил, когда касается дна замирает под углом градусов 30 ко дну. Был ли у кого такой опыт с похожим воблером?
или это уже джерк с лопатой?

Аркадий, шляпу съем (как прикуплю) - не будет минноу (если это не специальный, глубоководный вариант с длинной лопаткой) держать горизонт 10 м : 3-4 энергичных рывка и она уже метра на 2-3 займет горизонт. Если лопасть прямая - сделай из стеклотекстолита (любую печатную плату возьми только не ту, где одни микросхемы стояли - дырок много, прочность не ах, дырки замажь эпоксидкой, слой фольги либо об наждак обдери, либо резаком отслои верхний слой) или из дюраля (алюминиевого сплава) - такая лопасть и воблер переживет

[Аркадий]

Аркадий, шляпу съем (как прикуплю) - не будет минноу (если это не специальный, глубоководный вариант с длинной лопаткой) держать горизонт 10 м : 3-4 энергичных рывка и она уже метра на 2-3 займет горизонт. Если лопасть прямая - сделай из стеклотекстолита (любую печатную плату возьми только не ту, где одни микросхемы стояли - дырок много, прочность не ах, дырки замажь эпоксидкой, слой фольги либо об наждак обдери, либо резаком отслои верхний слой) или из дюраля (алюминиевого сплава) - такая лопасть и воблер переживет

Да нет идет он в глубину , я его сильно перегрузил в голове, просто проводку надо не быструю, быстро ведешь конечно поднимается, а так принцип джига, дернул он вверх поднялся и спланировал головой вниз, упирается лопатой в дно и стоить под уголом 30-45 градусов, думаю в если дно будет илистое, он на каждом дерге еще муть будет поднимать. Задумка думаю не плохая, но наверно ты прав надо сразу было его делать с текстолитовой лопатой, но сейчас уже позно будет совесем пикировать на дно, попробую таким половить, если будет результат, то наверно сделаю еще несколько ну уже с тестолитом.
ЗА счет лопаты z формы он упористый (лопата самая большая из покупной) по форме он уже к селедке ближе нежели миноу (уже так сказать стремление к натуральному объекту питающемуся со дна -плотва, подлец, поверил я в формулу Сергея, что лучше делать похожими на реальных рыбок, вернее принял для себя , что в этом плане я буду стремиться более к натуральности, тем более мне это ничего не стоит, да и будь я рыба, с какого я стал бы есть что то на мою любимую еду не похожее?)

Даже мысль появилась и преследует по ночам!!!!!!!!!!!!!!!! сделать лопату из Т- образного алюминевого профиля, убить еще в пинципе будет невозможно и вырвать практически тоже.

Кстати по причинам выскакивания на проводке джерков из глубины я их как то невзлюбил.
