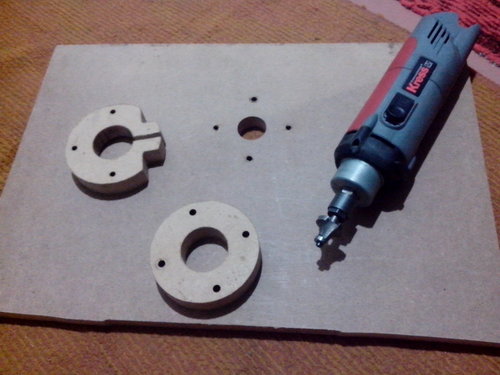

Фрезерный стол для выборки радиусов на джерковых заготовках на скорую руку из обрезков МДФ

[abb]

На "скорую руку" - вполне неплохо, но надо предусмотреть возможность регулировки фрезы по высоте (вылету), потому как под каждый материал надо подстраивать. И какова жёсткость МДФ, если будет даже слегка прогибаться в районе фрезы, получить равномерную фаску не получится.

[dberegovoy]

С жесткостью все в порядке, МДФ - кусок кухонной столешницы, толщина если не изменяет память 24мм
С регулировкой это нужно делать полноценный стол из алминия.
Пока это временное решение, на попробовать, т.к. фрезер приходится каждый раз снимать с чпу и ставить на стол, то регулировка вылета фрезы (цангой фрезера) тоже выставляется разово под операцию.
Я вообще раздумыаю над тем не целесообразней ли мне (после экспериментов над конкретной моделью) делать джерки из половинок вырезать контур и делать радиус за одну операцию на ЧПУ концевой радиусной фрезой


При желании можно делать половинки с камерами: шумовыми, воздушными и под огрузку по типу

[oplot]

Я вообще раздумыаю над тем не целесообразней ли мне (после экспериментов над конкретной моделью) делать джерки из половинок вырезать контур и делать радиус за одну операцию на ЧПУ концевой радиусной фрезой

Т.е ты хочешь сказать , что под любую понравившеюся форму - размер ты за час- сделаешь коды для обработки без сканера? Забудь ...штучнои и немного - выгодней ручками... Или ты только контур хочешь обвести фрезой? Смысл ? Руками раз в 10 быстрей, даже на твоем фрезере на скорую руку...... или тогда уж за одно и вырезать и профилировать.... Под конкретную модель надо делать конкретную оснастку... Я сам на эти грабли наступал (наступаю), например шаблоны каркасов на одной доске, теперь ребусы отгадывать и пазлы составлять приходиться... универсальности в одно время захотел...
- фрезерный стол - столик сейчас мой очередной "проект" - попытка объединить на одной базе - очередные грабли... (не от хорошей жизни - не хватка пространства) фрезер, лобзик, дисковую пилу.... принцип простой - сменные пластины вкладыши под инструмент в общий корпус с параллельным упором и кареткой...
Я как то приспособился операциями заготовки делать, реек разных напилю потом вырез партеек по контуру сразу несколько форм, потом обработка ну и т. д. а потом из этих полуфабрикатов, что то пытаюсь сделать...

Вопрос к знатокам джерков , а вообще актуален ли принцип из 2-х половинок? (В ловле джерками я полный лох).

[abb]

ИМХО. Только если работаешь со вспенеными материалами. Их сейчас много разных с плотностью и характеристиками близкими к древесине.
У них плотность стабильна и один раз подобрав огрузку ,фрезеровать под неё каналы, и дальше можно гнать партию, не беспокоясь о балансировке.
С натуральной древесиной это не прокатит. У неё плотность даже на одной доске но на разных участках может сильно отличаться. Я веду статистику по всем сделаным джеркам, от болванки и до пропитки и балансировки, и вижу это наглядно. Соответственно и огрузка и балансировка для каждой болванки индивидуальна.

[BrodygaSPb]

dberegovoy
Денис, а насколько принципиально где находится фреза? Т.е. сверху стола или снизу (в самом столе)? За базу стол фрезера ЧПУ, выставляешь высоту, ставишь упор и вперёд. Фреза при этом сверху. Или так нельзя?

[dberegovoy]

Т.е ты хочешь сказать , что под любую понравившеюся форму - размер ты за час- сделаешь коды для обработки без сканера?

Если без рельефа, гравировки чешуии, т.е. тупо 2D обрезку по контуру то через 10-15 мин с головой, дольше искать заготовку (если за ранее не приготовлены), крепить на столе и т.п.
Если не с головы а плагиатить

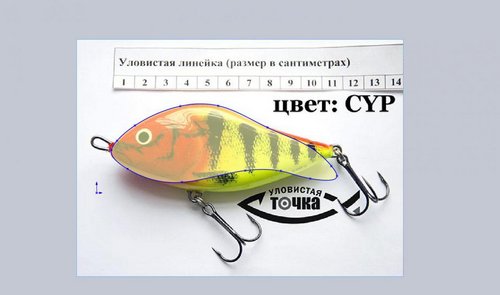

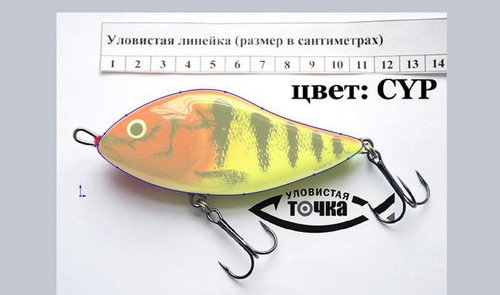

1 гуглю картинку
2 Выбираю картинку подложкой, масштабной линейкой привязываюсь по любым двум точкам картинки с известными или желаемыми размерами
3 Обвожу сплайном
4 Задаю толщину, Сохраняю
5 Выбираю контур который должна обрезать обкатать фреза, выбираю диаметр фрезы, скорость подачи, глубину прохода за раз при желании другие параметры и получаю Г-код
6 На флешке несу к ЧПУ.
Если половинка предполагает обработку с другой стороны - какрманы и т.п., то чуть сложней т.к. заготовку нужно будет при переовороте правильно позиционировать, т.е. либо выборка ("постель), либо штифты. Об этом нужно подумать заранее.

Предположим захотел, внести изменения в модель, открыл первоначальный эскиз и подредактировал сплайн, путем перетягивания его узлов и т.п.

С воблерами по другому, т.к. имеют объем (рельеф)

Добавлено спустя 15 минут 34 секунды:
Олег если честно не понял вопроса.
Стол - это железная плита, на нее можешь крепить что угодно, жертвенные накладки, деталь, оснастку и т.п.
Что ты приймишь за базу "0" по осям, ты укажешь перед стартом выполнения Г-кода.

[BrodygaSPb]

Денис я имел в виду, при снятии радиусных фасок, насколько принципиально положение фрезера? Разговор не о программной обработке. Непонятно для чего тебе весь этот огород? Есть стол (на ЧПУ),есть фрезер, есть регулировка по высоте, есть две руки. Для чего тебе дополнительный стол с фрезером?

[dberegovoy]

Олег, на ЧПУ, я руками не потягаю/повожу портал как на ручном копировальном фрезере, т.к. ходовые винты мне этого не дадут сделать.
Программно можно обкатать, но тут гемор, т.к не сделаешь это с одной установки, при перевороте и позиционированиии после переворота детали, нужна какая то оснастка в виде штифтов или "постели" (углубления)

[BrodygaSPb]

А на ЧПУ высота фрезера не выставляется? Странно... Кстати, не думал делать радиуса и доводить в размер по лекалу? Т.е. за одну операцию? Посмотри как Фин разделочные доски делает. Там есть момент когда он снимает фаски, под доской у него стоит шаблон/лекало. Не совсем в тему, но технологию можно позаимствовать. Смотрим с 5-й минуты.
http://www.youtube.com/watch?v=WBnmuIg4Vdc

[Питерцов]

А на ЧПУ высота фрезера не выставляется? Странно... Кстати, не думал делать радиуса и доводить в размер по лекалу? Т.е. за одну операцию? Посмотри как Фин разделочные доски делает. Там есть момент когда он снимает фаски, под доской у него стоит шаблон/лекало. Не совсем в тему, но технологию можно позаимствовать. Смотрим с 5-й минуты.

В столярном дела оно называется ЦУЛАГА или шаблоном называют, лекало это слесари использую обычно. Короче за много лет работы на столярном производстве не разу не слышал слова ЛЕКАЛО, а вот когда слесарем работал, у них все лекалы одни. У фина точно Цулага

[dberegovoy]

Олег, наконец понял о чем ты.
Высота выставляется.
Т.е. опустить фрезу на нужноую высоту, положить заготовку на стол и обкатать в ручную.
Мне стремновато, т.к. у разисной фрезы сверху будет утолщение, что бы не дай бог не кидонуло руку на фрезу.

[BrodygaSPb]

Денис, так и не надо руками. Т.е. руками но деталь в кондукторе. Я что то похожее делал при помощи сверловочного станка. Мне надо было из бруска сделать кругляк. Делал за два прохода. Понимаешь о чём я? И соотв. фреза должна быть не такая как ты показывал, а как в видео ролике. Не знаю как она правильно называется, мож кто подскажет.

P.S.: Алексей (Оплот), давай вливайся... или прогул в табеле получишь...

[Питерцов]

Олег, наконец понял о чем ты.
Высота выставляется.
Т.е. опустить фрезу на нужноую высоту, положить заготовку на стол и обкатать в ручную.
Мне стремновато, т.к. у разисной фрезы сверху будет утолщение, что бы не дай бог не кидонуло руку на фрезу.

под врезой ставиться подшибник на станцинарных фрезерах, для ручных есть фразы с подшиником под режущей частью или сверху нее, заготовака упирается в этот подшиник, ничто ни куда не киданет. А еще есть защита, посмотри ролики работы на стацинарных фрезерах

[dberegovoy]

[quote="Питерцов"
подшибник ...., посмотри ролики работы на стацинарных фрезерах[/quote]
Обратите пожалуйста внимание что на моих фото фрезерного стола на скорую руку как раза копировальная фреза с подшипником.
В посте про половинки концевая-радиусная без подшипника, т.к. для нее задумывалась иная задача

[Питерцов]

[quote="Питерцов"
подшибник ...., посмотри ролики работы на стацинарных фрезерах

Обратите пожалуйста внимание что на моих фото фрезерного стола на скорую руку как раза копировальная фреза с подшипником.
В посте про половинки концевая-радиусная без подшипника, т.к. для нее задумывалась иная задача[/quote]
тогда все еще проще ,просто сама заготовка есть шаблон, ведете по ней и все. Можно сделать типа зажим площадку , для лучшего удержания в руках заготовки. ДЛя зажима используют либо обычные саморезы, но придется дырки заделывать, что не страшно, если много делать,то делают эксцентриковые зажимы.

[oplot]

Если есть подходящая фреза, но на ней нет подшипника, то делается или покупается копировальная втулка.... В фрезерном столе роль копировальной втулки выполняет параллельный упор для прямолинейных поверхностей, а в остальных случаях ставится или с подшипником или втулка...

Олег, ЧПУ-ЧПУ рознь хоббийные не очень жесткие, подачу дозировано приходится давать... зачем его насиловать? Пусть пресс формы делает, пусть медленно, но оно того стоит...

[Slawich]

Всем доброго времени!Не подскажет кто ссылочку,где можно приобрести плашки на резьбу 1.5,-2,0мм.?Минимально,что смог найти-3 мм.на заводе оборонного профиля.В магазинах для ювелиров-только посмеиваются.

[палыч66]

Всем доброго времени!Не подскажет кто ссылочку,где можно приобрести плашки на резьбу 1.5,-2,0мм.?Минимально,что смог найти-3 мм.на заводе оборонного профиля.В магазинах для ювелиров-только посмеиваются.

http://www.ros-instrument.ru/catalog/Me ... tricheskie" onclick="window.open(this.href);return false; Здесь вроде есть. Ну конечно нужно связываться и уточнять.

[BrodygaSPb]

Slawich

плашки на резьбу 1.5

Т.е. лерки ввиду имеем? 1.5- не стандарт, не напутал? Для чего (не скромно, но не стандарт резьба...) Сейчас резьбу на прутках делают "накаткой", при резьбе М-3,о (КНР), по факту(микрометром) диаметр(с ресьбой) получаем -0.3!!! Уточняй что ищеш, посмотю в Питере.

[Slawich]

Т.е. лерки ввиду имеем? 1.5- не стандарт

Это я диапазон указал.Тогда 1.6-вроде вписывается? Шаг не принципиален-для колец-шурупов.
