Пошаговые репортажи изготовления воблеров / блесен

[krasnosel]

наждачка отлично чистится простой тряпочкой

А что не отчищается, то слегка кардщеткой - помогает...

[Andron]

Чем или как снимается абразив? Этот абразив можно ли собрать и использовать в дальнейшем?

Снимал абразив так: нужный участок ленты многократно плотно скатывал в рулон, гнул и так далее- чтоб клеевой слой вместе с абразивом пошел трещинами и начал отслаиваться от тканевой основы, а потом аккуратно счищал его ножом, остаются только полоски ткани, которые можно склеить между собой. Чем хуже по качеству шлифлента, тем легче это будет сделать. Абразив конечно можно собирать и использовать, только вот зачем?.. да и отслаивается он не мелкими песчинками, а небольшими кусками.

[Istars]

Он еще проще снимается, если на зачищаемые участки положить мокрую тряпку и подождать. Даже, если наждачка водостойкая абразив стирается легко.

[Stekloduv]

Дима, бери самую крупную, и всё будет окей .

Дима , я пользуюсь для черновой работы именно такой, можно и ещё крупнее, никогда не забивалась (деревянной пылью)

[vdv]

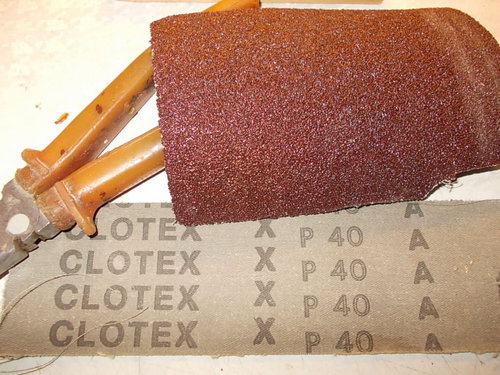

ну да, у меня 40-ка такая же
Еще бы ей забиваться между зернами некоторые воблеры плавать могут

А если серьезно:
Ты же брусочком, вручную - машинка посильнее грызет. Ты делаешь движение 5 см, она в это же время 50 пробегает. Не успеешь заметить, как насквозь прорежет.

Ну а насчет того, что я ленивый - не согласен. Я ОЧЕНЬ ЛЕНИВЫЙ!!! Я САМЫЙ ЛЕНИВЫЙ!!!!!!!!!! зато 17 воблеров за два дня с перекурами

[vdv]

Пробуем новые технологии.
Герои текущего сообщения -
Силиконовый двухкомпонентный компаунд Протакрил
http://www.penta-91.ru/silicone-compound-710.htm" onclick="window.open(this.href);return false;
и
заливочная смола Cristic 406
http://igc-composite.ru/katalog/interne ... 406-pa-v01" onclick="window.open(this.href);return false;

Итак, тестируем силикон, делаем гибкую форму. Первая засада! добавил отвердитель столько, сколько было сказано - 5%. Ну, может, на 2 капли больше
Начал загустевать уже при перемешивании!!!
Паника. Вываливаю как есть в форму, бегом вдавливаю воблер-донора, кое-как подравниваю края.
Минут через 40 форма готова. Мдя... первый блин комом. Для второго замеса сделал 3%. похоже, типичная артеллирийская вилка... ну, к утру ясно будет. Зато с 3% течет, и хорошо течет!

Теперь, раз уж у нас есть какая-то форма, попробуем смолу. советовали 1-2% отвердителя. шарахнул 2. Тоже можно поменьше, однако... схватилось в момент.

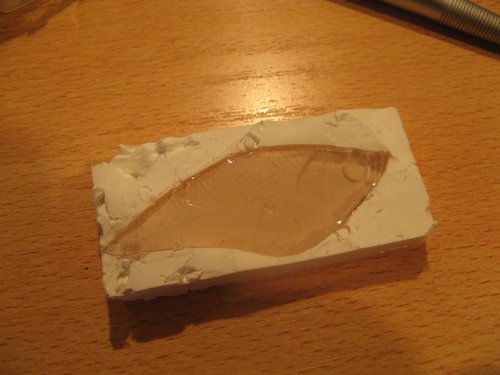

Вот, собственно, оно в форме:

Если приглядеться - пузырьки у хвостика и брюшка. Кипела?

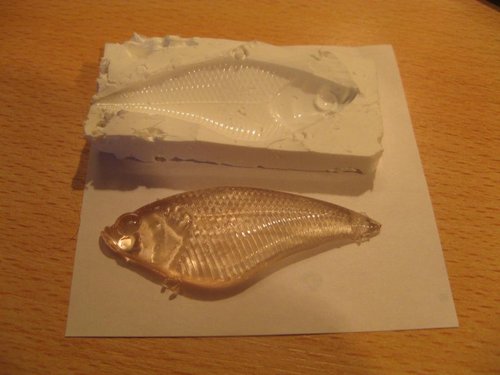

А вот полученный полураттлин:

видны дефекты поверхности.

Первый блин, однако есть все основания рассчитывать на победу в скором будущем.
Второй замес уже под мастер-модель из дерева. будем надеяться, что застынет...

По материалам, по крайней мере, все ясно. Силикон не вонюч, смело можно работать дома.
Смола выделяет какое-то количество стирола. По большей части в воздух. Запах не сильно неприятный - тем не менее вонь домашних гарантирована.
Сама форма получилась довольно прочной. При сдваливании пальцами ощутимо сопротивляется. Примерно, как хорошая мягкая стирательная резинка - как по мягкости, так и по прочности.
Адгезия к образцу - нулевая. Обволок и отвалил.

Доклад окончен.

[Stekloduv]

Первый блин, однако есть все основания рассчитывать на победу в скором будущем.
Второй замес уже под мастер-модель из дерева. будем надеяться, что застынет...

Не совсем понял, а что ты собираешься делать из эпоксидки?

[vdv]

Не совсем понял, а что ты собираешься делать из эпоксидки?

ну, например... воблеры!!!
А еще хочу сделать такие овальные шарики. Как батарейка, но изогнутые.

[Ikel]

vdv Солидненько, солидненько Я тоже литьём озабочен, только не воблерным
Полиэфирок без запаха не встречал. Правда искал не очень. Но запах действительно не приятный. Можно эпоксидку литьевую поискать.
Какова стоимость материалов?


Что за овальные шарики?

[vdv]

Что за овальные шарики?

Батарейку АА (пальчиковую) представляешь? Вот как она, только изогнутые.

Смолу взял просто вдогонку. А потому что дешевая. Ну и прочная должна быть, раз из нее лодки отливают
Сравни: 160 руб за кило или 160 руб за 200 грамм ЭДП (которую еще и не истратишь до конца, поскольку отвердителя кладут на пропорцию 10:100, а смола нормально застывает при 14:100)

Вон, посмотри, как жуков делали - протакрил, воск... а тут залил форму, микромотом потроха вырезал - и готова форма для полости.

Силикон подороже, 450 за кило. Его, в принципе, много уходит. (правда, есть способ обойти, сэкономить). Но ведь форма-то не на одно изделие...

PS... эх, что-то плохо застывает второй замес силикона... похоже, недолил в этот раз
Может, погреть?

[СергейИЧ]

vdv
а интересно, можно ли в форму из этого силиконового компаунда отливать приманки из мягкого пластика? Ну, для начала расплавить силиконовый лом старых приманок и залить... Не приклеется?

[Slawich]

Хера себе! Красяво!Например,для Раттлинов.А,Витальич!?

[vdv]

можно ли в форму из этого силиконового компаунда отливать приманки из мягкого пластика? Ну, для начала расплавить силиконовый лом старых приманок и залить... Не приклеется?

ну, вопрос сильно забавный. По температуре форма должна выдержать. А вот химия... у меня виброхвосты разных производителей друг друга плавят, притом на холодную. Так что для этих целей я бы рекомендовал банальный гипс.
Лить из этого же материала можно - но с обязательным нанесением разделительного слоя. только дорого получится, думаю
PS. Кроме того - хороший виброхвост, он в первую голову материалом хорош. А кто сказал, что при расплаве материал не скиснет? А плохие - так они стоят копейки, нет смысла заморачиваться, ИМХО.

Например,для Раттлинов.А,Витальич!?

Я, кстати, тоже Витальевич

Так что позволю себе ответить. Тонущие раттлины из эпоксидки - самое оно. Одного сделал - и копируй...

[BrodygaSPb]

НУ-ну... Сегодня они бальзу на пластик меняют, завтра Родину продадут... В архиве всё это уже описывалось. Смотрите посты Андрей С и ИСТАРС.

[vdv]

Сегодня они бальзу на пластик меняют, завтра Родину продадут

это не ко мне. Бальзы отродясь не резал, а Родина давно продана

Вот осину бы на что угодно поменял. Редкой гадостности дерево. Абаши рулит, и вот его-то вряд ли заброшу.

[Ikel]

vdv Лодки всё таки не отливают, а используют полиэфирку как связующее для стекло-угле-кевларовых тканей. На сколько я в курсе.
Не факт что эта штука силикон. Я вон купил однажды похожие составы под видом силикона, а оказался полиуретан. Если есть строительный герметик силиконовый, капни ради интереса, если приклеится - то силикон, если не приклеиться или не высохнет - значит полиуретан.

Боюсь что если натуфтил с отвердителем то форма на выброс. Однажды тоже был такой опыт, неделю на батарее лежала - всё равно липкая. В итоге конечно высохла, но сколько валялась не помню, но не меньше нескольких месяцев.

Лить из этого же материала можно - но с обязательным нанесением разделительного слоя. только дорого получится, думаю

Если воблер не пристал к форме, зачем разделитель при литье?

Сравни: 160 руб за кило или 160 руб за 200 грамм ЭДП (которую еще и не истратишь до конца, поскольку отвердителя кладут на пропорцию 10:100, а смола нормально застывает при 14:100)

ЭДП когда покупал стоила где-то 10-12 баксов за литр, смола. Отвердитель кажется 20 баксов литр. Отвердитель и смола отдельные товары, бери в любом соотношении.

Силикон подороже, 450 за кило. Его, в принципе, много уходит. (правда, есть способ обойти, сэкономить). Но ведь форма-то не на одно изделие...

Отливок 5-10 должно получиться точно. Потом выкрашивание, отлетание кусочков и прочие радости. Сделать можно и больше отливок, но чем больше отливок тем больше работы напильником. Иными словами производство на таком материале не построишь

Вон, посмотри, как жуков делали - протакрил, воск... а тут залил форму, микромотом потроха вырезал - и готова форма для полости.

Можно делать полную форму, то есть половинку воба с двух сторон, тогда работы меньше и микромот не нужен. Но тогда начнуться проблемы с заливкой и пузырями.

[piton2]

vdv
а интересно, можно ли в форму из этого силиконового компаунда отливать приманки из мягкого пластика? Ну, для начала расплавить силиконовый лом старых приманок и залить... Не приклеется?

Сергей, вот здесь описан процесс литья твистеров в домашних условиях : http://pikefisher.ru/post112972918/" onclick="window.open(this.href);return false; И на 5-ой странице того журнала Виталий неоднократно касается тем литья мягких приманок http://pikefisher.ru/post144137195/" onclick="window.open(this.href);return false; или литься в силиконовые формы (из обычного "строительного" силикона - из герметика силиконового ) типа так ( в трех частях):
http://pikefisher.ru/post117737759/" onclick="window.open(this.href);return false;
http://pikefisher.ru/post118267009/" onclick="window.open(this.href);return false;
http://pikefisher.ru/post121175931/" onclick="window.open(this.href);return false;
Но, конечно, использовать материалы с которыми Дима работал и отчет писал - много проще и не столь трудоемко.

[vdv]

Если воблер не пристал к форме, зачем разделитель при литье?

возможно, невнятно выразился. Имелось в виду - если в форму из этого материала, Пентэласта, отливать виброхвост из него же, из пентэласта, то нужен разделительный слой.

Отвердитель и смола отдельные товары, бери в любом соотношении.

ни разу не видел. А может, и видел - но не понял... В лабазах только в коробках, как при советах продавался.

производство на таком материале не построишь

думаю, да. Но такой цели и не стоит. А вот повторить свой же удачный воблерок... В любом случае, интересна технология.

Можно делать полную форму, то есть половинку воба с двух сторон,

так я об этом и писал. Просто люди для этих целей другие материалы используют. В планах именно форма для половинки воблера с двух сторон, внутренняя полость и внешняя форма. Смола - предварительная отливка, в которой делается выемка под внутреннюю полость. И уж в эту полость опять резина. Пузыри, пузыри... а вакуумная камера на что?

[СергейИЧ]

Петр, спасибо за ссылки - интересные!
Я не по виброхвостам с твистерами. Это добро лить самому... Ну я бы не стал. Не собираюсь пока по крайней мере Их в продаже много, а вот имитации всяких тварей, типа насекомых, жуков, личинок стрекоз и т.п. с лапками, ножками-усиками - не купишь. Это всё для ультралайта. Тут детализация нужна высокая и несимметричная трёхмерная модель. Такую отливку можно сделать только в гибкую форму, гипс тут не очень...

[vdv]

с лапками, ножками-усиками - не купишь.

спешу огорчить - и не отольешь. материалы все-таки очень вязкие. Какие, нафиг, ножки-усики
Вот из смолы этой колечко получилось, она очень текучая. Но не гибкая... И отломалось колечко тоже легко.
Другое дело, если в форму перед отливкой кусочки лески втыкать, будут тебе усики

[Slawich]

vdv!Значит осины ты в руках и не держал.Так говорить может разве что....А.Для береговой ловли взаброс абаши и бальса-не лучший вариант.
