Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение vdv » 30 дек 2012, 18:07

Slawich писал(а):Значит осины ты в руках и не держал
раньше - да. А вот сегодня имел счастье... Если механически - опилки рыхлые, все вокруг облепляют, в пылесос лезть не хотят. шкуркой работать тоже не сахар - мелкая почти не берет, крупная чуть тронешь - проедает до костей... попал на годовое кольцо - так вовсе не шлифуется... все проклял, пока один воблерок сделал. Липа - вот хороший материал. Ну или ПВХ.

А может, как про кошек - мол, "вы их просто готовить не умеете", и к этому дереву можно приспособиться... но доску осиновую пока убрал подальше. До прихода вампиров - тогда, глядишь, пригодится.



Аватара пользователя
Stekloduv
Клуб "Striborg"
Сообщения: 5146
Зарегистрирован: 08 дек 2009, 22:35
Реальное Имя: Володя
Откуда: Latvija Livani
Благодарил (а): 6826 раз
Поблагодарили: 13141 раз
Контактная информация:

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение Stekloduv » 30 дек 2012, 18:18

vdv писал(а): А вот сегодня имел счастье...
Дима, что-то тебя на эксперименты потянуло :lol: .... но лучше уж из осины делать, чем из эпоксидки, а лучше китайских напокупай и переделывай- перекрашивай :) ...дешевле будет. :crazy:



Аватара пользователя
Slawich
Активный участник форума
Сообщения: 1846
Зарегистрирован: 13 фев 2011, 21:29
Реальное Имя: Олег
Откуда: Ижевск
Благодарил (а): 1687 раз
Поблагодарили: 668 раз

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение Slawich » 30 дек 2012, 18:23

Осиновые доски делают без сердцевины.Потому их и в продаже не очень.Осина к воде лояльна,как ПВХ!



Аватара пользователя
СергейИЧ
Участник форума
Сообщения: 356
Зарегистрирован: 08 апр 2012, 17:55
Реальное Имя: Сергей
Откуда: Нижний Новгород
Благодарил (а): 1103 раза
Поблагодарили: 1022 раза

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение СергейИЧ » 30 дек 2012, 18:36

vdv писал(а):не отольешь. материалы все-таки очень вязкие
Мягкий пластик вязкий? Ну так под давлением его, шприцем :) Делают http://www.ul-casta.ru/index.php?showtopic=43&st=2700" onclick="window.open(this.href);return false;



Аватара пользователя
vdv
Активный участник форума
Сообщения: 1426
Зарегистрирован: 12 ноя 2011, 14:43
Реальное Имя: Дмитрий
Откуда: Самара
Благодарил (а): 2827 раз
Поблагодарили: 2533 раза
Контактная информация:

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение vdv » 30 дек 2012, 20:23

Stekloduv писал(а):Дима, что-то тебя на эксперименты потянуло
дык... я вчера закончил ковку (с)
Завершил годовой план за 8 минут до конца рабочего дня второй пятницы и последнего рабочего дня проклятого года. И сегодня был дома. Весь день!!! И был дома ОДИН!!! Весь день никто не мешал!!!

Ради такого праздника могу себе позволить??? ;)

Кстати, на всякий случай. Количество сообщений со стриборга сегодня таки зашкаливает. Похоже, не только у меня сегодня был праздник души, а? :)

Добавлено спустя 43 секунды:
СергейИЧ писал(а):Делают http://www.ul-casta.ru/index.php?showtopic=43&st=2700" onclick="window.open(this.href);return false;
меня туда не пускают :(
А шприцем, кстати, пробовал эту резину набирать-выталкивать. Без иглы со страшной силой давишь - течет. Не со страшной давишь - ухмыляется, зараза.



Baracuda
Участник форума
Сообщения: 228
Зарегистрирован: 09 дек 2012, 10:39
Реальное Имя: Павел
Откуда: Самара
Благодарил (а): 250 раз
Поблагодарили: 1352 раза

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение Baracuda » 30 дек 2012, 20:38

Дима вроде с обработкой осины проблем нет ,достать не проблема (половина поддонов и упаковочной тары из нее)



Аватара пользователя
vdv
Активный участник форума
Сообщения: 1426
Зарегистрирован: 12 ноя 2011, 14:43
Реальное Имя: Дмитрий
Откуда: Самара
Благодарил (а): 2827 раз
Поблагодарили: 2533 раза
Контактная информация:

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение vdv » 30 дек 2012, 20:54

Baracuda писал(а):вроде с обработкой осины проблем нет ,достать не проблема
Павел, с обработкой абаши нет проблем. Вот приезжай завтра - покажу, дам попробовать-сравнить.
Да и достать абаши тоже не большая проблема, хотя нашел только в одном месте, на раките, но вроде стабильно.

Раз уж все равно не сплю - еще микроотчет по полиэфирной смоле. Выдрал из стаканчика одноразового засохший остаток. Неровный уродливый пятак диаметром 40 мм. Толщиной от 0.7 до 2 мм. Пробовал ломать пальцами. Немножко гнется, но не ломается. При толщине 2 мм похожий по размерам кусок поликарбоната гнется примерно так же с тем же усилием. Полураттлин, что на фото на предыдущей странице, при толщине в середине 5-6 мм чуть ощутимо прогибается при заметно большем усилии. Уж не про лопасти ли речь идет? (подумалось мне).
Завтра пофрезерую, оценю легкость обработки (сегодня пошкурил чуток вручную - легко.
Смакетирую стенки 1.5 мм. А потом молотком его. И пусть попробует не сломаться!!!



Аватара пользователя
piton2
Активный участник форума
Сообщения: 1113
Зарегистрирован: 14 окт 2009, 23:16
Реальное Имя: Петр
Откуда: Санкт-Петербург (Пушкин)
Благодарил (а): 208 раз
Поблагодарили: 729 раз

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение piton2 » 30 дек 2012, 21:01

Baracuda писал(а):Дима вроде с обработкой осины проблем нет ,достать не проблема (половина поддонов и упаковочной тары из нее)
Дима, подтверждаю - два года из осины рып строгаю, березовые чурбаки все выкинул нафиг. Варианта всего 2: либо у тебя доска сырая ( а сушить осину из магазина и тем более тарную доску нужно обязательно и не на один заход) либо это осиновый родственник - тополь. Кстати, за 2 года ни разу не видел осиновых досок ( а поддоны вижу ежедневно в больших количествах) с годичными кольцами :wink:
За это сообщение автора piton2 поблагодарили (всего 2):
vdv, Baracuda
Рейтинг: 4%




Аватара пользователя
vdv
Активный участник форума
Сообщения: 1426
Зарегистрирован: 12 ноя 2011, 14:43
Реальное Имя: Дмитрий
Откуда: Самара
Благодарил (а): 2827 раз
Поблагодарили: 2533 раза
Контактная информация:

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение vdv » 30 дек 2012, 21:19

то-то я и смотрю, что осиновые опилки на ту белую гадость похожи, что с неба сыплется... только что не тают...
ну пусть стоит, сохнет. раз уж за полгода не высохла, в домашнем-то тепле. В следующей жизни, глядишь, и вырежу чего :)



Аватара пользователя
Slawich
Активный участник форума
Сообщения: 1846
Зарегистрирован: 13 фев 2011, 21:29
Реальное Имя: Олег
Откуда: Ижевск
Благодарил (а): 1687 раз
Поблагодарили: 668 раз

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение Slawich » 31 дек 2012, 00:57

vdv писал(а):то-то я и смотрю, что осиновые опилки на ту белую гадость похожи, что с неба сыплется... только что не тают...
ну пусть стоит, сохнет. раз уж за полгода не высохла, в домашнем-то тепле. В следующей жизни, глядишь, и вырежу чего :)
Ещё раз говорю:Осиновые доски в продаже-дефицит.Именно из-за сердцевины..
Не держал Дима осины-думал,что держал.
Осина-дерево дорогое(относительно)Структура такова,что чем толще дерево-тем рыхлее,плотность малая.А из тонких стволов(где плотность выше)не нарезать досок.Пойдите на рынок и посмотрите-чёрта с два вы осину найдёте приличного качества.Устали искать под банную мебель.Для воблеров проще-срубил лесину,да высушил.Но это-ГОД!



Аватара пользователя
piton2
Активный участник форума
Сообщения: 1113
Зарегистрирован: 14 окт 2009, 23:16
Реальное Имя: Петр
Откуда: Санкт-Петербург (Пушкин)
Благодарил (а): 208 раз
Поблагодарили: 729 раз

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение piton2 » 31 дек 2012, 11:47

Slawich писал(а): Осина-дерево дорогое(относительно)Структура такова,что чем толще дерево-тем рыхлее,плотность малая.А из тонких стволов(где плотность выше)не нарезать досок.Пойдите на рынок и посмотрите-чёрта с два вы осину найдёте приличного качества.Устали искать под банную мебель.Для воблеров проще-срубил лесину,да высушил.Но это-ГОД!
Срубить нужно не просто так, а в какое-то определенное время года - не помню когда, но читал про это когда заинтересовался покрытием крыш осиновым тесом ( правильный - он со временем становится серо-серебристым и работает года и года). А просушить можно за несколько заходов в микроволновке.
За это сообщение автора piton2 поблагодарил:
Slawich
Рейтинг: 2%




Аватара пользователя
Slawich
Активный участник форума
Сообщения: 1846
Зарегистрирован: 13 фев 2011, 21:29
Реальное Имя: Олег
Откуда: Ижевск
Благодарил (а): 1687 раз
Поблагодарили: 668 раз

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение Slawich » 31 дек 2012, 12:18

Но это уже другая тема.Я про суть.



Аватара пользователя
СергейИЧ
Участник форума
Сообщения: 356
Зарегистрирован: 08 апр 2012, 17:55
Реальное Имя: Сергей
Откуда: Нижний Новгород
Благодарил (а): 1103 раза
Поблагодарили: 1022 раза

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение СергейИЧ » 03 янв 2013, 14:49

Были вопросы по изготовлению лопастей из оргстекла. Отснял пошаговку. Ничего тут особенного нет - но я дошел эволюционным путём до варианта конструкции лопасти, которую ставлю на последних своих воблерах. Вот - делюсь :)
1 DSCF0931.JPG

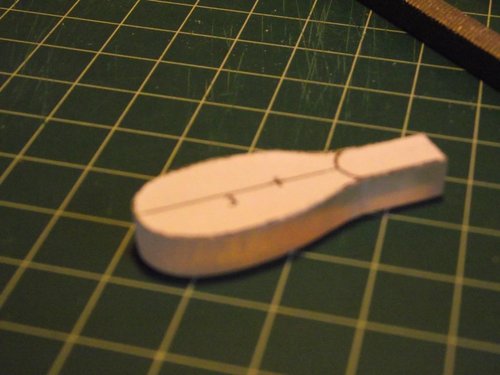

вырезаю из оргстекла 6мм заготовку лопасти по шаблону
извиняюсь за качество - поторопился.
2 DSCF0932.JPG

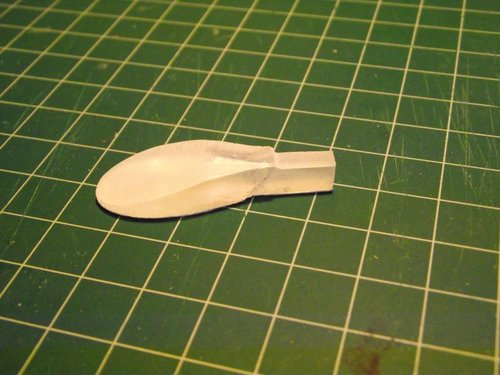

орабатываю хвостовик до размера 5*5 и срезаю на скос переднюю часть лопасти
3 DSCF0935.JPG

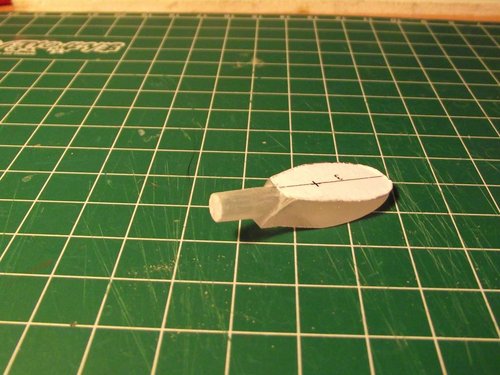

обрабатываем хвостовик до круглого сечения
понятно, что заготовка корпуса воблера и отверсие под нужным углом в нём подготовлено заранее.
4 DSCF0934.JPG

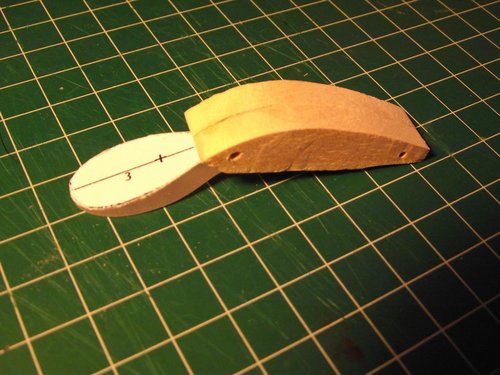

примериваем
5 DSCF0936.JPG

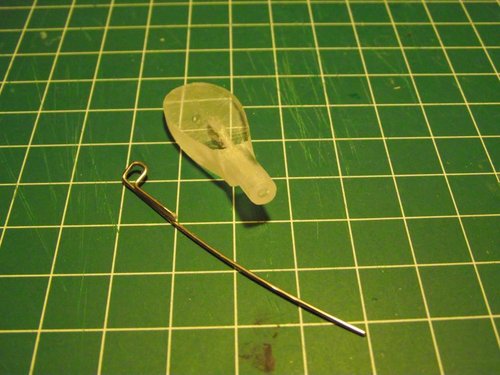

сверлим с двух сторон канал для проволоки.Готовим проволоку 0,8мм
За это сообщение автора СергейИЧ поблагодарил:
hozyain37
Рейтинг: 2%




Аватара пользователя
СергейИЧ
Участник форума
Сообщения: 356
Зарегистрирован: 08 апр 2012, 17:55
Реальное Имя: Сергей
Откуда: Нижний Новгород
Благодарил (а): 1103 раза
Поблагодарили: 1022 раза

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение СергейИЧ » 03 янв 2013, 15:00

Продолжаю :)
6 DSCF0937.JPG
вставлям проволоку

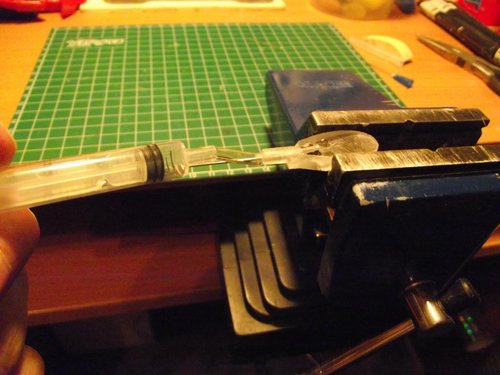

Далее вклейка. Тут, вимо возможны варианты. Я "закачиваю" прозрачную смолу с помощью шприца, пока не полезет со стороны буксировочной петельки. Но надо торопиться эта смола встаёт быстро.
7 DSCF0938.JPG

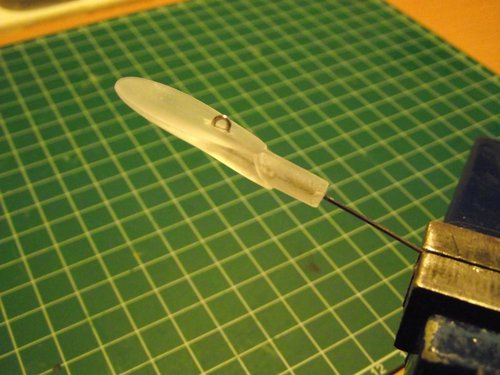

выглядит это так
8 DSCF0942.JPG

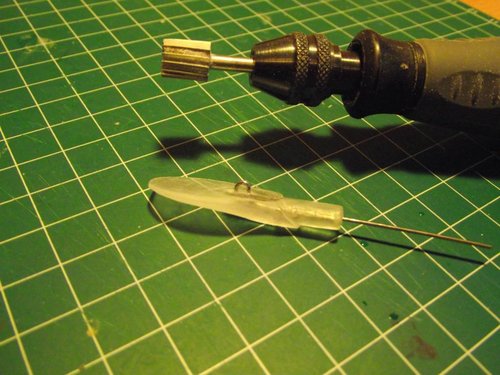

фрезой снимаем снизу лопасти лишнее
9 DSCF0943.JPG

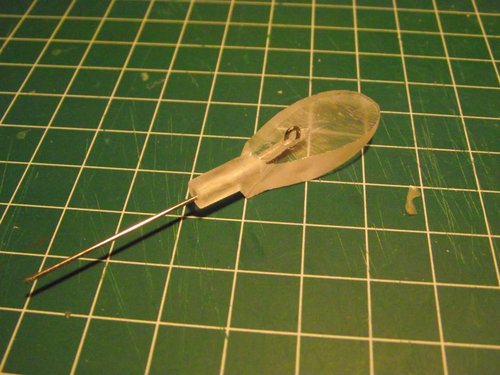

после ошкуривания лопасть готова

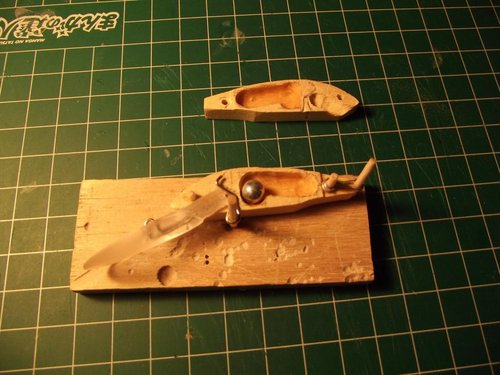

затем гнём проволочный конец под воблер. Перед склейкой выглядит так
10 DSCF0944.JPG
в кондукторе подготовка к склейке
За это сообщение автора СергейИЧ поблагодарили (всего 9):
hozyain37, Assa63, Alonzo, Аркадий, Stekloduv, Ikel, piton2, willi, Сергей1866
Рейтинг: 18%




Аватара пользователя
СергейИЧ
Участник форума
Сообщения: 356
Зарегистрирован: 08 апр 2012, 17:55
Реальное Имя: Сергей
Откуда: Нижний Новгород
Благодарил (а): 1103 раза
Поблагодарили: 1022 раза

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение СергейИЧ » 03 янв 2013, 15:03

а вклеивается лопасть заодно со склейкой половинок воблера - вот так
11 DSCF0945.JPG

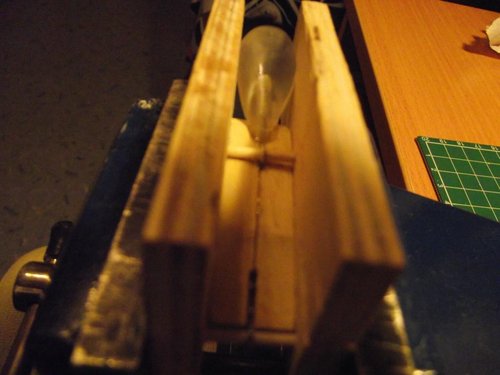

склейка в тисках
всё
За это сообщение автора СергейИЧ поблагодарили (всего 7):
BrodygaSPb, Alonzo, vdv, Аркадий, Stekloduv, Ikel, willi
Рейтинг: 14%




Аватара пользователя
Slawich
Активный участник форума
Сообщения: 1846
Зарегистрирован: 13 фев 2011, 21:29
Реальное Имя: Олег
Откуда: Ижевск
Благодарил (а): 1687 раз
Поблагодарили: 668 раз

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение Slawich » 03 янв 2013, 17:27

Вот нифига непонятно.На мой взгляд,выпала фаза изготовления формы.Иначе-куда шприцевать ЭПО?И ли я что-то не вкурил?
Сорри,кажется,понял.Зашприцовывается канал под арматуру с петлёй?В таком случае-вариант(ИМХО)сложный.



Аватара пользователя
СергейИЧ
Участник форума
Сообщения: 356
Зарегистрирован: 08 апр 2012, 17:55
Реальное Имя: Сергей
Откуда: Нижний Новгород
Благодарил (а): 1103 раза
Поблагодарили: 1022 раза

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение СергейИЧ » 03 янв 2013, 17:35

Slawich писал(а):куда шприцевать ЭПО
Это заполнение просверленного под проволоку отверстия. Если использовать обычную эпоксидку, то можно легко заполнить канал обычным способом. Эта быстро встает - несколько минут. т.е. не затечет сама.



Аватара пользователя
vdv
Активный участник форума
Сообщения: 1426
Зарегистрирован: 12 ноя 2011, 14:43
Реальное Имя: Дмитрий
Откуда: Самара
Благодарил (а): 2827 раз
Поблагодарили: 2533 раза
Контактная информация:

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение vdv » 03 янв 2013, 17:41

СергейИЧ писал(а):Были вопросы по изготовлению лопастей из оргстекла. Отснял пошаговку
здорово, конечно... но очень трудоемко. одна сверловка вдоль чего стоит...
И совершенно очевидные минусы:
- лопасть слишком тяжелая
- смола и оргстекло - плохая адгезия, при нагрузке возможно растрескивание
- проклятая хрупкость оргстекла никуда не делась...

В то же время, для своих размышлений получил массу пользы. Петелька вот для переднего крючка очень удачно вписалась с этой проволокой. Крепление задней петли очень надежное...

Возможно, если б я так делал, я бы по верхней части пропил сделал под проволоку на 1 мм. Вложил проволоку, залил густым раствором оргстекла, и вставил бы полосочку миллиметрового оргстекла, чтоб закрыть пропил. Будет монолит, да и пропил делать легче, чем сверлить. Не требуется разводить смолу, шприц тратить (он-то уж точно на выброс). Кстати, не понял, как это ты закачиваешь смолу при вставленной проволоке? Наверное, все же, сначала закачал, потом вставил? Или через иглу?
За это сообщение автора vdv поблагодарил:
Slawich
Рейтинг: 2%




Аркадий
Участник форума
Сообщения: 141
Зарегистрирован: 01 ноя 2012, 15:26
Реальное Имя: Аркадий
Благодарил (а): 336 раз
Поблагодарили: 165 раз

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение Аркадий » 03 янв 2013, 17:41

СергейИЧ все понятно почти, это Славич, просто к себе внимание привлекает, мне даже понятно зачем у тебя там дырочки всякие , я о них еще год писал, тока ни нашел понимания , сообенно Стеклодув мне на это :dash: :dash: :dash: все намекал. Но не суть, главное я так понял, как регулировка происходит И что ты строгаешь уже с вклеиной лопатой, или так сказать процесс гораздо длинее (у меня как минимум возникло на этот счет два варианта ответа, если можно развей сомнения)

Добавлено спустя 10 минут 19 секунд:
vdv писал(а): И совершенно очевидные минусы:
- лопасть слишком тяжелая
- смола и оргстекло - плохая адгезия, при нагрузке возможно растрескивание
- проклятая хрупкость оргстекла никуда не делась...
А кто сказал,что лопасть тяжелая это плохо для ловли в заброс? Обоснуйте Уважаемый.

Смола и алюминий очень плохая адгезия,о чем пишут все импортные производители и предлагают покупать составы для травления алюминия (прочитал на форумах по лодкам стеклопластиковым) тем не менее вижу тенденцию перехода господином Стеклодувом на Энверотэкс, у ЛВ-1 адгезия к алюминию тоже никая, так что господа у Вас если вы алюминий не травите или не покрываете предварительно чем нибудь другим для грунтовки и затем это шлифуете и уже потом наносите Энверотэкс, то вы вроде как тоже рискуете?

Кстати Сергеич, поликорбоната в полный рост любой толщины с возможность лазерной резки , когда то где то выкладывал, наверно у себя на форуме где нибудь информация осталась, так как он более течет при обработке то нашел информацию о том ,что его надо либо влажно шлифовать, либо в холодильнике замораживать, а так наждачка к нему может и подзалипнуть.

Кстати поняв , что ЛВ к алюминию не пристает практически возник вопрос :
А чем ГРУНТОВАТЬ ЕГО ? у кого какие наработки.
За это сообщение автора Аркадий поблагодарил:
vitalyevich
Рейтинг: 2%




Аватара пользователя
vitalyevich
Активный участник форума
Сообщения: 1580
Зарегистрирован: 27 фев 2009, 18:33
Реальное Имя: Сергей
Откуда: Рыбинск
Благодарил (а): 1543 раза
Поблагодарили: 1015 раз

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение vitalyevich » 03 янв 2013, 18:10

Плотность оргстекла (плексиглас) и полистирола почти равна плотности воды, поэтому в воде тяжёлыми такие лопасти не будут.
За это сообщение автора vitalyevich поблагодарили (всего 6):
СергейИЧ, hozyain37, vdv, Аркадий, Евгений 55, Сергей1866
Рейтинг: 12%




Аватара пользователя
СергейИЧ
Участник форума
Сообщения: 356
Зарегистрирован: 08 апр 2012, 17:55
Реальное Имя: Сергей
Откуда: Нижний Новгород
Благодарил (а): 1103 раза
Поблагодарили: 1022 раза

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение СергейИЧ » 03 янв 2013, 18:13

vdv писал(а):Вложил проволоку, залил густым раствором оргстекла
не люблю я эту химию. Кстати, я растворял по Вашему рецепту кусочки оргстекла для получения пропиточного состава. Но запах %) Это что-то :crazy: Выкинул :pardon:
vdv писал(а):как это ты закачиваешь смолу при вставленной проволоке?
берем короткий (ок 2 см) отрезок трубки от системы переливания крови- его видно на фото. прокалываем его изнури недплеко от края этой проволокой и надвигаем на хвостовик лопасти (надеть не получается - маловат диаметр). А с другой стороны шприц ( 3 рубля выкинуть не жалко).
Аркадий писал(а):строгаешь уже с вклеиной лопатой
далее - по проекции "с верху" и потом до конечной формы - да, строгаю уже с вклеенной лопастью.

В целом понимаю, что это всё может вызывает недоумение, расхождение со стандартом. Посмотрю, как пойдет. Мне интересно всякие свои придумки реализовывать. Я бы не стал просто копировать чью-то технологию изготовления. Не потому вовсе, что считаю её неправильной! Просто мне это не интересно :)
За это сообщение автора СергейИЧ поблагодарили (всего 3):
vdv, Alonzo, Аркадий
Рейтинг: 6%




Ответить

Вернуться в «Воблер своими руками | Фото | Видео»
