Пошаговые репортажи изготовления воблеров / блесен

[vdv]

Для прессовки половинок из поликарбоната в домашних условиях нужен завод!!! А у меня квартира маленькая, туда завод не поместится!
Купить большую квартиру (чтоб завод поместился) - очень дорого. ЧПУ по-любому дешевле.
Флудеры...

[Аркадий]

Не дешевле, но соотношение трудозатрат к выходу готовой продукции - несомненно выше. Вообще-то, с моей точки зрения, всяческий станочный парк целесообразен лишь в двух случаях: при производстве воблеров под вывеской ИЧП или для перфекционистов с идеей-фикс 100% (в рамках малого производства) повторяемости изделий да и то, если те воблеры гибнут за сезон многими десятками. Во всех остальных случаях наверное можно обойтись малой механизацией "двойного назначения" - т.е приспособлениями которые можно использовать не только для изготовления буратинов. Правда это уже скорее в тему по инструментам.

Да вообще изготовление воблеров (на сайте фирмы АКВА есть воблеры по 90 рублей, держал в руках, никто тут за такие деньги такое не сделает) - это удел кучки шизофреников (их еще называют ЭНТУЗИАЗТЫ , в странах где зарплата на самом дешевом рабочем месте более 300 долларов, я понимаю там в индии делать , где зарплата 80 долларов)
Короче страдаем все еруднодой , я вот вообще дошел до того, что глаза стал воблерам вставлять (хотя понимаю , что рыбе пофигу есть они или нет). Короче сборище друзей по болезни рад Вас тут видеть.

Мне то еще легко (у меня жены нет, мастерская есть), а Вы то вообще чисто садисты мучаете домашних своих ЛКМ разными.

[Евгений 55]

Аркадий писал: Кстати поняв , что ЛВ к алюминию не пристает практически возник вопрос :
А чем ГРУНТОВАТЬ ЕГО ? у кого какие наработки.
--------------------------------------------------------------------------------

Для алюминия есть специальные краски грунтовки Надо искать.Остальные не катят Перед грунтованием пройтись шкуркой-обязательно!!

[Аркадий]

Для прессовки половинок из поликарбоната в домашних условиях нужен завод!!! А у меня квартира маленькая, туда завод не поместится!
Купить большую квартиру (чтоб завод поместился) - очень дорого. ЧПУ по-любому дешевле.
Флудеры...

Дмитрий , все же Вам с частью тутошнего населения наверно надо открыть тему " Промышленно кустарное производство воблеров , в том числе на продажу"
так будет честнее.

[Евгений 55]

Хоть Аркадий и поносит меня всякими нехорошими словами.Но с них спрос маленький. Так вот для Аркадия специально Может что-то останется у них в голове : http://mastik.ru/grunt_po_alyuminiyu" onclick="window.open(this.href);return false;

[vdv]

Ну, вот исчезла дрожь в руках...

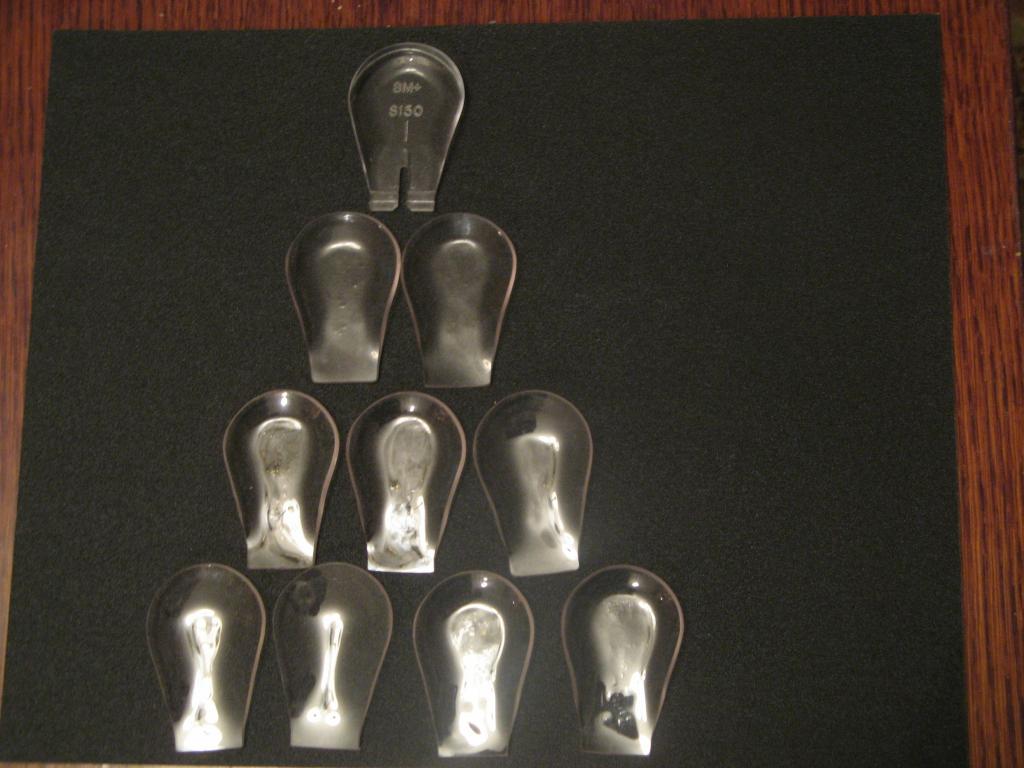

наверху - оригинал

Парочка наверху - от первой попытки. слегка пузырились.

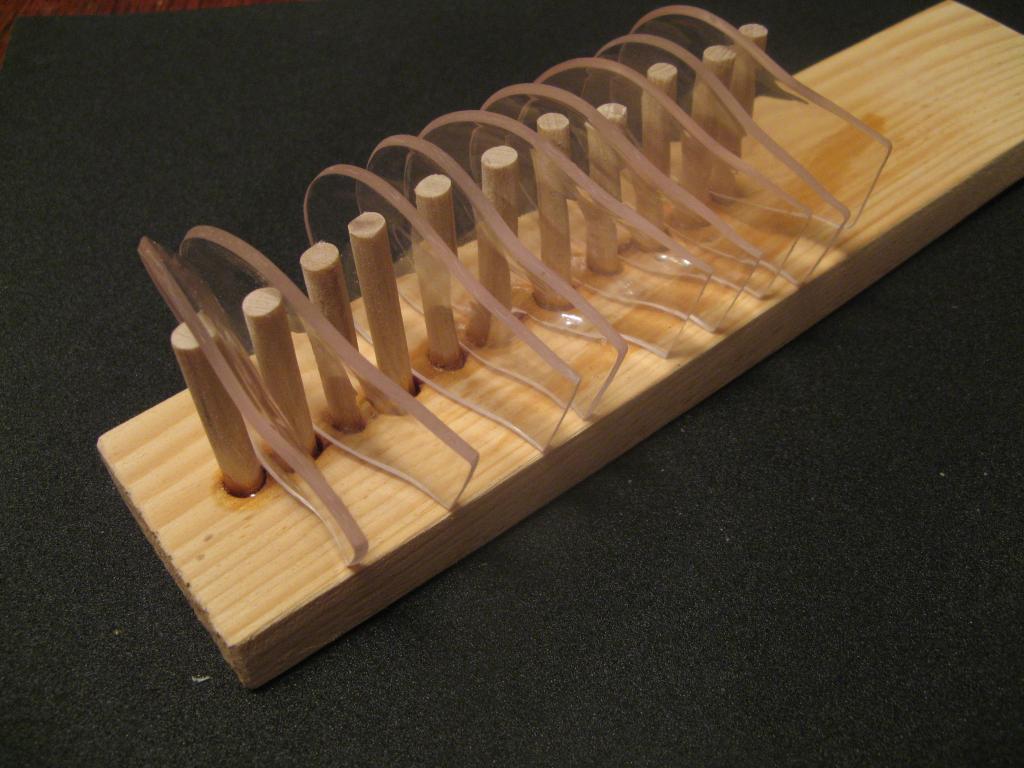

Сегодняшние - два нижних ряда. После сушки. Вот на этой приблуде:

3 часа в духовке при 120 градусах

На ней же сейчас суну опять прогреть - отпустить. До 80 градусов, затем остывать до утра.

Пузырей на новой партии нет вообще. Пару недожал, выглядят шикарно, да и работать будут, но чуть недобрали форму задуманную.
Остальные взяли форму идеально... вплоть до неровностей матрицы. полировать...

Доклад окончен.

[Евгений 55]

Дима!!!! Молодчага!!!! Высший пилотаж!!! Не хуже Самфишинговских.

[piton2]

Дима, большая просьба: как будешь переходить на новую модель лопатки, то сделай пожлауйста развернутый репортаж об изготовлении шаблона той лопатки. У меня все хорошо на этапе чертежных работ - расчертить симметрично нет проблем ( и никогда с черчением проблем не было, а вот лень огромадная - была ). Проблема так же симметрично перенести чертеж на металл ( я шаблоны лопастей из листового дюраля делаю). Пробовал даже делать чертежик на миллиметровки и тупо приклеивать его к дюралю - дык фих вам: как дело доходит до обработки краев - бумага в хлам, симметрия ушла в отпуск. Единственный вариант еще не испробовал: зачернить железяку черным маркером, а потом расчертить иголкой прямо на листе дюраля чертеж. Дык нетути циркуля с иголками, а лопасть нужна эллиптическая (самфишинговские через чур велики - мне нужно под размер корпуса 80-90 мм)

[Stekloduv]

а лопасть нужна эллиптическая (самфишинговские через чур велики - мне нужно под размер корпуса 80-90 мм)

Пётр, а ты их в руках держал? Они наоборот- очень маленькие

[vdv]

развернутый репортаж об изготовлении шаблона той лопатки

Я вот как рассуждал:
Ежели я не могу лобзиком прямой рез сделать, значит, руки кривые, так?
Ежели руки кривые, то овалы должны на-раз получаться, так?
А вот хренушки!!!

Репортаж:
1. Рисую овал на компе. Тонкими-тонкими линиями. Рисую тут же осевые линии. Тоже тонкие-тонкие. Печатаю.
2. Из поликарбоната вырезаю прямоугольник под шаблон. Подравниваю края, чтоб не мешали.
3. На шаблоне чертилкой металлической делаю перекрестье прицела. Те же осевые, от края до края.
4. Накладываю шаблон на распечатку, перекрестьем вниз, совмещаю осевые. Свет! Очки!!! Обвожу контур маркером, от руки.
5. Грубо вырезаю отверстие, для этого у меня проксоновский микролобзик ручной, пробегаюсь начерно микромотом, получаю контур в первом приближении.
6. Опять накладываю на распечатку, совмещаю оставшиеся части осевых, сравниваю контуры.
7. Микромотом уже с тонкой шкуркой приближаю контур к тому, что нужно. делаю это небольшими участками, понемножку, часто прикладывая к распечатке.
8. В итоге добиваюсь того, чтобы половинка той тонкой-тонкой линии была видна в дыру, а не через ПК.
9. Убеждаюсь, что в одном месте просадил. Добиваюсь, чтобы видна была вся линия на распечатке, а бумага - не видна.

PS. Если б приспичило делать шаблон из металла, на распечатке сделал бы два контура, внутри рабочего - пристрелочный, с расстоянием полмиллиметра.
PPS. Только осевые совмещать труднее, из-за толщины металла.

Не хуже Самфишинговских.

Обижаете, Евгений У меня из поликарбоната, на всякий случай
Понимаешь, я сначала хотел их купить. Ну недорого, в принципе, и отправить мужики обещали...
Но когда узнал, что они "из того же материала"... Да еще и размеров подходящих нету...
Самфишинговые имеют технологическое преимущество - их проще клеить в корпус. И подогнуть можно прям на водоеме.

В то же время и поликарбонатную я за весь сезон только одну выломал. Да и то сказать... держу воблер за лопасть, а эта тварь на 3 кило каааак крутнется! А я этим воблером, который за лопасть держу, ее взад обратно выворачиваю... Ну, в общем, сдуру можно и сломать.

[ljapins]

Здравствуйте. в этой теме парочку дней. У меня такая ситуация. Решил попробовать поделать воблера из полистерола.
Подскажите пожалуйста, как окрашивать уже сваренный воблер? нужна ли и если да то какая грунтовка( что бы не разъедало пенопласт)? какие краски самые хорошие под аэрограф и быстро сохнущие.


Спасибо за внимание. Заранее благодарен

[Slawich]

Здравствуйте. в этой теме парочку дней. У меня такая ситуация. Решил попробовать поделать воблера из полистерола.
Подскажите пожалуйста, как окрашивать уже сваренный воблер? нужна ли и если да то какая грунтовка( что бы не разъедало пенопласт)? какие краски самые хорошие под аэрограф и быстро сохнущие.


Спасибо за внимание. Заранее благодарен

Сергей Н на этом деле собаку(не одну) съел.И очень всё по полочкам разложил.Если Вы не читали-почитайте(в этой же ветке).Непонятно что-Сергей,думаю,обязательно подскажет.

[ljapins]

спасибо большое) не мог писать приватные сообщения, потому как новые участник форума, уже могу)


Пересмотрел все роботы - Мастера заслуживают уважения

[vdv]

Кажется, уже можно поделиться новой технологией. Благо, результат достигнут.

Итак, литье в силиконовую форму.
В качестве материалов использовались:
- двухкомпонентный компаунд Пентэласт-710 марка А
- полиэфирная смола (из недорогих)
- обрезки пластика
- пластилин
- ольха (мать ее) для изготовления прототипа.

1. Изготавливаем прототип. Ну, раз уж делаем своими руками, то применяем технологию двух склеенных половинок. Вырезаем, обтачиваем, полируем, гравируем - потом расщепляем половинки на два полупрототипа.
2. Клеим полупрототип на дно ванночки. я использовал обычный 2-сторонний скотч. Замешиваем нужное количество силикона, заливаем, получаем часиков через двенадцать одну полуформу для одной половинки:

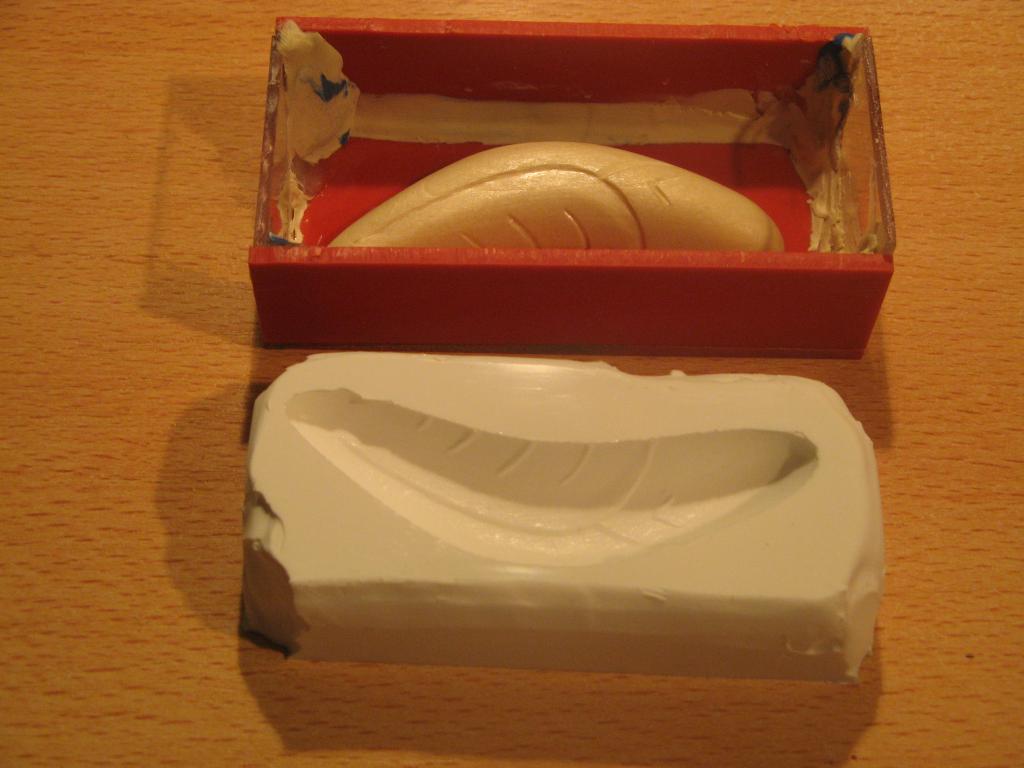

на фото - вынутая из ванночки готовая половинка, прототип остался в ванночке

для второй половинки прототипа процедура повторяется. То есть таких полуформ нужно две на воблер, левая и правая половинки.

3. Формируем внутренние полости.

Учитывая эластичность формы и отсутствие всяких восков и прочих самотвердеющих пластиков, решил банально залить и отформовать технологическую отливку.

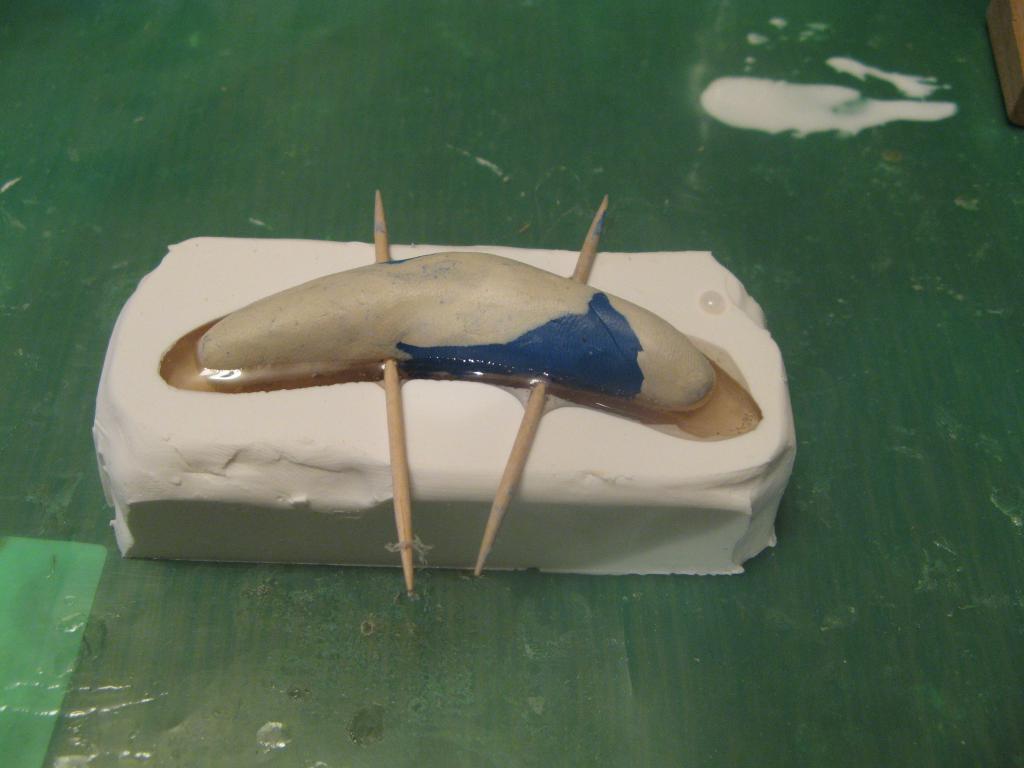

Сначала делаем имитацию внутреннего свободного пространства из пластилина:

Эмулятор пространства не должен касаться стенок. Чем точнее сделаем, тем меньше потом работы.

Заливаем смолой, через 12 часов получаем готовую скорлупку.

Заливаем с изрядным избытком, полиэфирка дает усадку.

В ней вымеряем толщину стенок, делаем их примерно одинаковыми (я сделал 1.5...2 мм)

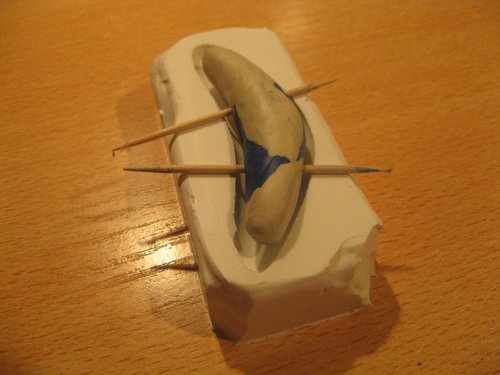

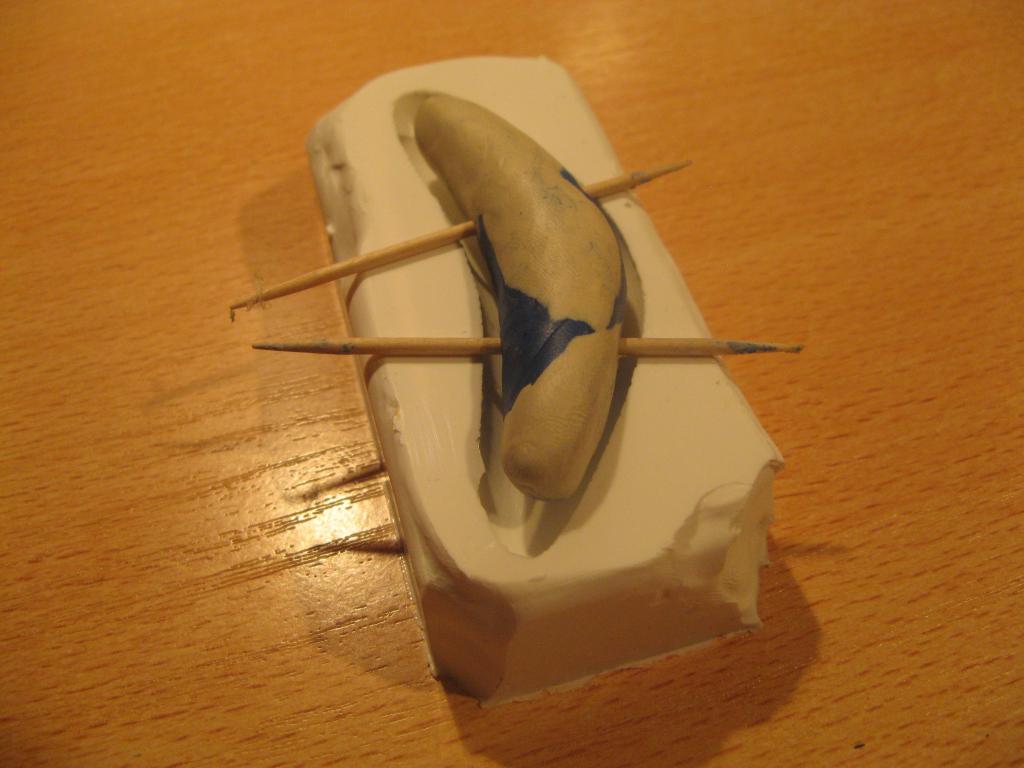

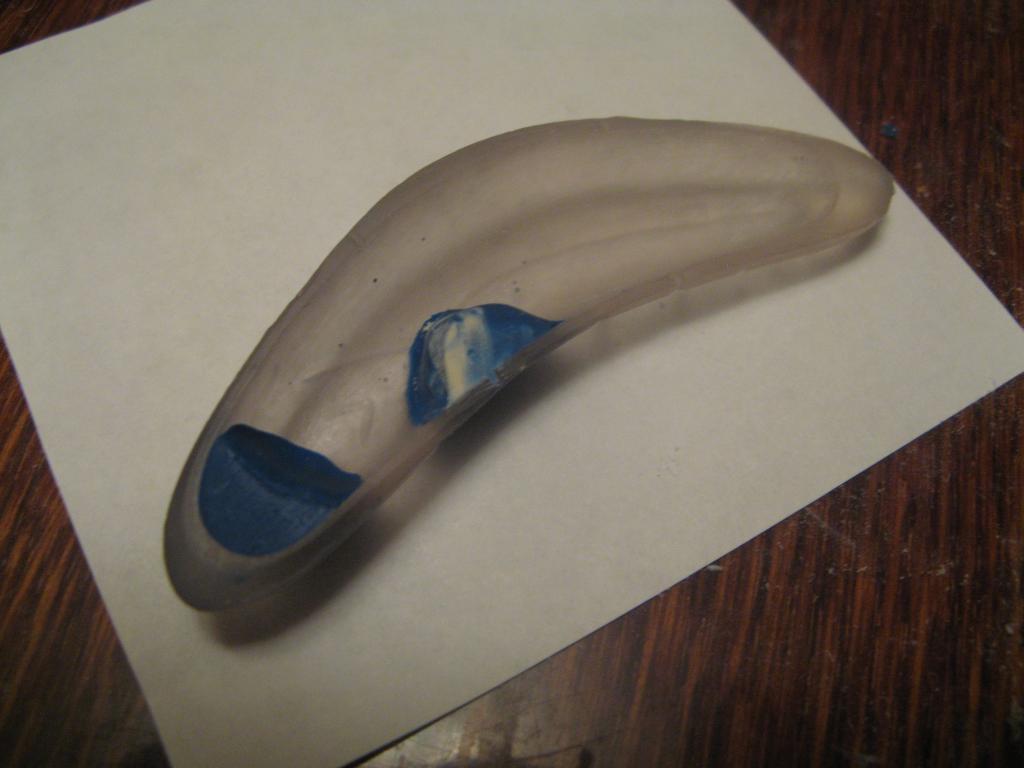

Затем пластилином же сооружаем места, где должна быть смола:

Скорлупка + пластилин = то, что хотим в итоге получить

Изготавливаем проволочный каркас:

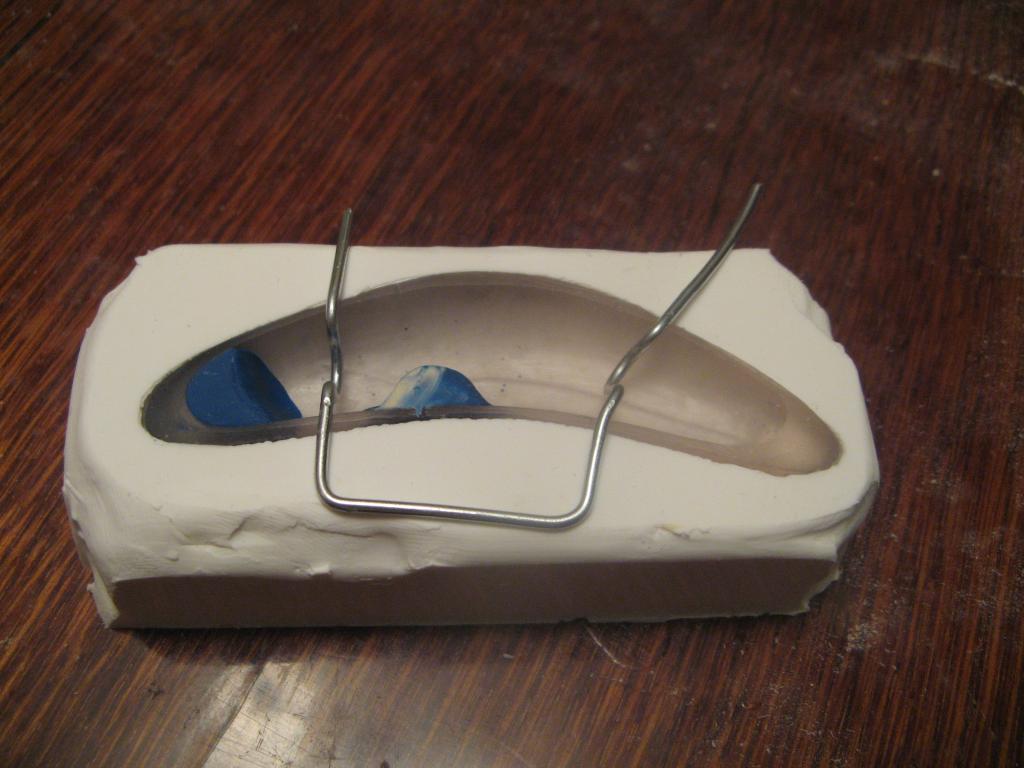

Каркас серединою погружен внутрь скорлупки, краями лежит на краях полуформы

В следующем посте мы его используем...

[vdv]

Продолжение.

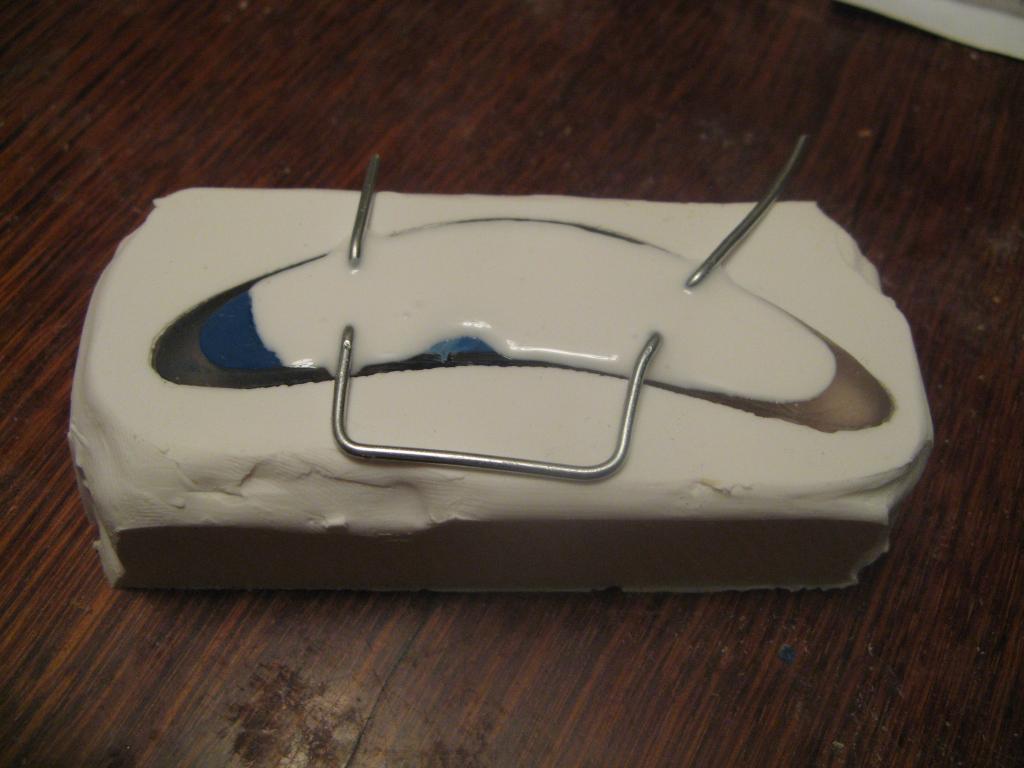

В полуформу вложена технологическая скорлупка с пластилином, над ней смонтирован каркас, заливаем силиконом внутреннее пространство:

рекомендуется на выступающие кончики проволоки нанести капельки силикона - потом они будут использоваться, как фиксаторы каркаса.

Через 12 часов вынимаем каркас с силиконом, у нас готова вторая полуформа для одной из половинок.
Повторяем процесс формирования внутреннего пространства для второй полуформы.

4. Отливаем.

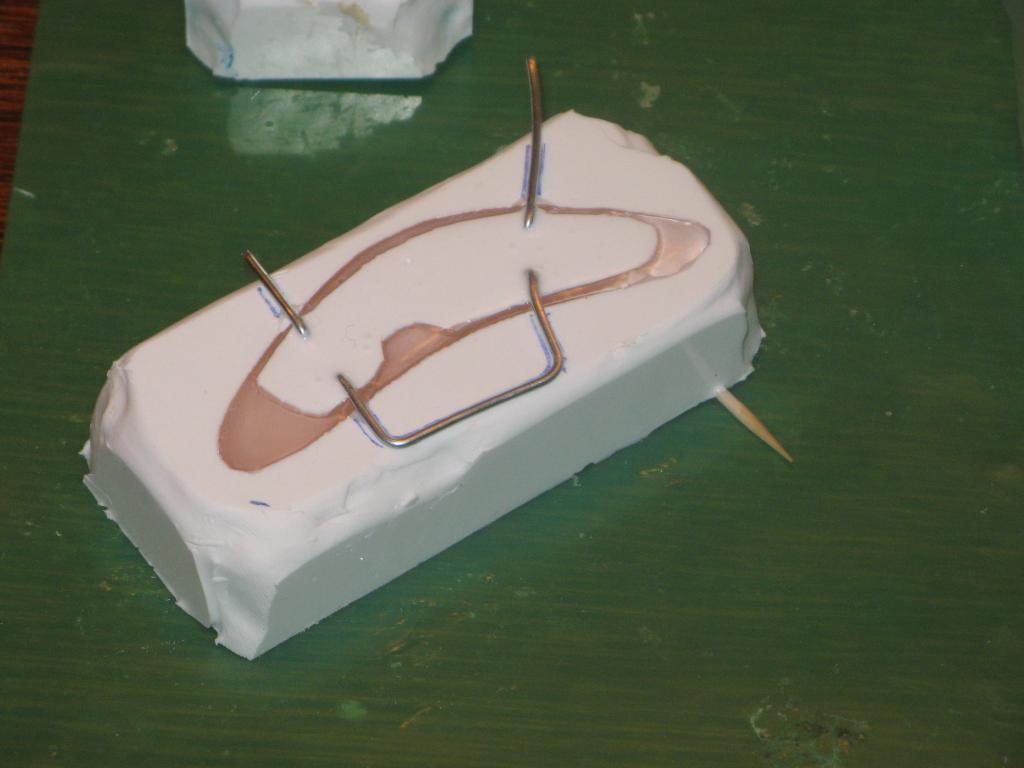

Для этого устанавливаем одну полуформу над другой на каркас из заполняем пространство между полуформами тем, из чего отливать хотим:

заливаем с одного краю, чтоб пузырьков избегать.

Получаем правую половинку будущего воблера.
Аналогично собираем вторую форму и заливаем ее.
Получаем левую половинку.

5. Повторяем п.4 столько раз, сколько требуется воблеров.

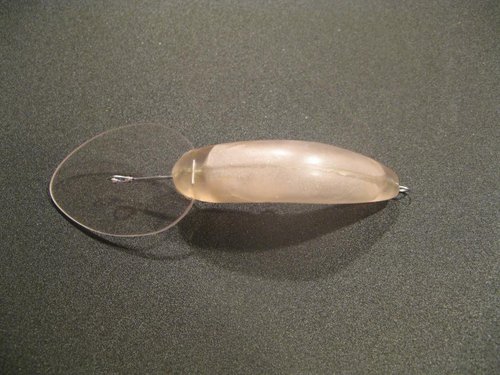

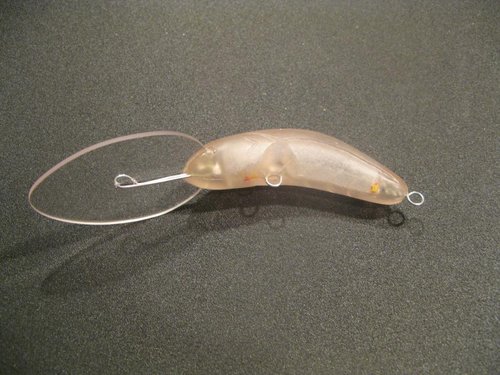

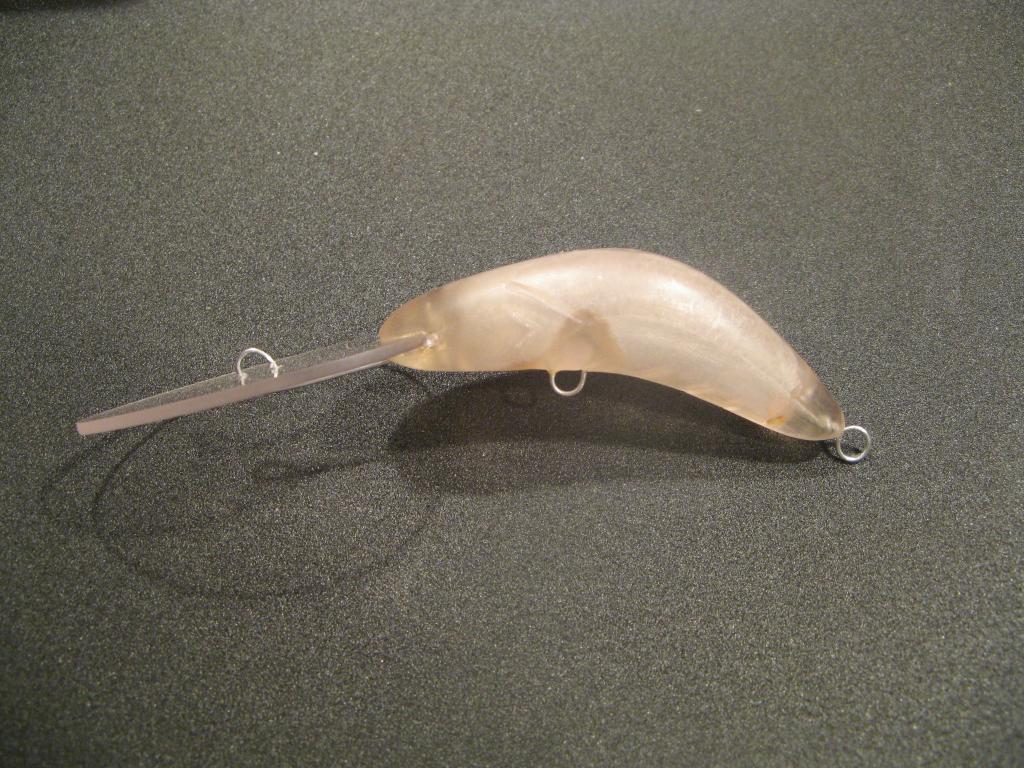

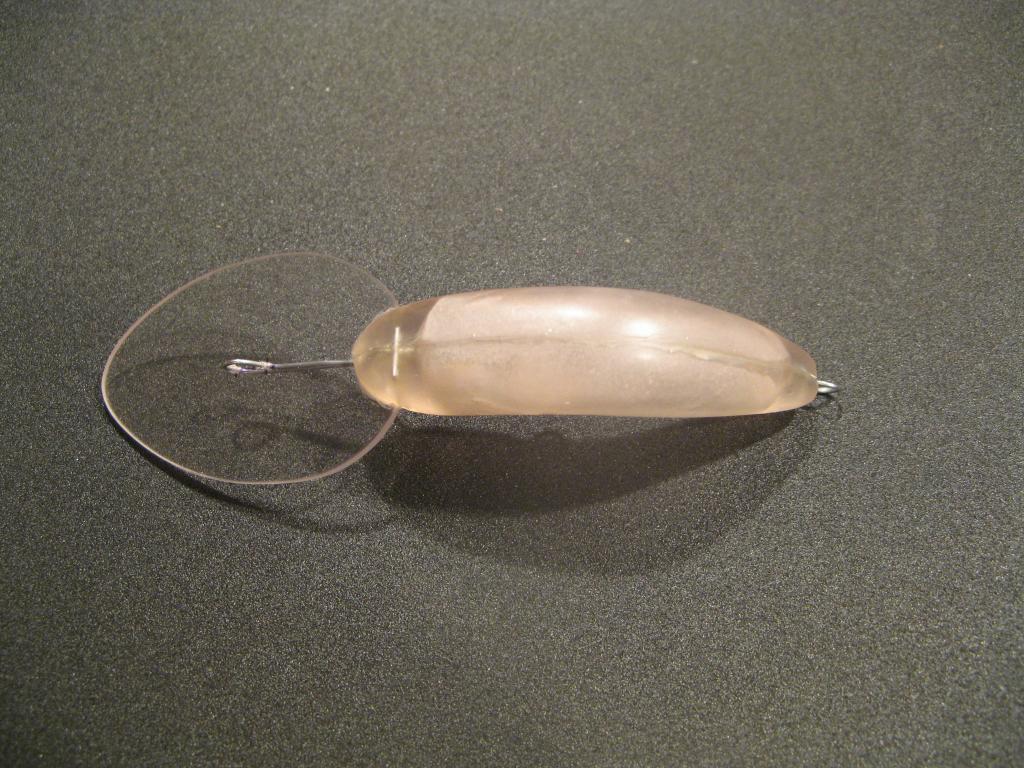

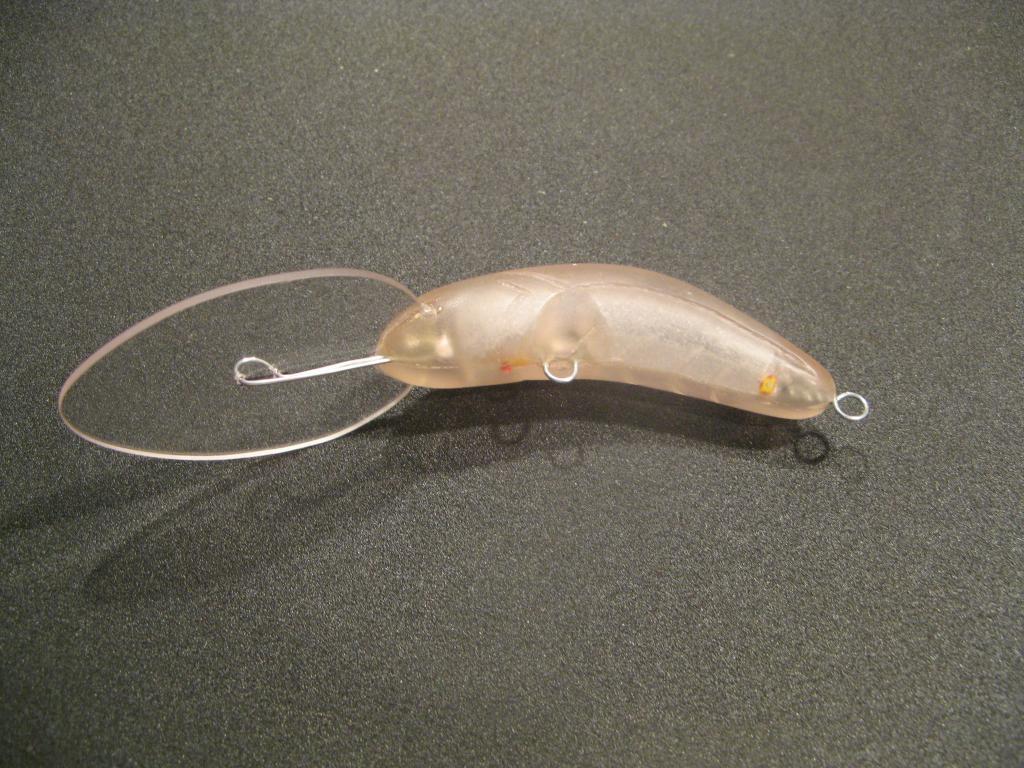

Результат.
Сборку решил не показывать, ничего интересного.

Внутри бусинки, некоторые приклеились при сборке.

80 мм (без лопасти)

Не огружен. Вес без крючков 17 грамм

Сплошные из Абаши получились легче. 13.6 грамма - правда, этот вес еще подрастет за счет отделки и финиша.
Оригинал, с которого срисовывал - 20 грамм с крючками.

Доклад окончен.

[piton2]

Дмитрий, мне так кацца, что к этой теме есть смысл вернуться после испытаний "на боевое применение": вызывает вопрос стойкость изделия к, гы-гы-гы, "точечным ударным нагрузкам" - сиречь к рыбьим зубкам и клыкам. Уточняю: поскольку и заводские пустотелые пластиковые джерки (точно знаю про джерки и не только плоскобокие Buster Jerk , но и плавных обтекаемых форм Sebil Stick Shad 155 ,поэтому про воблеры не пишу, но думаю, что в этом плане мало чем отличаются) иногда получают точечные пробоины в корпусе от зубов щук трофейного размера (кил от 5 и далее), то ужасов в этом нет. Главное, чтобы корпус не разрушился, не пошла сетка трещин ( тогда его разрушение лишь вопрос времени). Правда я очень смутно представляю себе что за зверь такой полиэфирная смола - может у изделий из них вязкость изрядная и опасения беспочвенны, но ассоциируется с обычной эпоксидной смолой типа ЭД-20, без всяких добавок для повышения вязкости.

[Ikel]

vdv Ростёшь на глазах А наверх белая эпоксидка будет хорошо смотреться

Честно говоря я без армирования такую штуку не лил бы. Тут с piton2 нельзя не согласиться. И во внутрь что-то вроде строительной пены хочется налить.

Как решается вопрос о центровке внутренней полости-формы? Я бы скорее всего промазал при установке Ведь если даже прихватить силиконом проволочку, то это зафиксирует направление смещения лево-право, а верх-них можно и косякнуть. Полуформы по отдельности взвешивал? На сколько точно по весу они получаются?

[СергейИЧ]

Мне нравится. Возможные незначительные отклонения по тощинам стенок половинок, по-моему никак не скажутся на работе. Цельный каркас...пожалуй, да. Вообще же сильно переживать за живучесть конструкции вряд ли стоит, ведь основное её преимущество - можно легко заменить пришедший в негодность корпус на новый (имея форму для отливки), при этом использовать ту же лопасть и каркас (от прокушенного/сломанного воблера), например. В общем

[vdv]

Как решается вопрос о центровке внутренней полости-формы? Я бы скорее всего промазал при установке Ведь если даже прихватить силиконом проволочку, то это зафиксирует направление смещения лево-право, а верх-них можно и косякнуть.

вопрос решается тем, что проволоки каркаса лежат под углом друг к другу

Полуформы по отдельности взвешивал? На сколько точно по весу они получаются?

6.00 против 5.97. Но это после того, как снят облой до миллиметра.

Честно говоря я без армирования такую штуку не лил бы. Тут с piton2 нельзя не согласиться. И во внутрь что-то вроде строительной пены хочется налить.

дык. и я соглашусь. вычитал, что армируют капроном или нейлоном, типа из колготок женских. А вот пена - это совершенно отдельная мысль! Она, пена, не столько для жесткости (от нее, скорее вред - если клык пробъет оболочку - воблер насосется воды и ремонту уже не подлежит). Отдельность этой мысли - в возможности фиксации половинок до склеивания. Буду ее думать. Жаль, пена не продается в упаковках по 1 грамму.
Для жесткости на крупных вобах можно предусмотреть перемычки внутренние. Переборки, ага.
И третье мое мнение по поводу жесткости гласит: себестоимость приманки без учета покраски (и крючков) 36...40 рублей, включая работу по изготовлению формы. Ежели на нее сядет крокодил, да поймается... Наличие сплошного каркаса позволит довершить вываживание, даже если приманка окажется разгрызена в хлам. Кстати, армирование по этой же причине под вопросом...

А наверх белая эпоксидка будет хорошо смотреться

так не наверх же! а в качестве! Лить из белой, конечно же. Хотя вопросов по этому поводу еще осталось, надо пробовать.
Привлекает, кстати, прозрачность материала. Еще парочку половинок отлил с добавлением блесток. Даже и красить не буду. Разве что глазки-плавнички нарисую.

Сергей, ты более чем прав. Однако проба показала, что сборка модели с отдельной лопастью довольно сложна. Технология идеальна для отливки половинок тела вместе с половинками лопастей.

Дальнейшие направления изысков:
1. Материал, из чего отливать. Полиэфирка имеет единственное преимущество - низкую себестоимость. Во всем остальном проигрывает даже банальной эпоксидке.
2. изготовление мастер-модели. Делать копии фирменных приманок - для этого, вообще-то, китайцы и придуманы. Хочется свое. А тут есть немного заморочек... И главная из них - научиться делать воблеры, отвечающие моим задачам.
3. склеивание половинок. Впрочем, если отливки вместе с лопастями, то большой проблемы нет.
4. объемное окрашивание. Делать Red Head, заливая с носа красную, с хвоста белую. Пока даже не пробовал, вопрос в подборе пигментов и вязкости получаемой массы. Будет ли смола с белилами нормально затекать в форму? Да, можно разбавить спиртом или ацетоном - а усадка? а снижение прочности?

Спасибо за отзывы.

[DEEP]

Сорри, но наверное из-за невнимательности я пропустил главное. Из чего льется сам воблер? Какой материал?

Мастеру респект за такую роботу, хотелось бы дорости до такого уровня!

[vdv]

Из чего льется сам воблер? Какой материал?

В данном случае воблер отливался из полиэфирной смолы. Марка, полагаю, непринципиальна. Смысл тот же, что и у эпоксидки - смола + отвердитель, только пропорции свои.
Можно лить из любых полиэфирных или эпоксидных смол (хоть из энвиротекса - обязательно хоть один да сделаю!)
Главное условие - достаточная текучесть и время жизни в жидком состоянии - чтобы форма полностью залилась при заполнении ее с одной стороны.
Очень желательно, чтоб минимальная усадка. Залил 10 кубиков - чтоб десять и осталось. Ну, 9.8... Полиэфирка тут не очень хороша, честно говоря.
Не годятся очень вязкие материалы. То есть положить слой холодной сварки и запрессовать не получится - форма эластичная.
