Всем, доброго времени!
Меня вот такая штука заинтересовала http://www.youtube.com/watch?v=VRH34thb ... re=related" onclick="window.open(this.href);return false;
С виду всё простенько

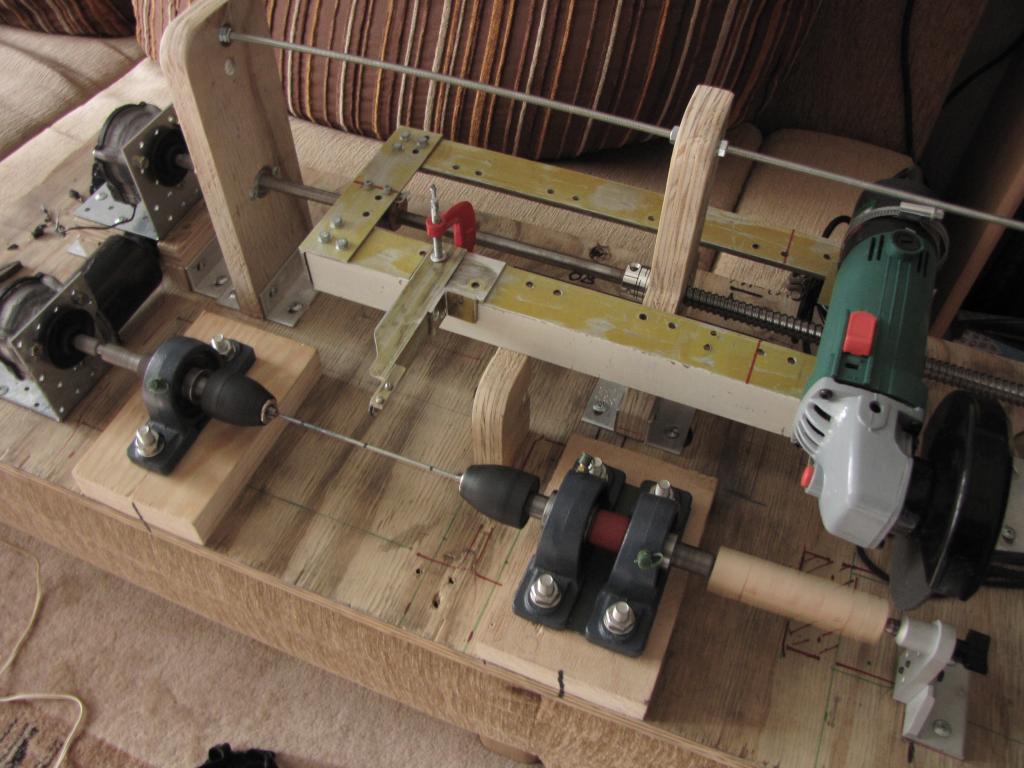

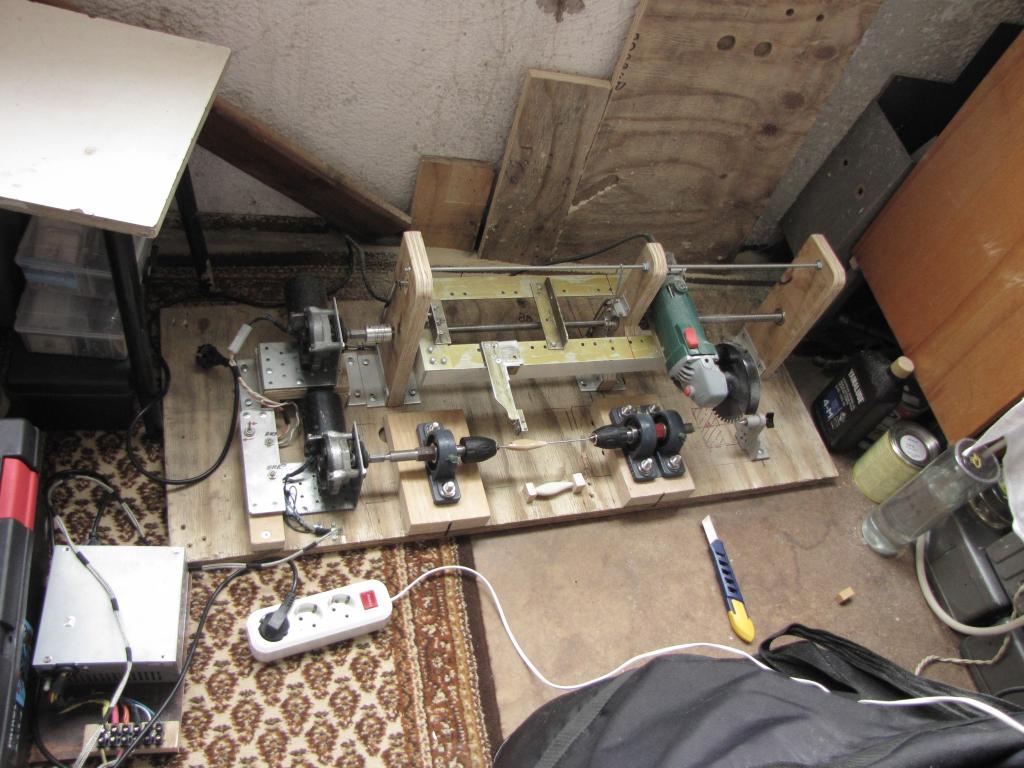

Ну и наконец я его сделал,

Осталось всё отладить и арбайтен, арбайтен унд арбайтен.И как в анекдоте : кто будет хорошо работкать тот будет кушать .... САЛО!
Найн сало - з....па.
А если серьёзно, то меня лично всегда угнетала тупая работа и вырезать ножом и шкурить - одна из них.
Всем удачи.

[Ikel]

luger С виду серьёзно
По ссылке на ютуб ролик про пилу

[Strelok]

luger
А что за движки на приводе стоят и сколько оборотав выдают? Можно увидеть несколько фоток верстата где стоит болгарка и деталей каторые ее перемещают.

[Евгений 55]

Игорь теперь ждём фотки деталировки этого механизма. ну и само со бой тех данные

[luger]

Всем доброго времени!
Спасибо мужики на добром слове .

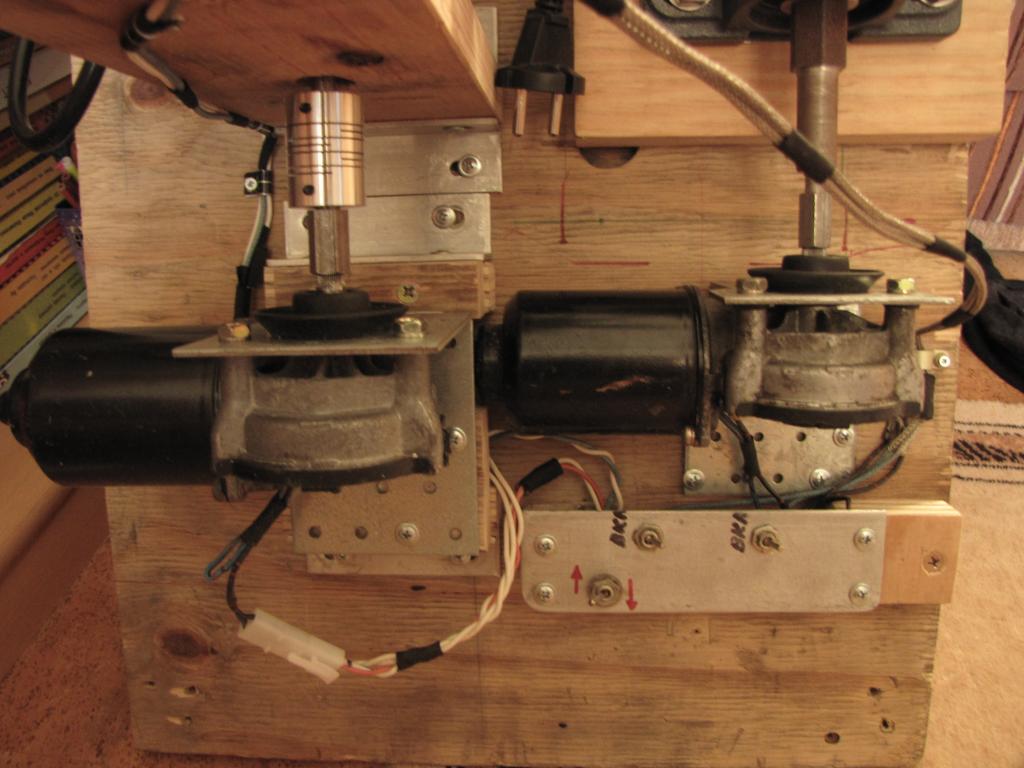

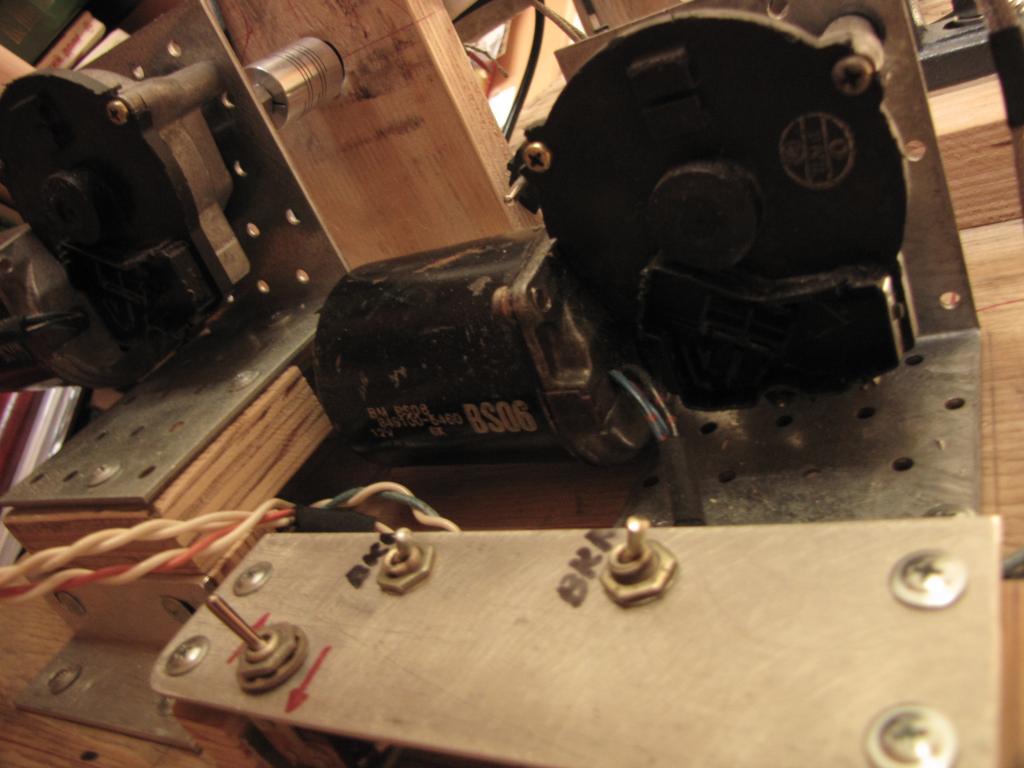

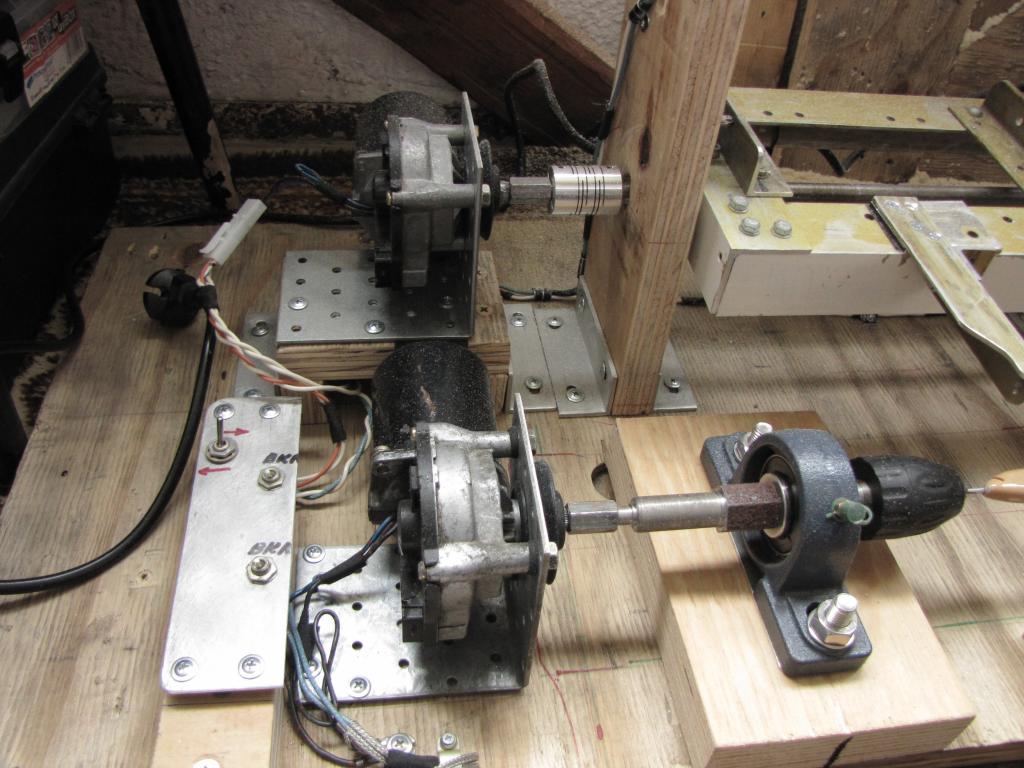

1. Двигатели от мазды, со стеклоочестителей.По оборотам не скажу, ну нету у меня тахометра .

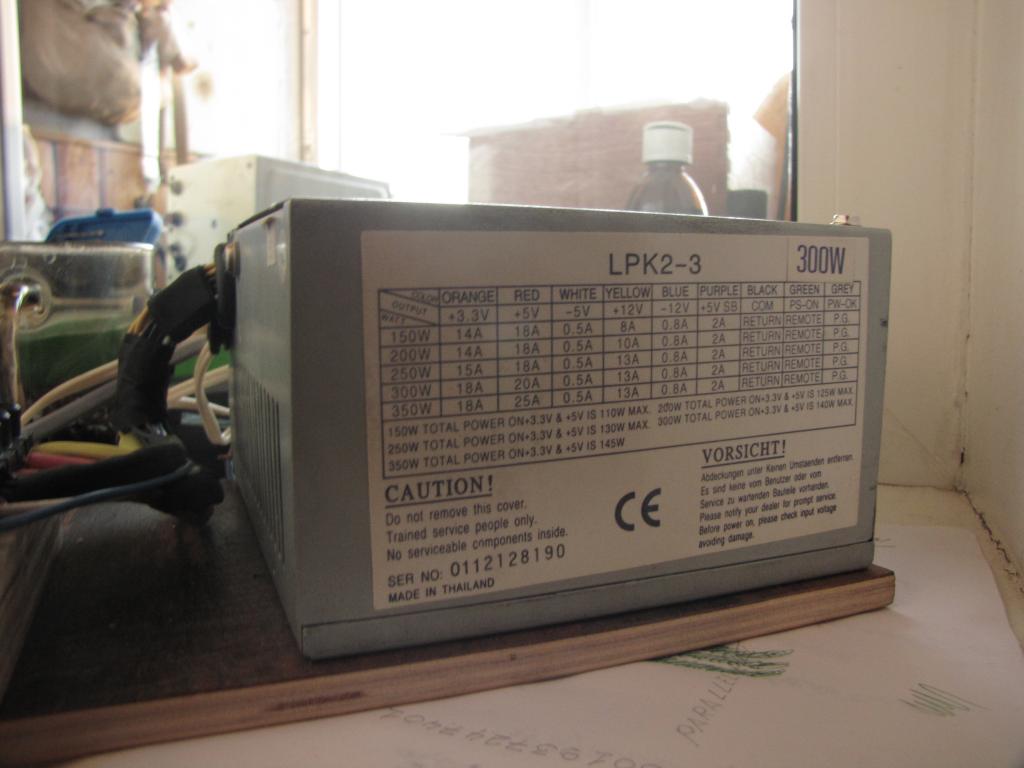

2. Запитываю оба двиг. от блока питания с компа. Тот что образец с балваном крутит, от 12 вольт.А на каретке от 3,3в.
Т.к. на каретке стоит винт 1605, то с таким напряжением , как выяснилось, скорость подачи БОЛЬШАЯ. 10 см.каретка проходит за 1,5 минуты, а надо-бы поряка 3 минут или чуть больше.Буду мострячить редуктор. А от меньшего напряжения двиг. уже не крутит.Чем меньше скорость подачи тем чище будет резать пила.
3. Турбина Польской конторы VERTO (дешевле наверное нет), порядка 8000т. обороты.Надеюсь не ошибся.
4. Диск пильный наш, , конторы Russland на 40 зубов с напайкой 115x40x22 по дереву, зуб один уже ушёл.Буду менять.
Ну и 3 года страданий. Нету в Кёнике токарей, ну и станков тоже. Пришлось трапецию 1605 в Воронеже покупать.Вот, и радостно и грустно.
А ниже фотки.
Всем удачи

[luger]

P.S.
Миша, там по ссылке самопал.Очень даже подходит делать пропилы под арматуру на заготовках.Ну может и ещё для чего

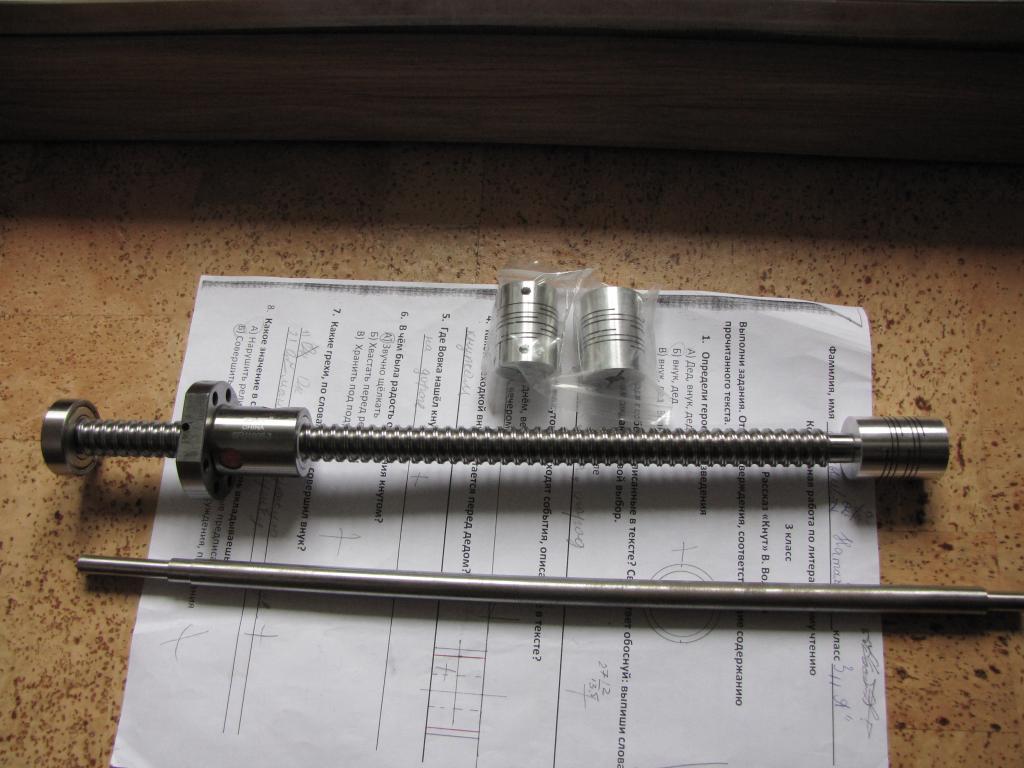

Энто всё из Ворнежу

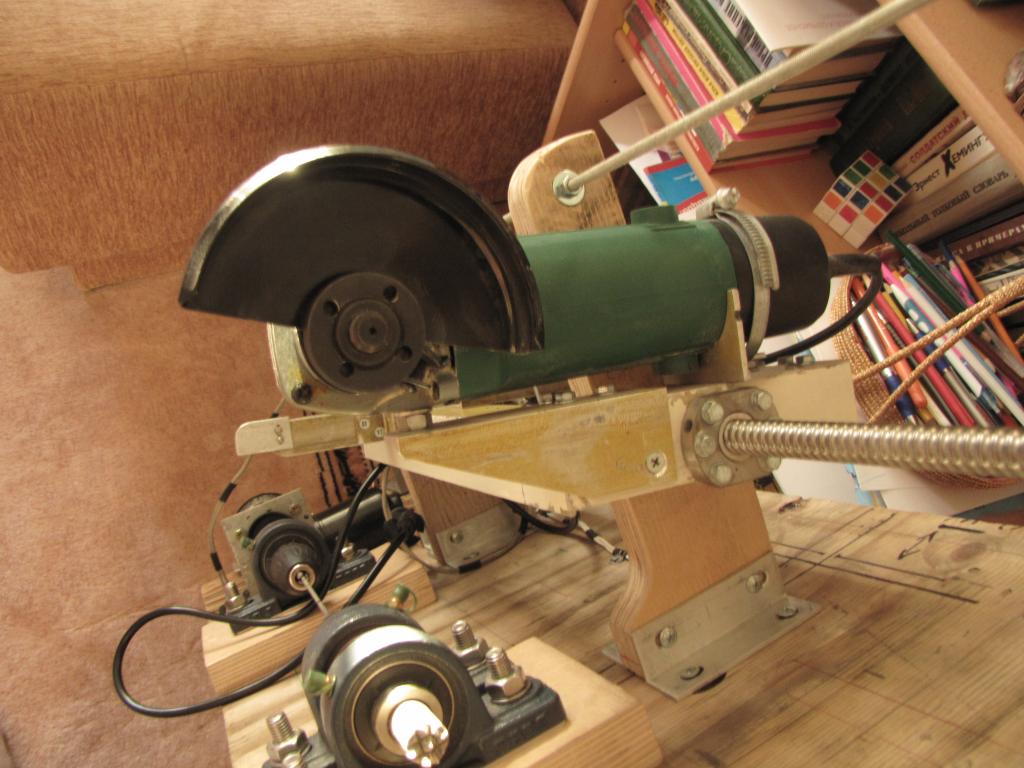

Под турбиной гайка из Воронежу, а с другой стороны, на валу, втулка бронзовая.Всё на коретке.

5 минут и вуаля, мы в дамках. ВО, ЧТО ЛЕНЬ ДЕЛАЕТ.

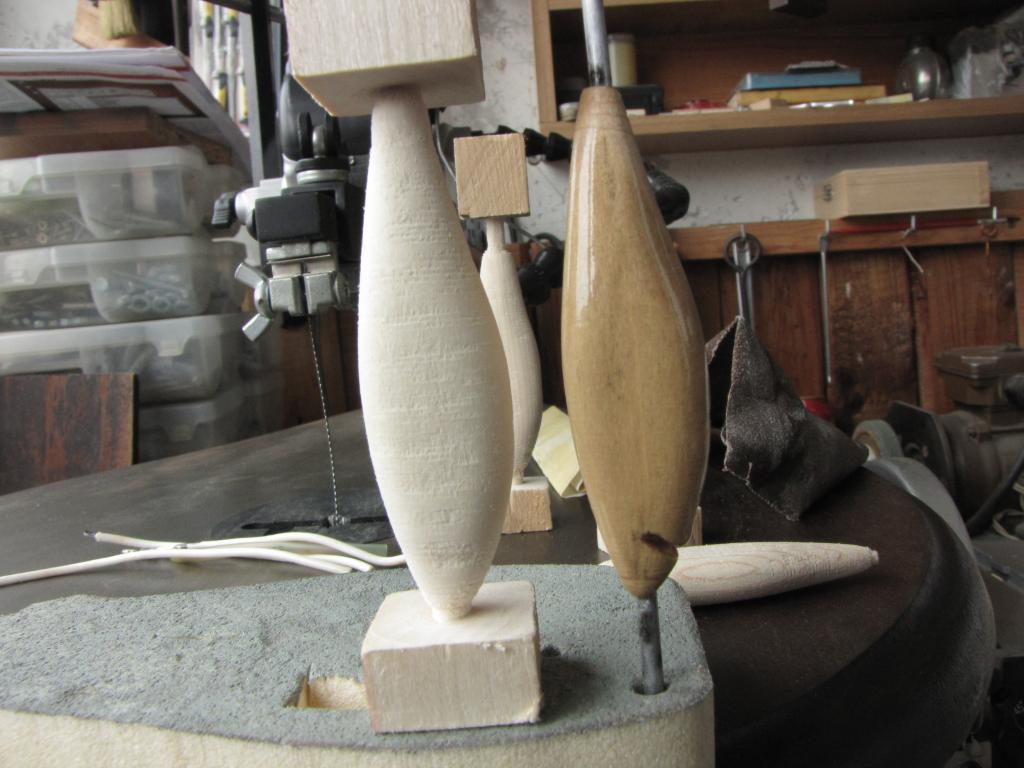

Можно ещё и так, всё быстрей чем ножом

Всем удачи.

[vdv]

Диск пильный наш

штука хорошая, завидую немножко
А вот вопрос: среди подобных конструкций чаще встречаются системы, в которых вместо болгарки закреплен фрезер или бор-машина. Почему ты именно болгарку выбрал?

[VitaliyK]

P.S.
Миша, там по ссылке самопал.Очень даже подходит делать пропилы под арматуру на заготовках.Ну может и ещё для чего

Приветствую всех участников данной конференции.

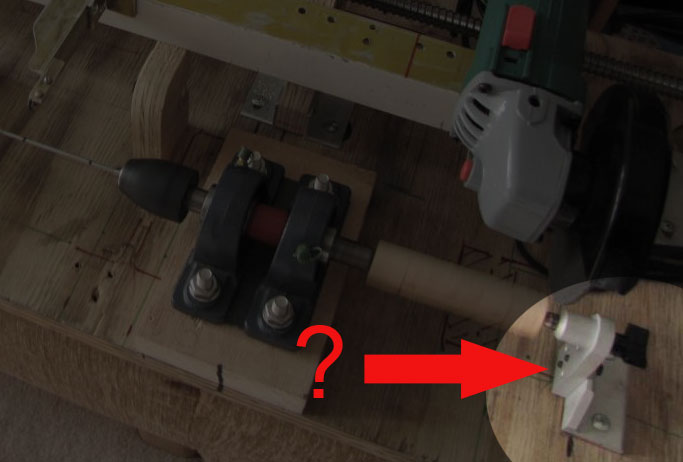

Сейчас занимаюсь сборкой подобного станочка, только для изготовления рыболовных поплавков. Подскажите, что из себя представляет заднее крепление заготовки, выделенное на фото.

[vdv]

А вот лесопилка.

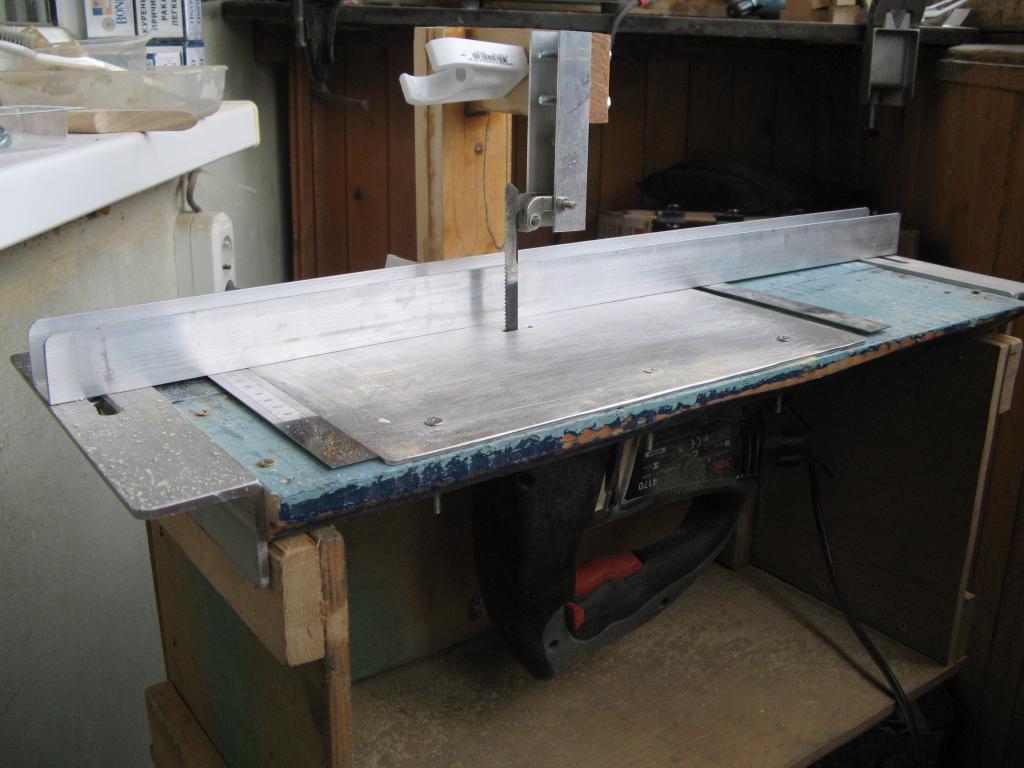

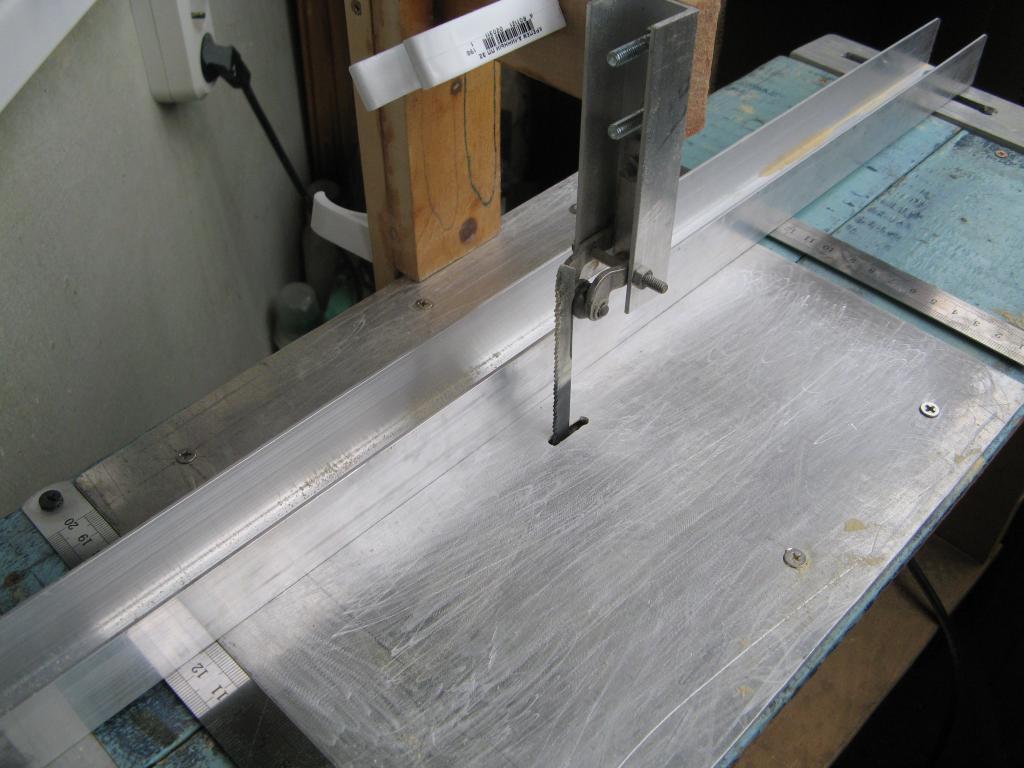

Общий вид

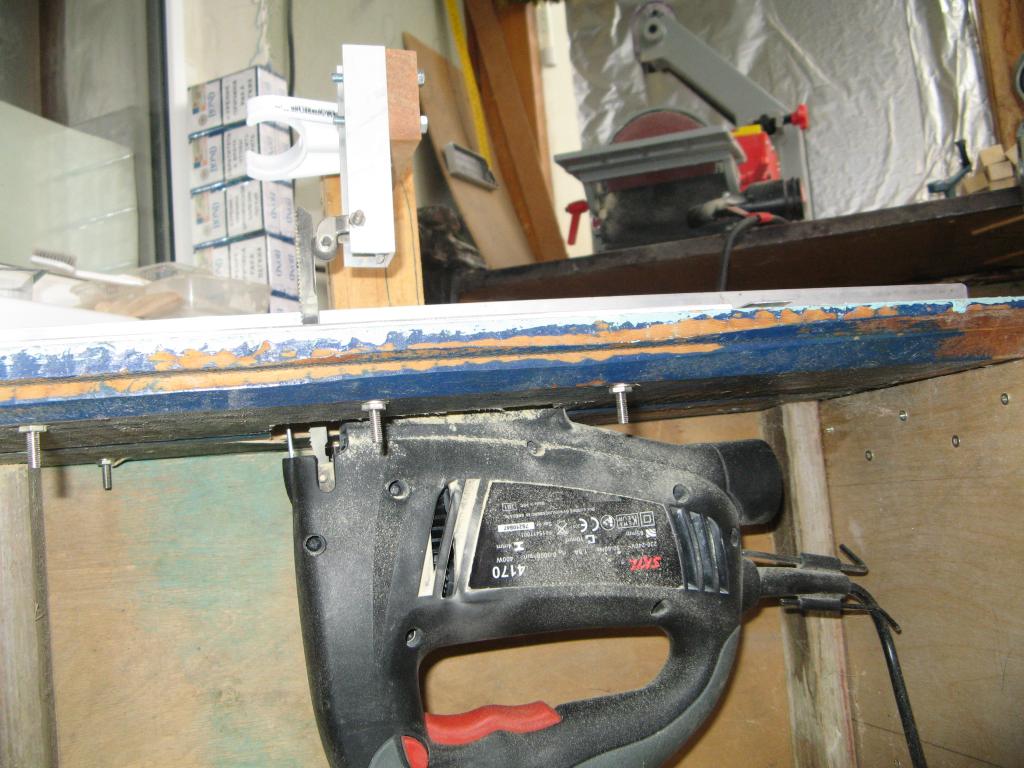

Для корпуса взят ящик, ставший ненужным. Под лобзик вырезано углубление, он просто лежит в корытце...

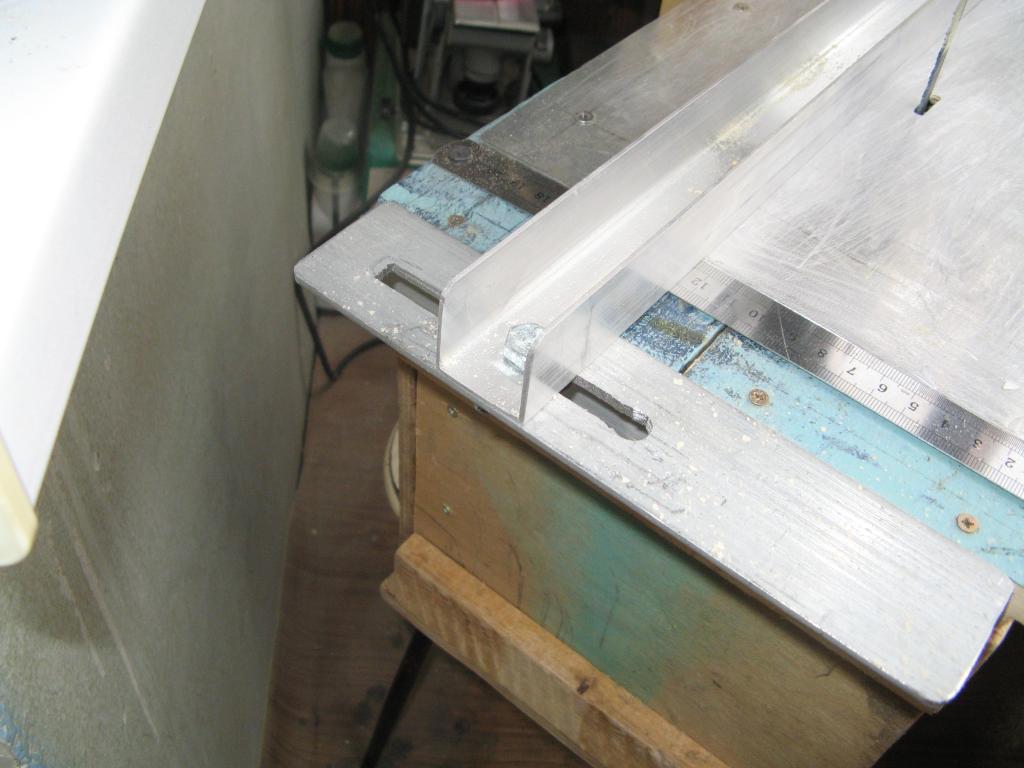

Сверху лобзик прижат листом дюраля. Из двух уголков и профиля сделана направляющая

Верхний упор куплен от макитовского лобзика и вставлен в кусок профиля.

[luger]

Всем доброго времени!
Виталий, сея штука обзывается - задняя бабка.Экспанируется для станков CNC под 5-ю ось. Покупал на эбэе, а за скоко не помню.

Почему ты именно болгарку выбрал?

Дима, всё банально. Из-за дешевизны.Ручной фрезер меньше 4 руб.у нас нет, к томуж он большой и крепить его геморно.А нормальные : Кресс или Макита - старт от 5р.Да и фрезы нормальные денег стоят, а дерьмом пилить -только плеваться будешь.А это уже не работа = каторга.
А диск пильный - 120 рваных,и 30 часов до заточки гарантируют .Да и устремлений нет у меня перегнать Рапала по массовости.
Так ты тоже, смотрю, не подарок. В авчарню пускать нельзя . Пилорама , можно брус распускать без проблем.
Я вот тоже завидую народу у кого станочки CNC -ные.Не по зубам, пока.
Но надежда умерает после смерти
Всем удачи

[vitalyevich]

Дима, всё банально. Из-за дешевизны.Ручной фрезер меньше 4 руб.у нас нет, к томуж он большой и крепить его геморно.А нормальные : Кресс или Макита - старт от 5р.Да и фрезы нормальные денег стоят, а дерьмом пилить -только плеваться будешь.А это уже не работа = каторга.
А диск пильный - 120 рваных,и 30 часов до заточки гарантируют .Да и устремлений нет у меня перегнать Рапала по массовости.
Так ты тоже, смотрю, не подарок. В авчарню пускать нельзя . Пилорама , можно брус распускать без проблем.
Я вот тоже завидую народу у кого станочки CNC -ные.Не по зубам, пока.
Но надежда умерает после смерти
Всем удачи

Игорь, а простой отрезной круг по металлу не пробовал ставить? Должон пилить, да и видел вроде где-то видео с болгаркой и таким кругом...

[luger]

Всем, доброго времени!

Игорь, а простой отрезной круг по металлу не пробовал ставить? Должон пилить, да и видел вроде где-то видео с болгаркой и таким кругом...

Серёжа, не пробовал. Как сказала монашка :- Бережёного бог бережёт, одевая презерватив на свечку
Но, наверно можно.Если обточить заготовку с припуском в 2 мм, то эти 2мм он наверное сточит.А если на брусок его запустить то Х.З.
Брусок 20х20мм и пильному диску в начале и конце приходится пропиливать почти по 9мм с каждой сторны, а потом ещё и подача пойдёт.
У пильного зубы есть, он деревяху и грызёт ими. А отрезной чем ?
Вот тут на первых 4 минутах , как правильно работать с бруском http://www.youtube.com/watch?v=Elt9j440 ... re=related" onclick="window.open(this.href);return false;
Всем удачи

[osminog]

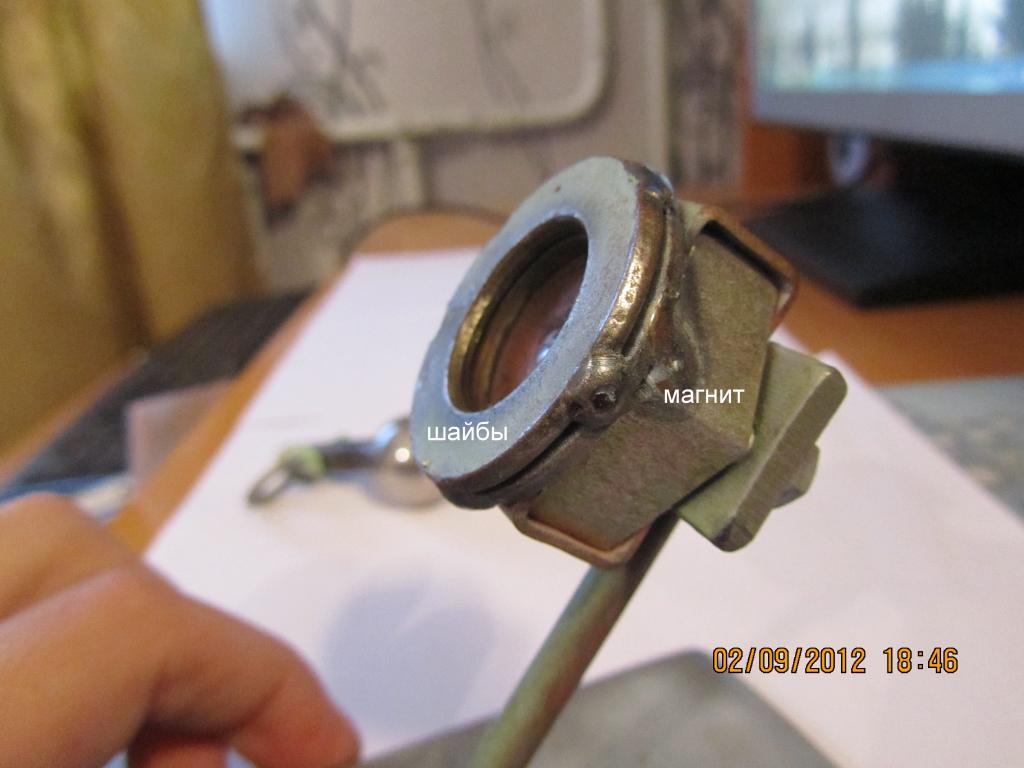

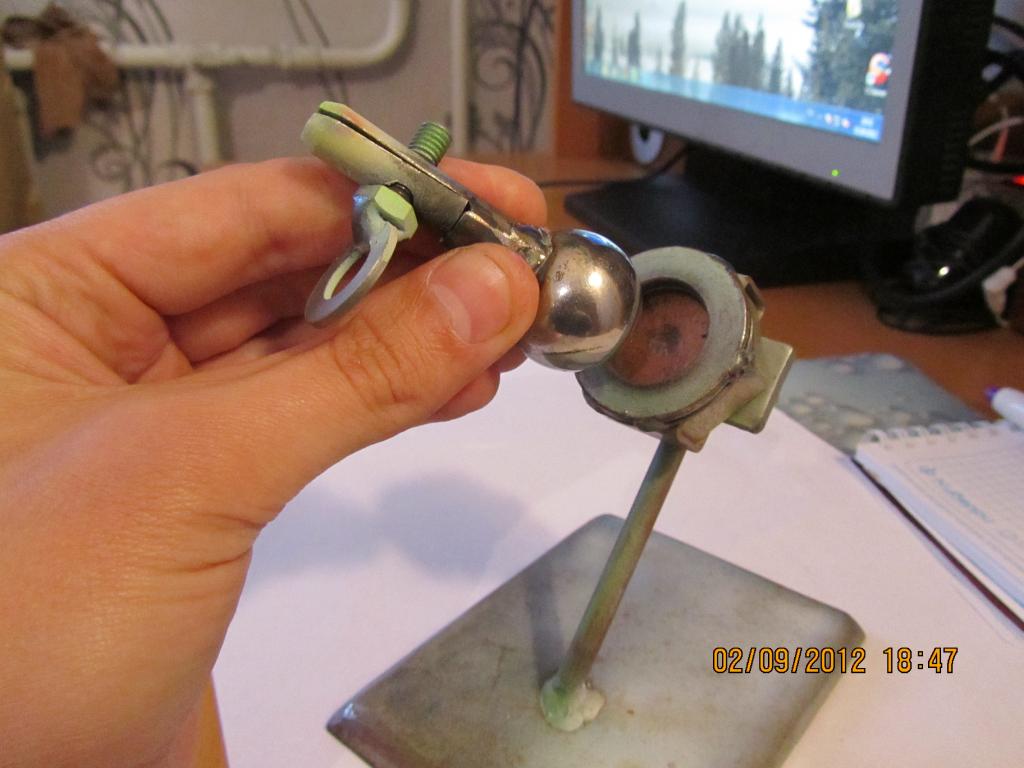

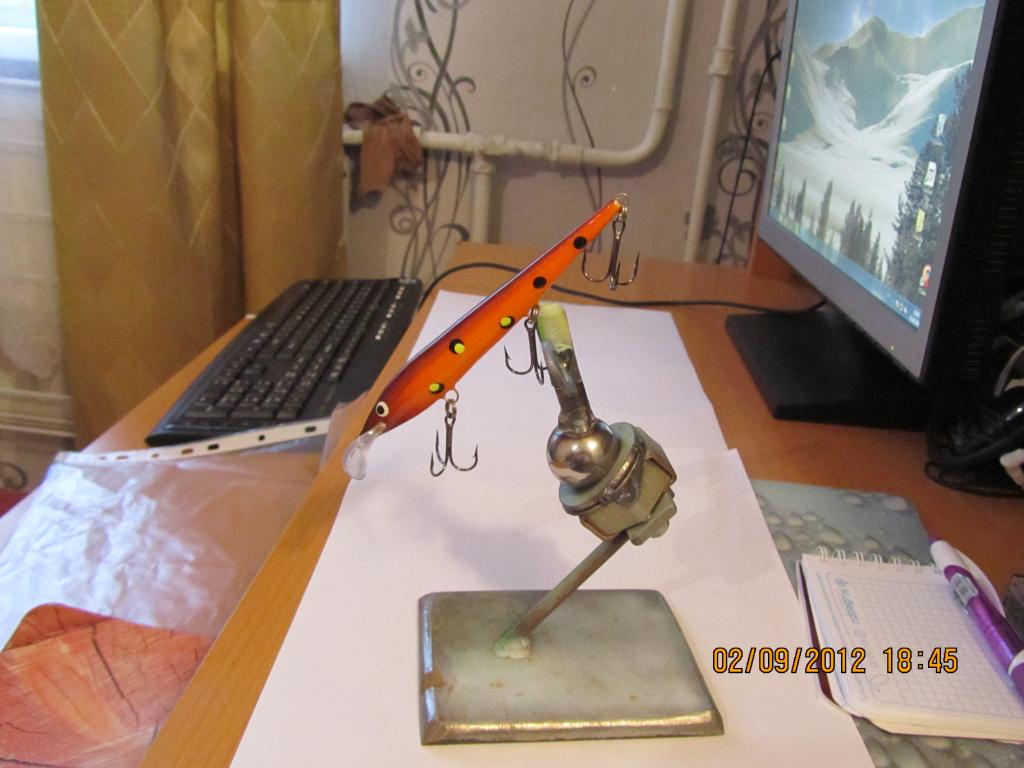

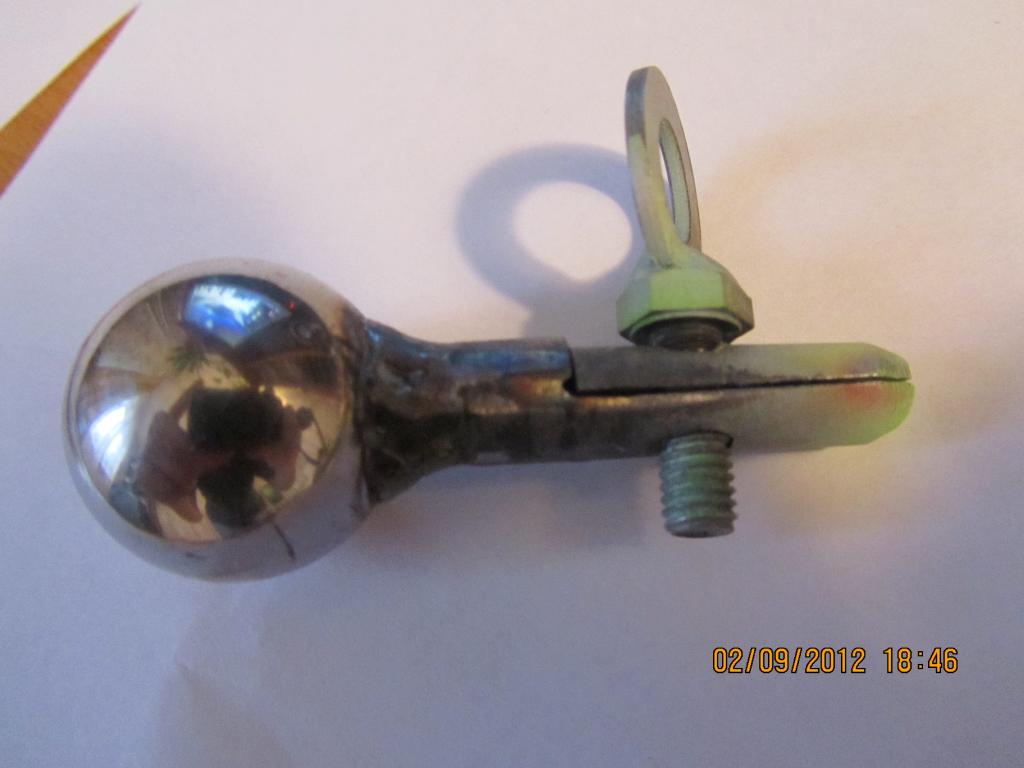

всем привет!!!после долгих мучений с покраской пришлось придумать держатель (сделан он как обычно из того что под руку попалось:-основные детали это: магнит,шарик от подшипника и шайбы нужного диаметра под шарик)всё остальное как получится(получается шарико -магнитная система какая то ) .Теперь можно зажав приманку один раз выкрасить её абсолютно в любых ракурсах

[sergei07]

всем привет!!!после долгих мучений с покраской пришлось придумать держатель

Тоже люблю все делать сам. Но попался на глаза в магазине инструментов вот такое
http://www.brownbear.ru/photo/1024/95066.jpg" onclick="window.open(this.href);return false;
купил.

[vdv]

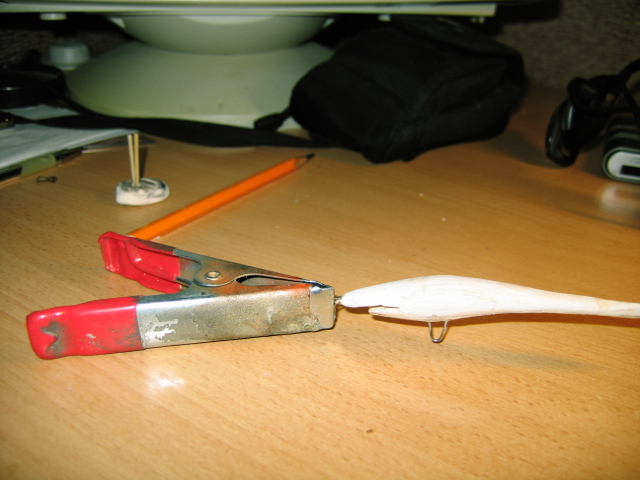

"Третья рука" - очень удобно и недорого. Однако сам для покраски остановился на корцанге:

зажимаешь за среднюю петлю, и можно крутить как угодно. Как-то сложилось, что при окраске в руке держать удобно.
В то же время в любой момент можно положить на стол - зажим удерживает его просто потому, что большой.

[Stekloduv]

после долгих мучений с покраской пришлось придумать держатель

Что придумал молодец, .... но с таким держаком удобно красить только большие площади... хотя вполне жизнеспособная конструкция

Тоже люблю все делать сам. Но попался на глаза в магазине инструментов вот такое
http://www.brownbear.ru/photo/1024/95066.jpg" onclick="window.open(this.href);return false;
купил.

Я также хотел такую штуку...(когда стал плохо видеть) но пока её не нашёл

Как-то сложилось, что при окраске в руке держать удобно.

А вот с этим полностью согласен, всегда держу в руках, и не представляю как можно красить- не держа в руках, то что красишь
... держак самый простой: можно на стол положить ....

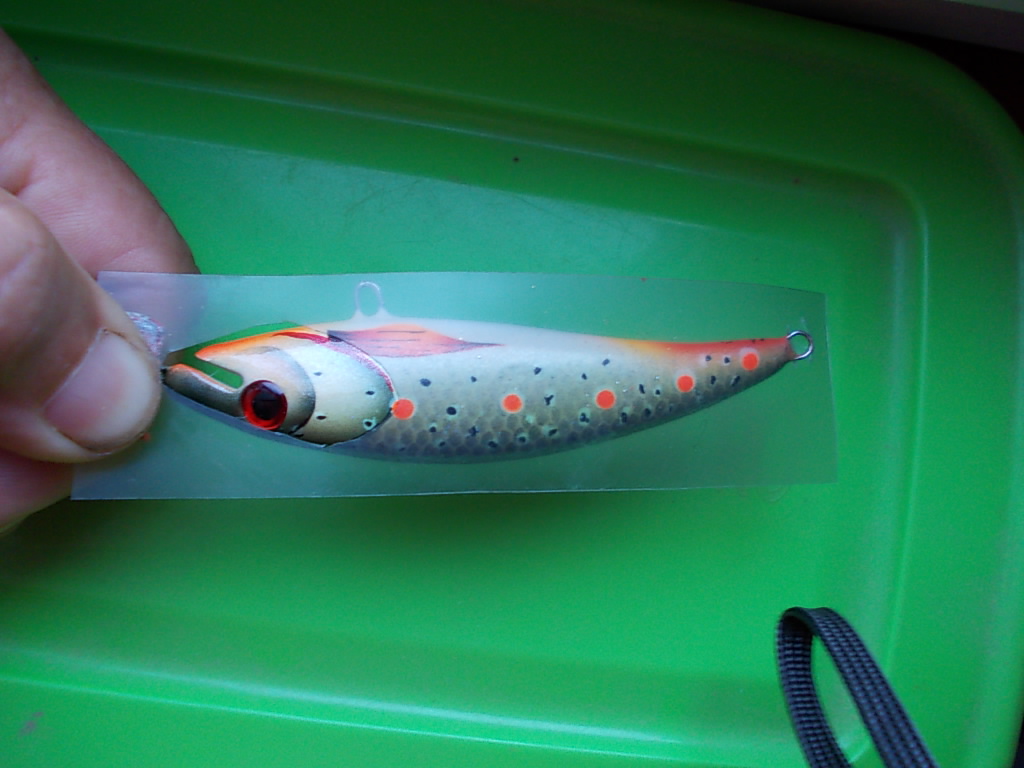

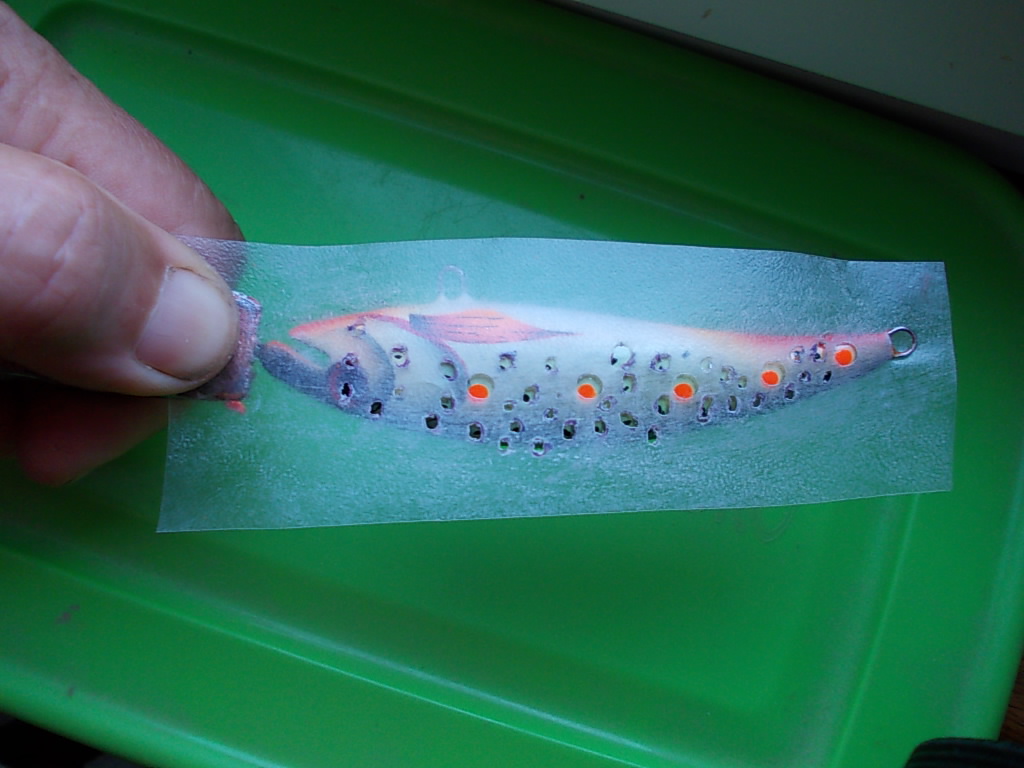

можно трафарет держать и быстро менять его, одна часть держится за петельку, вторая пальцем с держаком(чтоб не лапать лишний раз воблер руками, чтоб не было косяков при последующем лакировании)...

[vdv]

Немножко о работе с лесопилкой (см выше).

В целом с задачей справляется. Распускал доску абаши толщиной 25 мм. Липу немножко тоньше. Поликарбонат 4 мм вообще на ура.
Делал заготовки 15 и 20 мм, однако и 5 легко получается, если вдруг сэндвичи клеить вздумается
Однако есть нюанс. Лобзик пилит туда-сюда, то есть вверх-вниз. Зубья пилы направлены вниз, то есть в момент реза прижим заготовки идет к листу дюраля.
А вот когда обратный ход, то есть вверх, упирается только твоя собственная рука. которая должна еще прижимать к плите, к направляющей, и двигать.
А чтобы двигать, прижим сильный не сделаешь (не сдвинешь).
Вот и получается, что на обратном ходе заготовку норовит из руки вырвать. И чем толще заготовка, тем заметнее эффект.
Пробовал менять пилки, ставил с крупным зубом и заметным разводом - не помогает, очевидно, дело не в клине - а в прижиме заготовки к зубьям во время обратного хода.

Спасает очень медленная подача - порядка 10 см в минуту.
Тогда пилка снимает фактически пыль (которая замечательно втягивается пылесосом) - но тогда и рез получается очень ровный и заготовка не скачет.
Еще надо бы соорудить ножной выключатель. Заготовку ведешь двумя руками, выключать приходится... ну, понятно, третьей

И еще нюансы.
Лобзик недорогой, никаких противовесов не имеет, вибрирует. Вместе с ящиком и табуреткой, к которой ящик прикручен. Ну, само собой, если навалиться той же рукой, что заготовку ведешь, то конструкция в окно не выскакивает.
Разбираемость тоже не на высоте. Делал так, на скорую руку, принцип проверить. поэтому приходится отворачивать штук 6-8 болтов-винтов, снимать пилку (хорошо, верной стороной прикрутил ) и уж потом вынимать. Сборка в обратном порядке.

Резюме. Вариант при наличии лобзика очень бюджетный, результаты дает отличные. Для массового производства не годится. Для себя - для друзей буратинки резать - пойдет.
Если б повторить надумал, сделал бы стальную станину, и легкосъемность бы обеспечил.
Но заметно лучше от того не станет. А появятся деньги лишние - куплю ленточную пилу.

PS. А еще так удобно стало под лопасть пропил делать! Пока бока плоские, отклонения нет. Делаю два прохода, просто от руки, второй со смещением. 2 мм сразу готовы. Можно больше...

[sergei07]

Лобзик пилит туда-сюда, то есть вверх-вниз. Зубья пилы направлены вниз, то есть в момент реза прижим заготовки идет к листу дюраля.
А вот когда обратный ход, то есть вверх, упирается только твоя собственная рука. которая должна еще прижимать к плите, к направляющей, и двигать.

Надо какой то регулируемый по высоте прижим с роликами делать, думаю не так сложно к готовой конструкции что то придумать.

[cabac]

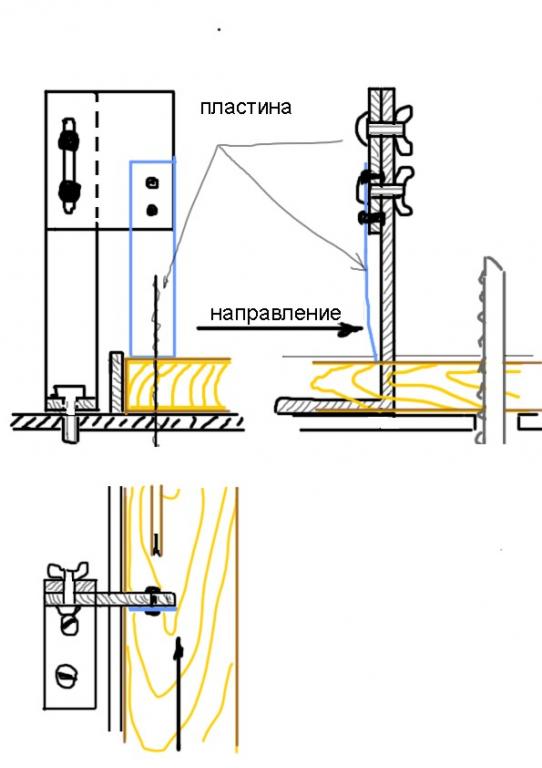

Не надо роликов. Самое простое, но очень эфектно - пластина из жесткои стали (0,5-1мм). Можно из старои ручнои пилы вырезать. Прижимает - назад не сдвинуть, в верх - пила точно не поднимет. Ставится перед и за пилои.
По быстрому черканул, может поимете...

[vdv]

не, ребята, прижим не пойдет. если зазеваешься и увеличишь подачу, рвет вверх с такой силой, что мама-не-горюй... пружина от cabac просто прорубит мягкое дерево миллиметра на три
Прижим с роликами можно сделать мягче. Можно вообще прижать каким-нибудь профилем, который, в свою очередь будет прижат роликами... Но! прижим этот должен обеспечить усилие килограмм в 50-80 (вспомним, при обычном пилении, держа лобзик в руке, мы противодействуем этой силе своим весом, навалившись на заготовку). А будет ли при таком прижиме заготовка скользить по основанию?

Задумался еще о том, чтобы зажимать заготовку в тиски и осуществлять подачу тисков... типа координатного стола для фрезера... и перестал думать, потому как категорически лучше не станет, пока работать можно, а для промышленных масштабов проще купить ленточную пилу или даже циркуляркой нарезать - ведь тогда можно распускать не 10-15 см, а всю доску сразу, и единственным минусом циркулярки останется большое количество отходов (рез широкий).

[luger]

Всем, доброго времени!
Чёйто тема захирела? Неужто все перачинным ножом и шкуркой обходятся.Ежели так то берите на вооружение, вот надыбал
http://www.koga.net.pl/forum/viewtopic. ... =37757/url" onclick="window.open(this.href);return false;
Не весь народ ещё деградировал, несмотря на сторания казаков-разбойников.
