А вот лесопилка.

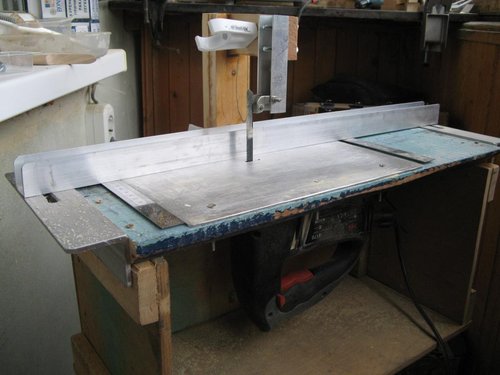

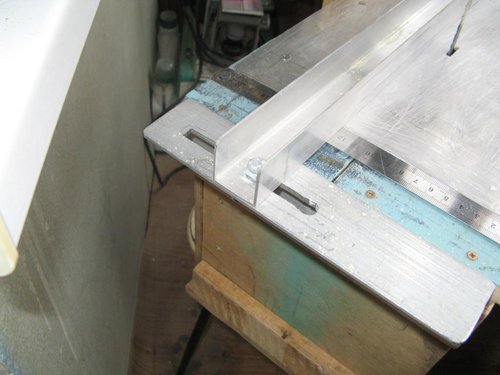

Общий вид

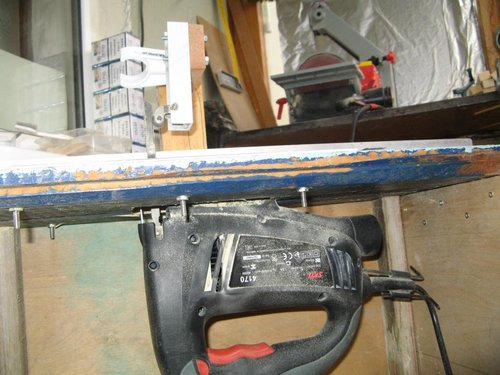

Для корпуса взят ящик, ставший ненужным. Под лобзик вырезано углубление, он просто лежит в корытце...

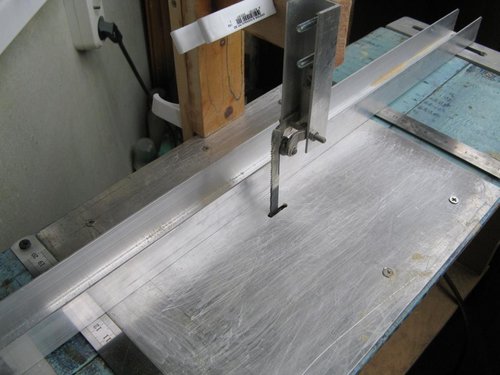

Сверху лобзик прижат листом дюраля. Из двух уголков и профиля сделана направляющая

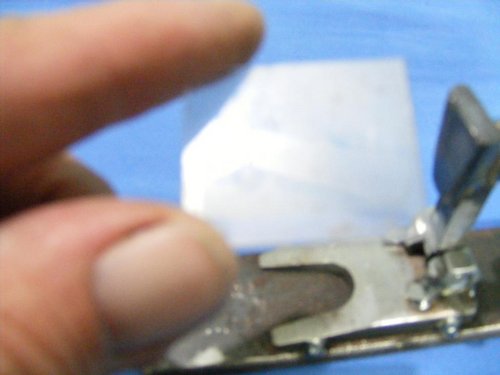

Верхний упор куплен от макитовского лобзика и вставлен в кусок профиля.
За это сообщение автора vdv поблагодарили (всего 3):
Ikel, Alonzo, piton2
Рейтинг: 6%




Аватара пользователя
luger

Re: Инструменты и приспособления

Сообщение luger » 25 авг 2012, 21:44

Всем доброго времени!
Виталий, сея штука обзывается - задняя бабка.Экспанируется для станков CNC под 5-ю ось. Покупал на эбэе, а за скоко не помню.
vdv писал(а): Почему ты именно болгарку выбрал?
Дима, всё банально. Из-за дешевизны.Ручной фрезер меньше 4 руб.у нас нет, к томуж он большой и крепить его геморно.А нормальные : Кресс или Макита - старт от 5р.Да и фрезы нормальные денег стоят, а дерьмом пилить -только плеваться будешь.А это уже не работа = каторга.
А диск пильный - 120 рваных,и 30 часов до заточки гарантируют :D .Да и устремлений нет у меня перегнать Рапала по массовости.
Так ты тоже, смотрю, не подарок. В авчарню пускать нельзя :D. Пилорама :good: , можно брус распускать без проблем.
Я вот тоже завидую народу у кого станочки CNC -ные.Не по зубам, пока.
Но надежда умерает после смерти :wink:
Всем удачи



Аватара пользователя
vitalyevich
Активный участник форума
Сообщения: 1580
Зарегистрирован: 27 фев 2009, 18:33
Реальное Имя: Сергей
Откуда: Рыбинск
Благодарил (а): 1543 раза
Поблагодарили: 1015 раз

Re: Инструменты и приспособления

Сообщение vitalyevich » 25 авг 2012, 22:57

luger писал(а): Дима, всё банально. Из-за дешевизны.Ручной фрезер меньше 4 руб.у нас нет, к томуж он большой и крепить его геморно.А нормальные : Кресс или Макита - старт от 5р.Да и фрезы нормальные денег стоят, а дерьмом пилить -только плеваться будешь.А это уже не работа = каторга.
А диск пильный - 120 рваных,и 30 часов до заточки гарантируют :D .Да и устремлений нет у меня перегнать Рапала по массовости.
Так ты тоже, смотрю, не подарок. В авчарню пускать нельзя :D. Пилорама :good: , можно брус распускать без проблем.
Я вот тоже завидую народу у кого станочки CNC -ные.Не по зубам, пока.
Но надежда умерает после смерти :wink:
Всем удачи
Игорь, а простой отрезной круг по металлу не пробовал ставить? Должон пилить, да и видел вроде где-то видео с болгаркой и таким кругом... :scratch:



Аватара пользователя
luger

Re: Инструменты и приспособления

Сообщение luger » 26 авг 2012, 21:50

Всем, доброго времени!
vitalyevich писал(а):Игорь, а простой отрезной круг по металлу не пробовал ставить? Должон пилить, да и видел вроде где-то видео с болгаркой и таким кругом...

Серёжа, не пробовал. Как сказала монашка :- Бережёного бог бережёт, одевая презерватив на свечку :roll:
Но, наверно можно.Если обточить заготовку с припуском в 2 мм, то эти 2мм он наверное сточит.А если на брусок его запустить то Х.З.
Брусок 20х20мм и пильному диску в начале и конце приходится пропиливать почти по 9мм с каждой сторны, а потом ещё и подача пойдёт.
У пильного зубы есть, он деревяху и грызёт ими. А отрезной чем ?
Вот тут на первых 4 минутах , как правильно работать с бруском http://www.youtube.com/watch?v=Elt9j440 ... re=related" onclick="window.open(this.href);return false;
Всем удачи :beer:



Аватара пользователя
osminog
Участник форума
Сообщения: 34
Зарегистрирован: 22 июл 2012, 19:29
Реальное Имя: Александр
Откуда: Питер
Благодарил (а): 409 раз
Поблагодарили: 166 раз

Re: Инструменты и приспособления

Сообщение osminog » 02 сен 2012, 18:29

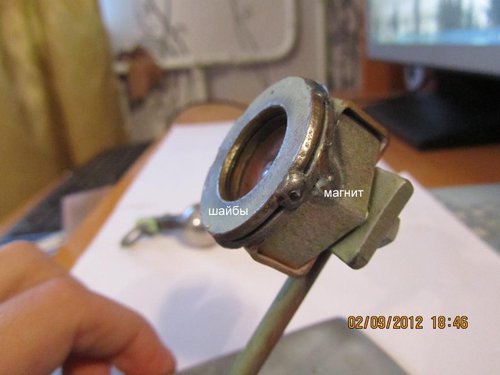

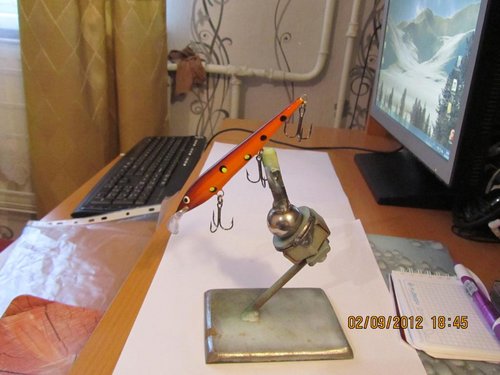

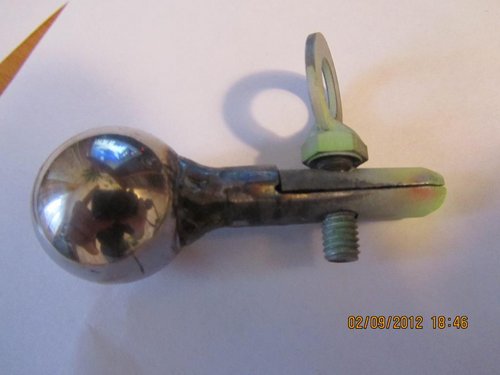

всем привет!!!после долгих мучений с покраской пришлось придумать держатель :oops: (сделан он как обычно из того что под руку попалось:-основные детали это: магнит,шарик от подшипника и шайбы нужного диаметра под шарик)всё остальное как получится(получается шарико -магнитная система какая то :D) .Теперь можно зажав приманку один раз выкрасить её абсолютно в любых ракурсах
За это сообщение автора osminog поблагодарили (всего 8):
sergei07, vdv, Stekloduv, amati, 55rus_JOVAN, Alonzo, Slawich, DeaDMorozZ
Рейтинг: 16%




Аватара пользователя
sergei07
Активный участник форума
Сообщения: 1628
Зарегистрирован: 17 фев 2011, 11:46
Реальное Имя: сергей
Откуда: г.Нальчик
Благодарил (а): 5488 раз
Поблагодарили: 7060 раз

Re: Инструменты и приспособления

Сообщение sergei07 » 02 сен 2012, 18:34

osminog писал(а):всем привет!!!после долгих мучений с покраской пришлось придумать держатель
Тоже люблю все делать сам. Но попался на глаза в магазине инструментов вот такое
http://www.brownbear.ru/photo/1024/95066.jpg" onclick="window.open(this.href);return false;
купил.



Аватара пользователя
vdv
Активный участник форума
Сообщения: 1426
Зарегистрирован: 12 ноя 2011, 14:43
Реальное Имя: Дмитрий
Откуда: Самара
Благодарил (а): 2827 раз
Поблагодарили: 2533 раза
Контактная информация:

Re: Инструменты и приспособления

Сообщение vdv » 03 сен 2012, 04:25

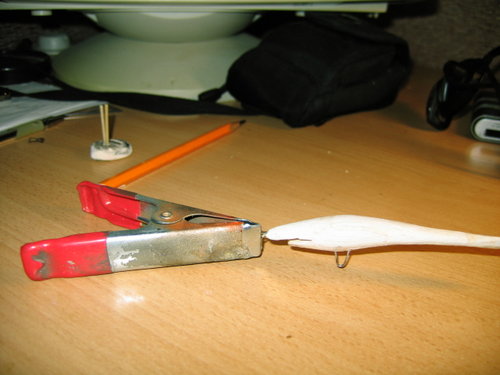

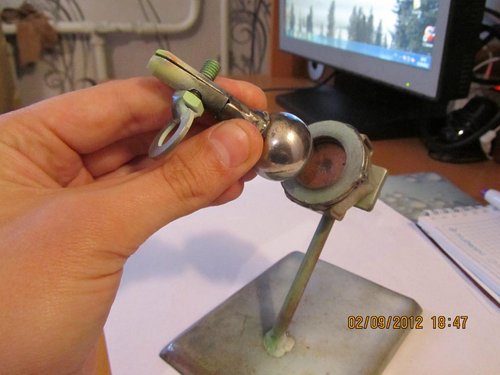

"Третья рука" - очень удобно и недорого. Однако сам для покраски остановился на корцанге:
зажимаешь за среднюю петлю, и можно крутить как угодно. Как-то сложилось, что при окраске в руке держать удобно.
В то же время в любой момент можно положить на стол - зажим удерживает его просто потому, что большой.
За это сообщение автора vdv поблагодарили (всего 2):
hozyain37, amati
Рейтинг: 4%




Аватара пользователя
Stekloduv
Клуб "Striborg"
Сообщения: 5152
Зарегистрирован: 08 дек 2009, 22:35
Реальное Имя: Володя
Откуда: Latvija Livani
Благодарил (а): 6833 раза
Поблагодарили: 13150 раз
Контактная информация:

Re: Инструменты и приспособления

Сообщение Stekloduv » 03 сен 2012, 07:48

osminog писал(а):после долгих мучений с покраской пришлось придумать держатель
Что придумал молодец, .... но с таким держаком удобно красить только большие площади... хотя вполне жизнеспособная конструкция :good:
sergei07 писал(а):Тоже люблю все делать сам. Но попался на глаза в магазине инструментов вот такое
http://www.brownbear.ru/photo/1024/95066.jpg" onclick="window.open(this.href);return false;
купил.
Я также хотел такую штуку...(когда стал плохо видеть) но пока её не нашёл :scratch:
vdv писал(а): Как-то сложилось, что при окраске в руке держать удобно.
А вот с этим полностью согласен, всегда держу в руках, и не представляю как можно красить- не держа в руках, то что красишь :pardon:
... держак самый простой: можно на стол положить ....

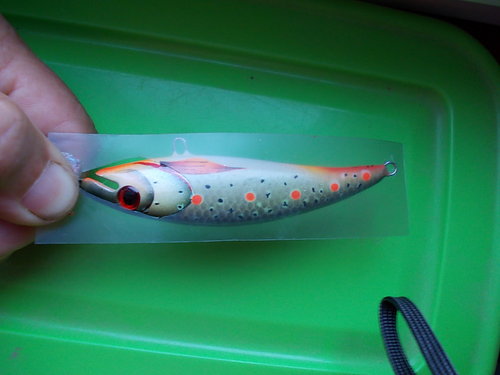

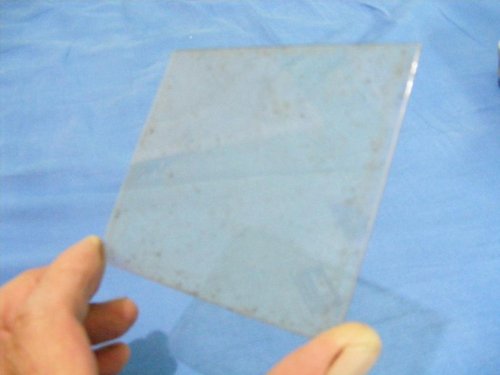

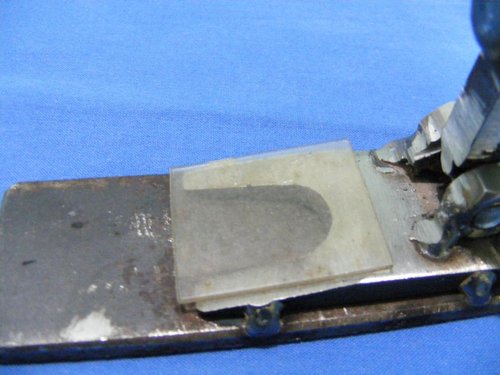

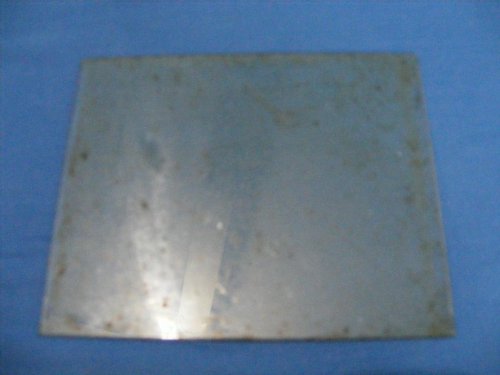

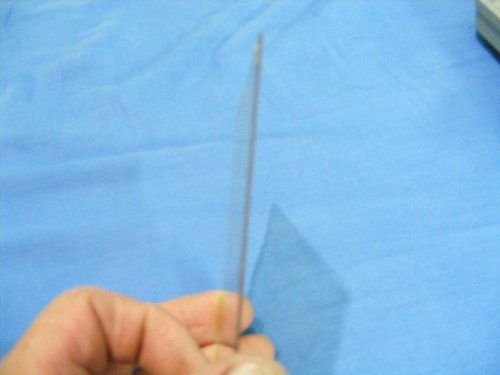

можно трафарет держать и быстро менять его, одна часть держится за петельку, вторая пальцем с держаком(чтоб не лапать лишний раз воблер руками, чтоб не было косяков при последующем лакировании)...
rr 050.jpg
rr 053.jpg
За это сообщение автора Stekloduv поблагодарили (всего 10):
sergei07, vdv, ara, amati, 55rus_JOVAN, willi, СергейИЧ, vitalyevich, Slawich, hozyain37
Рейтинг: 20%




Аватара пользователя
vdv
Активный участник форума
Сообщения: 1426
Зарегистрирован: 12 ноя 2011, 14:43
Реальное Имя: Дмитрий
Откуда: Самара
Благодарил (а): 2827 раз
Поблагодарили: 2533 раза
Контактная информация:

Re: Инструменты и приспособления

Сообщение vdv » 07 сен 2012, 19:08

Немножко о работе с лесопилкой (см выше).

В целом с задачей справляется. Распускал доску абаши толщиной 25 мм. Липу немножко тоньше. Поликарбонат 4 мм вообще на ура.
Делал заготовки 15 и 20 мм, однако и 5 легко получается, если вдруг сэндвичи клеить вздумается :)
Однако есть нюанс. Лобзик пилит туда-сюда, то есть вверх-вниз. Зубья пилы направлены вниз, то есть в момент реза прижим заготовки идет к листу дюраля.
А вот когда обратный ход, то есть вверх, упирается только твоя собственная рука. которая должна еще прижимать к плите, к направляющей, и двигать.
А чтобы двигать, прижим сильный не сделаешь (не сдвинешь).
Вот и получается, что на обратном ходе заготовку норовит из руки вырвать. И чем толще заготовка, тем заметнее эффект.
Пробовал менять пилки, ставил с крупным зубом и заметным разводом - не помогает, очевидно, дело не в клине - а в прижиме заготовки к зубьям во время обратного хода.

Спасает очень медленная подача - порядка 10 см в минуту. :heat:
Тогда пилка снимает фактически пыль (которая замечательно втягивается пылесосом) - но тогда и рез получается очень ровный и заготовка не скачет.
Еще надо бы соорудить ножной выключатель. Заготовку ведешь двумя руками, выключать приходится... ну, понятно, третьей :)

И еще нюансы.
Лобзик недорогой, никаких противовесов не имеет, вибрирует. Вместе с ящиком и табуреткой, к которой ящик прикручен. Ну, само собой, если навалиться той же рукой, что заготовку ведешь, то конструкция в окно не выскакивает.
Разбираемость тоже не на высоте. Делал так, на скорую руку, принцип проверить. поэтому приходится отворачивать штук 6-8 болтов-винтов, снимать пилку (хорошо, верной стороной прикрутил :) ) и уж потом вынимать. Сборка в обратном порядке.

Резюме. Вариант при наличии лобзика очень бюджетный, результаты дает отличные. Для массового производства не годится. Для себя - для друзей буратинки резать - пойдет.
Если б повторить надумал, сделал бы стальную станину, и легкосъемность бы обеспечил.
Но заметно лучше от того не станет. А появятся деньги лишние - куплю ленточную пилу.

PS. А еще так удобно стало под лопасть пропил делать! Пока бока плоские, отклонения нет. Делаю два прохода, просто от руки, второй со смещением. 2 мм сразу готовы. Можно больше...

Аватара пользователя
sergei07
Активный участник форума
Сообщения: 1628
Зарегистрирован: 17 фев 2011, 11:46
Реальное Имя: сергей
Откуда: г.Нальчик
Благодарил (а): 5488 раз
Поблагодарили: 7060 раз

Re: Инструменты и приспособления

Сообщение sergei07 » 07 сен 2012, 19:57

vdv писал(а): Лобзик пилит туда-сюда, то есть вверх-вниз. Зубья пилы направлены вниз, то есть в момент реза прижим заготовки идет к листу дюраля.
А вот когда обратный ход, то есть вверх, упирается только твоя собственная рука. которая должна еще прижимать к плите, к направляющей, и двигать.
Надо какой то регулируемый по высоте прижим с роликами делать, думаю не так сложно к готовой конструкции что то придумать.
За это сообщение автора sergei07 поблагодарил:
vdv
Рейтинг: 2%




Аватара пользователя
cabac
Участник форума
Сообщения: 76
Зарегистрирован: 16 окт 2010, 23:25
Реальное Имя: saulius
Откуда: Мемель
Благодарил (а): 30 раз
Поблагодарили: 176 раз
Контактная информация:

Re: Инструменты и приспособления

Сообщение cabac » 07 сен 2012, 21:56

Не надо роликов. Самое простое, но очень эфектно - пластина из жесткои стали (0,5-1мм). Можно из старои ручнои пилы вырезать. Прижимает - назад не сдвинуть, в верх - пила точно не поднимет. Ставится перед и за пилои.
По быстрому черканул, может поимете...
За это сообщение автора cabac поблагодарил:
vdv
Рейтинг: 2%




Аватара пользователя
vdv
Активный участник форума
Сообщения: 1426
Зарегистрирован: 12 ноя 2011, 14:43
Реальное Имя: Дмитрий
Откуда: Самара
Благодарил (а): 2827 раз
Поблагодарили: 2533 раза
Контактная информация:

Re: Инструменты и приспособления

Сообщение vdv » 08 сен 2012, 05:26

не, ребята, прижим не пойдет. если зазеваешься и увеличишь подачу, рвет вверх с такой силой, что мама-не-горюй... пружина от cabac просто прорубит мягкое дерево миллиметра на три
Прижим с роликами можно сделать мягче. Можно вообще прижать каким-нибудь профилем, который, в свою очередь будет прижат роликами... Но! прижим этот должен обеспечить усилие килограмм в 50-80 (вспомним, при обычном пилении, держа лобзик в руке, мы противодействуем этой силе своим весом, навалившись на заготовку). А будет ли при таком прижиме заготовка скользить по основанию?

Задумался еще о том, чтобы зажимать заготовку в тиски и осуществлять подачу тисков... типа координатного стола для фрезера... и перестал думать, потому как категорически лучше не станет, пока работать можно, а для промышленных масштабов проще купить ленточную пилу или даже циркуляркой нарезать - ведь тогда можно распускать не 10-15 см, а всю доску сразу, и единственным минусом циркулярки останется большое количество отходов (рез широкий).



Аватара пользователя
luger

Re: Инструменты и приспособления

Сообщение luger » 07 ноя 2012, 20:16

Всем, доброго времени!
Чёйто тема захирела? Неужто все перачинным ножом и шкуркой обходятся.Ежели так то берите на вооружение, вот надыбал :good:
http://www.koga.net.pl/forum/viewtopic. ... =37757/url" onclick="window.open(this.href);return false;
Не весь народ ещё деградировал, несмотря на сторания казаков-разбойников.
Всем удачи.



Аватара пользователя
Alonzo
Участник форума
Сообщения: 96
Зарегистрирован: 24 мар 2012, 19:02
Реальное Имя: Максим
Откуда: Херсон, Украина
Благодарил (а): 430 раз
Поблагодарили: 414 раз

Re: Инструменты и приспособления

Сообщение Alonzo » 07 ноя 2012, 20:55

luger писал(а): http://www.koga.net.pl/forum/viewtopic. ... =37757/url" onclick="window.open(this.href);return false;
Вещь.
Аж глаз задергался. Ща китайцы увидят и выпустят. А мы купим...



Аватара пользователя
luger

Re: Инструменты и приспособления

Сообщение luger » 08 ноя 2012, 15:13

Alonzo писал(а): китайцы увидят и выпустят. А мы купим...
:lol:
Одно скажу: За морем телушка - полушка(1/4 копейки), да перевоз пятачок!
Не знаю скоко у Вас гривна к юаню, а на рубель - штук семь залудят.
Типа рынок - :bad:



Аватара пользователя
vdv
Активный участник форума
Сообщения: 1426
Зарегистрирован: 12 ноя 2011, 14:43
Реальное Имя: Дмитрий
Откуда: Самара
Благодарил (а): 2827 раз
Поблагодарили: 2533 раза
Контактная информация:

Re: Инструменты и приспособления

Сообщение vdv » 10 ноя 2012, 03:34

по просьбе Питона ссылки на граверы:
сравнительно дешевый с комплектом насадок:
http://www.vseinstrumenti.ru/instrument ... br_eg-145/" onclick="window.open(this.href);return false;
а это... по цене холодильника:
http://paradox-ltd.ru/proxxon_equipment ... ot_50E.jaw" onclick="window.open(this.href);return false;
За это сообщение автора vdv поблагодарили (всего 2):
Ikel, piton2
Рейтинг: 4%




Ikel
Активный участник форума
Сообщения: 1421
Зарегистрирован: 01 окт 2010, 21:41
Реальное Имя: Michael
Откуда: Рига
Благодарил (а): 3706 раз
Поблагодарили: 954 раза

Re: Инструменты и приспособления

Сообщение Ikel » 10 ноя 2012, 03:48

Лучше сразу на 220 вольт брать, что бы к 12-ти вольтовой ещё блока питания не покупать.
http://paradox-ltd.ru/proxxon_equipment ... S230_e.jaw С патроном очень удобная штука.

Мне когда-то давно попался видеоролик, там кто-то из покупного использовал только рукав с цангой, или патроном. Пришпандорил к мотору через ременную передачу, и получилась весьма не дурная бормашинка. Профессиональные бормашинки примерно по такому принципу работают. Ременная передача нужна что бы при заклине фрезы в рукаве тросик не рвало. В качестве самого бюджетного варианта может сойти. Только обороты больше 5-8 тыс не советую делать, с фрезами могут быть проблемы.



Аватара пользователя
vdv
Активный участник форума
Сообщения: 1426
Зарегистрирован: 12 ноя 2011, 14:43
Реальное Имя: Дмитрий
Откуда: Самара
Благодарил (а): 2827 раз
Поблагодарили: 2533 раза
Контактная информация:

Re: Инструменты и приспособления

Сообщение vdv » 10 ноя 2012, 04:05

Ikel писал(а):С патроном очень удобная штука.
я тож так думал. А вот убедили взять с цангами - меньше биения, да и насадки все на два диаметра, под цанги как раз.
сверлить же на 5000... :shock:



Ikel
Активный участник форума
Сообщения: 1421
Зарегистрирован: 01 окт 2010, 21:41
Реальное Имя: Michael
Откуда: Рига
Благодарил (а): 3706 раз
Поблагодарили: 954 раза

Re: Инструменты и приспособления

Сообщение Ikel » 10 ноя 2012, 04:14

vdv писал(а):я тож так думал. А вот убедили взять с цангами - меньше биения, да и насадки все на два диаметра, под цанги как раз.
сверлить же на 5000... :shock:
За не имением меньшего количества оборотов приходиться на 5 тыс. Дерево и поликарбонат хорошо сверлиться, не горят свёрла. На железки даже не пробовал такого шоу :crazy:
Мне с цангами не понравилось. Иногда за минуту меняешь по несколько раз фрезы, хлопотно с ключом. Патрон руками закручивается-откручивается. Если у конкретного Проксончка смотреть, то там вопрос с биением решили очень хорошо. Судя по форумам на дремелях подшипник стоит дальше от патрона, и там биение - штука актуальная.

Вот на счёт рукава не скажу, пробовал его всего пару раз в плане эксперимента. Не проникся оным.



Аватара пользователя
vdv
Активный участник форума
Сообщения: 1426
Зарегистрирован: 12 ноя 2011, 14:43
Реальное Имя: Дмитрий
Откуда: Самара
Благодарил (а): 2827 раз
Поблагодарили: 2533 раза
Контактная информация:

Re: Инструменты и приспособления

Сообщение vdv » 10 ноя 2012, 14:31

Ikel писал(а):Иногда за минуту меняешь по несколько раз фрезы, хлопотно с ключом. Патрон руками закручивается-откручивается.
а у меня даже и ключа нет :unknown:
Тоже рукой откручиваю-закручиваю...

Не поленился, достал старый фрезер (дешевенький который) - тоже руками вполне откручивается и закручивается. Хотя к нему ключ есть.



Аватара пользователя
Евгений 55
Участник форума
Сообщения: 357
Зарегистрирован: 15 июл 2009, 22:02
Реальное Имя: Евгений
Откуда: Мурманск-Минск - Petah-tikva Israel
Благодарил (а): 503 раза
Поблагодарили: 281 раз

Re: Инструменты и приспособления

Сообщение Евгений 55 » 17 ноя 2012, 19:02

Вот соорудил для лопаток-ковшичком такую приспособкуНе из дерева как уже показывали а из отходов . пуансон -это вырезаная часть матрицы.Материал поликарбонат 1мм Защитное сьёмное стекло от электронной сварочной маски Без подогрева гнётся на холодную .струбцинка помогает
Продолжение ниже.
