Инструменты и приспособления

[Евгений 55]

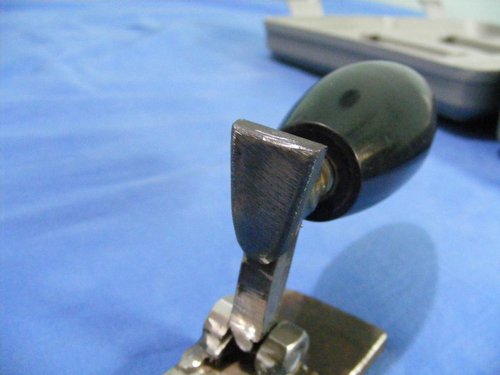

Смотрим дальше:

[Евгений 55]

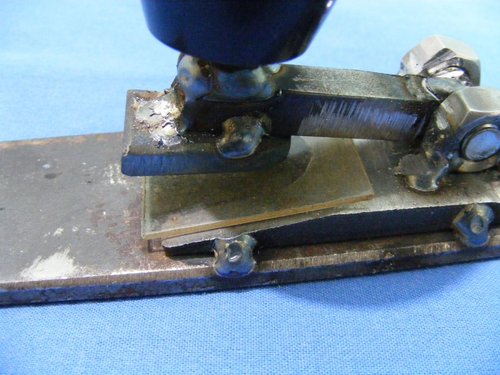

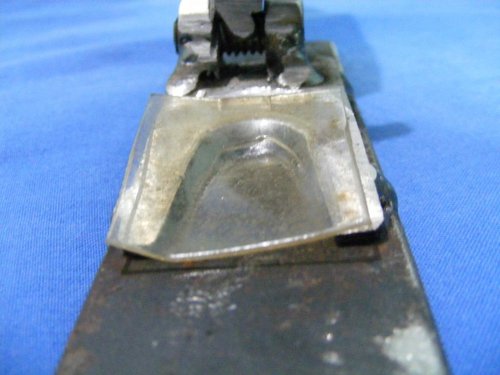

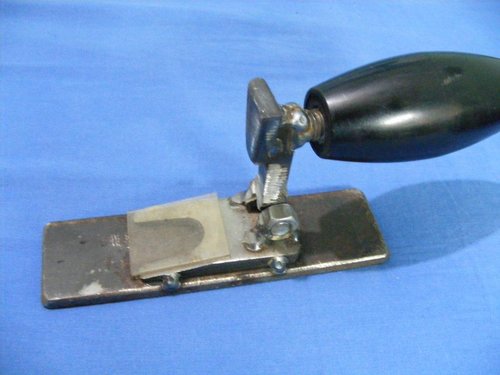

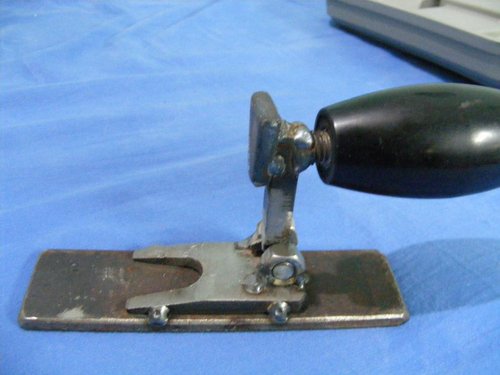

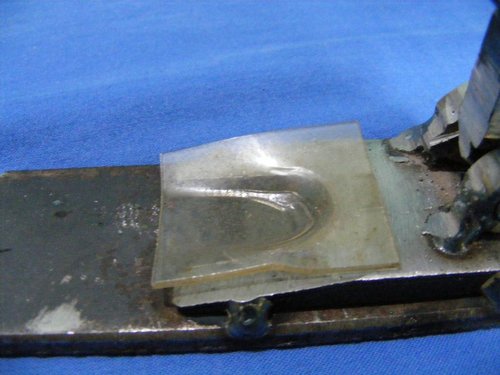

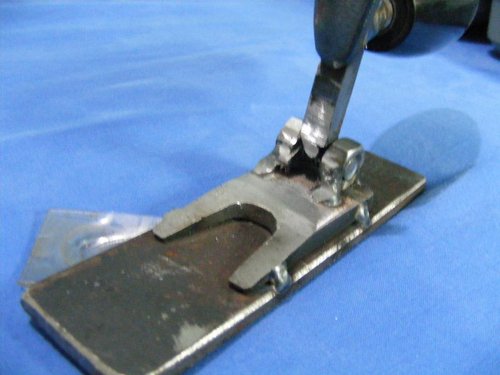

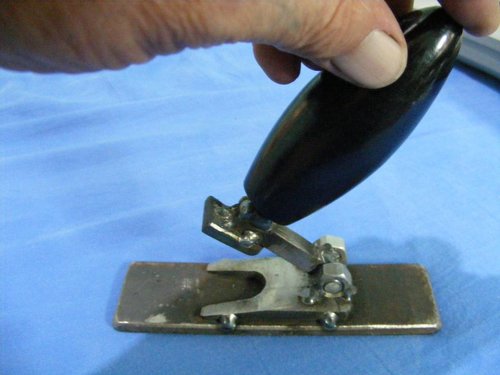

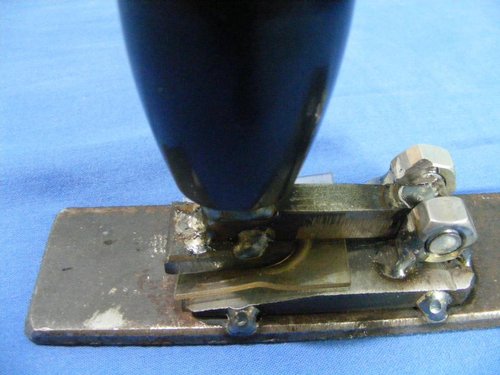

И окончательная фаза :Что получили и потом обрабатываем.Кстати сделано на скорую руку за 20 мин инструмент :Болгарка и чуток напильник + болт м 8

Обрезан после прихваток.

[BrodygaSPb]

Евгений 55

Женя Привет!!! Правильно мыслишь!!! Почему поликарбонат пользуешь? Финансы экономишь? Не правильно это.

[Ikel]

Почему поликарбонат пользуешь? Финансы экономишь? Не правильно это.

Это намёк на какой материал?

[BrodygaSPb]

Ikel

Это намёк на какой материал?

Михаил привет! Намекаю на пропионат. Может не смкромно... Но уж много его попользовал и по тому смею рекомендовать.

[piton2]

Натнулся на ютубе на один интересный процесс - термоформовка. Думаю для изготовления "одноруких" трафаретов для больших партий одинаковых приманок сойдет вполне. А может быть еще для чего (типа для копирайта ). Правда abb в теме по джеркам писал, что не каждый листовой пластик пойдет - нужно чтобы он литьевой, а не тянутый был
http://www.youtube.com/watch?v=7IhLo2KzSY4" onclick="window.open(this.href);return false;

[Евгений 55]

Женя Привет!!! Правильно мыслишь!!! Почему поликарбонат пользуешь? Финансы экономишь? Не правильно это.

Олег привет!!! Да просто он мне чаще в руки попадает Сварщик-Я
А искать другие материалы нет ни времени ни сил.На старой работе поликарбонат был любой толщины Сейчас только 1ммХочу сделать приспособу со сьёмными матрицами и пуансонами..принцип тот-же только резьбовое соединение с основой станиной.Что ты скажешь? А вместо поликарбоната остальное мне не понраву.Можно правда пластик из блокфар иномарок он там до 2.5мм и тоже кажется поликарбонат а может и нет утверждать не буду. Про пропианат я высказал свою точку зрения Пересылка с СамФишинга в 15раз дороже стоимости упаковки Нах...он мне такой нуженХотел наладить связь с Алексом.78 Не хочет заниматься этими пересылками.Да и остыл я с пропионатом.Вам ближе и легче его достать.Вот как-то так.

[Ikel]

Михаил привет! Намекаю на пропионат. Может не смкромно... Но уж много его попользовал и по тому смею рекомендовать.

Приветствую.
Ой нет, спасибо. Мы с пропионатом на разных сторонах баррикад

Евгений 55 На некоторых фарах точно полик стоит.

[BrodygaSPb]

Ikel

Ой нет, спасибо. Мы с пропионатом на разных сторонах баррикад

Евгений 55

Хочу сделать приспособу со сьёмными матрицами и пуансонами..принцип тот-же только резьбовое соединение с основой станиной.Что ты скажешь?

А что тут скажешь? Пробуй. В умелых руках и х... балалайка.

[Евгений 55]

Что верно-то верно!!!!

[piton2]

Может быть кому-то и пригодится (полукруглой стамеской можно быстро и аккуратно/а вот это пока получается не каждый раз/ снять фаски при придании формы бруску-заготовке) : заточка полукруглых стамесок http://rezbaderevo.ru/topic.php?topic_id=555" onclick="window.open(this.href);return false;
Ну и сам ресурс - резьба по кости и дереву возможно будет интересен мастерам, хи, декораторам (не наезд - шутка)

[vdv]

Сегодня попробовал новую технологию, гнуть поликарбонат.
На работе есть вот такая паяльная станция:



Ну, примерно такая, не вникал. Гланое - та фиговина, что слева на подставочке висит.
Это, собственно, фен, который дует горячим воздухом через насадку.
Есть насадочка узенькая, сопло миллиметра полтора-два. Есть потолще.
Две ручки регулируют силу потока воздуха и его температуру.
Температура - с точностью до 1 градуса. Пробовал от 170 (уже можно прогреть для гнутия) до 200 - вот тут уже и сварка и впадины. Поток... ну, нормально так дует, не как строительный фен, конечно...

Пробовал:
1. Изгиб. Локально прогревается место изгиба, затем небольшое усилие - и все хорошо! Легко согнул на 90 градусов, при этом в месте изгиба ни пузырьков, ни потребности в полировке. Выглядит замечательно.
2. Впадину под петлю. Тупо направил струю на плоскость. расплавилось - потекло в стороны, получилась аккуратная выемка, опять же не требующая обработки. Небольшой буртик по краям, естественно... но если мешает, срезать не проблема, только уж тогда полировать придется.
3. Впадину со сваркой. Ну вот приспичит, например, под впадиной усилить еще одной пластинкой поликарбоната. Держим подольше, прогрев добирается до подложенной пластинки и вцепляется в нее.
4. Сварка двух полосок встык. Типа буквой Т. Вот тут что-то не очень хорошо вышло. Пока не понял, почему. Ну, времени не было много, еще попробую.
5. сварка двух полосок внахлест. Замечательно, как тут и было аккуратненький такой шов...
6. Вновь изгиб, но уже криволинейной поверхности, ковшик делать. Начало получаться, но тут уже погнали, контору закрывать пора. Уверен, что и это получится, но, полагаю, пуансон-матрица лишними не будут. Хотя бы деревянные.
7. Термообработка торца. Ага, вместо полировки, заплавляется место среза (очень грубого среза!!!)

Самое главное - создается ощущение, что материал не поврежден. Хоть на продажу выставляй
На самом деле, полагаю, стоит на минутку в ацетон положить, и картина проявится - пойдут трещинки, в первую очередь в месте изгиба. Однако подсказали и тут решение. После гнутья изделие надо "отпустить". То есть прогреть в той же духовке градусов до 80, а потом ооооочень медленно позволить остыть.

Снижение прочности в месте изгиба? вероятно. Но поскольку потребности в Z-тиках пока не испытываю, то и не критично. На краях ковшика усилий намного меньше.

Доклад окончен.

[Ikel]

Хм, идейка интересная Судя по инет-магазинам станция стоит как толковый термофен
Фотки изделий будут?

[vdv]

Фотки изделий будут?

оставил на работе... да и не знаю, интересно ли. Просто хороший изгиб, как на подставках для ценников.

Судя по инет-магазинам станция стоит как толковый термофен

В обычном магазине от 2300 рублей или примерно $75
Думаю, удавит меня жаба или смогу чем-то отвлечь?

[Ikel]

Интересно, даже очень.

Простой изгиб можно и по холодному сделать. Полик гнётся хорошо. А вот сварка и "заварка" краёв весьма заинтересовала. Ещё вспомнилось, что на термофены насадки какие-то продают. Правда ими никогда не интересовался и что они из себя представляют тоже не в курсах.

Ещё интересно почему полик плавится минуя фазу пузырения.

[Slawich]

Миша-Ikel!Полик по-холодному гнётся хорошо только тонкий(условно,и у меня),а вот 1,5-уже не получается!(по холодному)Плюс остаточное явление имеет место быть.ИМХО.

[vitalyevich]

Миша-Ikel!Полик по-холодному гнётся хорошо только тонкий(условно,и у меня),а вот 1,5-уже не получается!(по холодному)Плюс остаточное явление имеет место быть.ИМХО.

Олег, двухмиллиметровый гнётся без проблем.

[Slawich]

Сергей!Гнётся,но в остатке почти ничего не остаётся.

[piton2]

Коллеги, кто-нибудь имеет в "арсеналах" или видел где-нибудь в сети приспособление для быстрого и качественного изгибания проволоки на каркас? Есть у меня дощечка с 5 гвоздями (три петли и еще 2 гвоздя для формирования перегиба от брюшной петли) под одну из отработанных моделек. Но это не то - результат не удовлетворяет.

[Ikel]

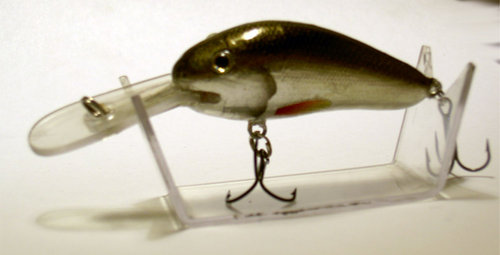

Slawich Стойка 2мм поликарбонат, гнул по холодному. Изгиб лопасти у тела тоже самое.

[Slawich]

Коллеги, кто-нибудь имеет в "арсеналах" или видел где-нибудь в сети приспособление для быстрого и качественного изгибания проволоки на каркас? Есть у меня дощечка с 5 гвоздями (три петли и еще 2 гвоздя для формирования перегиба от брюшной петли) под одну из отработанных моделек. Но это не то - результат не удовлетворяет.

Пётр!В этой де ветке есть несколько эскизов.Полистай назад?

Добавлено спустя 1 минуту 31 секунду:

Slawich Стойка 2мм поликарбонат, гнул по холодному. Изгиб лопасти у тела тоже самое.

Без имени-2.jpg

Миша!Эдакую хрень-запросто.Подразумевал сёдла!Не поняли мы друг друга...

Добавлено спустя 5 минут 19 секунд:
Пётр!Ама фотосессию выкладывал-недурно!
