Инструменты и приспособления

[vdv]

комплект наиболее часто используемых расходников?

Использую чаще всего вот это:
- абразивный цилиндрик на держателе.
Самое популярное у меня - им и лопасти окончательно формирую (края) и воблеры стругаю вместо ножа, правда, это добро у меня из китайского набора. Ничего, работает
Кстати, еще в одном китайском наборе тонкие цилиндрики были. Вполне пригодились.

- абразивные диски для пропила под каркас. Забыл про ножовку по металлу...

- фетровки для полировки лопастей

- держатели. В них зажимаю как диски для пропила так и просто круглую шкурку с дырочкой из китайского набора.
Китайские держатели этого типа - полный отстой, потому ссылка на проверенные: http://paradox-ltd.ru/proxxon_equipment ... ies/98.jaw

- тоже абразив, но уже конический.
Удобно выбирать внутренние поверхности (впадины) http://paradox-ltd.ru/proxxon_equipment ... es/135.jaw

- корундовый рашпиль.
Разорился, была денежка. Дерет, как зверь, но цилиндрики как-то удобнее все же...
Для богатеньких ссылка: http://paradox-ltd.ru/proxxon_equipment ... /29064.jaw

И, наконец, с давних пор несколько зубных боров лежит. Тоже пользую частенько.

[Евгений 55]

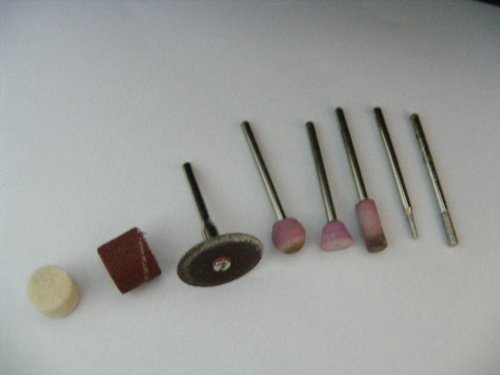

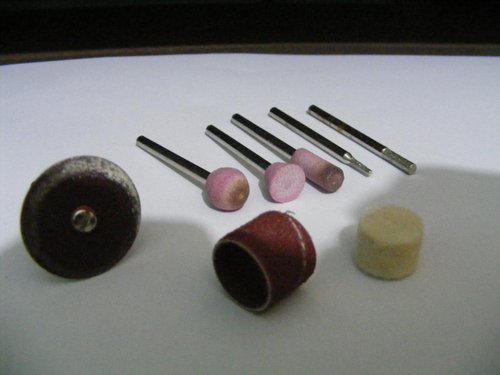

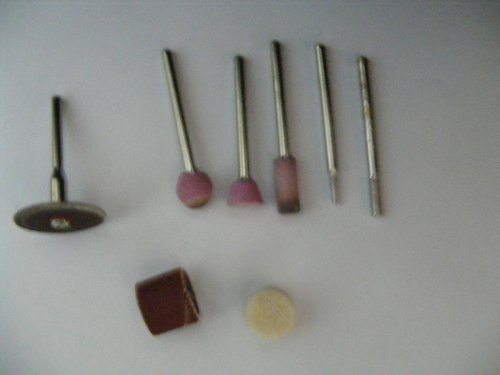

Из всего кол-ва насадок работаю пока этими диск-отрезной Внизу кольцо наждачка и фетр. Может кто-то и большим кол-вом

[vdv]

Обещал недавненько похвалиться новой приблудой. Вот, хвалюсь.

Самодельный пресс из ПМ за 60 мин.

Так получилось, что я не сварщик, как Евгеха.
А еще так получилось, что раньше я болгарку использовал, чтобы шлифовальный круг крутить. И крепил ее на приблуду, с помощью которой из болгарки отрезная пила делается.
Потом купил станок шлифовальный, а приблуда осталась. И вот смотрел я на нее, смотрел... и высмотрел:

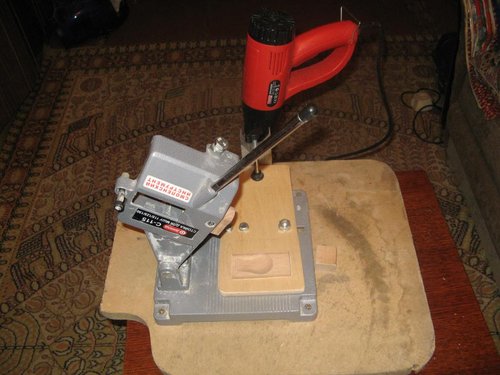

Общий вид. На заднем плане - держатель для фена.

Взял обрезок фанерки, вырезал дырку под матрицу. Подогнал так, чтобы матрица и входила свободно и не бултыхалась. Прикрепил фанерку к станине, а станину к большой станине, чтоб не кувыркалось оно все.

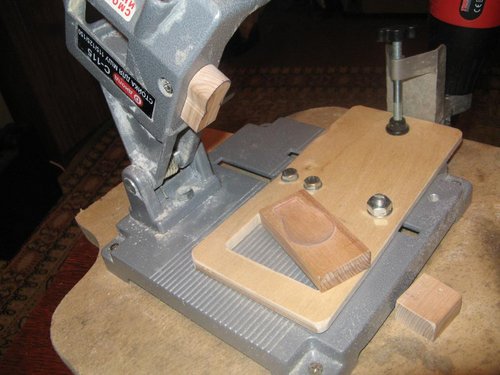

Ближе. Матрица вынута, лопасть, для наглядности, уже готовая лежит

Пуансон имеет плоский верх и низ. Его высота методом постепенного подпиливания выбрана такой, чтобы в самом нижнем положении он ложился на матрицу с вложенной готовой лопастью строго горизонтально.
В принципе, можно и без лопасти, 2 мм не сильно вредит.
Теперь позиционирование. Клеим на верхнюю плоскость пуансона двусторонний скотч. Дорогой и хороший (а его у меня много!). не толстый, не вспененный, но и не совсем тонкий. Снимаем защитную пленку.
Кладем пуансон нижней стороной на матрицу, которая вложена на законное место, выравниваем пуансон в ней по месту на глазок или на ощупь или как карта ляжет.
Делаем первый нажим, поднимаем - пуансон приклеен и спозиционирован:

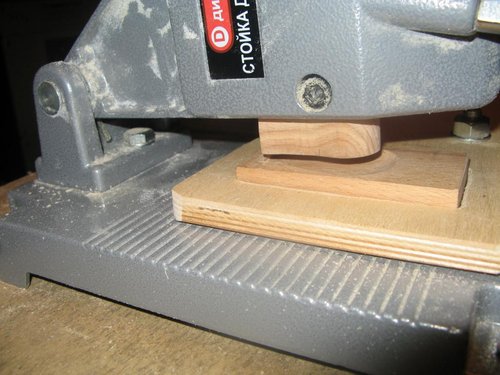

В нижнем положении. Почти в нижнем.

Ну, а потом прессуем!

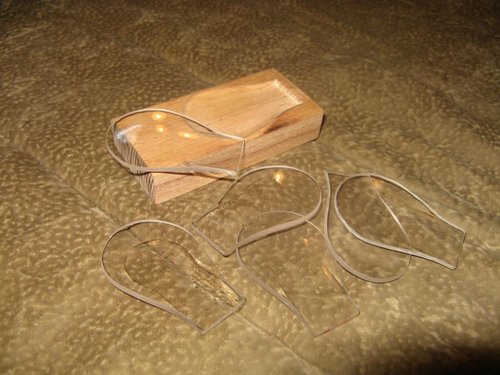

Матрица и первая продукция. Бук и поликарбонат.

Последующие матрицы буду делать в этот же размер, чтоб в дырку садились. Соответственно, пуансоны другие тоже потребуются. Поменять пуансон - дело пары минут.
Но вторую матрицу сделал с обратной стороны первой. А чтоб материалу не пропадать, да и под общий пуансон - только поглубже матрица сама.

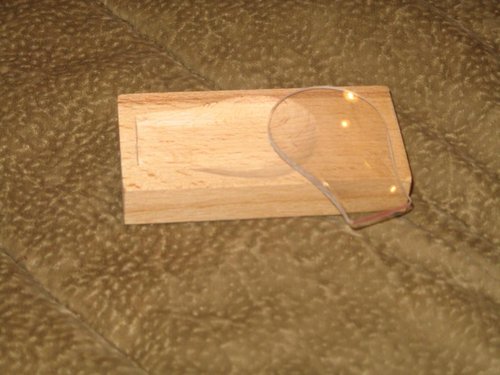

С другой стороны матрица... тоже матрица!

Пяток лопастей отняли час работы. В смысле от листа. Вырезать, обточить, обработать кромки, прогреть и придавить.

Результаты пока не вполне удовлетворяют. Таки происходят пузыри - хотя уже существенно меньше, вполне можно на пробные экземпляры воблеров ставить.
И несколько лопастей так и вовсе идеальными вышли.

Сложнее всего сделать саму матрицу. На первую сторону потратил часа четыре. На вторую - уже около двух. Но... игра стоит свеч!

Доклад окончен.

[Slawich]

Дима!Красиво,но непонятно.Не прошу объяснять-не к селу.

[Jeleziaka]

Сложнее всего сделать саму матрицу.

А зачем в лопасти ещё и углубление выдавливать? Какая цель преследуется?

[vdv]

А зачем в лопасти ещё и углубление выдавливать? Какая цель преследуется?

выдавливается не углубление. Изготавливается лопасть с загнутыми краями, в данном случае. Из листового плоского поликарбоната.

[Евгений 55]

Сложнее всего сделать саму матрицу. А зачем в лопасти ещё и углубление выдавливать? Какая цель преследуется?

Разве Я это писал?

Добавлено спустя 2 минуты 4 секунды:

выдавливается не углубление. Изготавливается лопасть с загнутыми краями, в данном случае. Из листового плоского поликарбоната.

Дима!!сделано на высшем уровне!!!

[vdv]

Разве Я это писал?

А разве ты это не думал?

PS. По результатам тестирования клона реплики волшебника, потрясли две вещи:
1. Его уловистость
2. его потеря.
3. Сложность и длительность изготовления лопасти фрезеровкой. 3-4 часа!!!

Вот и решил по результатам сделать копию той лопасти, что вытачивал для клона реплики.
А сама идея с прессом и другие лопасти гнуть позволит.

[Евгений 55]

А разве ты это не думал?

Дима,так я ужо давно клепаю ковшички из полика 1.5мм без подогрева-нахолодную и зашибись получается!!!(Смотри посты выше с фотками стр-26) ну и приспособа со сменными матрицами в процессе изготовления (Я тоже это высказывался),но не из дерева -а железа Нет под рукой алюминия.Всё делаю во время работы.

[vdv]

нахолодную и зашибись получается

у меня лист 2 мм. Это раз. "Нахолодную" - прочность теряется. Это два. Такую матрицу из металла сделать - я повешусь, весь воблеростроительный сезон на нее уйдет. Это четыре, а также пять и одиннадцать.

А во время работы я хожу на рыбалку.

[Ikel]

vdv Сделано солидно. Особенно впечатлила металлическая станина.
Я в итоге отказался от подобного принципа матриц. Когда идёт выдавливание без прижима лопасти по периметру, то кромку ведёт частенько. Края тоже придавливать требуется.

[Stekloduv]

А во время работы я хожу на рыбалку.

Нихрена у вас работы один рыбу лупит, другой матрицы клепает ....работать надо , вы хоть между прогулками поработайте маленько

я ужо давно клепаю ковшички из полика 1.5мм без подогрева-нахолодную

Я на холодную только зетки делаю, сомневаюсь, что на холодную из поликарбоната 2- 3 мм. можно что-то толковое выдавить(если не пневмопресом) а тоньше его пока в листах не встречал

[Евгений 55]

Нихрена у вас работы один рыбу лупит, другой матрицы клепает ....работать надо , вы хоть между прогулками поработайте маленько
я ужо давно клепаю ковшички из полика 1.5мм без подогрева-нахолодную, на старой работе было до и больше.и разного .Но фирма переехала и сейчас далеко от меня
Я на холодную только зетки делаю, сомневаюсь, что на холодную из поликарбоната 2- 3 мм. можно что-то толковое выдавить(если не пневмопресом) а тоньше его пока в листах не встречал

Вова!!у тебя что знакомых сварщиков нет? В электронных масках идут как защита светоэлементов как снутри так и снаружи. Учиться надо было, а не воблеры строгать! сейчас-бы на рыбалку ходил или матрицы клепал:ROFL: Хочеш я тебе письмом отправлю? скинь в Л.С адресс(здесь уже без шуток)

[Stekloduv]

Вова!!у тебя что знакомых сварщиков нет? В электронных масках идут как защита светоэлементов как снутри так и снаружи.

Женя, не поверишь.... ниодного сварщика в городе , заводы давно не работают, всё разграбленно , и разворовано,и разрушенно , как после войны Да и смешно мне из маски лопасть делать, если пару листов листового есть по квадратному метру, просто без нагревания серьёзную лопасть врятли можно сделать, да и я из него только прямые делаю последнее время, есть намного пластичный и довольно крепкий пластик. Так что я лучше легко пальцами согну- выгну без всяких проблем.

[vdv]

Особенно впечатлила металлическая станина.

конечно, ее же не я делал, заводская.

Я в итоге отказался от подобного принципа матриц. ... Края тоже придавливать требуется.

Пока не решил вопрос по матрицам. Их бы, конечно, отливать... но из чего?
Нужно, с одной стороны, нечто твердое и прочное, поскольку давить сильно приходится, с другой - термостойкое до 250 градусов.
Пока в пределах доступности такой материал не нашел, хотя, честно говоря, искал не очень интенсивно.

А ты из чего матрицы делаешь?

[Ikel]

У меня принцип чуток другой. Беру 2 сосновые рейки. К одной приклеиваю "давило" во второй выпиливаю окошко. Окошко укрепляю текстолитом. Само "давило" скорее всего липа или что-то однородное. Всё таки сделать выпуклую часть легче чем вогнутую.
Не давно попробовал бумагу склеить жидким стеклом, получился очень интересный монолит. Но практических экспериментов не проводил ещё.

Потенциально лить формы можно. Только материал подобрать. Температура плавления свинца 327 (мягкий), цинка 419, баббит 300-440. Смесь свинец+олово около 300. Думаю, что это реально.

[Slawich]

Может,баббит оловом разбавить?Я джиг-головки,чебурашки лью ,смешивая разные металлы,весовка разная(что мне и нужно)

[vdv]

свинец отлить не проблема, но действительно мягкий. 3-5 отливок и - до свидания. Опять-таки мучают сомнения по поводу высокой теплопроводности металлов.
Поликарбонат и так остывает моментально, а уж на железке-то...

Композитные материалы надо думать... А что такое баббит? смутно что-то припоминается... пошел гуглить... ага, тоже металл.

Добавлено спустя 9 минут 59 секунд:

Всё таки сделать выпуклую часть легче чем вогнутую.

весьма согласен. Но только в том случае, если не требуется прямого участка.
В моей модели именно плоская лопасть с загнутым краем.
Впрочем, можно сделать с запасом, а потом подрезать... но все равно есть шанс, что плоское донышко провиснет. Фактически, твоя плюс-матрица столь же несвободна от проблем, что и моя минус-матрица, идеальный вариант - полноценные пуансон и матрица.

[Ikel]

Да, на счёт теплопроводности есть такое дело.

Потенциаольно думал из бумаги с жидким стеклом что-нибудь изобразить. Уж очень мне эта смесь понравилась стекло+бумага. Крепкий как я не знаю что. Слой миллиметра 4-5 руками не сломать.



PS vdv на тебе занозу в моск Так же можно и лопасти делать как первоначальную форму шарикам предают. http://www.youtube.com/watch?v=fK5PkRsRfLI

[vdv]

Так же можно и лопасти делать как первоначальную форму шарикам предают.

это где ж столько китайцев взять?

[piton2]

это где ж столько китайцев взять?

Точно-точно: дрова нарубить, воды натаскать... А вот как на видео - в горячей воде поликарбонат гнуть не пробовали? Заодно и проблемы с термостатированием и плавным охлаждением решается банально.
