vdv Есть такой тип сувенирчиков


думаю такое чудо все видели. Как оно работает видео не нашёл. Смысл колебания одного маятника влияют на колебания другого.

Есть другое видео, не очень удачный пример конечно, но оно показывает хаотичность происходящих процессов.

phpBB [video]

очень удачный пример если условно нижнюю часть принять за воблер вращающийся вокруг вертикальной оси т

[sergei07]

Нарисовано погано (на компе мышкой), в следующий раз просто на бумаге буду рисовать, а потом фоткать...

Прикольно тут у вас, Андрей нормально получилось, просто надо внимательней посмотреть. Кстати с моим аватаром одно лицо, автопортрет.

Кстати на подобии маятника система используется на уокере одной известной фирмы. Вот здесь можно почитать.
http://fisherbook.ru/voblers/pontoon21-loco-perrito" onclick="window.open(this.href);return false;

[vedmak]

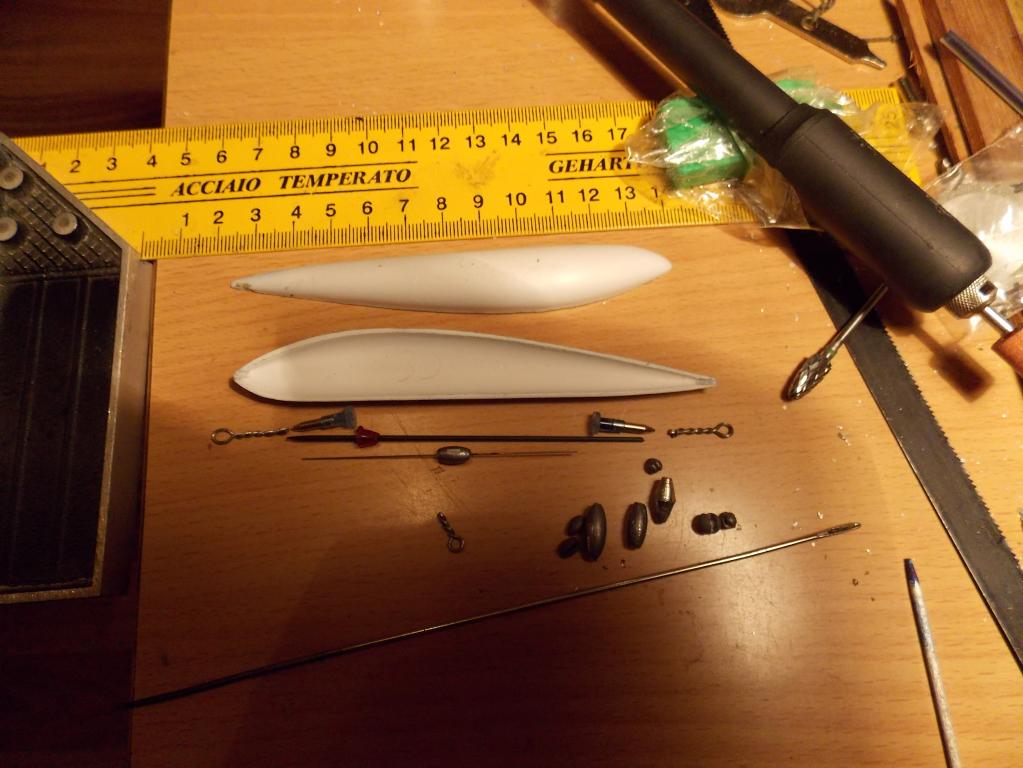

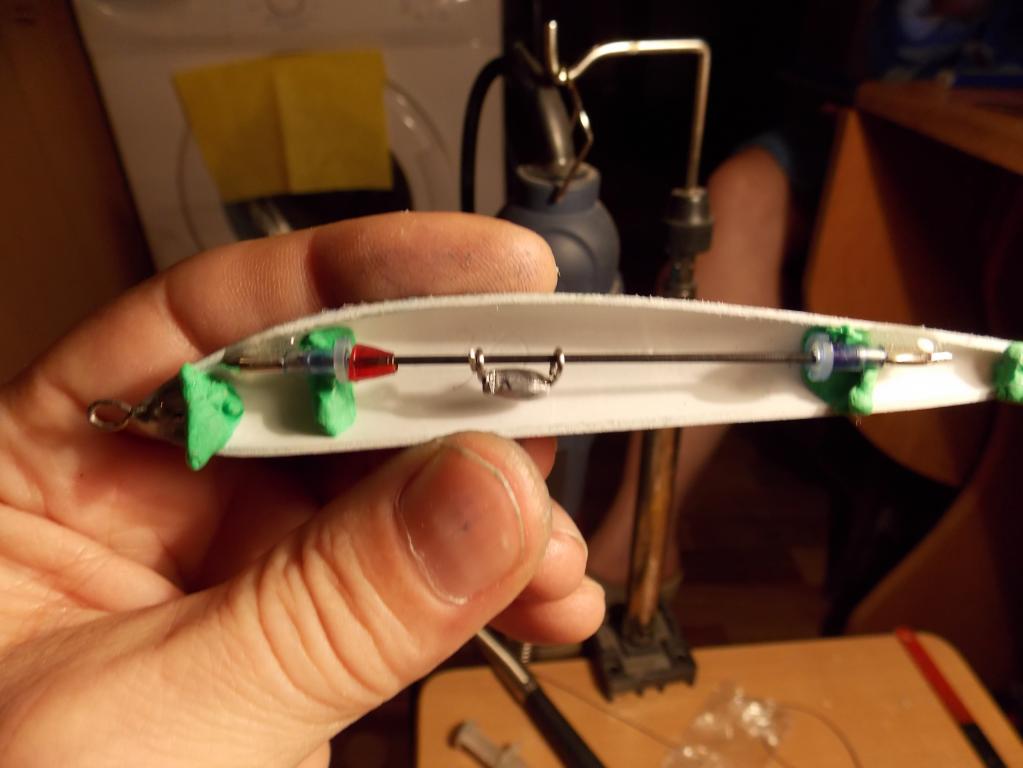

Ну вот две скорлупки, последовотельность сборки будет как разложено на фото. На концах иглы решил поставить наконечники от шариковой пасты.Буду заливать концы полуформ эпо. делая перегородки для заливки временно из пластелина. Всё как по своему рисунку выложенному выше. Вопрос ко всем кому это интересно -"какой вес ставить на маятник-балансир ?" Переделывать будет больно уж сложно. Оливки весом от 0,4 до 2,4 гр. На приготовленной оливке с проволокой 1,4 гр, моё мнение это наиболее подходящий вес. Может стоить попробовать вообще без нижней огрузки. Или всё таки её поставить? Ну и другие советы....

Добавлено спустя 15 минут 9 секунд:

Олег, с трудом могу поверить, что в подобной ситуации шарики от магнита проще оторвать "вручную", нежели хлёстким спиннинговым забросом.

Андрей, честно скажу "не знаю" по логике я тоже такого мнения как ты , но это происходило. Если это очень интересно то могу разузнать. Сам-то ловлю только на свои , а этот вопрос задать не додумался-рыбалка сам знаешь куда прикованно всё внимание

[sl47]

я думаю надо огрузить снаружи завесить огрузку и ту часть котороя ближе голове установить на маятник и мое мнение чем ниже будет груз от оси тем больше эффект

[Ikel]

vedmak Думаю что максимально возможный вес. Для того что бы заметнее было воздействие маятника на игру воблера. Нижнюю огрузку для чистоты эксперимента можно не ставить. В конце концов её можно закрепить и снаружи, если не хватит веса тройников.

2 что будет если в маятнике расположить маятник ?

Линейку на гвоздь, к нижнему концу линейки грузик на ниточке. Качнуть таким образом что бы частота колебаний линейки и грузика не совпадали. И что бы длина линейки не была кратной длине нитки на грузике. Можно ещё на нижний конец линейки пластилина налепить что бы дольше качалось.
Результат подобного эксперимента отразит примерное поведение воблера.

Не думаю что имеет смыл гироскоп в воблер пихать. Есть шанс что из-за гироскопа воблер вообще не заведётся.Всё таки преодоление сил гироскопа очень энергоёмкое предприятие.

[vedmak]

но не все , т.е. боками он будет качать может даже сильнее

Аркадий , мне тоже так кажется, но я и хочу раскачать его боками , и увидеть результат....

Добавлено спустя 10 минут 55 секунд:

vedmak Думаю что максимально возможный вес. Для того что бы заметнее было воздействие маятника на игру воблера. Нижнюю огрузку для чистоты эксперимента можно не ставить. В конце концов её можно закрепить и снаружи, если не хватит веса тройников

Михаил твоё сообщение опоздало на 10 мин., уже залил каркас эпо. Подсохнет выложу фото. Я очень ждал совета от Витальевича, ВДВ Димы, Аркадия , Алеся да и многих других но не дождался Хотел тоже как писал Вячеслав SI 47 огрузить осью балансира живот, но форма и идея дальнего заброса этого не позволили сделать. Будем смотреть , что получится . Всё же эксперимент.

[willi]

господа экспериментаторы,
как бывший учитель физики (шизик ) вспомнил:
"частота колебаний маятника зависит от длинны подвеса - чем короче - тем чаще. интересно, что масса груза на нитке на частоту не влияет..."

воб имеет свои колебания + колебания маятника = воб движется неразбери поймешь как! .
- колебания самого воба - частота небольшая, колебания маятника - частота большая все это складывается и на выходе получим - НЕПОНЯТНО ЧТО и как это регулировать?!

[vedmak]

"частота колебаний маятника зависит от длинны подвеса - чем короче - тем чаще. интересно, что масса груза на нитке на частоту не влияет..."

воб имеет свои колебания + колебания маятника = воб движется неразбери поймешь как

Вилли именно так , и я хочу получить максимально хаотичную игру. Это твич . Что будет на выходе увидим . А с ниткой ты меня удивил надо подумать

Добавлено спустя 2 минуты 50 секунд:

как это регулировать?!

А регулировать так же как и с шариками катающимися поперёк воба.

[vitalyevich]

при проводке т.к существуют еще колебания вокруг вертикальной оси балансир раскрутится сам и колебания его будут зависеть от амплитуды и частоты колебаний воблера

Погоди, погоди, Слава, ты же не считаешь, что эксцентрик будет вращаться? Качаться - да, но не вращаться?

[sl47]

господа экспериментаторы,
как бывший учитель физики (шизик ) вспомнил:
"частота колебаний маятника зависит от длинны подвеса - чем короче - тем чаще. интересно, что масса груза на нитке на частоту не влияет..."

воб имеет свои колебания + колебания маятника = воб движется неразбери поймешь как! .
- колебания самого воба - частота небольшая, колебания маятника - частота большая все это складывается и на выходе получим - НЕПОНЯТНО ЧТО и как это регулировать?!

все рассматривают стационарное положение маятник-тело воблера,но воблер движется совершая колебания и рассматривать нужно моменты инерции относительно оси колебания воблера так момент инерции маятника относительно оси будет равен сумме момента не вращающегося маятника и момента инерции вращения относительно оси вращения( вот это я забубенил )

[vedmak]

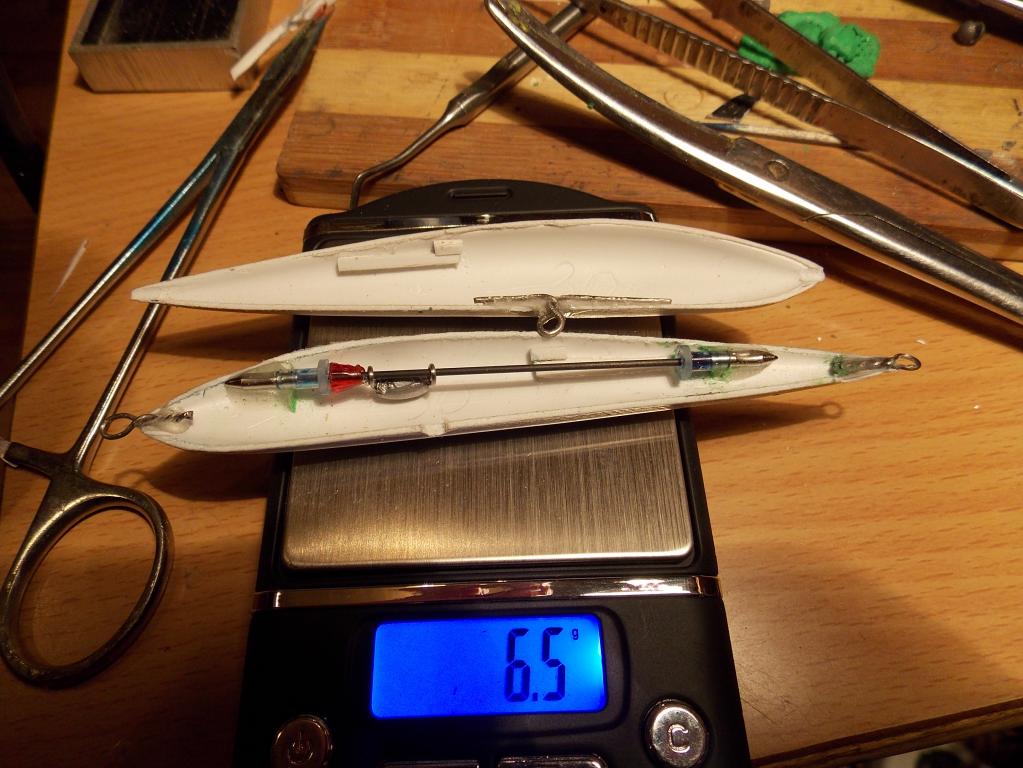

Ну вот что получилось после вклейки. Вместо живота буду раскачивать спинную часть. Попробую зделать маленький ролик - сползания балансира с раскачкой

[vitalyevich]

Михаил твоё сообщение опоздало на 10 мин., уже залил каркас эпо. Подсохнет выложу фото. Я очень ждал совета от Витальевича, ВДВ Димы, Аркадия , Алеся да и многих других но не дождался Хотел тоже как писал Вячеслав SI 47 огрузить осью балансира живот, но форма и идея дальнего заброса этого не позволили сделать. Будем смотреть , что получится . Всё же эксперимент.

Олег, а чё тут посоветуешь? Не поддающийся расчётам, чистой воды эксперимент.
Тут я с Мишей полностью согласен, лучше перебдеть, чем не добдеть.
У меня сейчас нет времени на эксперименты. Но, если бы таковое появилось, то я бы взял деревянную заготовку, просверлил бы её поперёк, как предлагал Андрей, и сделал бы съёмную, разборную капсулу с маятником внутри. Такая конструкция позволила бы регулировать вес эксцентрика и высоту его подвеса. Сделать капсулу временно водонепроницаемой труда не составит, а деревянное тело позволило бы подпихивать другую стационарную огрузку в период испытаний.
Вообще, мне кажется, что такой маятниковый конструктив, сродни седловидной и прочих гнутых лопат, имеет целью вывести воблер на ту грань, за которой живёт полная нестабильность. Поэтому здесь нужен более тонкий подход, с тщательной продуманностью конструкции испытательной модели.

Добавлено спустя 6 минут 41 секунду:

Ну вот что получилось после вклейки. Вместо живота буду раскачивать спинную часть. Попробую зделать маленький ролик - сползания балансира с раскачкой

Олег, боюсь, что пластилин - слишком тяжёлый материал для того, чтобы его использовать в такой конструкции. А судя по воздушной ёмкости тела, вес маятника слишком мал. И ещё, если раскачивать спину, то необходим запас по огрузке снизу воблера.
Может быть всё-таки огрузить тело до приемлемой остойчивости, а затем подобрать вес маятника, сравнимый с весом получившейся стационарной огрузки?

[vedmak]

Олег, а чё тут посоветуешь? Не поддающийся расчётам, чистой воды эксперимент.

Сергей даже не знаю , что выделить в твоём сообщении. Всё в точку. Даже то , что с деревом вышло бы лучше /больше возможностей. Я пошёл по этому пути пластика только из-за того , что нет времени на выточку , а эти заготовки у меня уже были. И хотелось с.д.з. а в дереве делать это сложно - много выбирать надо. И нестабильность - да , именно её я делал ещё с верхним огрузом с магнитными боковыми улавливателями. А отстроить проводку -сам понимаешь

[sl47]

Ну вот что получилось после вклейки. Вместо живота буду раскачивать спинную часть. Попробую зделать маленький ролик - сползания балансира с раскачкой

вот именно и считаю что будет вращаться,исходя из логики зачем нарисовали картинку с вращением и если нет вращения а только колебания технологически проще делать рассматриваю равномерную проводку

[vedmak]

У кого есть желание можете посмотреть видео в разделе " игра воблеров видео" Сейчас уже имея какой-то макет многое бв делал по другому, точнее больше бы учёл различных нюансов. Но об этом позже

[domowoi]

Привет всем!

Из всего изложеного лучше сделать в передней части воблера сферу а в заде сделать с.д.з.
В переди шарик будет хаотично двигаться в разные стороны,будет както влиять на калебания.

[vedmak]

Олег, боюсь, что пластилин - слишком тяжёлый материал для того, чтобы его использовать в такой конструкции. А судя по воздушной ёмкости тела, вес маятника слишком мал. И ещё, если раскачивать спину, то необходим запас по огрузке снизу воблера.
Может быть всё-таки огрузить тело до приемлемой остойчивости, а затем подобрать вес маятника, сравнимый с весом получившейся стационарной огрузки?

Витальевич . пластелин нужен был лишь как опалубка для клея, я его уже удалил .С маятником совет запоздал- всё вклеено А огрузку снизу наверно буду ставить потяжелее этак грамма 3. Или больше? Всё-таки для твича нужно что-то вроде суспензера или с макс. огрузкой плавучести

Добавлено спустя 8 минут 57 секунд:

вот именно и считаю что будет вращаться,исходя из логики зачем нарисовали картинку с вращением и если нет вращения а только колебания технологически проще делать рассматриваю равномерную проводку

Вячеслав, на видео видно , что в переднем положении балансир делает вращательные движения вокруг оси, будет ли это происходить зависит только от частоты и мощности колебаний воблера. Это же эксперемент и даже отсутствие результата- тоже результат.Как говорит мой друг: "весна покажет кто где .... /какал/"

[ЧихПых]

Олег(vedmak) у меня к тебе вопрос. Куда ты собираешься крепить цельнометаллический каркас. Может быть это совместить.То-есть сделать каркас а уже потом на него навешивать разные игрушки.Прозрачные половинки сделаю чуть позже когда закончу с крайней партией орехов примерно к концу недели.Как-только сделаю сразу позвоню.

[vedmak]

Олег(vedmak) у меня к тебе вопрос. Куда ты собираешься крепить цельнометаллический каркас. Может быть это совместить

Cергей это всего лишь экспериментальный образец. Хотя под цельный каркас места по низу вполне хватает, но я думаю что петли залитые эпо. и так выдержат приличную нагрузку. Пока делаю так ,чтобы можно было разобрать что-то поменять, добавить , отцентровать и т.д.

[vedmak]

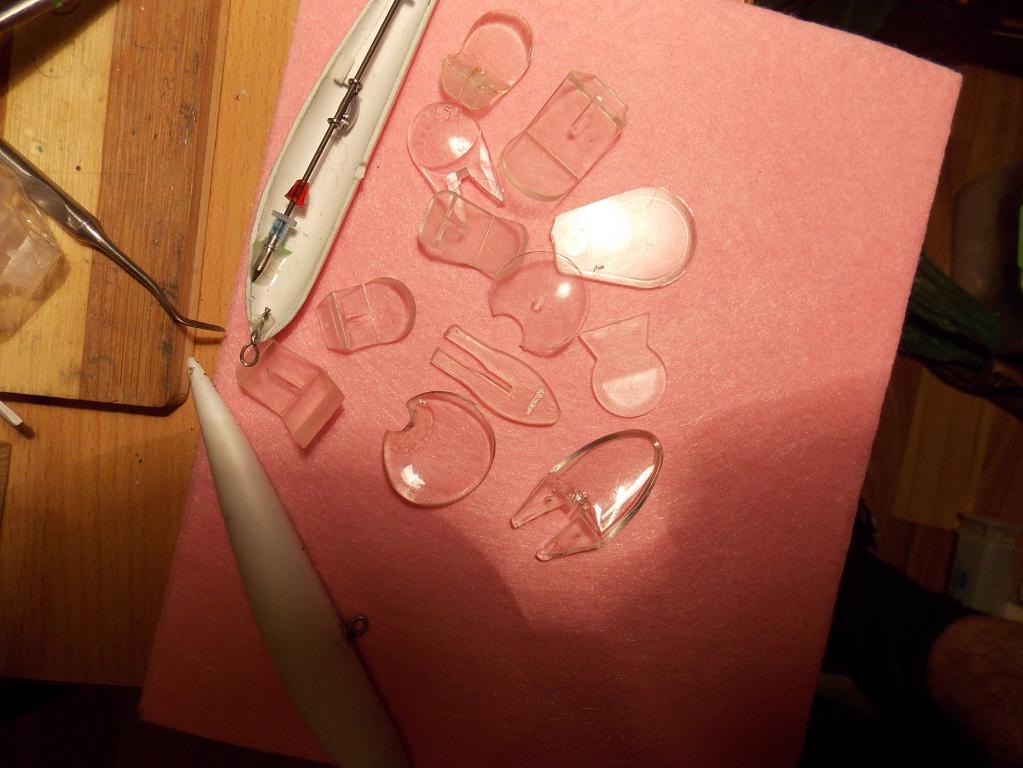

Всем привет. Пришлось немного доработать модель, поставил на спинную часть стопора-ограничители. Решил пойти по пути предложенном Михаилом /Ikel/ т.е. груза пока в внутрь не ставить ,иначе так можно будет разбирать и собирать до бесконечности, лучше один раз но наверняка, буду их подбирать в процессе центровки прикрепляя на пластелин. и вот лопости которые у меня есть и более менее могут подходить, некоторые с подточкой. Вообще хотелось бы что-то получить с заглубл. не более 1,5 м. для проводки с твичем, и ещё очень не хочется наклонять сильно ось с балансиром , как это произойдёт с вобом на большое заглубление. Больше склоняюсь к ступенчатой которая ближе к носу

[Ikel]

vedmak Игру бы глянуть, или словесное описание игры.

Когда ты делал с двойником на спине, по собственному мнению, это вносило разнообразие в поведение воблера?
