Инструменты и приспособления

[Stekloduv]

и бывает миллиметровым.

И не клеится ни чем

[vdv]

И не клеится ни чем

и я тоже так думал

[Alonzo]

посмотрел в каталоге у своих любимых рекламщиков. у них малой толщины (от 0.8 мм) только обычный полистирол, который хрупкий. А ударопрочный - только от 2 мм.

Спасибо. Завтра заеду в стройгипермаркет, что нибудь еще найду, попробую.
Тут подумал, что можно и лопатки попробовать формовать (скопировать в гипсе, туда залить свинец раз ...надцать, а получившие пуансоны отформовать в этой приспособе, потом вырезать из готового листа). Вообщем, два применения уже нашел - трафареты для покраски и лопатки. Буду пробовать, результаты доложу.

[piton2]

Сошел с ума. Купил лобзик. Лобзиковый! Для "криволинейного раскроя листового материала" (с), а не в конкуренцию циркулярной пиле. Примитивный: маятниковой подачи нет, обороты не регулируются, мощность маленькая, замена пилки с подвывертом, в коробке. Да еще и дорого. такой : http://www.220-volt.ru/catalog-20638/" onclick="window.open(this.href);return false; Принес домой, сделал 2 реза, выставил платформу точно в в перпендикуляр и на сосновой доске (короткий рез - 10 см) толщиной 17 мм отклонения от вертикали не обнаружил. На 8 мм фанере - тем более (резал почти метр). Ну и ладно. Пилит, если постараться - то даже ровно и то хорошо. Можно болеть дальше. Выздоровею подумаю как эту игрушку можно приспособить для воблерной столярки. Точнее уже прибумал: с параллельным упором ( брусок приклееный двусторонним скотчем параллельно линии реза) можно распускать доски (точнее плашки) на рейки без иынх танцев с бубном.

ЗЫ. Нарыл видео. Фрезер - супер. Просто посмотреть: хоть и голимая автоматика, но красиво работает. Как правильные стулья делают.
http://www.youtube.com/watch?v=X_lFCARcWc4

[vitalyevich]

Синий на срезе также полистирол. Не хрупкий, но сильно царапается и "тянется" при обработке. Но лучше оргстекла, так что пока у меня он. Поликарбонат в городе - только сотовый. Будем искать

Максим, это всё, что угодно, но не полистирол.

[Istars]

Alonzo Твоя неудача не в толстом пластике, я использовал 2,5 мм, а в том, что надо использовать рамку-резак.
http://striborg.ee/forum/viewtopic.php? ... c&start=21" onclick="window.open(this.href);return false;

[vdv]

Точнее уже прибумал: с параллельным упором ( брусок приклееный двусторонним скотчем параллельно линии реза) можно распускать доски (точнее плашки) на рейки без иынх танцев с бубном.

пока не очень хорошо себе представляю, что это за приклеенный упор. Но, чувствую закавыку. Берем, например, стандартный полок абаша - 95мм шириной. Отрезаем от него 125 мм. Далее надо распустить, допустим, по 16 мм - то есть получить 5 заготовок. С отрезанием каждой ширина уменьшается. К чему клеить упор и как держать заготовку?
Но, даже если и это продумано, советую сначала попробовать на чем-нибудь, не имеющем ценности. У меня свободный рез тоже более-менее вертикальный, а вот стоит только начать использование упора, как возникают сами собой какие-то силы, которые пилку отклоняют. Впрочем, у меня далеко не бош...
А вообще синий Бош - это профессиональный инструмент, поздравляю! К примеру, у этого узел зажима пилок должен быть металлическим - тогда как у зеленого - пластик.
Не скупись еще при покупке пилок и будешь, наверное, доволен.

[Alonzo]

Максим, это всё, что угодно, но не полистирол.

У меня лист с этикеткой был - полистирол фактурный tomo design. На срезе синеватый. Фактура - слегка заматированный. Ну да черт с ним, все равно не получилось - Игорь причину разъяснил.

[Istars]

Alonzo По твоей технологии, тоже должно получится, только мехобработки больше.

[piton2]

Коллеги, есть один вопрос из разряда конструкторских. Значится, дано: требуется сделать из самых доступных материалов, без привлечения сторонних спецов и станочного оборудования нечто подобное такому аппарату http://paradox-ltd.ru/proxxon_equipment ... /27060.jaw" onclick="window.open(this.href);return false; или такой приставке к дрели http://wolfcraft-magazin.ru/catalog/sto ... diam_178mm_/" onclick="window.open(this.href);return false;
Как простейший вариант сразу на ум приходит сделать горизонтальную стойку для дрели со стандартной шлифовальной тарелкой на 125 -150 ( в крайнем случае сверлом-балеринкой вырезать из 10 мм фанеры кругляк нужного диаметра или использовать жесткую опорную тарелку на 125мм - она плоская - и на нее приклеивать наждак ) и опорным столиком.

Однако не все так хорошо. Выходной подшипник дрели расчитан на осевые, а не радиальные нагрузки и гонять дрель в роли шлифмашинки или фрезера - сознательно укорачивать ее цикл ( фиг с ней, если она безымянно-китайская из продуктового гипермаркета, а вот хороший инструмент - жалко). Вариант второй: купить самое простое и дешевое точило (увы, все дешевые - маленькие) , снять один абразивный диск, вырезать из фанеры или мдф диск, заклеить наждаком, сделать опорный столик. В теории то просто. А вот что получится и получится ли ?

[Stekloduv]

ак простейший вариант сразу на ум приходит сделать горизонтальную стойку для дрели со стандартной шлифовальной тарелкой на 125 -150 (

Только не резиновый круг, я как-то пробовал, очень биение большое, , нужно твёрдый диск, ну а моторчик, можно любой (у меня от стиралки " малютка") Диск фанерный, и работает тихо, не как дрель.

[СергейИЧ]

Вариант второй: купить самое простое и дешевое точило

Спасибо за идею! А проксон - классная штуковина, жаль по антинародной цене.

[piton2]

Спасибо за идею! А проксон - классная штуковина, жаль по антинародной цене.

Сергей, не спеши, однако. Сравниваем спецификации специализированного устройства Proxxon TG125

Технические данные:
220-240 в, 140 Вт, 50/60 Гц.
Шлифовальная скорость 250 - 800 м/мин (что соответствует 1150 - 3600 об/мин).
Диаметр шлифовального диска: 125 мм.

и предполагаемой основы под таковую самоделку, ну например пары из ассортимента известной сети на 220
самые дешевые из представленных - желтый ушлепок ЭНКОР Корвет 486

Мощность 150 Вт
Обороты 2850 об/мин
Круг 125х16х12.7 мм

и серая тоска Интерскол Т125/120

Мощность 120 Вт
Обороты 2950 об/мин
Круг 125x16 мм

Из опытов со шлифовальными тарелками 125 мм посаженными на дрель впечатления от работы на высоких оборотах ( на работе валяется старая безударная дрель интерскол какой-то там на 3000 об) хреновенькое. Единственное что можно делать на таких оборотах - очень грубая обработка кромок ( у меня наждак на тарелке с зернистостью Р80, в магазинах шлифовальные диски с велкро зернистотью более Р150 - редкость, хотя в теории бывают и до Р1500). Так что видимо придется таки закончить начатую горизонтальную стойку со столиком, посмотреть что можно реально сделать при шлифовке ( точнее обдирке) на высоких оборотах - типа натурный эксперимент, а потом уже на точило ... зуб точить. Ибо вещь в хозяйстве бесполезная напрочь (только не говорите про заточку режущего инструмента - это не смешно - для этих целей есть специальные низкооборотные заточные устройства, которые стоят немалых денюх - самый дешевый Тормек Т3 - 17 кило) - разве что чертилки-кернеры да зубила точить, а все остальное лучше ручками.
Ну и самый завиральный вариант (нужно повертеть в руках заценить возможности фиксации на станине) - взять ПШМ (вибрационнцю плоско-шлифовальную машину) засунуть ее в ящик, так чтобы плаформа была заподлицо со столом, а рукоять упиралась в дно ящика. На столике сделать переставляемые направляющие (тот же алюминиевый уголок) и вперед. Только машинку придется брать уже среднего класса со своим мешком пылесборником ( самые дешевые имеют систему пылеудаления "для галочки" с сомнительной работоспособностью и пластиковый хвост под строительный пылесос). Да и в хозяйстве лишним не будет ( как вспомню как вручную зачищал штукатурку в комнате 18 квадратов и 3 двери - так вздрогну )

[vdv]

Петр, уж если и думать, то о гриндере. Хотя бы вот таком: http://www.zubr.ru/ru/witem/zshs-330
Сейчас, когда купил, наконец, ленточки, о круглом диске и думать забыл.

[СергейИЧ]

Производство средств производства

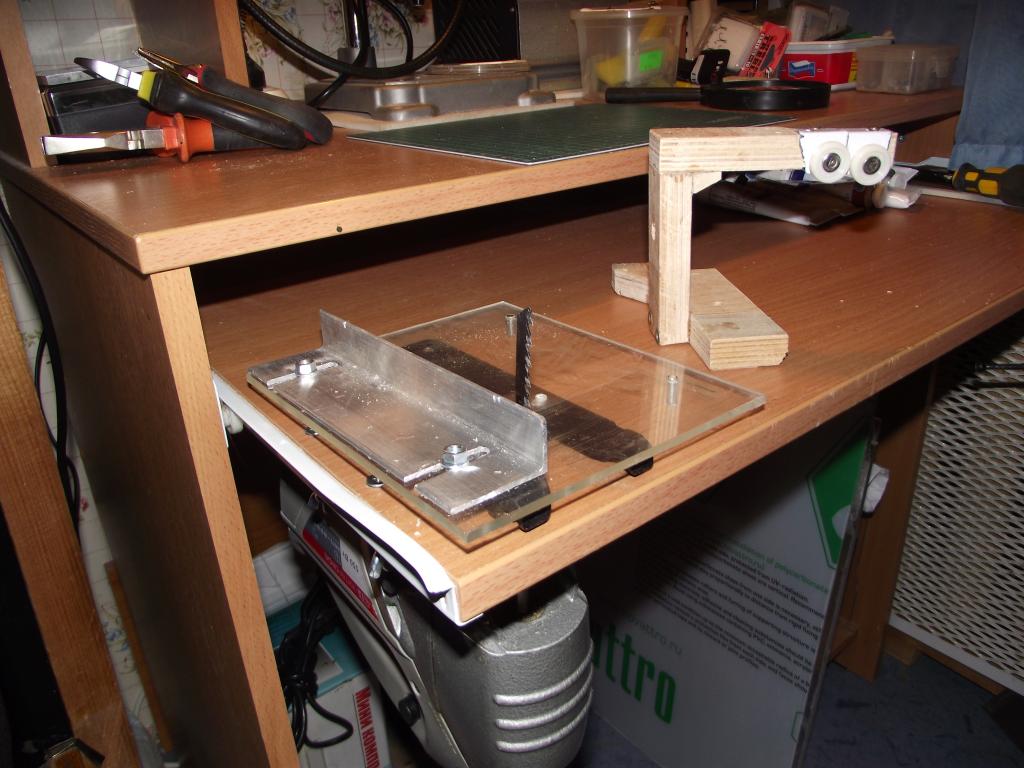

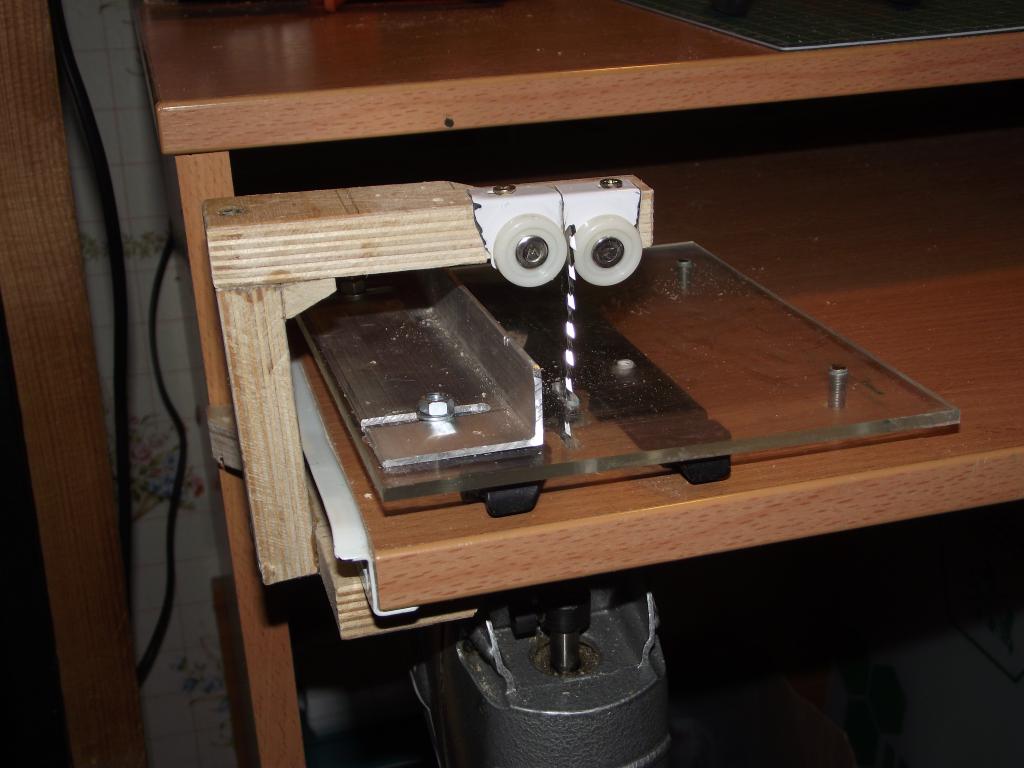

Доделал - в сборе выглядит так

Коряга с роликами отдельно - справа. Как потом выяснилось ролики следовало закрепить двумя шурупами каждый. Но...не уверен в их нужности. Когда блусок , который пилим, прижимаем к направляющему уголку, то пилка и не отходит, вороде

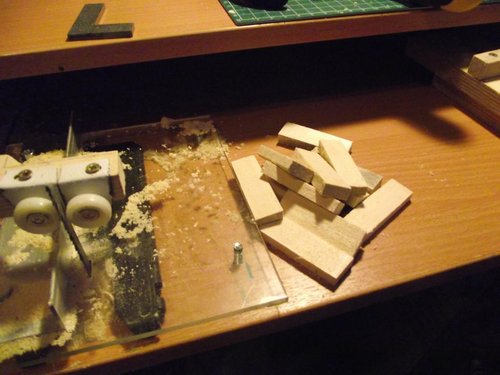

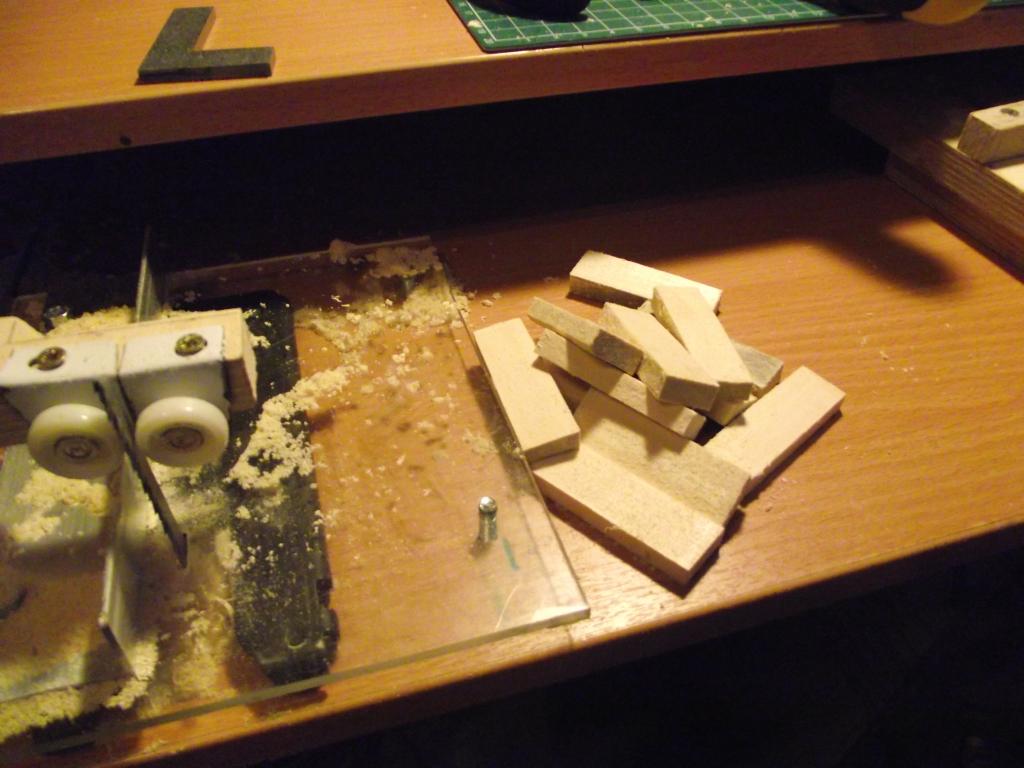

Напилил заготовок-половинок из липы. В целом "плюс" - быстро! Вручную в таком количестве и с таким качеством - намашешься

пы сы Идея, вероятно народная, но я лично позаимствовал у Дмитрия vdv, за что ему спасибо! Наверное ролик от лобзика наиболее подошёл бы для верхней направляющей опоры полотна, но что-то не нашёл иво

[vdv]

позаимствовал у Владимира vdv, за что ему спасибо!

У тебя элегантнее вышло
А я Дмитрий

Пилка какая крупная... надо попробовать такую еще раз.
Вверх не рвет заготовку?

[СергейИЧ]

Дмитрий, извиняй! Черт, самое интересное что знаю, но наверное задумался лишку о чём-то
Про пилки - ничего толком не знаю. Пришёл в магазин говорю надо чистый рез - продали. Рвёт, но в меру если прижимать руками, то ничё вроде. Вобще-то раньше я вручную пилил ножовкой по металлу. Так и тут интуитивно искал такие же полотна...но повелся на продавца. С другой стороны - ну пилит вроде...

[piton2]

Пилка какая крупная... надо попробовать такую еще раз

С виду, похожа на Т144D (пилка для скоростной грубой распиловки) или ее аналоги (пока еще спецификации японских производителей не осилил, а прочие немцы - это уже высшая лига и не по сеньке шапка ) - http://www.bosch-pt.com/ru/ru/accocs/%D ... E-t-144-d/" onclick="window.open(this.href);return false;

Пришёл в магазин говорю надо чистый рез - продали. Рвёт, но в меру если прижимать руками, то ничё вроде

Серегй, увы, тебя умышленно или нет, но обули. Пилки для чистого реза в кодах спеках Боша имеют такие вот индексы - см.таблицу http://www.bosch-pt.com/ru/ru/accocs/%D ... -for-wood/" onclick="window.open(this.href);return false; У Makita пилке с индексом Т101В соответствуют В11 http://makita-online.ru/products/458" onclick="window.open(this.href);return false;
ЗЫ. Очень чистый рез получается с короткой пилкой (для криволинейного реза) Т101АО
ЗЫ2 - опорные ролики в девичестве были мебельными роликами от компутерного стола?
ЗЫ3. Вот сатейка в порядке профанации масс о пильных полотнах : http://www.eletos.ru/articles/138/2446.html" onclick="window.open(this.href);return false;

[vdv]

Про пилки - ничего толком не знаю.

Возьми таки пилку:
а) с мелким зубом, но для дерева - из тех, что Петр советует.
б) хорошего производителя.
Тогда тебе будет доступна операция прорезания прорези под лопасть - она делается пока бока плоские.

Потенциально твой станок может еще и выпиливать контур. Для этого можно взять узкую пилку для криволинейного реза. Но рвать вверх будет намного сильнее.
И обязательно попробуй работать краем пилки, вскользь по заготовке. Там поймешь, для чего это можно применить. Но именно мелкозубой!

[СергейИЧ]

опорные ролики в девичестве были мебельными роликами от компутерного стола?

они самые. нормально вроде стоят не разваливаются пока, но закрепить их надо надежнее.

[СергейИЧ]

vdv, piton2
Купил пилки Bosh Т101В. Посмотрел и Т101АО - у них зуб мельче, но уж больно короткие (на толщину пила 15 мм, а у меня на опорной плите лобзика оргстекло около 4 мм - совсем ничего не оставалось бы), и дороже в два раза. Вобщем, Т101В - доволен. Пилят и легче и не задирает почти (сравнительно с предыдущими) и быстрее. Спасибо за советы.
