Воблер своими руками (3)

[sl47]

Если нужен аэросил- это полисорб в аптеке(диоксид кремния)

[TEORETIK]

Подскажите, когда вклеиваешь арматуру в прорезь заготовки воблера, чем ее кроме эпоксидки можно заполнить?

Шпоном."Прокапываешь"прорезь суперклеем и вставляешь шпон в прорезь,но мне проще мне его друг напилил из абаши.Так же "разбирал" разбухшую фанеру.

Вот тут и видел http://www.youtube.com/watch?v=Dbey45KVj-E" onclick="window.open(this.href);return false;

Этот "мастер" на видео шпатлюет отверстия под огрузку.

[serg07]

Подскажите, когда вклеиваешь арматуру в прорезь заготовки воблера, чем ее кроме эпоксидки можно заполнить? А то у меня толи эпоксидка не та, толи еще что, короче при застывании, плохо обрабатывается. Забивает наждачку, ощущуние как-будто тянется.

Я заполняю прорезь смесью совковой двух компонентной эпоксидной смолой и опилками которые остаются после обработки заготовки. Делаю густую кашу из этих компонентов и прорезь закладываю немного с горкой т.к. эпоксидная смола имеет усадки. После застывания обрабатывается на ура. Самый большой минус такой технологии я считаю, это долгое время застывание.

[Sem]

Я пользуюсь суперклеем с опилками, нужно только приспособиться. Капаешь клей сразу же сыпешь опилки, втираешь пальцем или наждачкой, только осторожней можно обжечься, возникает термическая реакция. Можно и палец приклеить.

[ВикторКолпино]

Если нужен аэросил- это полисорб в аптеке(диоксид кремния)

В аптеке немного не тот аэросил, тяжелее, крупнее частицы. В аптеке Полисорб 20 и Полисорб80, а аэросил начинается со 175, лучше брать 380.
Цифра- это " Удельная поверхность (БЕТ), м2/г". Очень лёгкий, 50грамм на литр. Покупал 0.5кг, меньше не нашёл, ну очень приличный мешок. Работать с ним надо без ветра и сквозняков, улетит нафиг, я имею ввиду не мешок, а сам аэросил.

[sl47]

Делаю шпатлевку на полисорбе МП коллоидном эпоксид не течет вообще, доза полисорба густота сметаны что ложка стоит

[Ikel]

Интересно, силикогелем можно аэросил заменить?

[sl47]

Михаил нельзя силикагель, добавки в эпо для повышения тиксотропности аэросил,мука древесная,остальные добавки мало добавляют тиксотропность,вещь хорошая я добавляю в эпо когда делаю броню лучше держится на углах и силикагель должен быть размером мах. 9-10 мкм

[Мазай]

Всем привет!

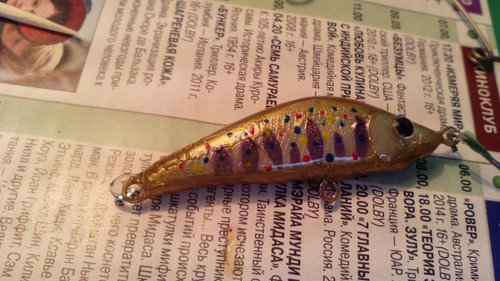

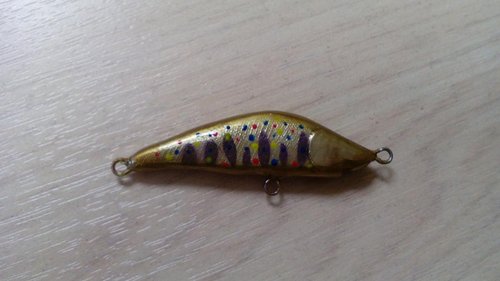

Столкнулся с такой проблемой,после покрытия воблера лаком,краска как будто сворачивается.Лак САБ,краски креатекс.После покраски каждого слоя стараюсь сушить не меньше чем 2 часа.Причем это происходит как на бальзе после пропитки и грунтовки пробионатом так же и на липе пропитка ЭПО по горячему.

[Stekloduv]

Столкнулся с такой проблемой,после покрытия воблера лаком,краска как будто сворачивается.Лак САБ,краски креатекс.

Ну так писал уже много раз, при комнатной температуре , можешь сушить хоть сутки, а проблема останется. Нужно сушить в духовке при 50 градусах, около часа( я не засекал, сушу и больше) если с фольгой ни в коем случае не превышать 50 градусов, если просто краска, можно немного больше. Должно помочь, мне помогло.

Добавлено спустя 5 минут 4 секунды:

После покрытия((((((((((

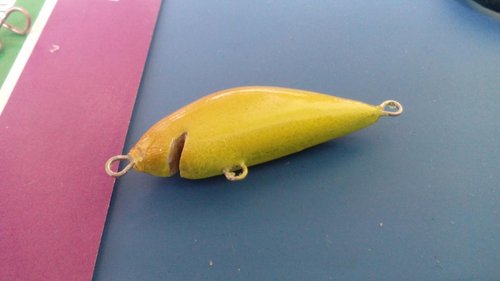

У тебя ещё очень плохо заделаны места где выходят петли, надулся пузырь, потому что там есть щель ииз неё выходит воздух и надувает лак, перед покраской должно всё сделано гладко, ровно и без щелей.... ни краска ни лак косяки не закроют.

[Мазай]

с фольгой ни в коем случае не превышать 50 градусов, если просто краска, можно немного больше.

Володя сушил при помощи тепловентилятора, температуру выставлял на 40 градусов.

Добавлено спустя 7 минут 21 секунду:

У тебя ещё очень плохо заделаны места где выходят петли, надулся пузырь,

Это не пузырь просто забыл повесить скрепку на петельку чтоб лак стекал по ней.Володя опыта у меня еще мало,учусь на своих ошибках.

[Питерцов]

Это не пузырь просто забыл повесить скрепку на петельку чтоб лак стекал по ней.Володя опыта у меня еще мало,учусь на своих ошибках.

\
ты на них не дыши в предвкушении триумфа, может от этого? Пока видно ,что вы элементарно разгильдяй и давать советы сложно, так как разгильдяи фигачят бог знает чего и чем, начните с усидчивости и соблюдения технологии по рекомендациями нашего местного гуру Стеклодува. Заметьте он на Вас даже не наорал , любит он Вас

[BrodygaSPb]

Мазай

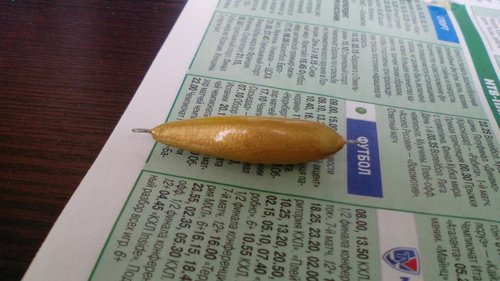

Василий, по двум нижним фото поясни подробнее. Т.е., если я правильно понимаю, на воблерке есть пропитка/несколько слоёв пропионата/нанесён базовый цвет Креатексом и одно окунание в КАБ-лак???

[Мазай]

если я правильно понимаю, на воблерке есть пропитка/несколько слоёв пропионата/нанесён базовый цвет Креатексом и одно окунание в КАБ-лак???

Да все именно так.

Добавлено спустя 2 минуты 27 секунд:

давать советы сложно,

Может давать советы сложно,потому что с вашими жаренными шишковоблерами все намного проще.

[BrodygaSPb]

Ты попробуй готовую к покраске модель, т.е. пропитка/несколько слоёв пропионата, окунуть 1 раз в КАБ-лак. Похоже у тебя и с растворителем проблема... Короче, пока не установишь причину, делай контрольные окунания в КАб на КАЖДОМ этапе!!! Недосушенный Креатекс обычно подтекает, а у тебя вся шкура съёжилась. Какой растворитель пользуешь?

[Garik]

Всем привет!
Столкнулся с такой проблемой,после покрытия воблера лаком,краска как будто сворачивается.Лак САБ,краски креатекс.После покраски каждого слоя стараюсь сушить не меньше чем 2 часа.Причем это происходит как на бальзе после пропитки и грунтовки пробионатом так же и на липе пропитка ЭПО по горячему.

САВ лак не чем не разбавляли?

[Stekloduv]

Володя сушил при помощи тепловентилятора, температуру выставлял на 40 градусов.

Понятно, тогда нужно искать причину в растворителях(как парни и написали)и их последующем применении , какой за каким идёт. По виду, так краска сьёживается, если внизу медленный растворитель, а с верху быстрее нижнего, нужно знать всю наготную процесса: чем разводил пропионат, чем каб, как эпо ложил, может тогда и найдётся истина.

[Мазай]

КАБ не разбавлял, растворитель для пробионата использовал ацетон. Где то просчёт в моей работе Будем искать причину.

[BrodygaSPb]

КАБ не разбавлял, растворитель для пробионата использовал ацетон.

Что за ацетон? На банке ОСТ, ГОСТ, производитель? Я не смог подобрать качественный ацетон в Питере, пересел на 646. На этих моделях что на фотах, эпоксидку не применял???

[Питерцов]

КАБ не разбавлял, растворитель для пробионата использовал ацетон. Где то просчёт в моей работе Будем искать причину.

Все банальнее, хотя у меня такого небыло: ТОРОПЫЖКА БЫЛ ГОЛОДНЫЙ, ПРОГЛОТИЛ УТЮГ ХОЛОДНЫЙ. Не высушил он пробионатом обработанный воблер до нужной кондиции, ацетончик сделал свое дело. Я же говорю,он разгильдяй по инструкции работать не хочет. На счет шишкоподобного воблера, так попробуй сделай,а мы посмеемся. Купи книгу по ЛКМ покрытиям, соблюдай инструкции, у меня не разу ничего подобного не было и не будет, по простой причине, есть ряд правил которые надо выполнять: соблюдать сроки и температуру сушки, использовать проверенные материалы, знать что на что ложиться . Все тысячи раз говорено, учебники в каждом магазе продаются . Но появляется новый Мазай и все кидаются распознавать ребус почему у него пучится и с какой стороны.

[borzoj]

Подскажите:
1. воблер пропитал яхтным лаком, какими красками теперь красить чтобы они подружились? Нужно грунтувать?
2. петли лучше делать каждую отдельно, или каркасные?
