Пошаговые репортажи изготовления воблеров / блесен

[andrucka]

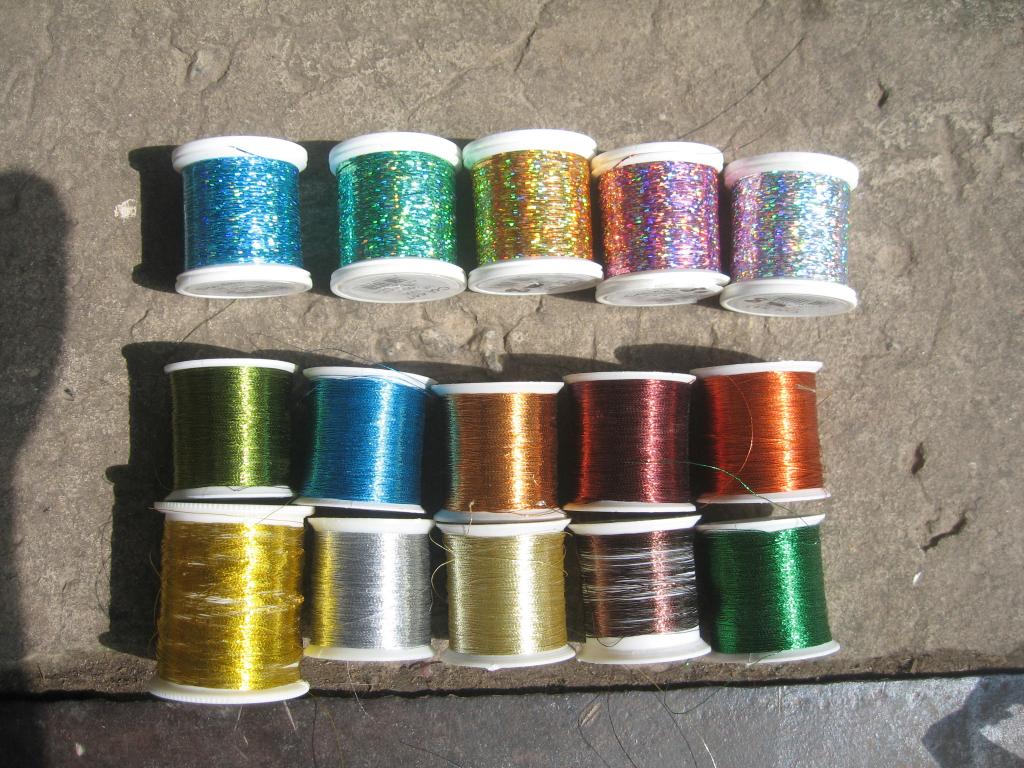

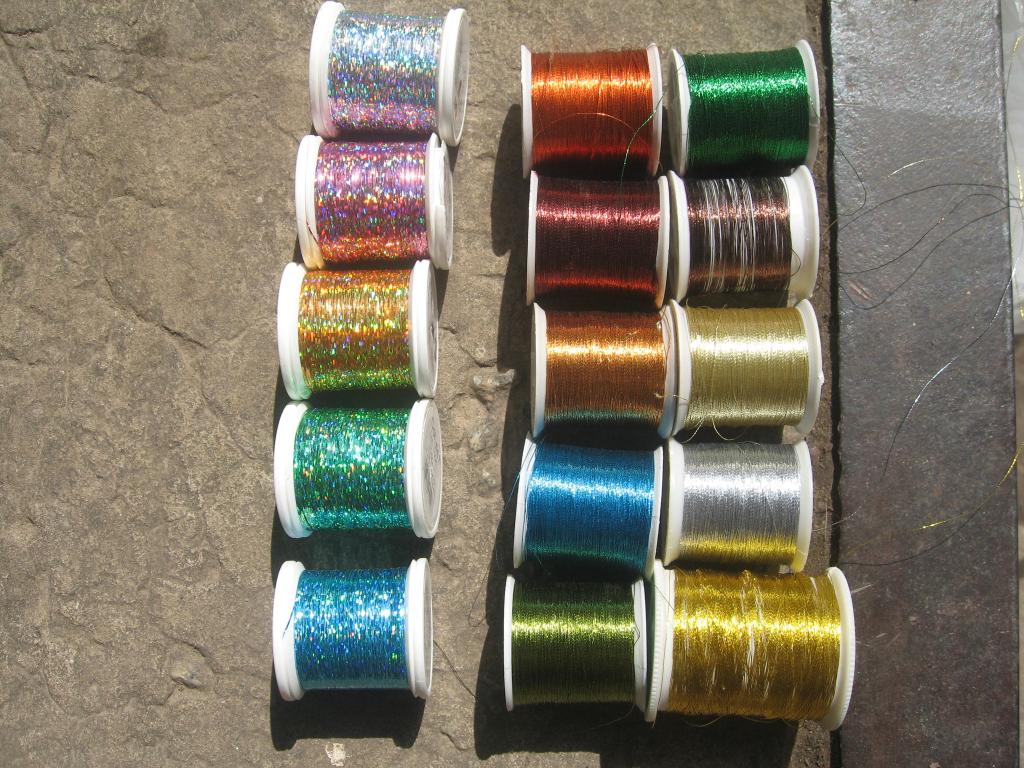

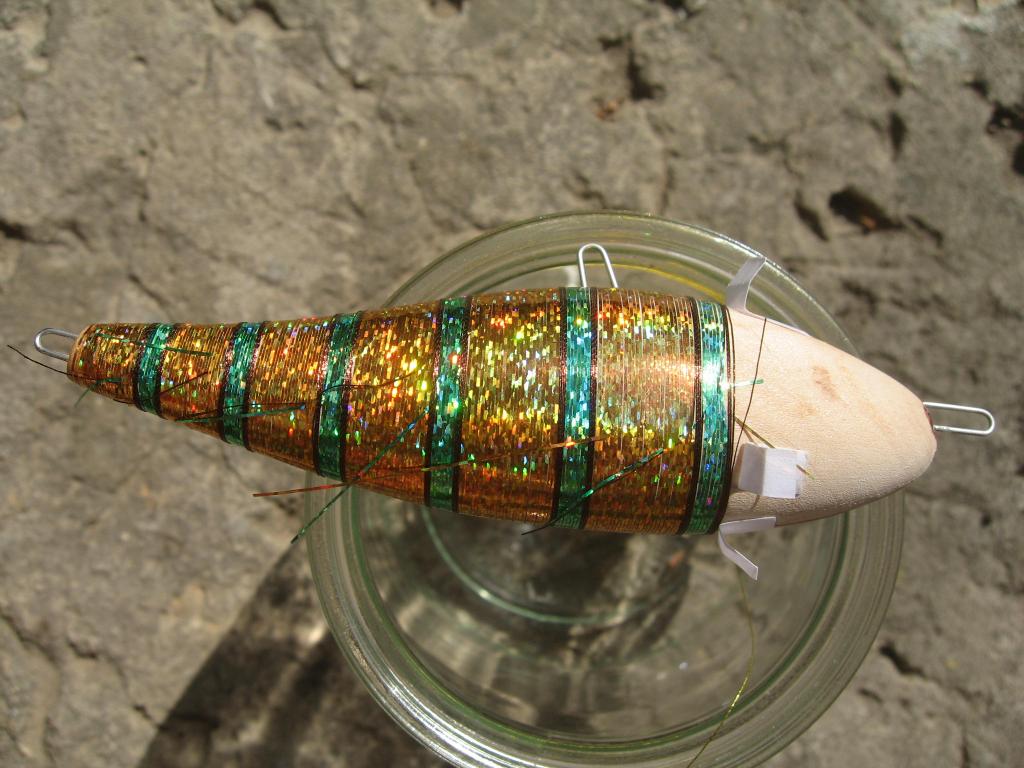

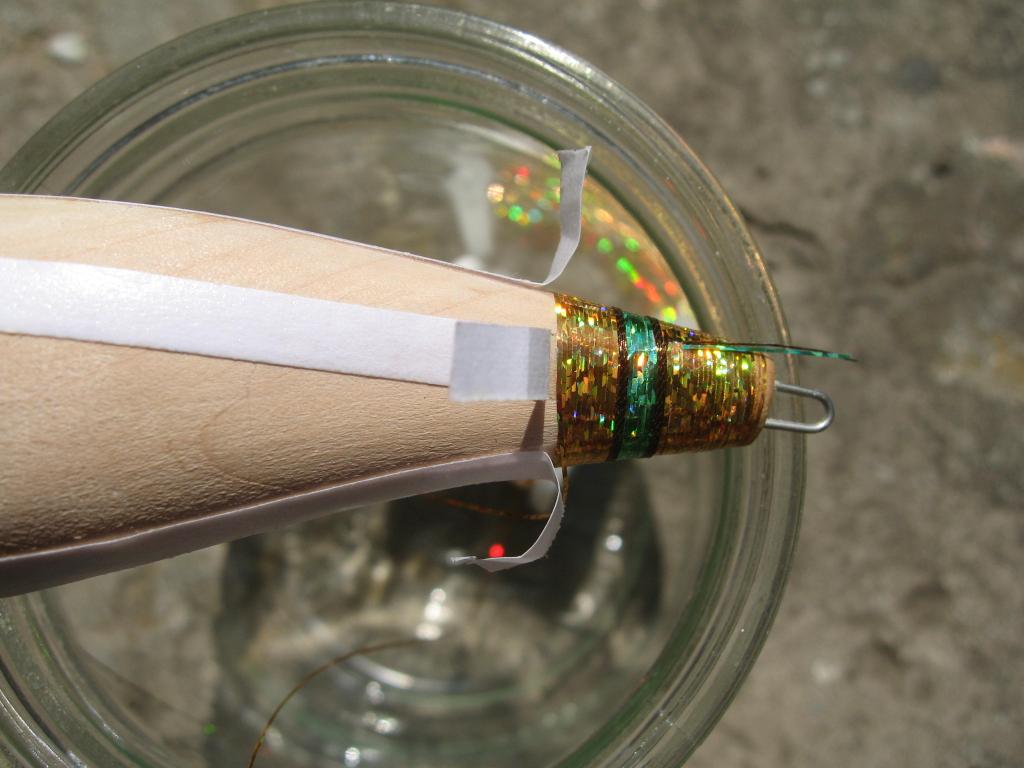

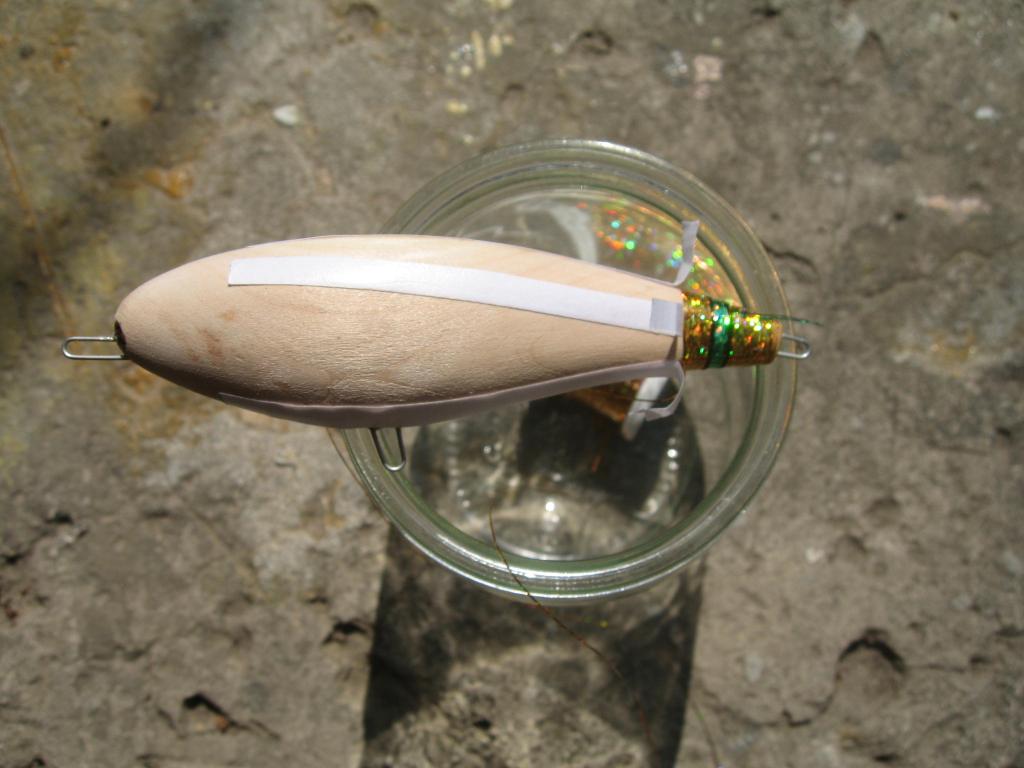

доброго здоровья, идея с тканями подсказала интересный метод окраски. нигде раньше не встречал. буду излагать здесь. продаются в магазине для тканей в отделе фурнитуры разные нитки с металлическим блеском. обматываю обычную нелаченную заготовку по двустороннему скотчу. скотч на мой взгляд обязателен, так как петли ниток могут иногда соскальзывать и приходится переделывать почти готовую работу. мотаю с двух сторон. от хвоста до самой широкой части и от головы навстречу. так не сползают петли. начальные кольца от головы фиксирую суперклеем, так как скотча недостаточно. цветосочетание и варианты - кому как нравится. дырка под брюшную петлю сверлится загодя. на обмотанной заготовке в месте под петлю капля энвироткса. по высыханию засверливаю нитки с пропиткой и клею петлю. первый слой энвиротекса потолще. паз под лопасть, вклейка, выставление игры, глаза, второй, тонкий слой энвиротекса. доводка на воде.

[andrucka]

забыл сказать, идея не коммерческая, очень много возни, но для себя очень даже приятно повозиться

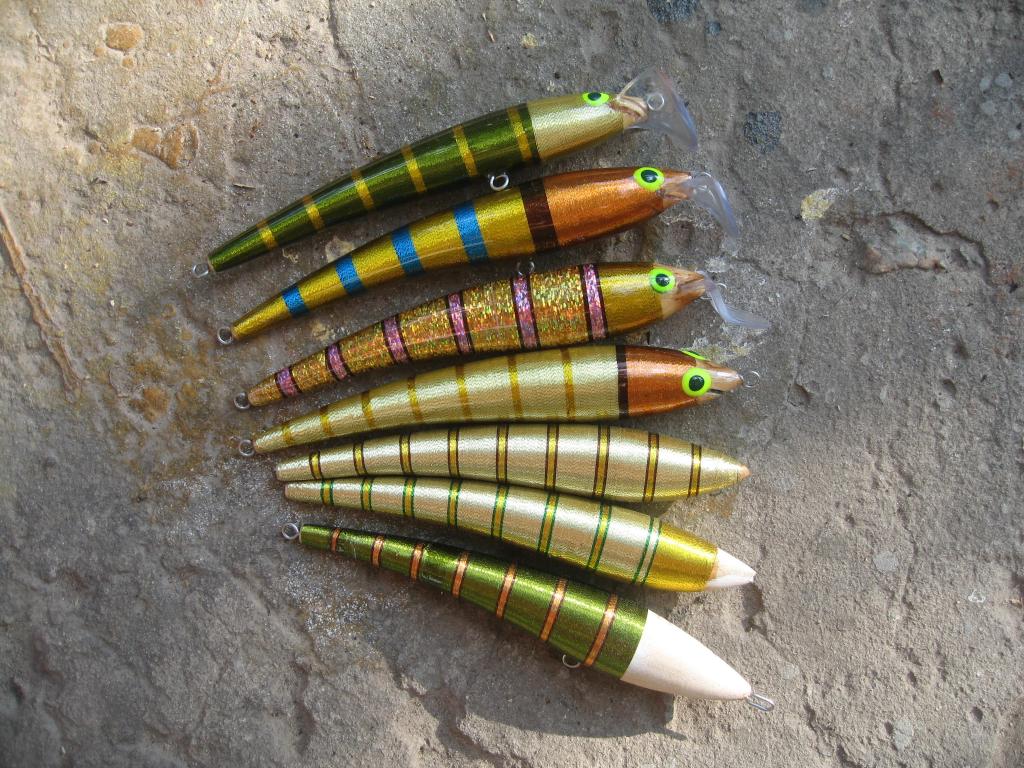

верхние три готовы, четвертый без лопасти и последнего слоя лака, три нижние - полуфабрикаты разной степени зрелости.

[andrucka]

буду рад, если кому пригодится. не у всех ведь есть аэрограф и креатекс. а так хоть и возни много, но выходит приемлимо.

[andrucka]

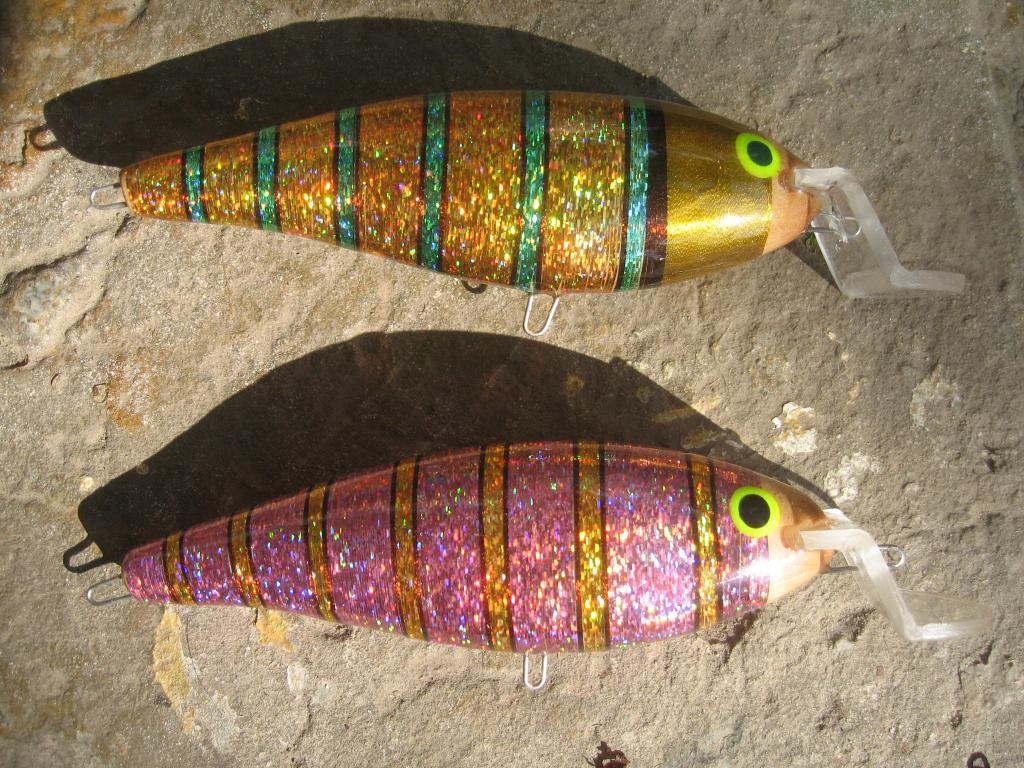

что такое контактный клей. использовал то, что есть под рукой. бумажка скотча снимается по мере продвижения, просто и удобно. при большой конусности скотча мало, петли ниток соскальзывают, приходится переделывать, добавляю суперклей. скотч позволяет отложить работу и вернуться к ней на следующий день. простые металлизированные нитки можно мотать и без клея/скотча вообще, а вот с голографическими совершенно ничего не получится. когда наматывал нитки с блестками воблер больше обклеенный скотчем, чем голое дерево.

[andrucka]

пробовал разные варианты клеев: клей-карандаш, полиуретановый, суперклей. скотч мне понравился больше всего. намного удобней и быстрей в работе. клей пропитывает нитки и остаются пятна. на худых и тонких можно мотать по всей длине (после покрытия энвиротексом отлично пилится и сверлится), а на шедах не выйдет. как вариант перед обмоткой красить нос в нужный тон, как японцы делают перед фольгированием.

[andrucka]

Да на меня в аптеке уже смотрят как на наркомана, в таком количестве покупать шприцы, явно ненормально.

если надо шприцы - можно хоть мешок разного объема. будешь в наших краях или с кем можно передать - скажи загодя каких сколько. у меня вся DER331 в двадцатках хранится (литра три).

[~KeP~]

Да! меня интересует этот же вопрос. + что за краска?

[DYKOBRAZ]

Для меня как начинающего такой фотоурок большая ценность тем более что у нас в Украине я про самоделки форумов такого уровня как этот (имею ввиду в первую очередь участников) не встречал.
Спасибо Dozer!

[Kasper]

а из чего сделан сам воблерок?

Окраска окушка просто супер мастер-класс

[DYKOBRAZ]

Воблер готов! Если этот техпроцесс кому-то поможет, значит я не зря проделал свою работу!

Ну конечно же не зря! Огромное спасибо!

[DYKOBRAZ]

Замучился, пока выложил.

Такая красота стоит приложенных усилий! Оооогромная помощь тем кто начинает, особенно "поролонщикам" коим являюсь и я. Спасибо!

[Sapsan911]

Здравствуйте, "уважаемые рукастые рыбаки"
Совсем не давно зашел на Ваш сайт, и просто шокирован вашими шедэврами.
Вся информация очень полезная для меня, а главное доступно растолкована. Огромное спасибо за старания

[Sapsan911]

Разрешите вставить свой "пятак"
А что если конструкцию канала изменить?
Делать не прямолинейную, а с изгибом. Например, если подъём будет в стороне хвоста ( вот так \__ ) то при забросе шарики будут в хвотстовой части. А дальше всё зависит от расположения и длины канала. Можно сделать его ближе к хвосту, по средине, и ближе к голове. От этого будет зависить влияние шариков на положение приманки под водой.
Если голова не подгружена, то воблер будет находится в верх головой. Ведь в хвостике соберутся все шарики, а значит нужно рывком изменить положение воблера и шарики по каналу перекатятся в сторону головы. Дальше в зависимости от длины канала они выровняют приманку или же этого веса будет не дотсаточно и шарики вернутся в хвост. Зададут воблеру некоторую игру. Или нужно коректировать и подбирать необходимую длину, радиус и размещение канала относительно тела приманки, подбирать огрузку, что бы добиться нужной игры...
Что скажите о таком методе?

[Sapsan911]

в горбатике так и сделано, в принципе. он там есть на снимках.

Извините рисунок на боку "горбатого" мне в глаза не кинулся.

Правда, вопрос - а что даст нестабильность положения огрузки? Допустим, суспендер. И вот он то хвостом вверх зависает, то мордой вверх. Щука что на это скажет?

Мне кажеться, что зависать он будет не так уж и долго из-за стиля проводки. а вот шары будут бегать как угорелые

Добавлено спустя 2 минуты 56 секунд:

Один из вариантов размещения огрузки, ...

А будут ли они издавать шумовой эфэкт при проводке ?

[DYKOBRAZ]

[quote="Istars[/quote]
Я имел в виду другое. К корпусу, временно загерметизированному скотчем или резиновой лентой, снаружи подвешиватся огрузка и передвигая ее, можно найти оптимальное место. Если шариков 1- 3, и они полностью укладываются в длину канала, то это практически, фиксированная огрузка.[/quote]

Это самый простой и точный способ.

[Сергей Н.]

Воблеры - расходный материл и как ни крути, рано или поздно они теряются. Остаются на корчах, кустах, у щуки в пасти... Цены на них, как и на многое другое, постоянно растут. Точные копии дорогих фирменных воблеров в домашних условиях сделать довольно сложно. Реально, но очень сложно и трудоёмко. Мне очень понравилось работать с вспенивающимся пенополистиролом. Из него можно сделать вполне рабочие воблеры в домашних условиях. Технология проста до безобразия + стопроцентная повторяемость. Потратив несколько вечеров можно обеспечить себя приманками на сезон. Несколько примеров:
http://www.brik.org/24/blog.php?b=396
Заказываем материал ( http://penostirol.jimdo.com/%D0%BA%D1%8 ... %82%D1%8C/)Пока он идёт по почте, заниаемся подготовительными работами. Покупаем гипс. Можно использовать алебастр, но мне больше нравится стоматологический второго класса твёрдости.

Покупаем проволоку для каркаса.

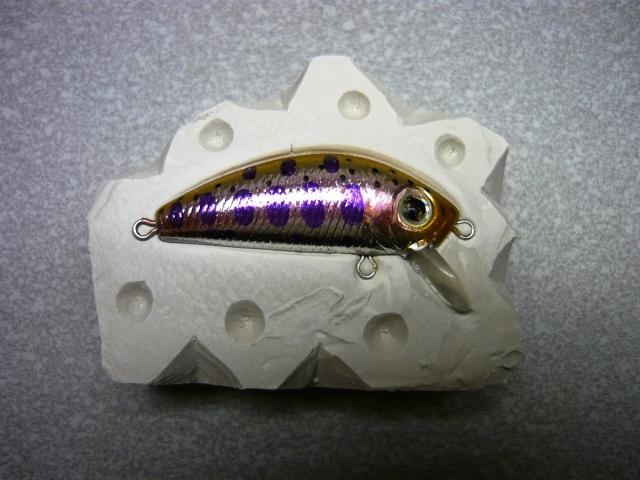

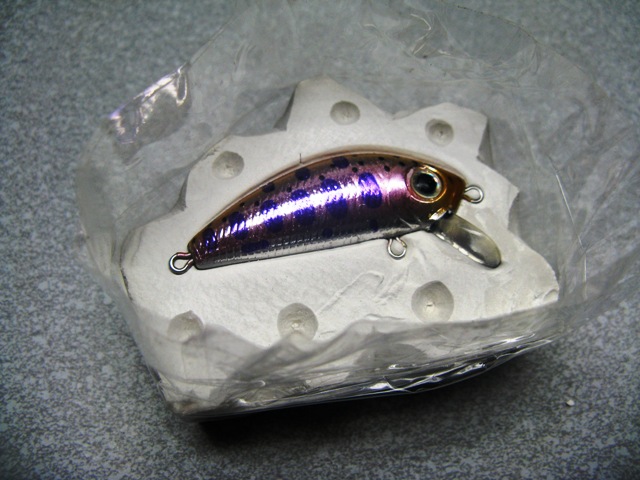

Дизайн воблера можно придумать самостоятельно, но об этом позже. Для начала, чтобы ознакомиться с технологией, выберем что-нибудь из готовых фирменных воблеров. Повторим форму тела, а игру ему можно придать или оригинальную, или заложить что-то новое под свои требования. Возьмём в жертвы известный многим YO-ZURI L-Minnow 44 и снятый с производства из за своей говенности ANRE'S Bug Minnow BM-20SR . Вырезаем из картона коробочку, соответствующую по размеру воблерам, заполняем гипсом и погружаем воблер наполовину. После застывания гипса, делаем на поверхности "замки" - углубления произвольной формы, для того чтобы две половинки формы точно соединялись друг с другом.

Берём широкий скотч и оборачиваем форму так, чтобы получился бортик для второй половинки.

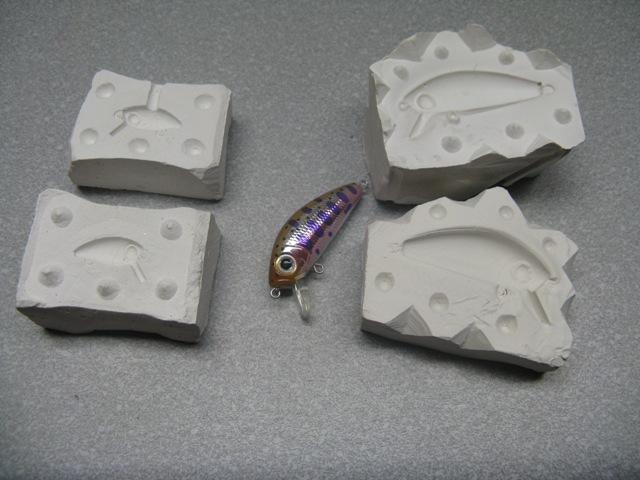

Для того, чтобы половинки хорошо разделились, первую можно смазать вазелиновым или подсолнечным маслом. Я опускаю в воду и замачиваю в течение десяти минут. Заполняем гипсом. После затвердевания гипса,аккуратно слегка постукиваем молотком по периметру шва до разделения половинок. Получаем форму из двух половинок.

[Сергей Н.]

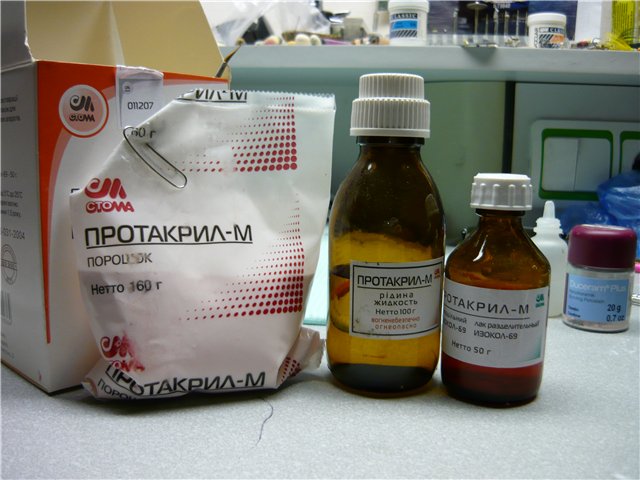

Делаем проволочный каркас, точно подгоняя петельки по отпечаткам в форме. Берём самотвердеющую пластмассу "Протакрил М"

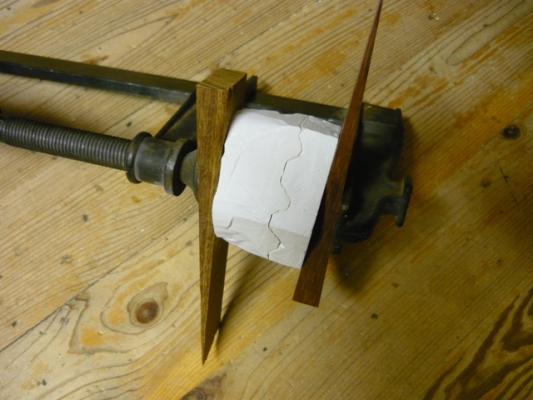

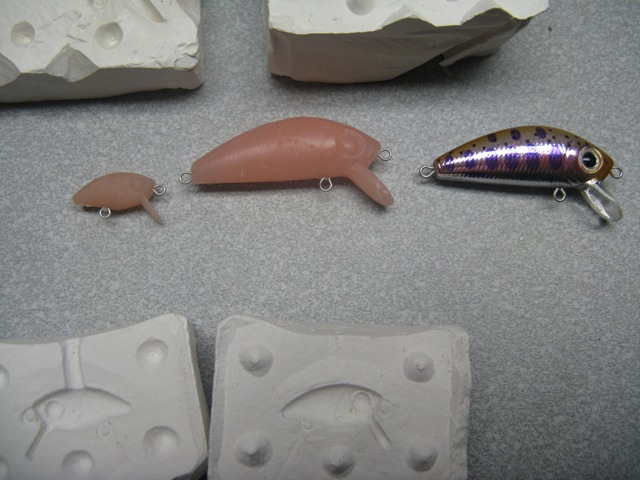

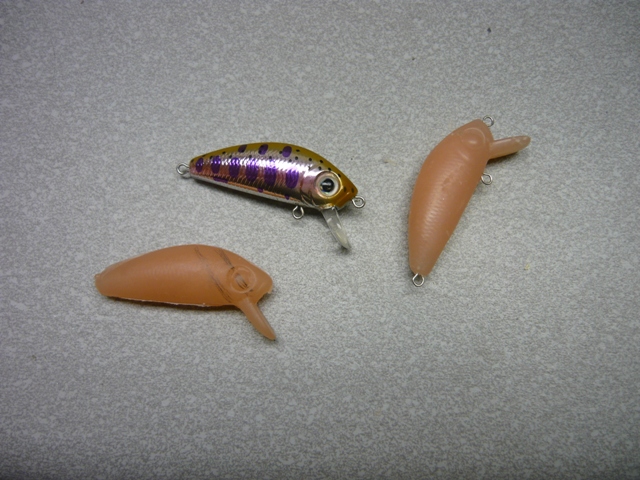

замешиваем согласно инструкции, смазываем половинки формы Изоколом (идёт в комплекте с пластмассой) и когда пластмасса созреет, заполняем форму. Складываем обе половинки и сразу открываем, выдавленные излишки удаляем скальпелем или чем-то подобным. Быстро закрываем форму обратно. Зажимает в струбцину и ждём, когда пластмасса полимеризуется (примерно сорок минут). Если не убрать выдавленные излишки, то получится завышение толщины воблера и половинки могут неточно сомкнуться. Раскрываем форму и получаем точную копию (только внешне) наших воблеров.

Дальше будем работать уже с этими "болванками".

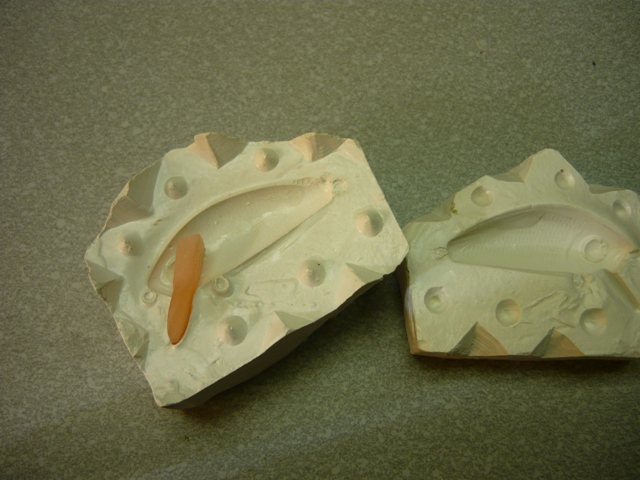

Делаем лопасти. Для этого в ту же форму, только уже без каркаса опять пакуем пластмассу (вместо пластмассы можно использовать эпоксидку) и зажимаем в струбцину

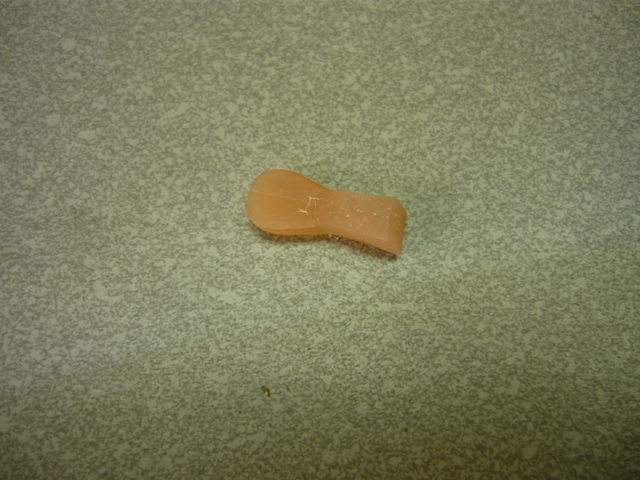

Получаем ещё одну болванку. На ней карандашом проводим линии, параллельные плоскостям лопасти.

Вырезаем лопасть по этим линиям. Обрабатываем, срезая лишнее по длине и бокам, так, чтобы внутренняя, находящаяся внутри воблера часть имела вид трапеции с основанием вглубь тела. Для того, чтобы лучше держалась в теле. По бокам снимаем так, чтобы между лопастью и поверхностью воблера было достаточно большое пространство для заполнения полистиролом, для более прочной фиксации. По мере обработки периодически вкладываем лопасть в форму и проверяем, достаточно ли спилили.

[Сергей Н.]

Получаем шаблон лопасти.

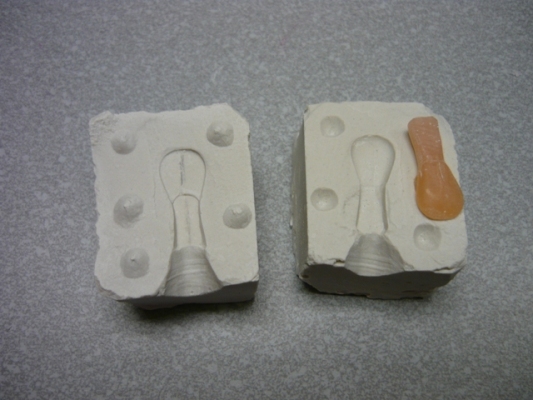

По этому шаблону можно сделать гипсовую форму (по уже известной нам технологии) , смазать её Изоколом, зажать в струбцину и залить эпоксидкой.

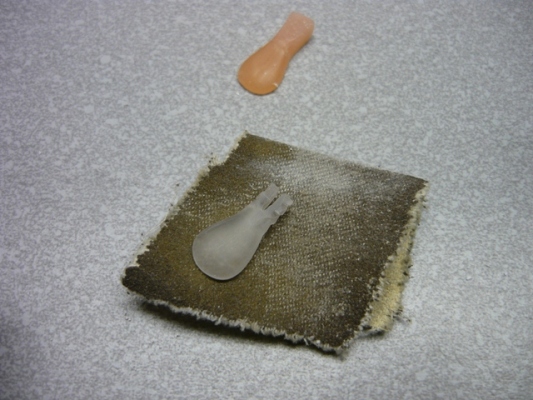

Получим точную копию нашего шаблона. Можно вырезать лопасть из оргстекла. Берём оргстекло, подходящей толщины, очерчиваем иголкой контур лопасти и выпиливаем.

В готовых лопастях ( из оргстекла или из эпоксидки) делаем пропил под каркас и по краю делаем насечки произвольной формы, для лучшей фиксации лопасти в теле воблера.

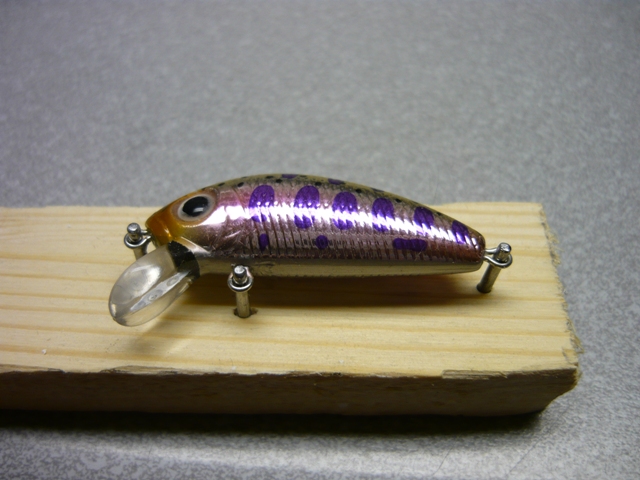

Приступаем к изготовлению каркаса. Если делать один-два воблера, можно выгнуть его по месту, подгоняя в гипсовой форме. Если делать много, лучше изготовит кондуктор. Для этого подбираем гвоздики подходящего диаметра, откусываем у них шляпки и приколачиваем воблер через петли к дощечке.

[Сергей Н.]

Обводим на дощечке контур воблера. Изготовление каркаса по кондуктору гораздо легче, быстрее и точнее.

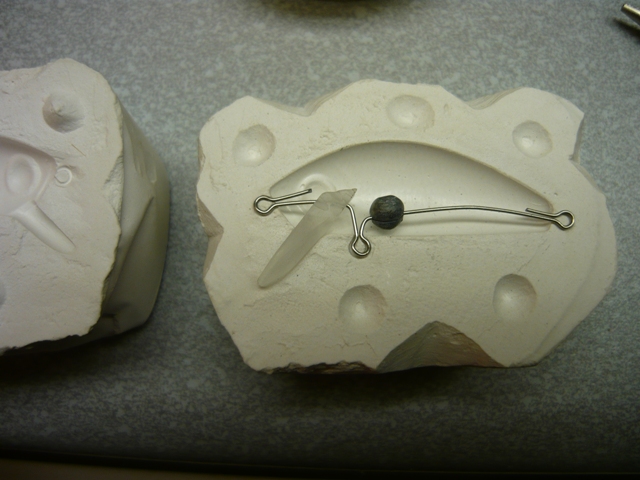

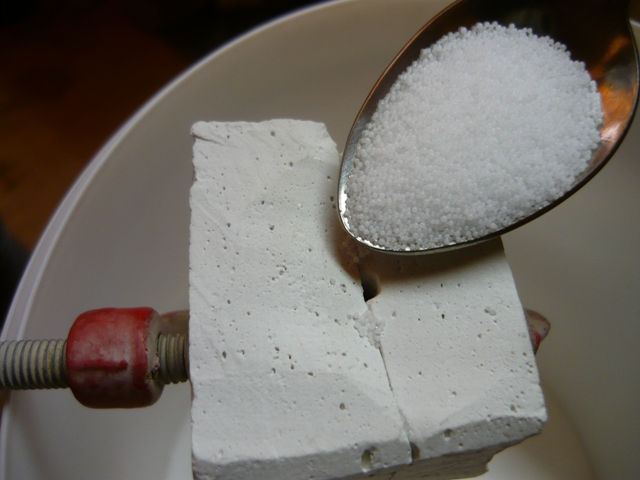

Устанавливаем в форму лопасть и каркас, закрываем и зажимаем в струбцину. Через литниковое отверстие заполняем гранулами полистирола, периодически постукивая ложкой по форме для лучшего уплотнения материала в форме.

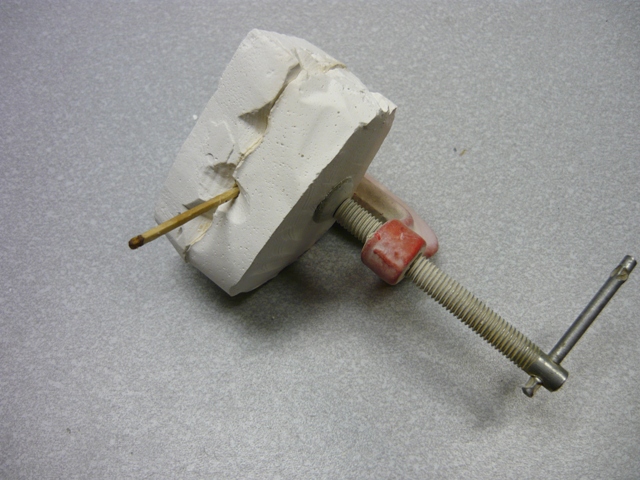

Затыкаем отверстие спичкой

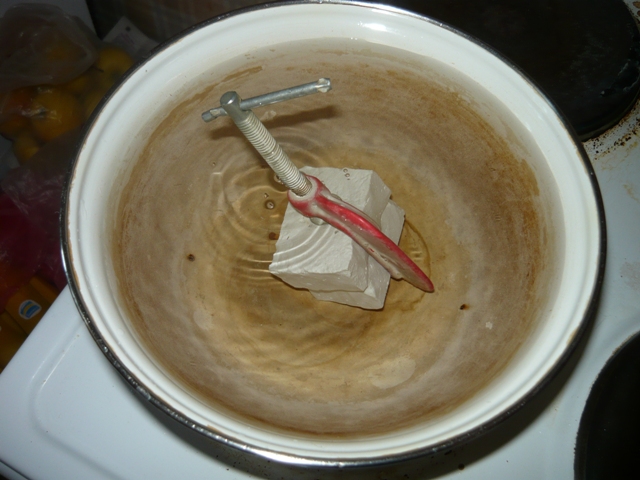

и погружаем в кипящую воду минут на 10 - 15. Вода должна покрывать форму полностью

После извлечения из воды форма должна полностью остыть при комнатной температуре.

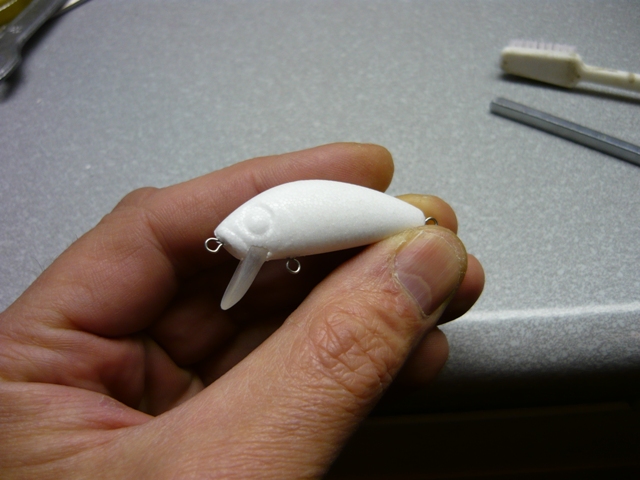

После того, как форма остыла, открываем её и извлекаем прототип воблера.

[Сергей Н.]

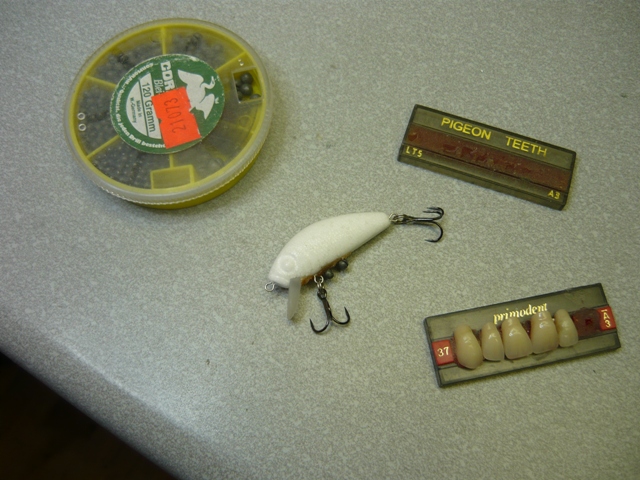

Далее приступаем к одной из самых ответственных операций - подбору места и размера огрузки. От этого будет зависеть игра будущей приманки. Я наношу на брюшко воблера тонкую полоску "липкого" воска (можно поспрашивать в зуботехнических лабораториях, их пачками выбрасывают в мусорку) или пластилина, для фиксации свинцовых дробинок. Экспериментально подбираем место и размер огрузки, проверяя игру воблера в ванной.

Добившись нужной игры, запоминаем место и размер огрузки. В данном случае (L-44) стояла задача добиться игры, максимально схожей с оригиналом, но сделать воблер плавающим, чтобы можно было сплавлять его под нависшие над водой кусты или поиграться над коряжником. Пусть даже немного проиграю в дальности заброса, но получу другие полезные в некоторых случаях свойства. Для упрощения работы, на дощечке с кондуктором для изготовления каркаса размечаем схему самого каркаса и отмечаем место расположения огрузки. На готовом каркасе в отмеченном месте фиксируем дробинку (или несколько) нужного веса зажимая её плоскогубцами. Размещаем в форме лопасть и каркас с огрузкой.

Закрываем форму, засыпаем полистирол и варим как в предыдущем случае. После остывания, открываем форму и достаём готовое изделие.

[Сергей Н.]

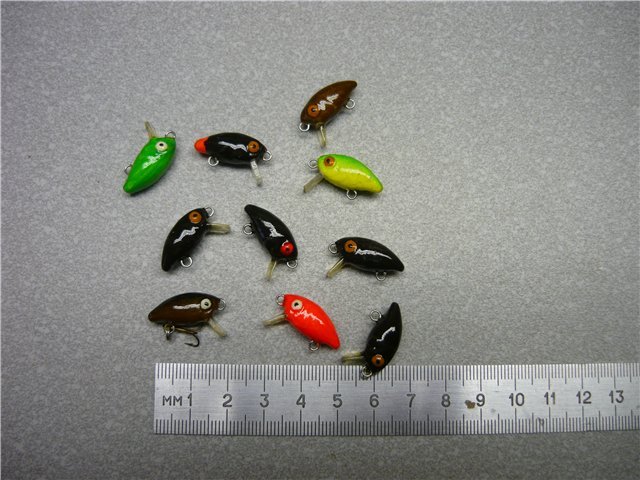

Пропил и насечки лопасти очень плотно обжимаются расширившемся материалом и она надёжно держится в теле воблера,не надо ничего вклеивать и шпаклевать, соединение ровное , гладкое и красивое, огрузка чётко фиксируется в положенном ей месте. Я тащусь от этого материала. Фиксировать лопасть в воблере только так. Пропил с последующей вклейкой не прокатят. В принципе, можно уже покрасить (краска и лак - по вкусу)

и ловить

Продолжение следует...
