Инструменты и приспособления

[oplot]

http://www.cncmasterkit.ru/viewtopic.php?f=8&t=1240 Информация к размышлению, кто захочет делать копировальный станок и не только....

[СергейИЧ]

Да, сетку на валик ннаверное не лучший вариант:
не просто создать необходимое усилие,
не получится скрыть шов.
А вот предложенный вариант в тисках нравится все больше. Вопрос теперь раздобыть правильных сеток с мелким ромбиком

[krasnosel]

Всем Привет!
Вася, а с пылеудалением как борешься? Если не затруднительно, фоты готовых решений (вытяжка, пылеудаление и т.д.) выложи, плиз.
Я сейчас то же мастерскую переделываю, проблемы те же.

Олег, даже не знаю, чего тебе ответить, у каждого индивидуально все...
Но есть некоторые общие принципы на мой взгляд:

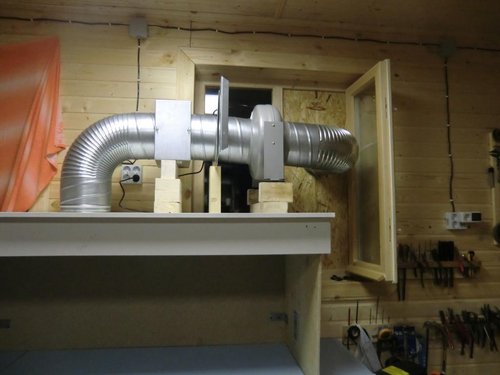

- вытяжка, сама улитка, должна быть не менее 5 метров от покрасочной и за стенкой (меня лично лишний шум раздражает);
- улитка должна быть достаточно мощной;
- желательно поставить резонатор в разрыве воздуховода (у меня пока нет) т.к. шум распространяется по каналу;
- струя от аэрографа желательно должна бить прямо в воздуховод (у меня нет) т.к. если это не так, все равно иногда воздушные завихрения доносят аэрозоль до лица;
- выключатель вентилятора должен быть под рукой;
- камеры сушилки и покрасочной должны быть раздельными, как и вентиляция тоже (у меня пока нет);

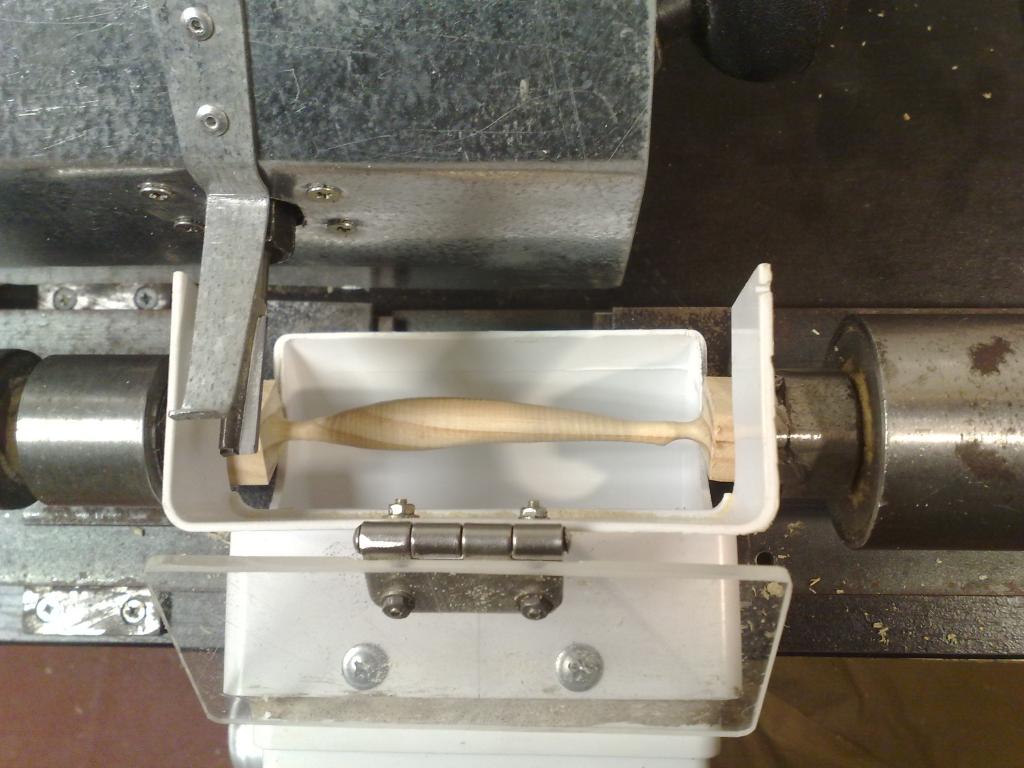

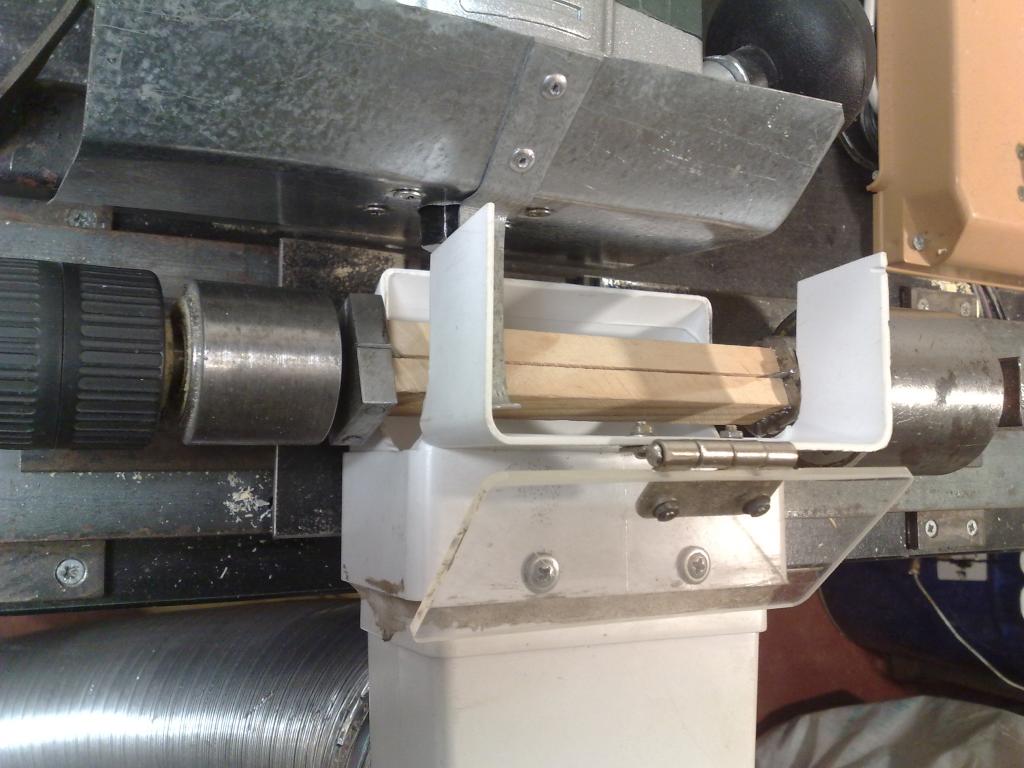

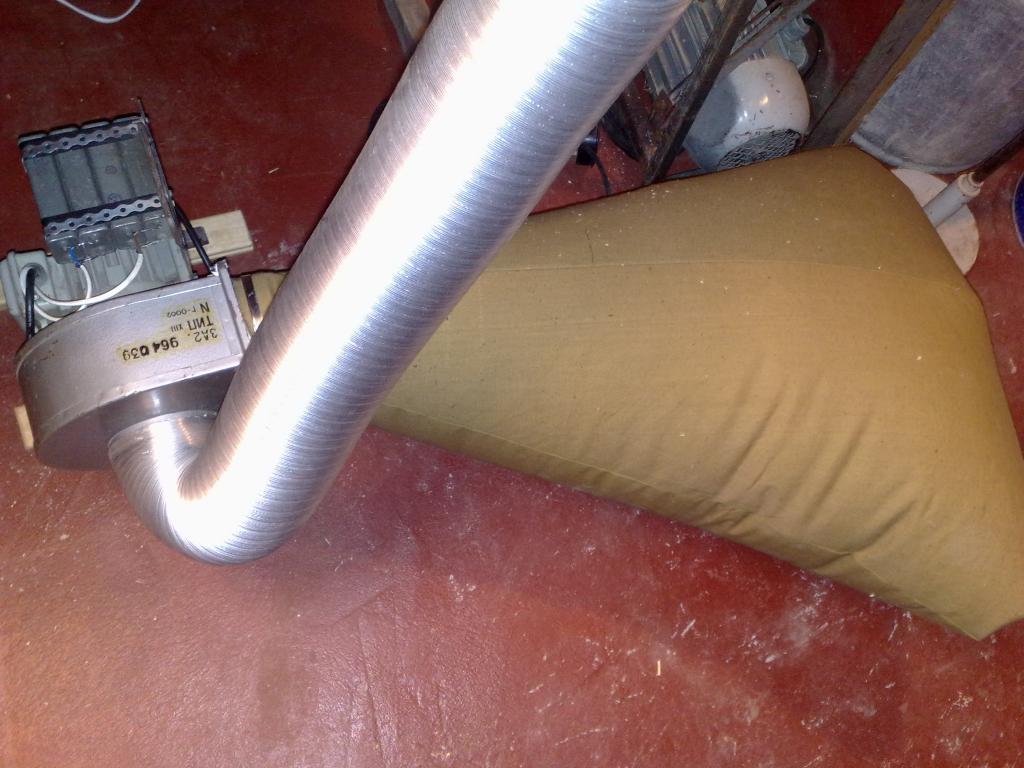

По пыли от копировального станка: у меня все самодельное, на фото видно все...
Попробую выложить короткое видео с телефона. (подарили дочке на свадьбу камеру за 35 тыр, так ее украли у нее из машины, так и не удалось попользовать...)

[krasnosel]

http://www.youtube.com/watch?v=bDZep82Klcg" onclick="window.open(this.href);return false;
Пришлось зарегистрироваться на ютубе, только как выложить сам ролик, пока не понял, поэтому ссылка..., если кто подскажет, буду благодарен.
Станок сделан "на коленках", но вполне удовлетворяет...руками надоело строгать...

ПС разобрался, как выложить ролик...

[andrucka]

Василий, добрый день, сколько оборотов в минуту у вашего фрезера и что за фрезы.

[krasnosel]

Еще добрее день.
Фрезер вроде около 600 вт, обороты регулируются, какой был, тот и поставил. Лучше с регулятором, это облегчает обработку различных пород дерева. Фреза 10 мм обычная прямая с победитовыми ножами...

[sagittarius79]

krasnosel
а можете показать место крепления самой заготовки? ... просто сейчас пробую сделать простенький станочек , на счёт места крепления идеи есть , тока определиться не могу.

[krasnosel]

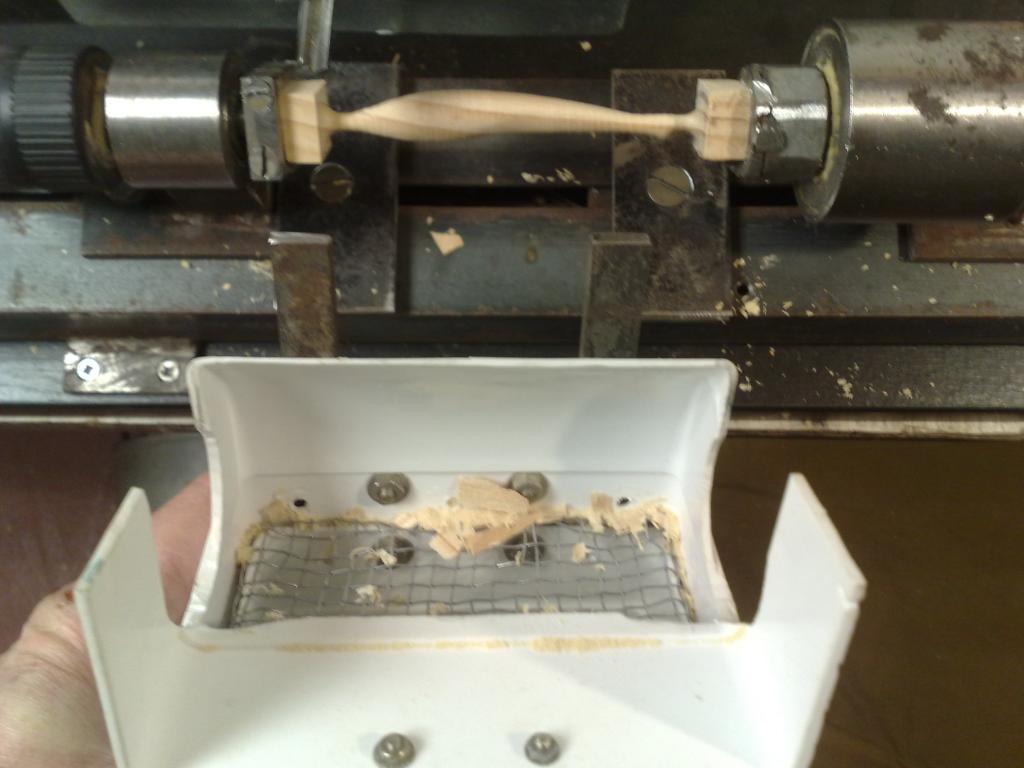

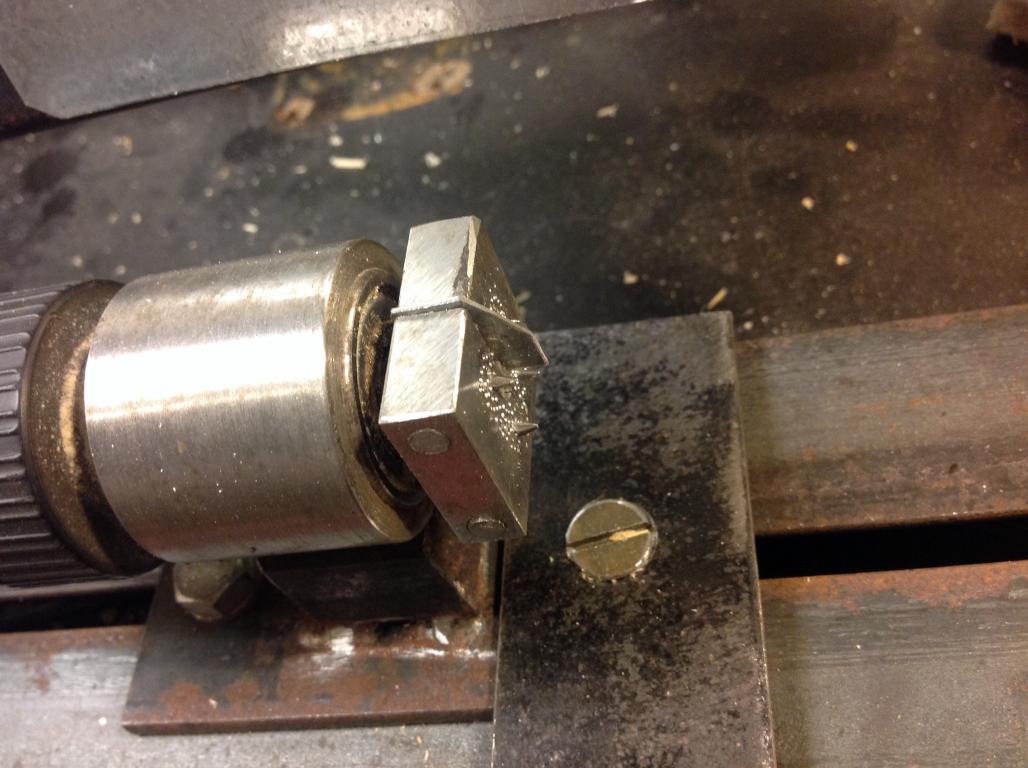

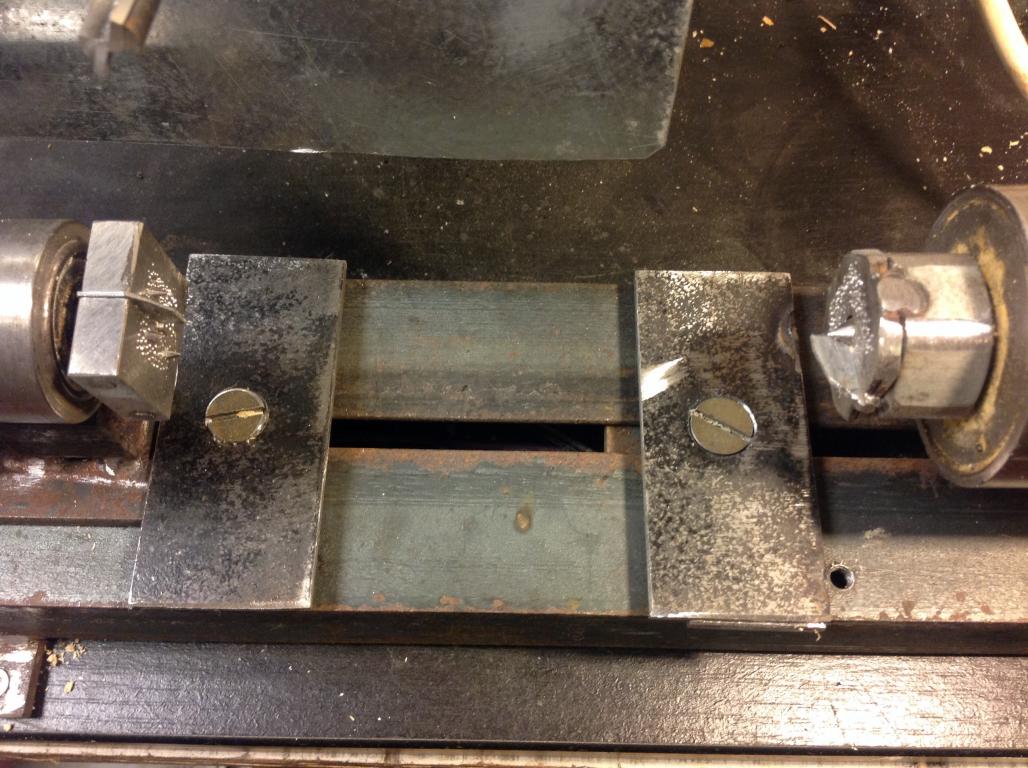

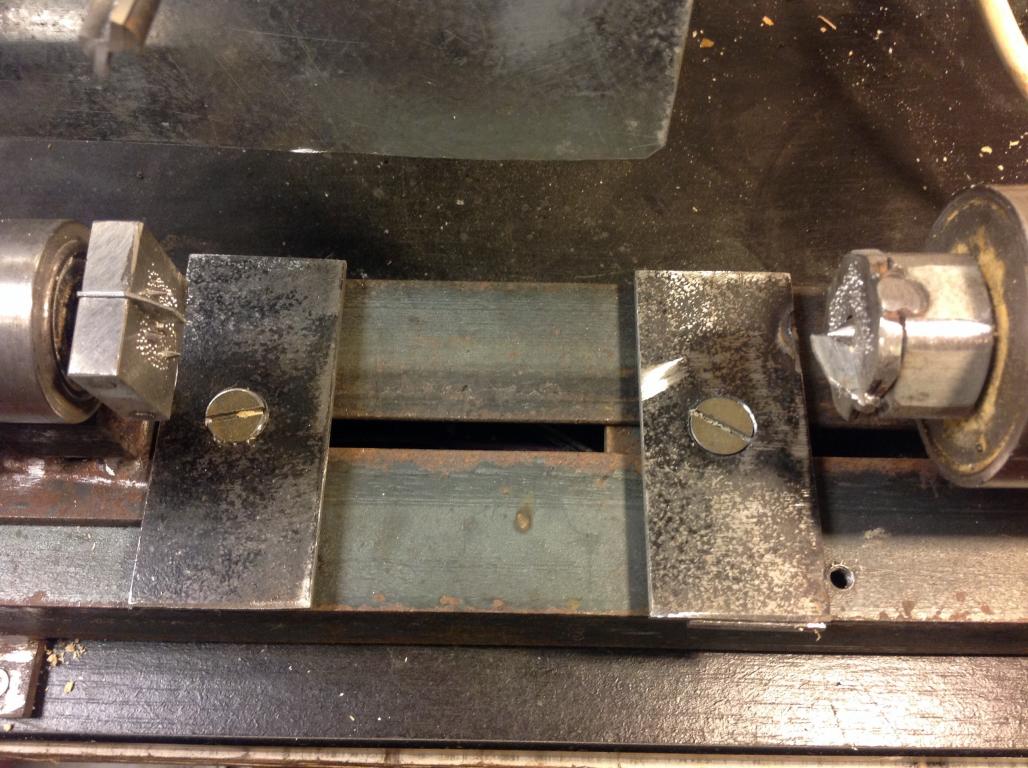

Игорь, фото с планшета... На множество насечек на плоскостях прижима внимания не обращай, это для шаршавости, все равно пришлось делать 4 штырька т.к. иногда заготовка срывалась

[sagittarius79]

Игорь, фото с планшета... На множество насечек на плоскостях прижима внимания не обращай, это для шаршавости, все равно пришлось делать 4 штырька т.к. иногда заготовка срывалась



Спасибо!
Я вот думал на пластине (которая в паз идёт) насечки какие то мудрить, теперь наверное использую Ваш вариант. Теперь осталось правелные приводы сделать на ось заготовки и ось каретки, ролик(для мастер-модели) примастерить и можна пробовоть. К лету планирую доделать, так как не всегда есть время на "поковырять"

[BrodygaSPb]

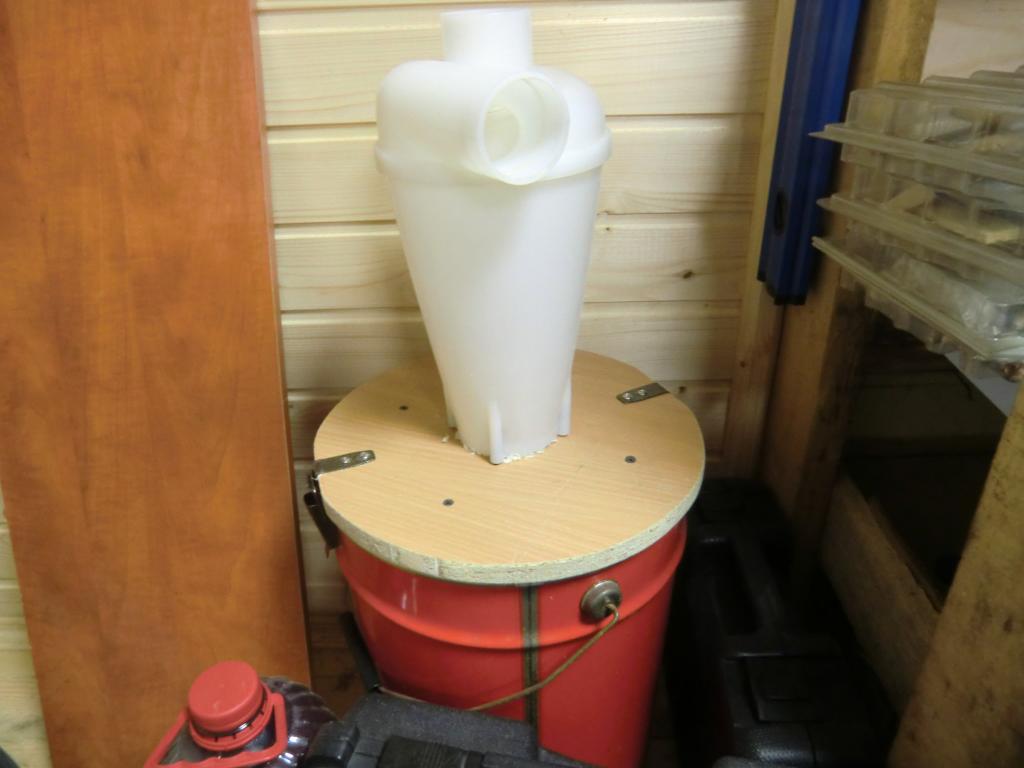

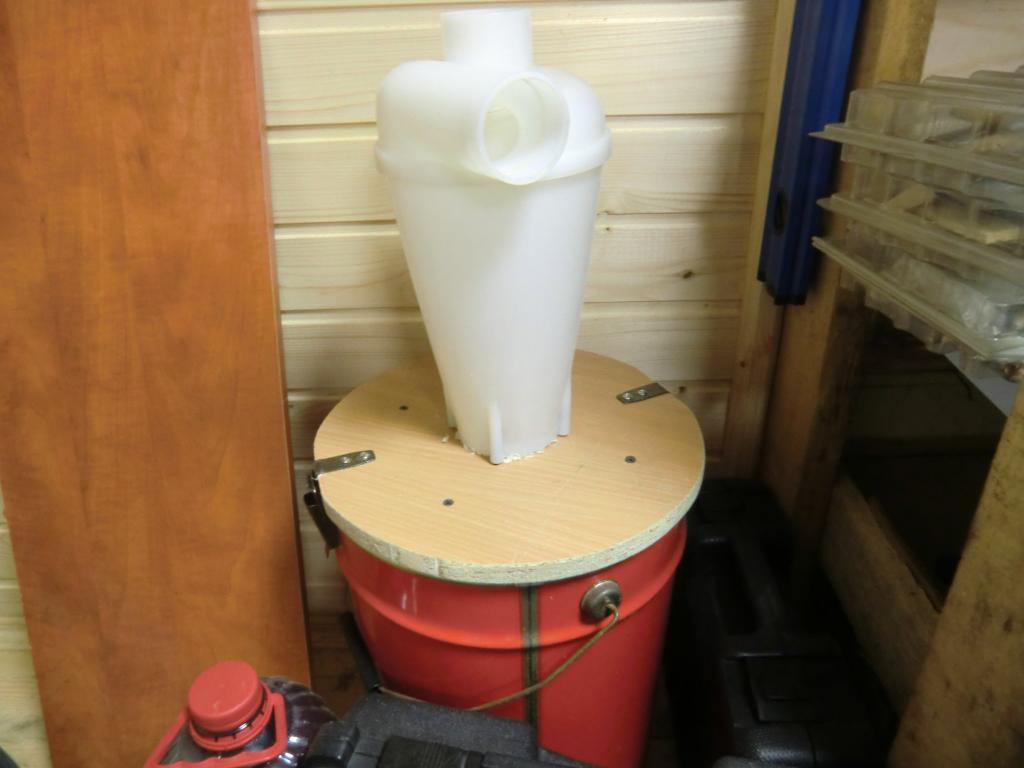

Василий, спасибо за развёрнутый ответ. Я для пылеудаления использую полусамапальный циклон. Пыли вообще нет.

Вася, по Феншую фрезер должен двигаться в сторону привода мастер-модели. Иначе тонкий хвост на бальзе будет ломать.

[sagittarius79]

Вася, по Феншую фрезер должен двигаться в сторону привода мастер-модели. Иначе тонкий хвост на бальзе будет ломать.

Олег, мне кажеться что направление движения фрезера зависит от направления вращения фрезы , а не от того, с какой стороны привод.

[Slawich]

Олег, мне кажеться что направление движения фрезера зависит от направления вращения фрезы

Думаю,цитата привязана к данному ролику.

[oplot]

Вася, по Феншую фрезер должен двигаться в сторону привода мастер-модели. Иначе тонкий хвост на бальзе будет ломать

поставить мастер модель соответственно и всех делов... или сбалансировать фрезер противовесом, если не за один проход...
А по большому счету при такой разнице продольной подачи и оборотов фрезы, при жестко закрепленном фрезере на платформе.... пофиг... я гонял и так и так , разница чуть уловима (чистота обработки)
Хуже всего когда фреза очень тонкая и врезается сбоку в заготовку практически на половину своего диаметра... т.е чем больше диаметр фрезы (в разумных пределах) тем чище поверхность....
Правильней всего, при такой компоновке станка, привод делать на центральный подшипник-ось.. или, что совсем идеально, организовать одновременный -параллельный привод на центр и крайний у заготовки... тогда в волос хвосты можно делать...

[BrodygaSPb]

oplot
Лёша, как всегда прав.
sagittarius79

мне кажеться что направление движения фрезера зависит от направления вращения фрезы , а не от того, с какой стороны привод

.
Похоже с такими мыслями ты копир не скоро построишь. Скинь мне в личку свой mail - адрес.
krasnosel
Вася, скинь мне в личку свой телефон, плиз. Давно хотел с тобой пообщаться.

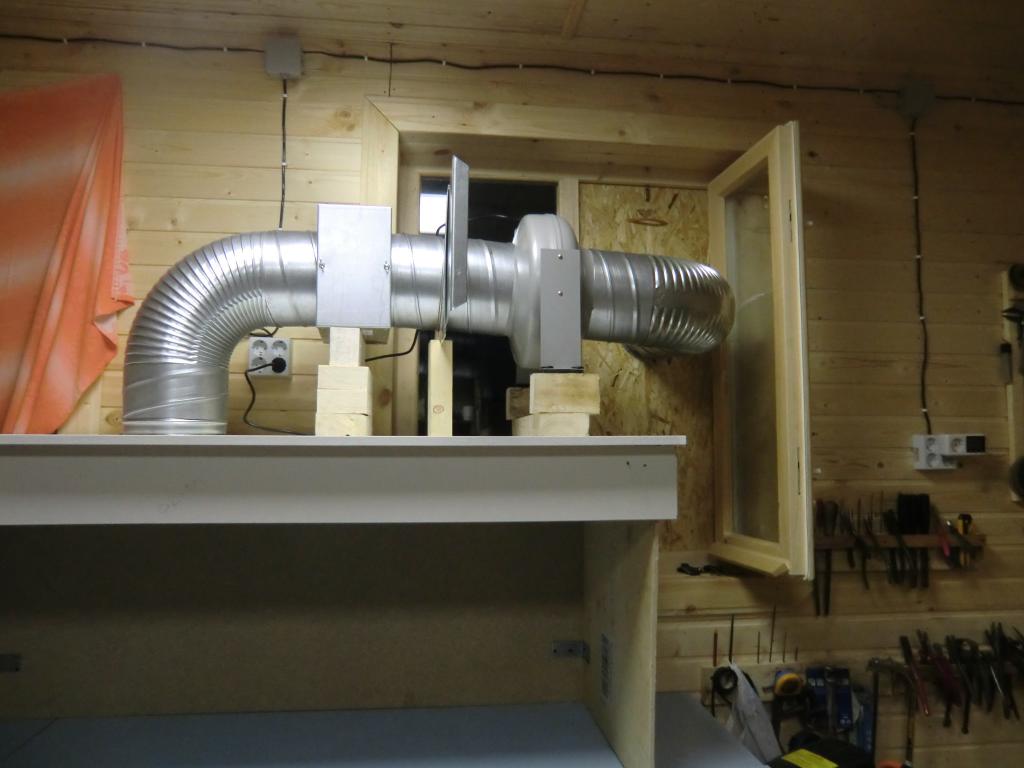

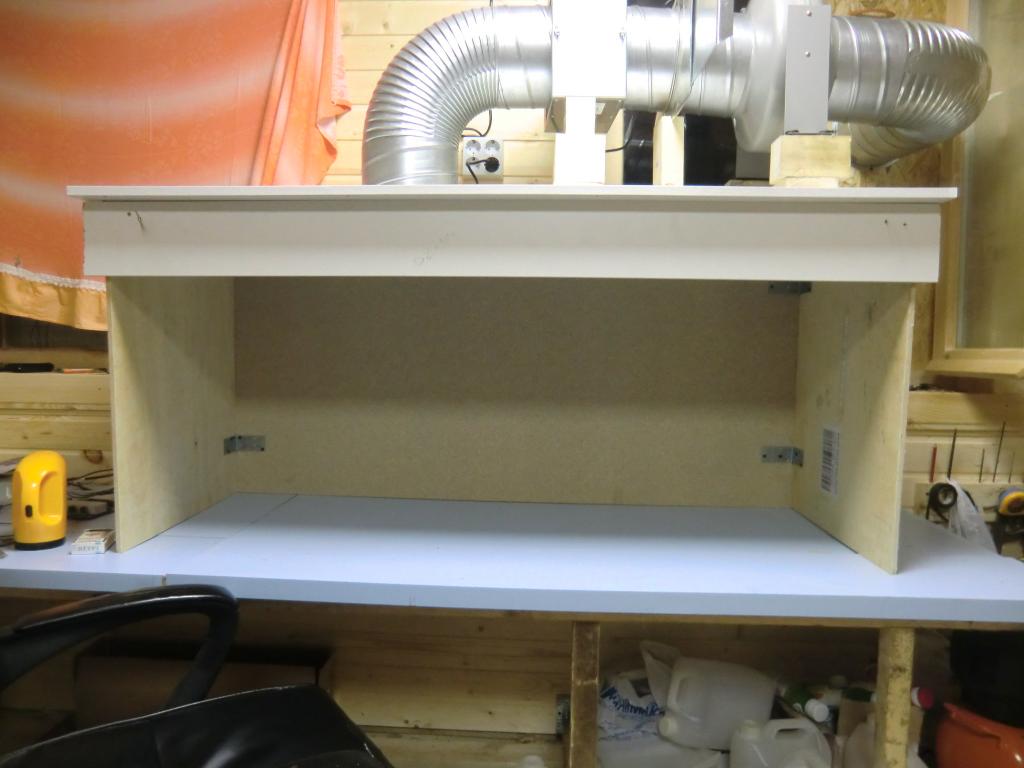

Дожал сегодня покрасочную камеру. Вентилятор канальный 200. Тянет хорошо, шумноват...

[BrodygaSPb]

krasnosel
Спешу извиниться. Не внимательно посмотрел видео ролик. Там мастер-модель деревянная, вот я и перепутал. Всё там по Феншую. Василий извини... зачёт.

Добавлено спустя 7 минут 4 секунды:

Олег, мне кажеться что направление движения фрезера зависит от направления вращения фрезы , а не от того, с какой стороны привод.

Фреза крутит в какую сторону?

[oplot]

Хочу оберечь очумелые ручки в попытке сделать мастер-модель из металла на копировальном станке без
охлаждения заготовки водой и защиты попадания этой воды в болгарку..... очень интересный эффект.... Болгарка (диск должен быть большим (230) , без кожуха, должен стоять экран отсекатель брызг в сторону (иначе сверху польется дождик на механизм) и воду подавать под давлением непосрердственно в место реза..., постоянно через проход корректировать щуп, диск стачивается, проходы делать в обе стороны. Ну и не стоять в плоскости реза...

[Slawich]

Хочу оберечь очумелые ручки

Я вообще поклоняюсь тем,кто на болгарку ставит круги от циркулярки.Низко так поклоняюсь,ниже стола

[sl47]

Олег есть болгарки с регулировкий оборотов если это о технике безопасности

[Slawich]

Олег есть болгарки с регулировкий оборотов если это о технике безопасности

Именно.Всётаки лучше использовать инструмент по назначению.Как говорится,то,что позволено Юпитеру.....

[Stekloduv]

Именно.Всётаки лучше использовать инструмент по назначению.

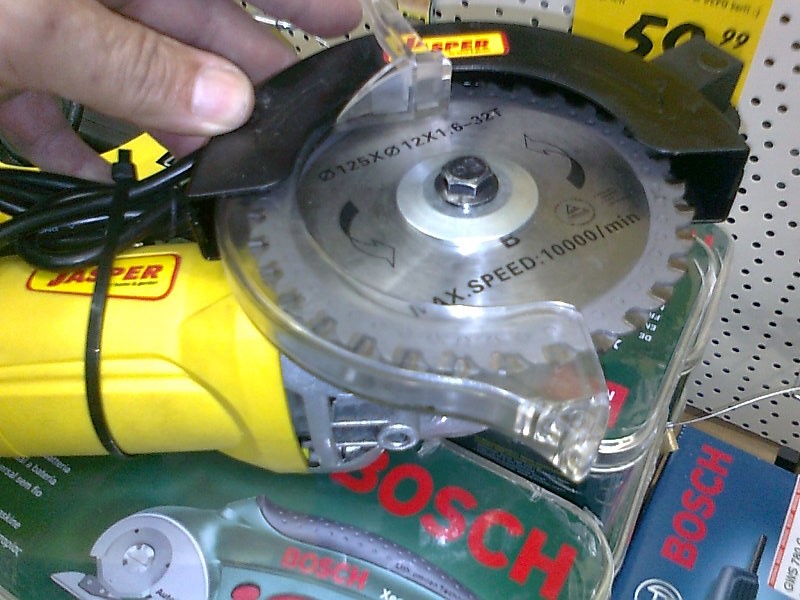

Олег, я понимаю, что ты не всё знаешь , но для твоего кругозора, есть болгарки ( ну это мы их так называем) сразу с пильными дисками, и нужными оборотами , а так с дуру можно и х.... сломать к любому инструменту нужно относится серьёзно.....

[krasnosel]

Фреза крутит в какую сторону?

Стандартно, на фрезере по другому не бывает, никто не будет делать для бытовых нужд левые и правые фрезы... Это только на производстве в платформах используется.
Правильное направление - как на рубанке...
