Воблер своими руками (3)

Сообщение **abb** » 09 ноя 2019, 23:11

Stekloduv писал(а): ↑
26 окт 2019, 08:37
Клеится она плохо, складки убрать не получится, если только на плоскую поверхность, ну или почти....

Namistrai

Эта плёнка прекрасно ложиться на любые кривые поверхности.

Просто погрей её феном. Она станет мягко и ляжет без складок.

Сообщение **hozyain37** » 18 ноя 2019, 21:28

Привет, друзья и коллеги ! Очень давно не писал ничего здесь в силу разных причин . Попытаюсь исправиться . Мои последние работы . Воблеры из бальзы . Пропитка и покрытие LV - 1 . Каркас из стоматологической проволоки 0,8 и 1,0 мм. Алюминиевый скотч .Огружены свинцом . Все быстро-тонущие .

Сообщение **Andris** » 11 дек 2019, 15:58

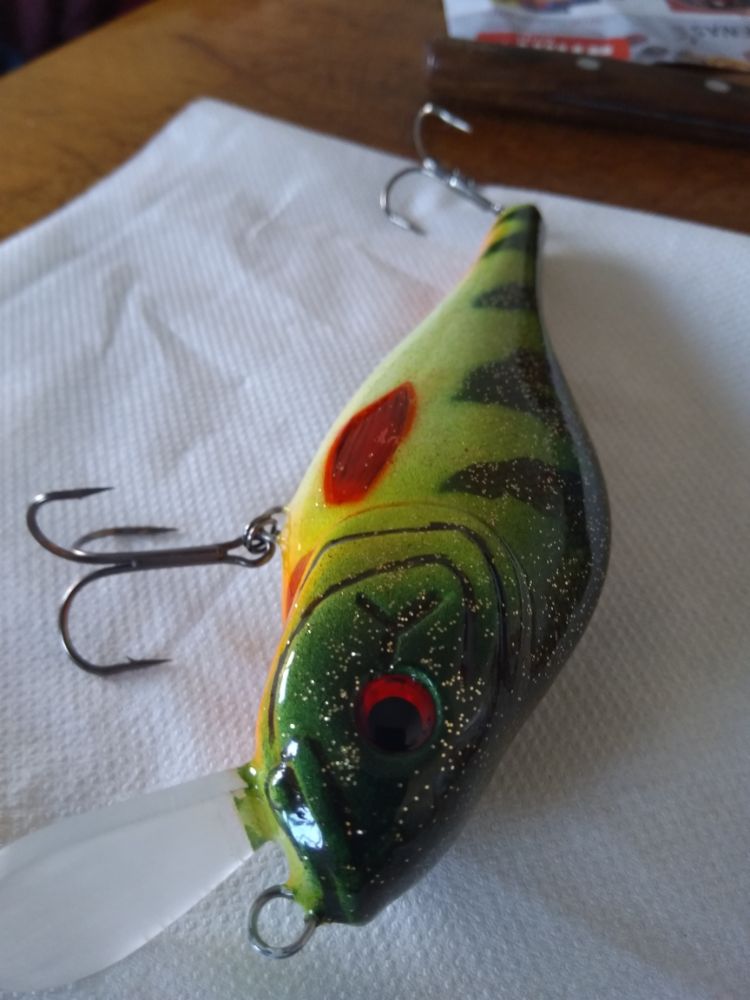

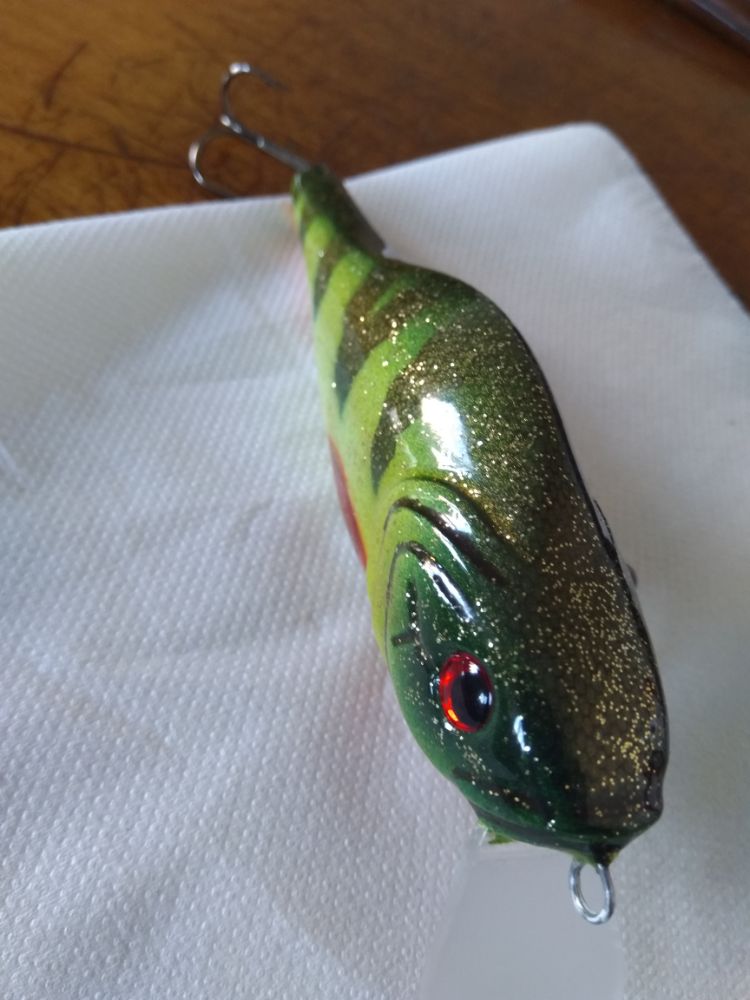

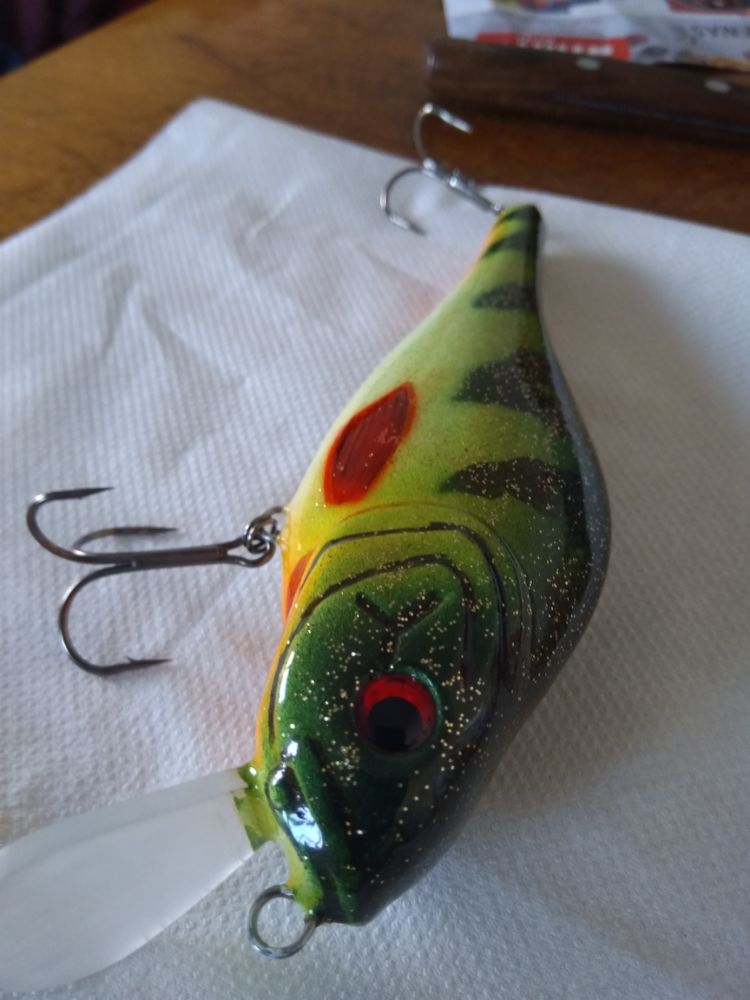

решил сделать окунька с эффектом 3d чешуи..... вроде получилось . Материал ПВХ вес 58 грамм длина 14.5 см покрытие авто лаком в 6 слоев

Сообщение **Stekloduv** » 11 дек 2019, 17:04

Andris писал(а): ↑
11 дек 2019, 15:58
решил сделать окунька с эффектом 3d чешуи..... вроде получилось

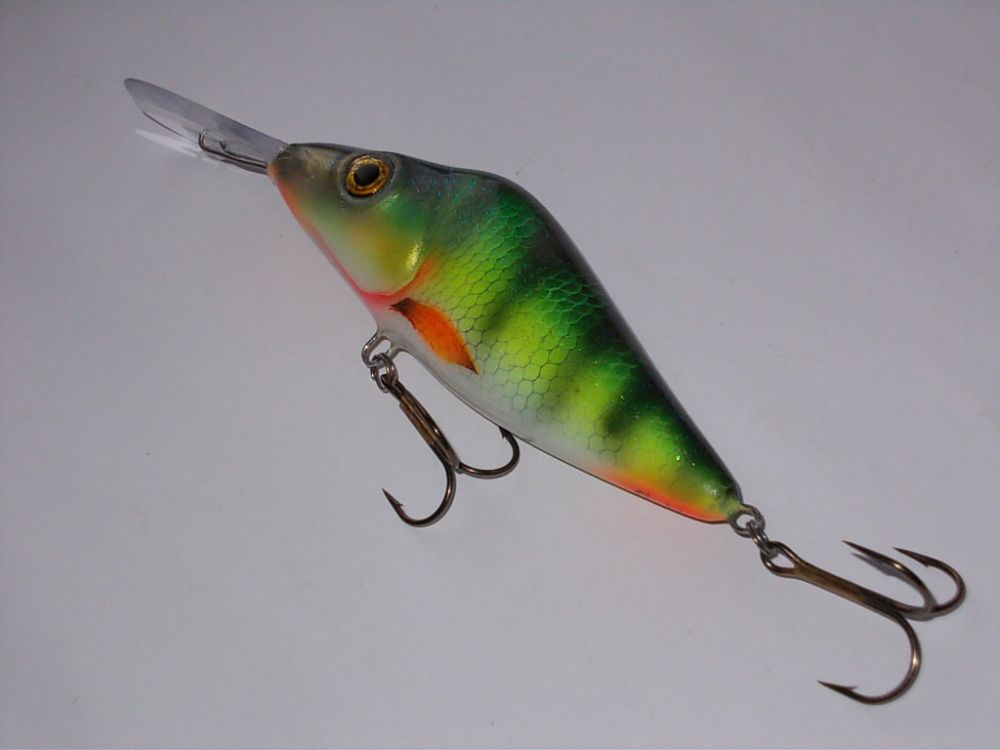

Андрей привет! Может и получилось, но.... я её чёто не вижу, блистера(блёсток навалом, столько не нужно их сыпать...) как то нужно подругому фотать, да и лопасть с такого ракурса кажется очень длинной(но могу ошибаться неудачный ракурс)
Нужно так сфотать, чтоб хотелось эту чешую почистить

, примерно так:

Код: Выделить всё

58 грамм длина 14.5 см

Красивый!! Сколько ныряет
?

Отправлено спустя 3 минуты 36 секунд:
Дядька Вовка не прибирайся!!

))

Сообщение **Stekloduv** » 11 дек 2019, 21:51

ЕвгеХа писал(а): ↑
11 дек 2019, 21:30
Дядька Вовка не прибирайся!!

Женя , я должен своего ученика на правильный путь наставлять

Мы с одного города, да ещё лет десять на одном заводе работали в одной смене , вот так бывает

....

Сообщение **Andris** » 12 дек 2019, 07:18

угол наклона 45 градусов а нырять должен 2.5, а блесток так много так попросил человек )))))))

Сообщение **Stekloduv** » 12 дек 2019, 09:19

Andris писал(а): ↑
12 дек 2019, 07:18
а блесток так много так попросил человек

Андрей , ты скажи этому человеку (я его знаю

), что много масла иногда кашу портит

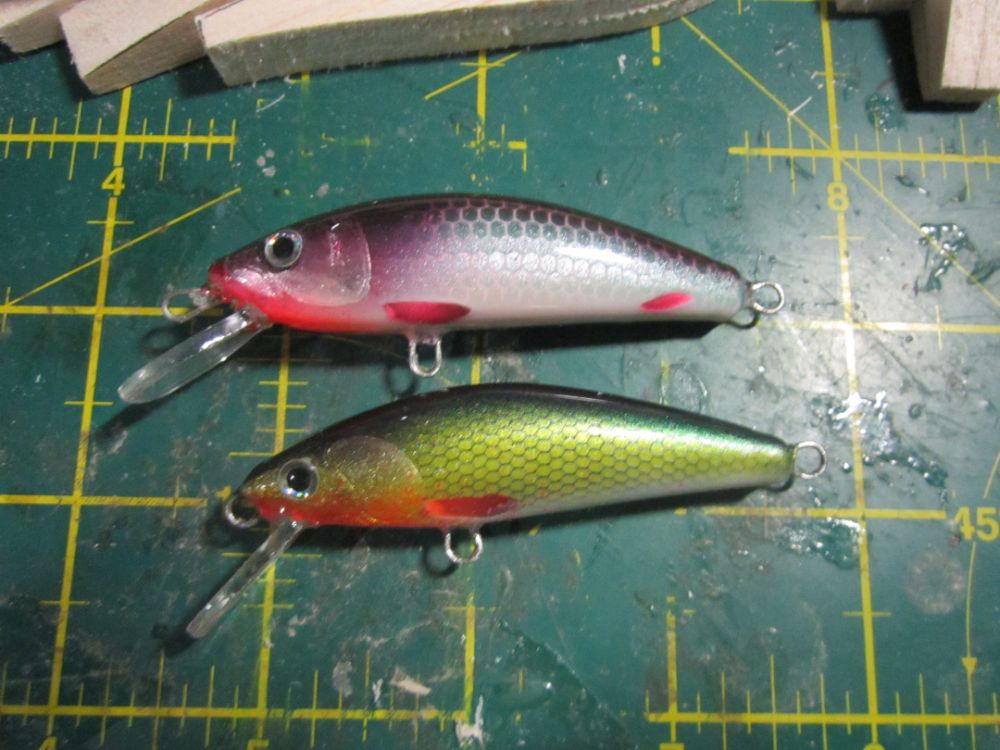

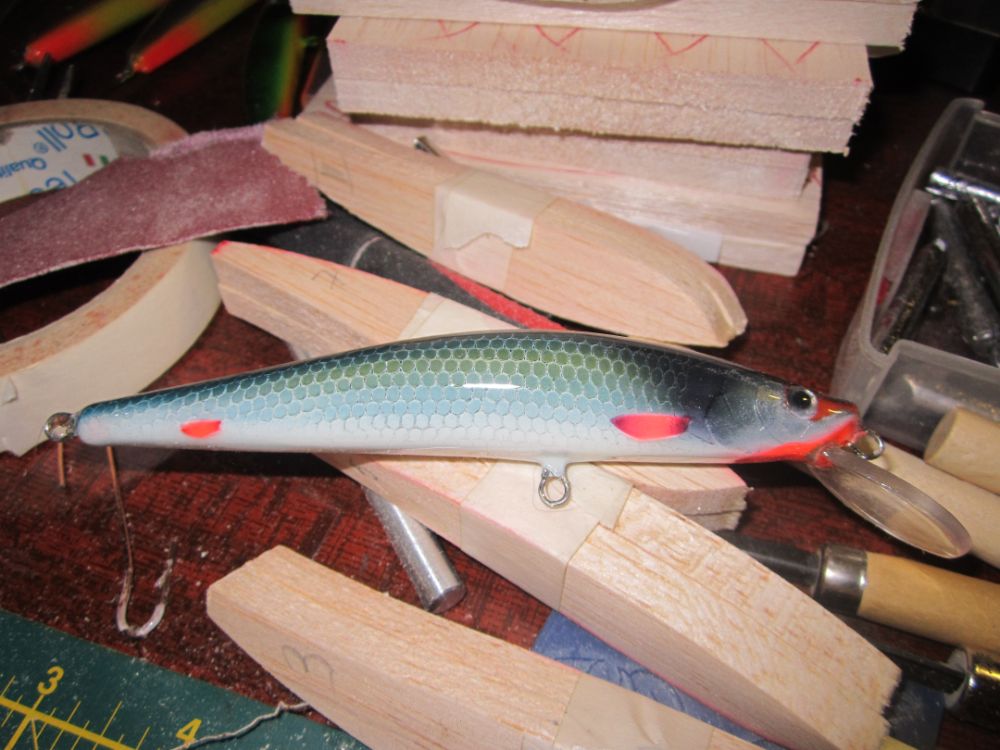

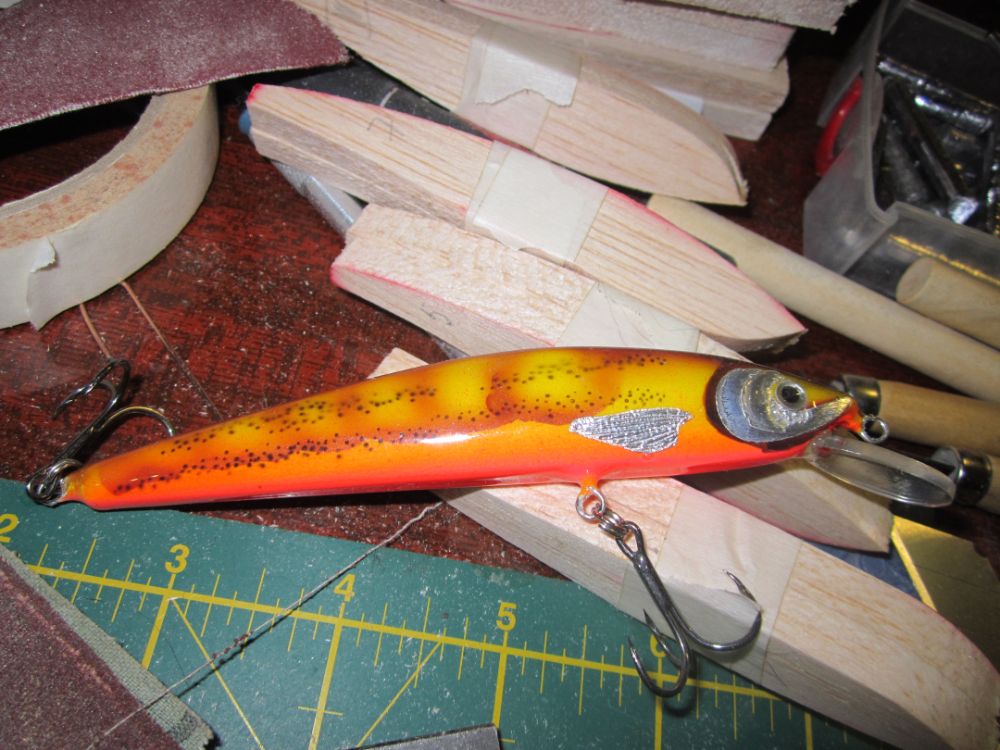

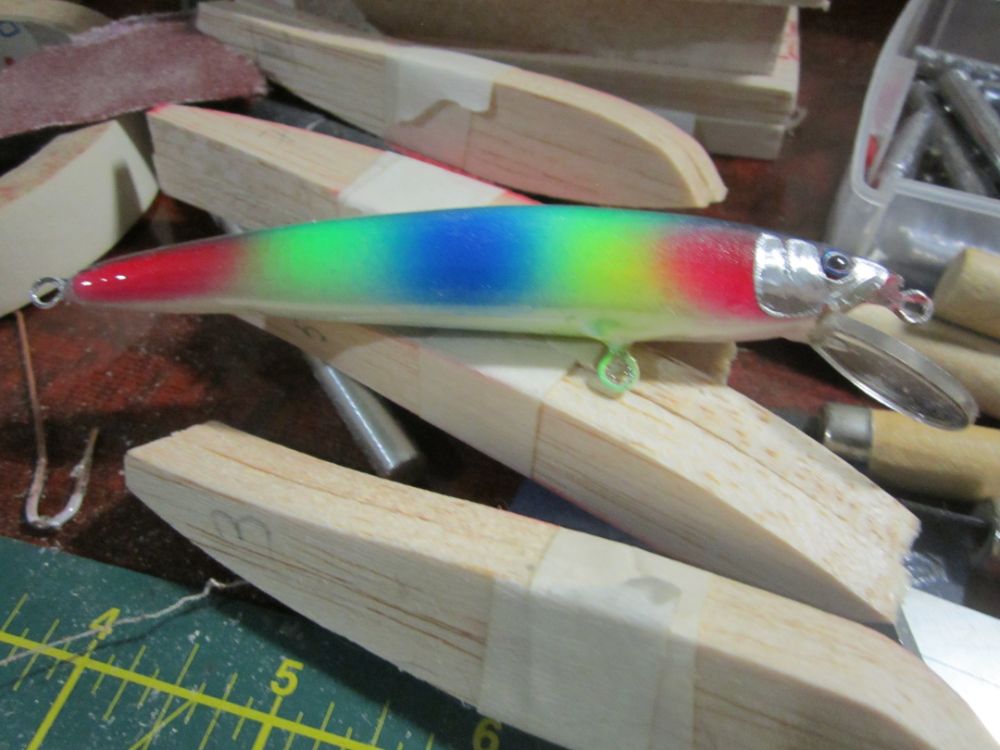

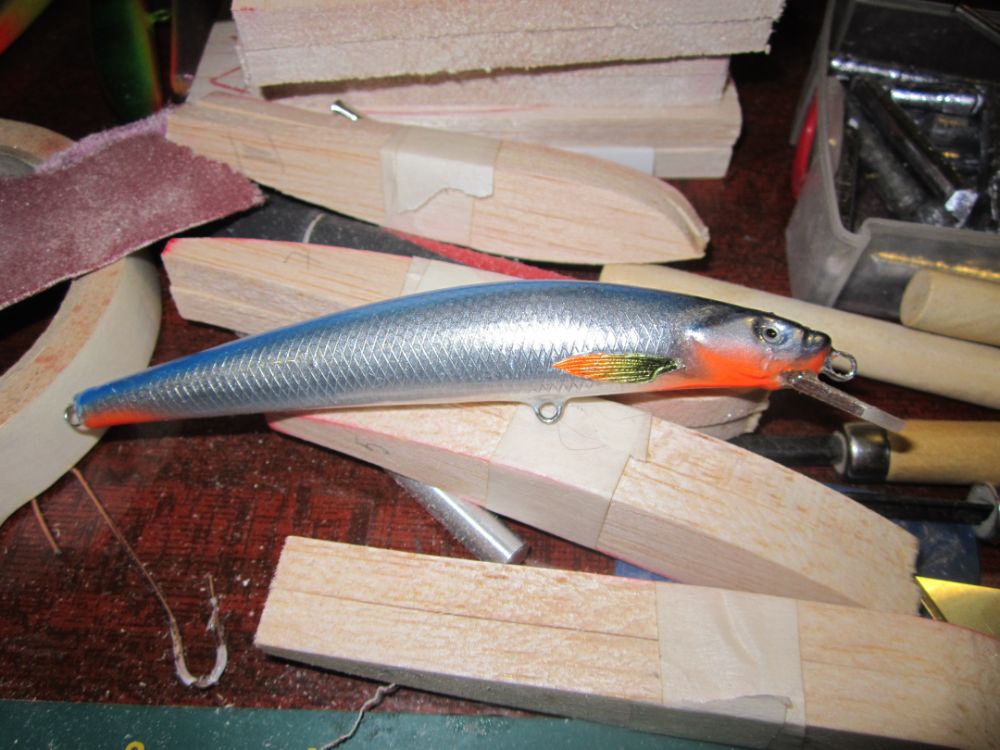

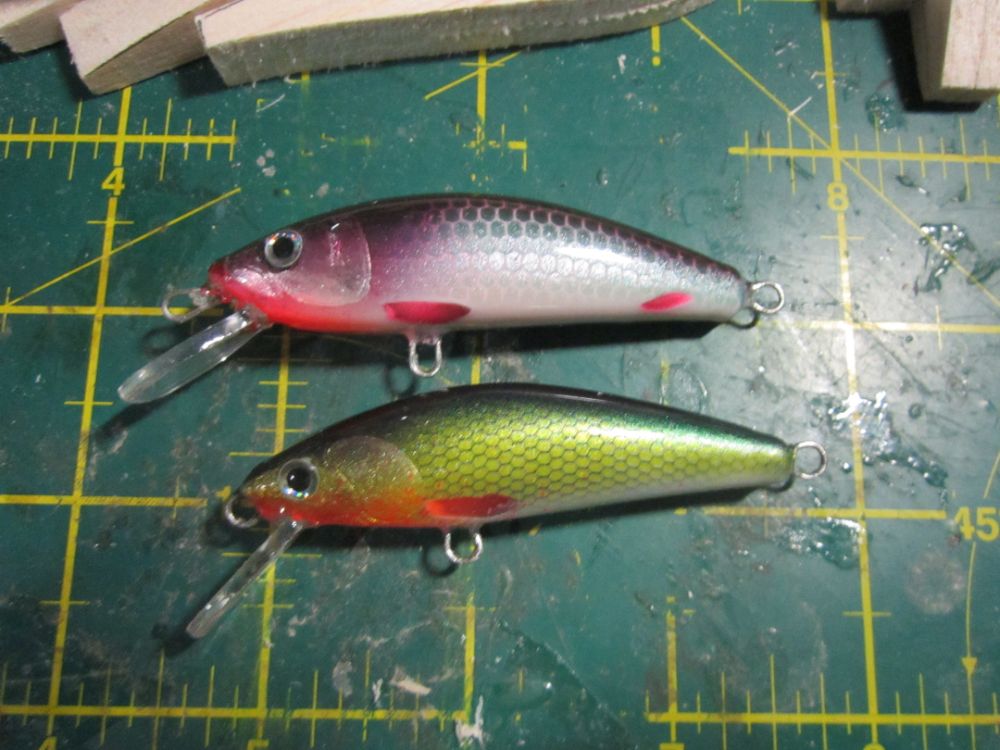

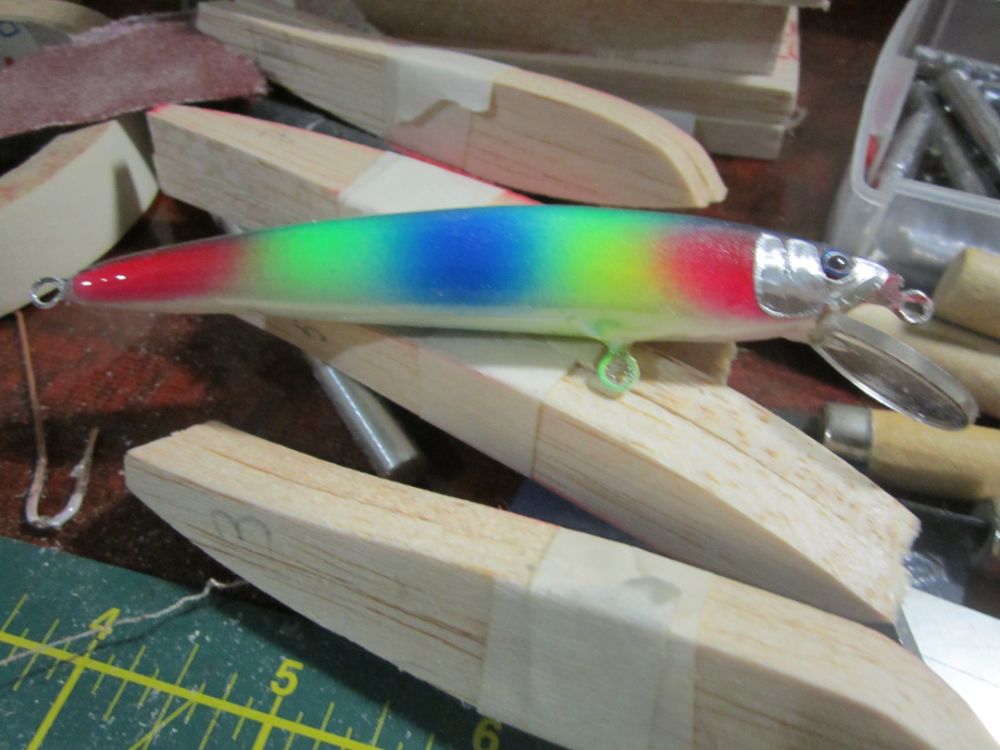

Приветствую всех .Давно не чего не выкладывал .Щас работаю с Бальзой .

: 120 мм в 14 гр

От дерева не хочу от ходить .

: 115 мм 11 гр

По пробовал пвх нет не моё .

: 120 мм 12 гр

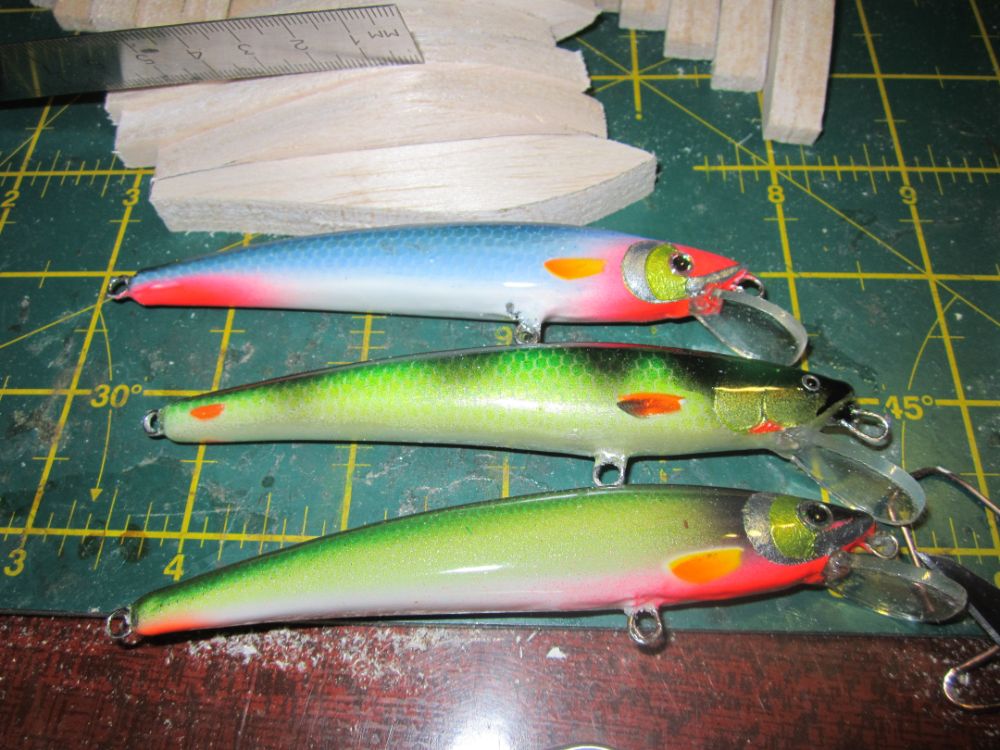

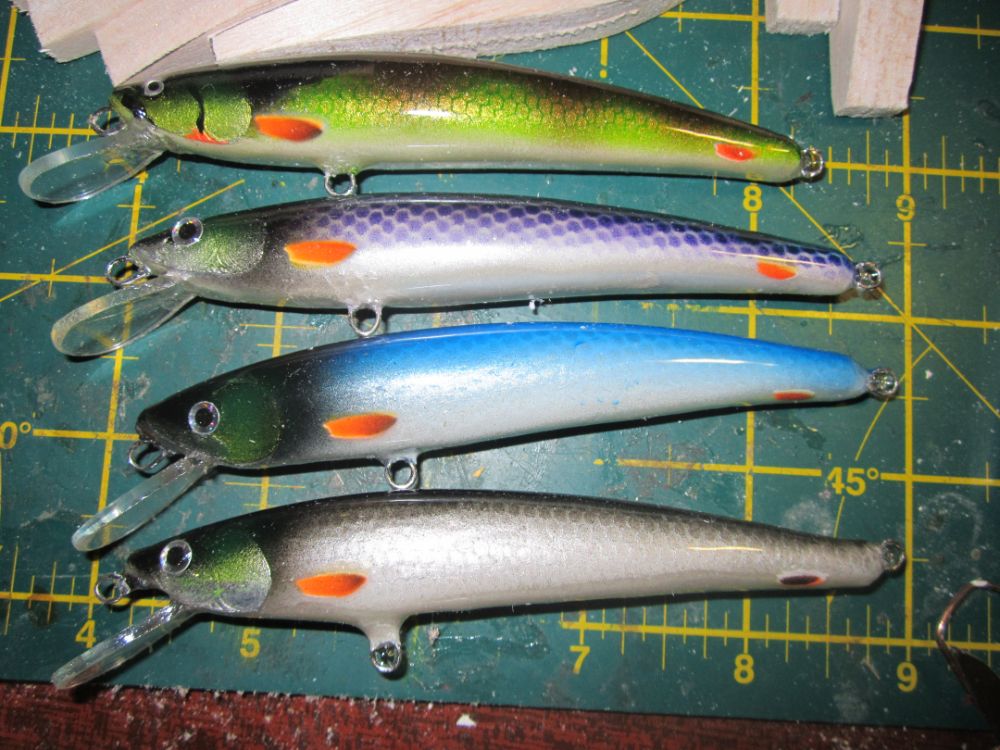

Ну вот на ваш суд .Сильно не пинайте .Все плавающие .Краска хром .США недавно поступила в продажу .Фольга . Лак LV 1

: 120 мм 13 гр

вот закончил воблеры

Дерево Бальза 110 мм вес 11 гр

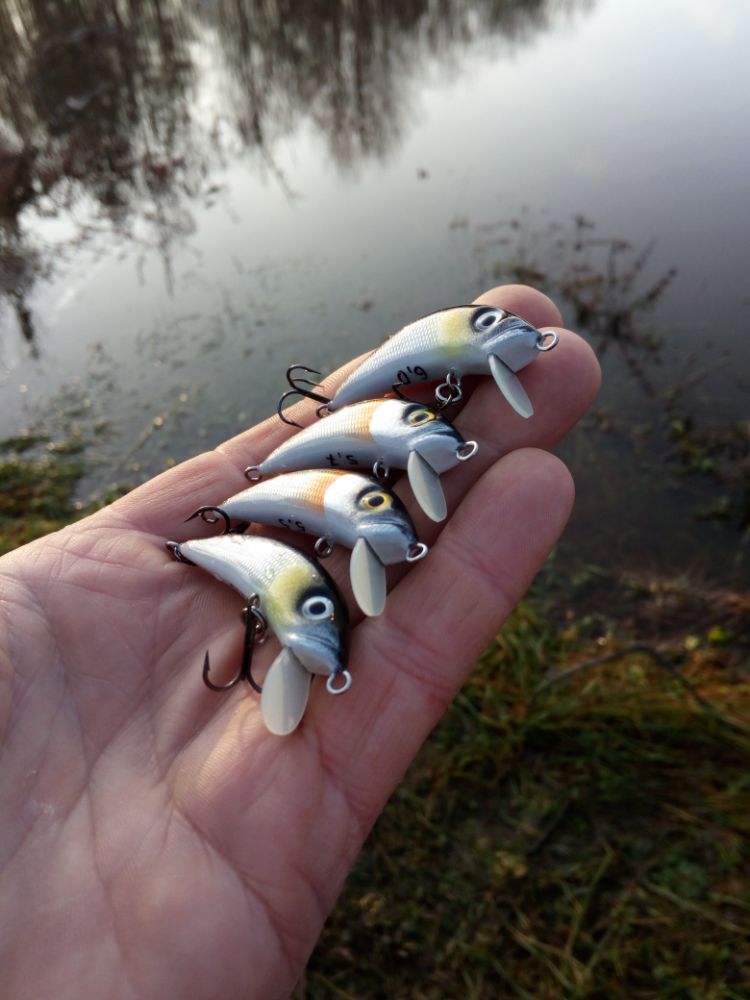

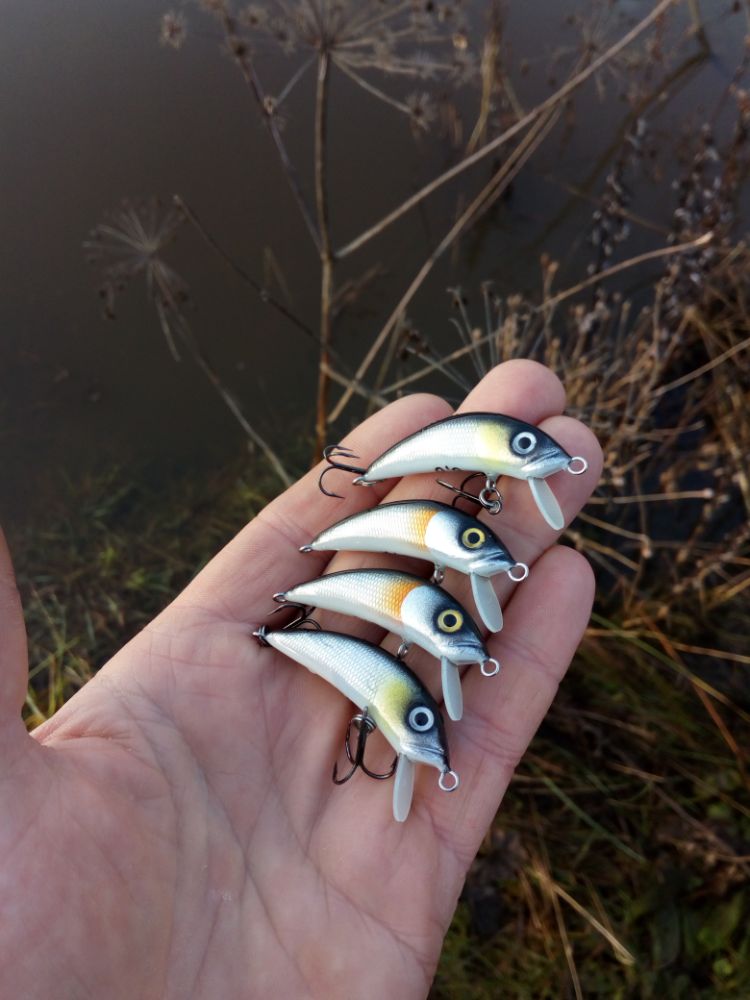

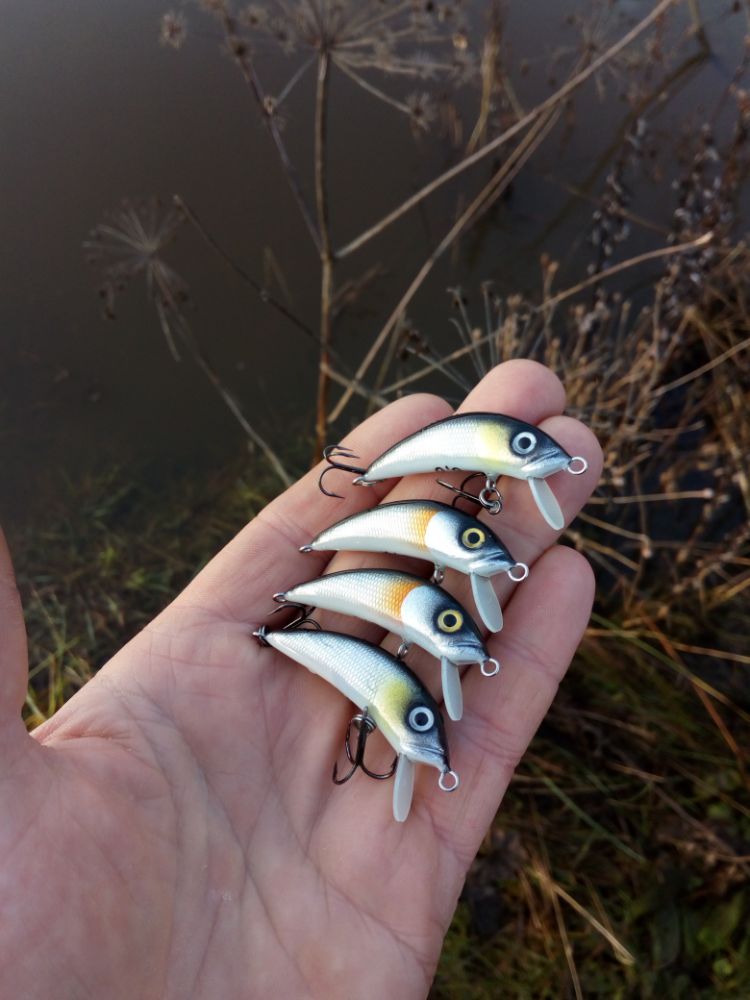

плавущие .Малыши 65 мм .8 гр -6 гр .

Сообщение **Ihryk** » 25 мар 2020, 23:01

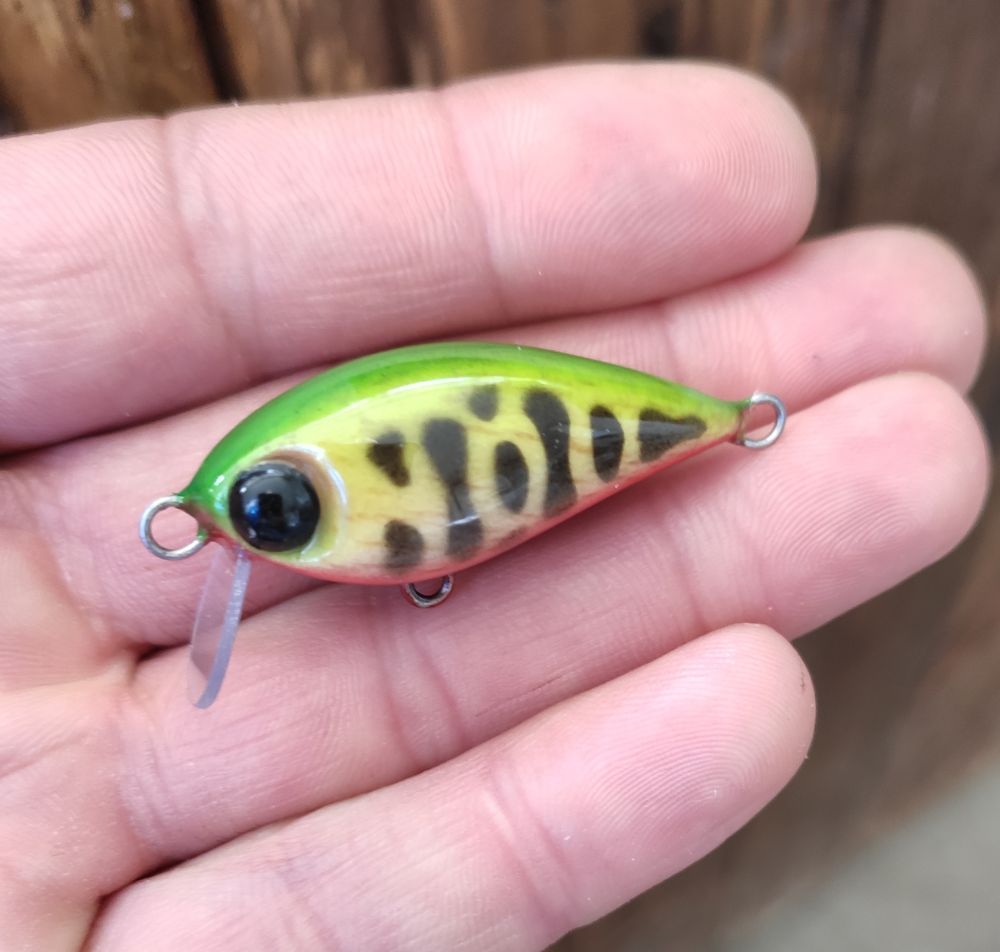

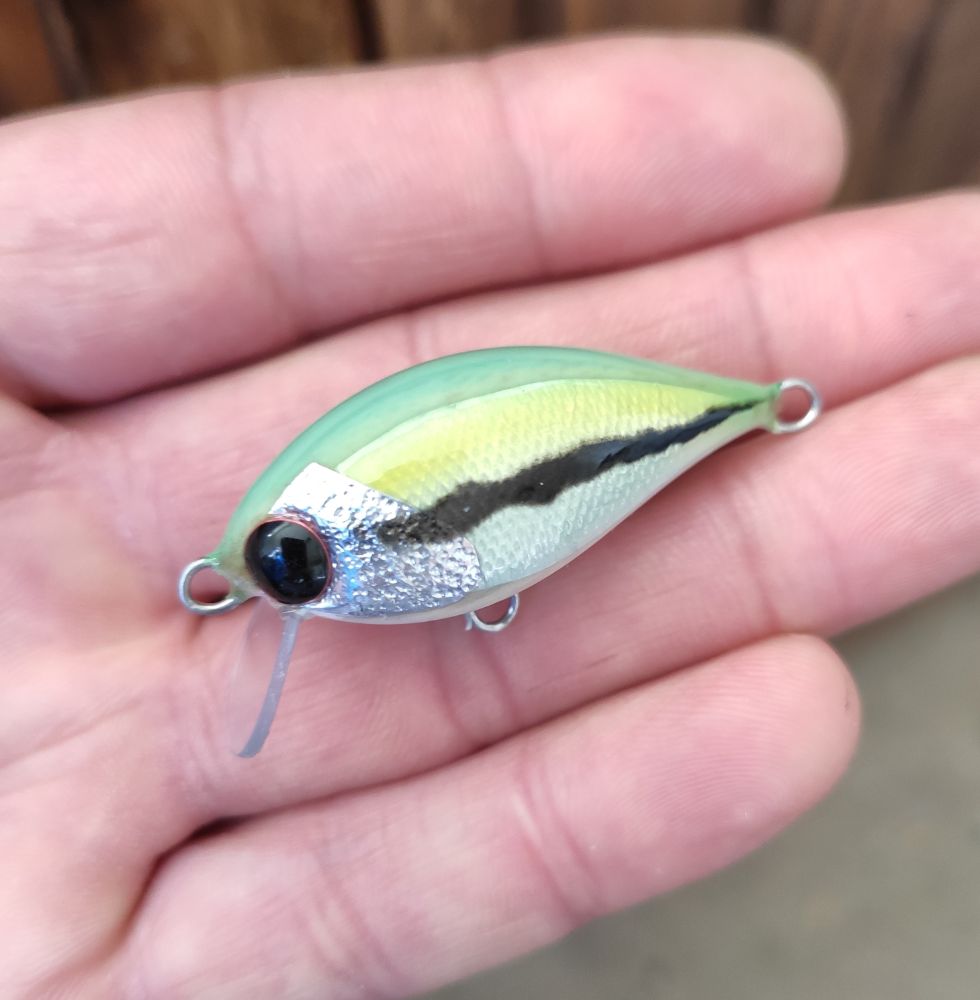

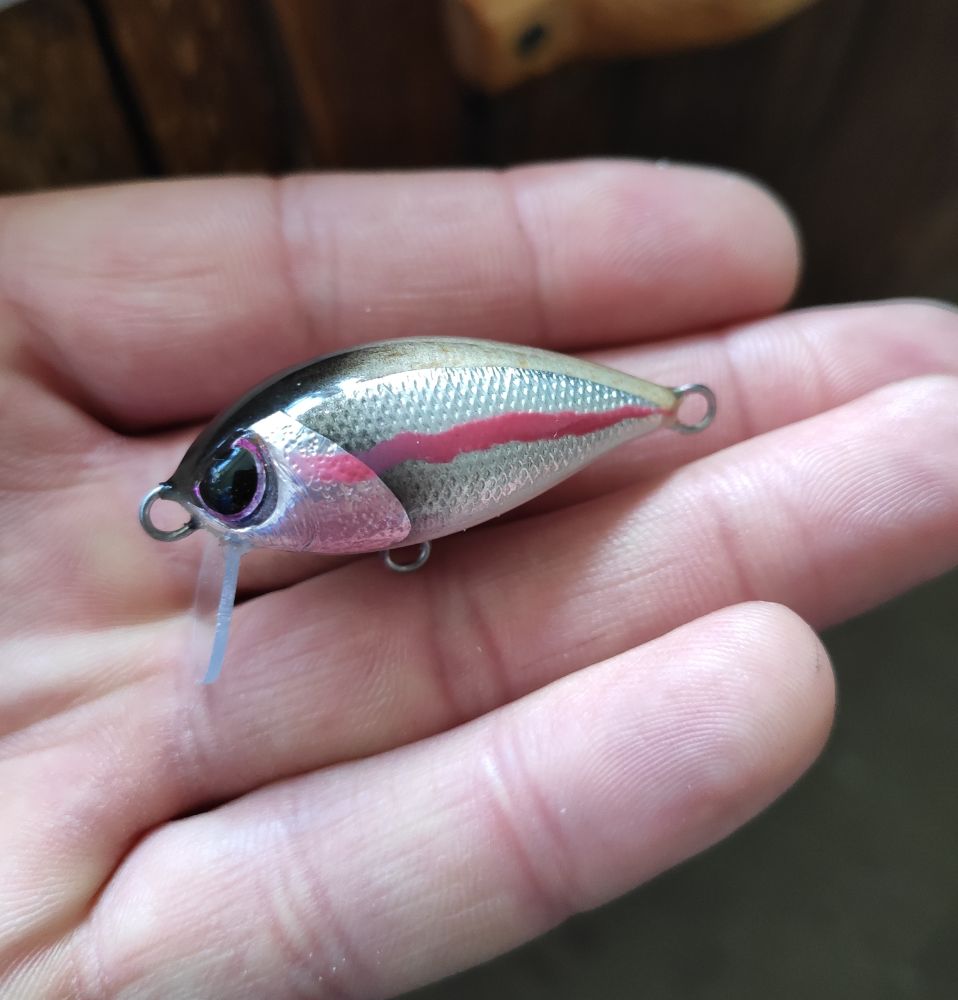

Мини хобби)

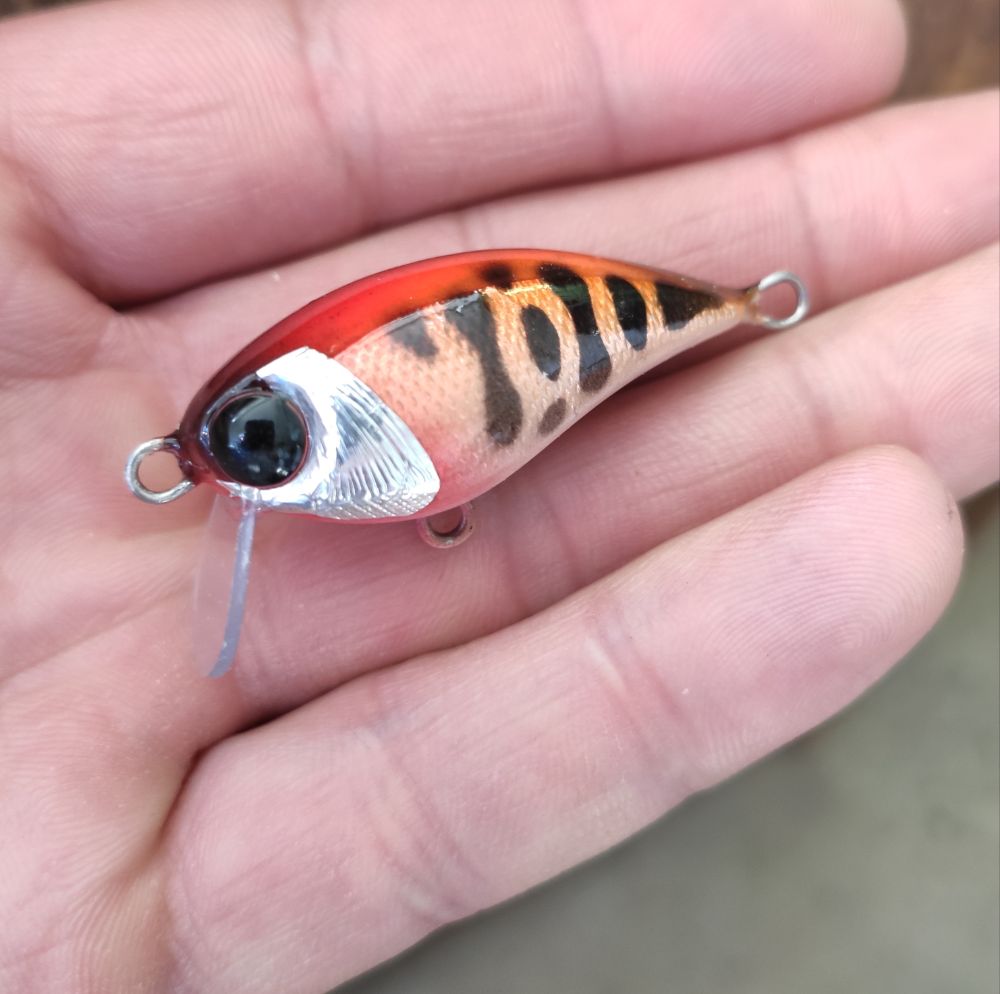

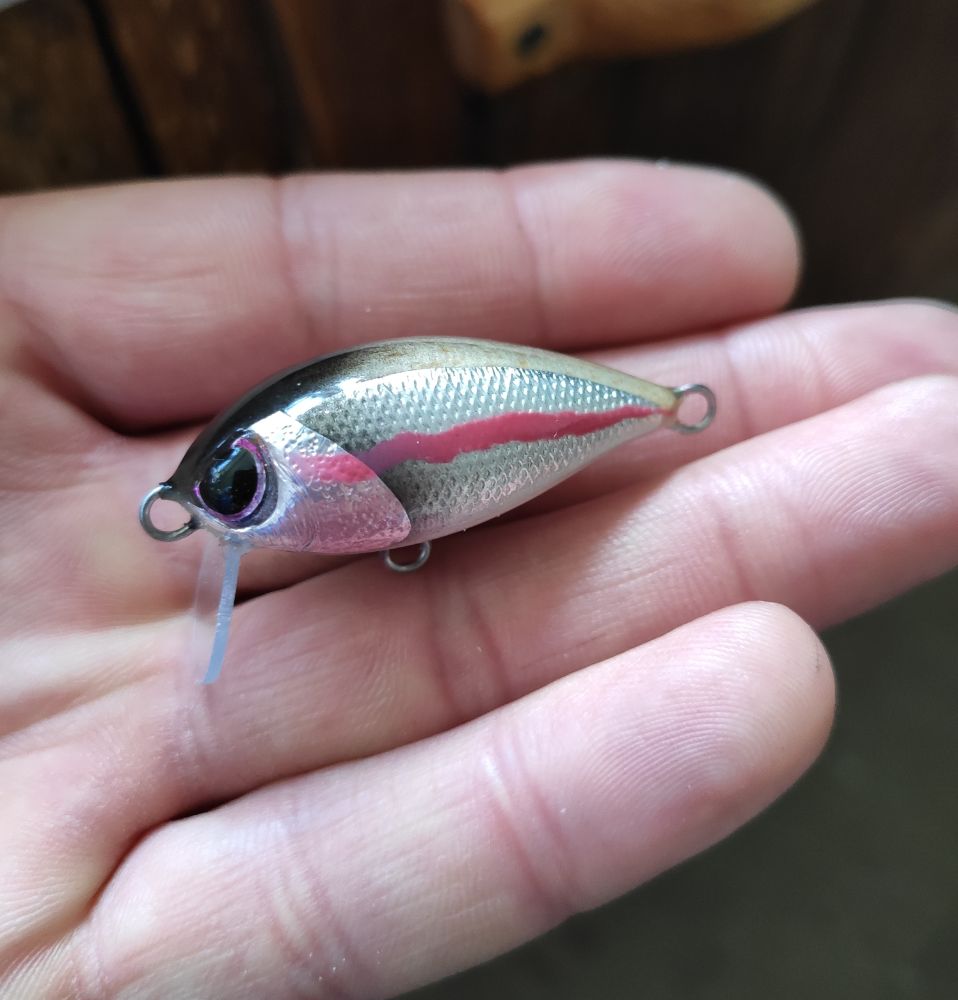

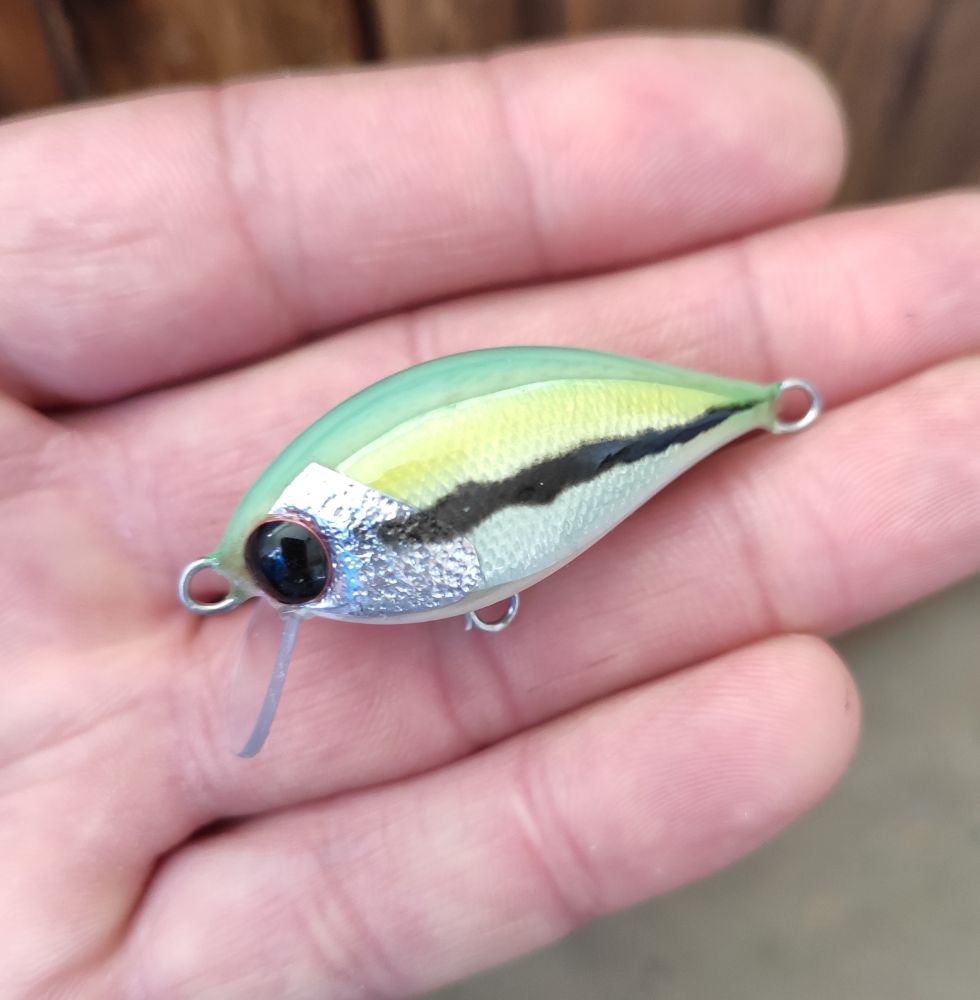

Бальса, акриловые краски, полиуретан-акриловый лак Maxima. И первые попытки покраскаи аэрографом. Вес 3-3.4гр гр., длина 38мм.

Сообщение **Stekloduv** » 25 мар 2020, 23:21

Ihryk писал(а): ↑
25 мар 2020, 23:01
Мини хобби)

Игорь, воблерки интересны, и довольно качественно выполнены

, думаю у тебя большие возможности вырасти в мастера! Главное не ленится и продолжать делать!
с фотками нужно так сделать....
Совет 1: После закачки, обязательно вставьте вашу фотографию в текст сообщения используя кнопку "Вставить в текст сообщения". Это необходимо для более красивого отображения ваших фотографий на форуме. Это убирает белую рамку и надпись Вложения

http://www.striborg.ee/viewtopic.php?f=4&t=2330

Вернуться к началу

Сообщение **Ihryk** » 25 мар 2020, 23:36

Stekloduv писал(а): ↑
25 мар 2020, 23:21
Совет 1: После закачки, обязательно вставьте вашу фотографию в текст сообщения используя кнопку "Вставить в текст сообщения". Это необходимо для более красивого отображения ваших фотографий на форуме. Это убирает белую рамку и надпись Вложения

Кажись исправил ошибку с фото.

Сообщение **mdfish** » 30 мар 2020, 22:35

Возник вопрос: крашу деколой. Каким лаком покрыть? Пользуюсь cab, но бывает краска плывет. Плохо высохла краска или лак на первый слой нужен иной?

Сообщение **Stekloduv** » 31 мар 2020, 10:42

mdfish писал(а): ↑
30 мар 2020, 22:35
Пользуюсь cab, но бывает краска плывет.

Марсель, КАБ лак на агрессивном растворителе . Поэтому твои краски могут плыть. Можно пробовать сушку при 50градусах около часа (но думаю это не поможет при покрытии способом макании, но нужно пробовать) Можно попробовать брызнуть КАБ аэрографом тонким слоем, а затем , после сушки, можно и макать(должно помочь) . Можно перед лакировкой покрыть тонким слоем какимнибудь акриловым лаком на водной основе. Ну и заменить КАБ лак на ЛВ-1 , или краски на другой основе (например автомобильные )
Вот несколько вариантов исправления твоей проблеме.

Сообщение **mdfish** » 31 мар 2020, 14:55

Спасибо, буду пробовать.

Сообщение **Garik** » 31 мар 2020, 16:39

Приветствую Марсель.Используйте краски САВ и все проблемы решатся. Макать можно будет в лак после покраски через 5 мин.

Сообщение **Stekloduv** » 31 мар 2020, 17:45

Garik писал(а): ↑
31 мар 2020, 16:39
Используйте краски САВ и все проблемы решатся.

Игорь, но ты забыл сказать, что САВ краски на растворителе 646(или специальном для этих красок) И для этого нужно помещение , вытяжка, респиратор и т. д. ..... Как по мне для домашнего творчества лучше водный акрил.

Сообщение **Garik** » 31 мар 2020, 18:51

Привет Володь. Вытяжка элементарная. У тебя тоже есть. Простая коробка хоть картонная, отверстие на задней стенке в которую вставлен канальный вентилятор и гофрированная труба в окно или вент канал. Зато красить САВ красками одно удовольствие. Не каких проблем с долгой сушкой и несовместимости с лаком. Давно перешёл на них. Хотя Креотекс в наличие.

Сообщение **Stekloduv** » 31 мар 2020, 19:27

Garik писал(а): ↑
31 мар 2020, 18:51
Вытяжка элементарная. У тебя тоже есть. Простая коробка хоть картонная, отверстие на задней стенке в которую вставлен канальный вентилятор и гофрированная труба в окно или вент канал.

Игорь, ты не поверишь, но у меня нет никаких вытяжек.... а городить на кухне коробки да гофры.... это не для моих условий. Я полностью согласен с тобой, что САВ красками красить проще, но не на моей кухне

Сообщение **Pike** » 02 апр 2020, 13:18

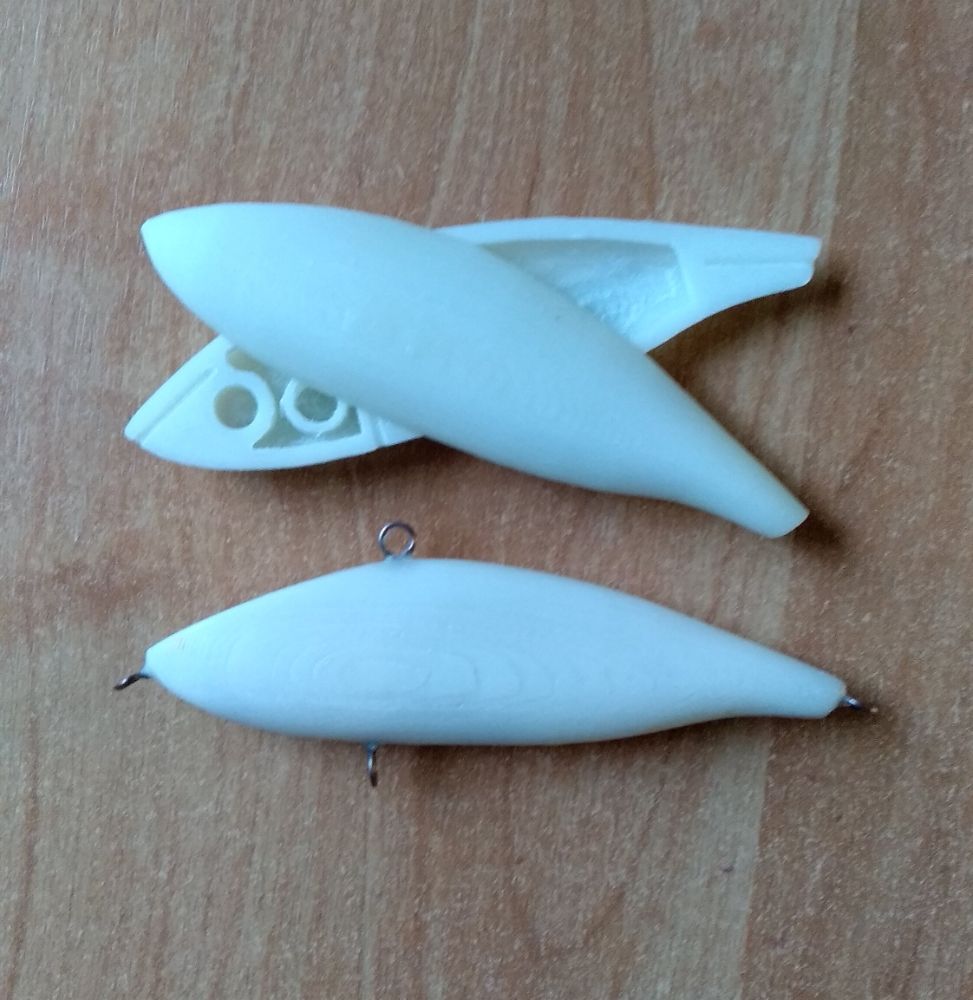

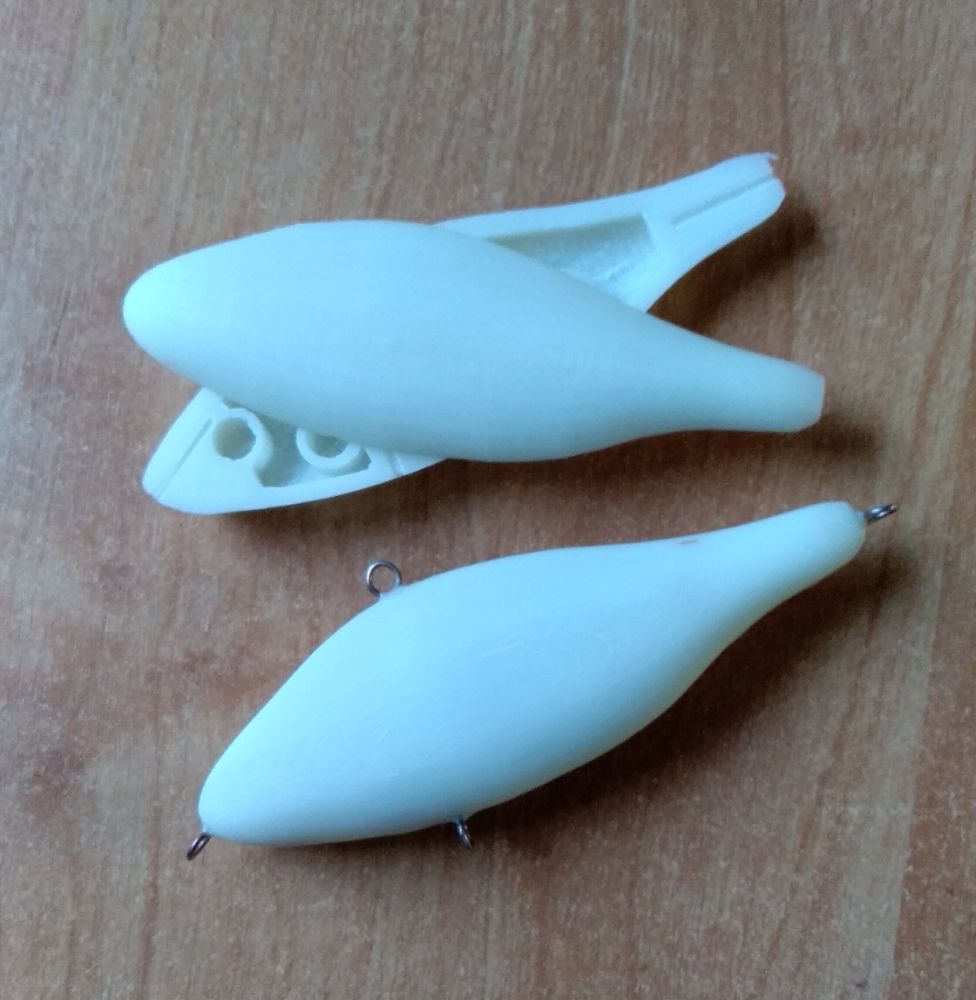

Никак не дождаться открытия нового сезона, вроде вот уже и... что-нибудь мешает. Пока до воды не добраться решил попробовать применить 3D технологии в нашем деле. Попытался перевести свои приблуды в 3D модели и распечатать их на принтере. Было интересно - получится или нет. Первые опусы на рассмотрение... Пока без покраски, просто проверка идеи.

Размер 90мм, плавающие, тихие... петли-вкрутки...
