Re: Инструменты и приспособления
Всем доброго времени!
Виталий, сея штука обзывается - задняя бабка.Экспанируется для станков CNC под 5-ю ось. Покупал на эбэе, а за скоко не помню.
А диск пильный - 120 рваных,и 30 часов до заточки гарантируют
.Да и устремлений нет у меня перегнать Рапала по массовости.
Так ты тоже, смотрю, не подарок. В авчарню пускать нельзя
. Пилорама
, можно брус распускать без проблем.
Я вот тоже завидую народу у кого станочки CNC -ные.Не по зубам, пока.
Но надежда умерает после смерти
Всем удачи
Виталий, сея штука обзывается - задняя бабка.Экспанируется для станков CNC под 5-ю ось. Покупал на эбэе, а за скоко не помню.
Дима, всё банально. Из-за дешевизны.Ручной фрезер меньше 4 руб.у нас нет, к томуж он большой и крепить его геморно.А нормальные : Кресс или Макита - старт от 5р.Да и фрезы нормальные денег стоят, а дерьмом пилить -только плеваться будешь.А это уже не работа = каторга.vdv писал(а): Почему ты именно болгарку выбрал?
А диск пильный - 120 рваных,и 30 часов до заточки гарантируют

Так ты тоже, смотрю, не подарок. В авчарню пускать нельзя


Я вот тоже завидую народу у кого станочки CNC -ные.Не по зубам, пока.
Но надежда умерает после смерти

Всем удачи
- vitalyevich
- Активный участник форума
- Сообщения: 1580
- Зарегистрирован: 27 фев 2009, 18:33
- Реальное Имя: Сергей
- Откуда: Рыбинск
- Благодарил (а): 1543 раза
- Поблагодарили: 1015 раз
Re: Инструменты и приспособления
Игорь, а простой отрезной круг по металлу не пробовал ставить? Должон пилить, да и видел вроде где-то видео с болгаркой и таким кругом...luger писал(а): Дима, всё банально. Из-за дешевизны.Ручной фрезер меньше 4 руб.у нас нет, к томуж он большой и крепить его геморно.А нормальные : Кресс или Макита - старт от 5р.Да и фрезы нормальные денег стоят, а дерьмом пилить -только плеваться будешь.А это уже не работа = каторга.
А диск пильный - 120 рваных,и 30 часов до заточки гарантируют.Да и устремлений нет у меня перегнать Рапала по массовости.
Так ты тоже, смотрю, не подарок. В авчарню пускать нельзя. Пилорама
, можно брус распускать без проблем.
Я вот тоже завидую народу у кого станочки CNC -ные.Не по зубам, пока.
Но надежда умерает после смерти![]()
Всем удачи

Re: Инструменты и приспособления
Всем, доброго времени!
Серёжа, не пробовал. Как сказала монашка :- Бережёного бог бережёт, одевая презерватив на свечку
Но, наверно можно.Если обточить заготовку с припуском в 2 мм, то эти 2мм он наверное сточит.А если на брусок его запустить то Х.З.
Брусок 20х20мм и пильному диску в начале и конце приходится пропиливать почти по 9мм с каждой сторны, а потом ещё и подача пойдёт.
У пильного зубы есть, он деревяху и грызёт ими. А отрезной чем ?
Вот тут на первых 4 минутах , как правильно работать с бруском http://www.youtube.com/watch?v=Elt9j440 ... re=related" onclick="window.open(this.href);return false;
Всем удачи
vitalyevich писал(а):Игорь, а простой отрезной круг по металлу не пробовал ставить? Должон пилить, да и видел вроде где-то видео с болгаркой и таким кругом...
Серёжа, не пробовал. Как сказала монашка :- Бережёного бог бережёт, одевая презерватив на свечку

Но, наверно можно.Если обточить заготовку с припуском в 2 мм, то эти 2мм он наверное сточит.А если на брусок его запустить то Х.З.
Брусок 20х20мм и пильному диску в начале и конце приходится пропиливать почти по 9мм с каждой сторны, а потом ещё и подача пойдёт.
У пильного зубы есть, он деревяху и грызёт ими. А отрезной чем ?
Вот тут на первых 4 минутах , как правильно работать с бруском http://www.youtube.com/watch?v=Elt9j440 ... re=related" onclick="window.open(this.href);return false;
Всем удачи

- osminog
- Участник форума
- Сообщения: 34
- Зарегистрирован: 22 июл 2012, 19:29
- Реальное Имя: Александр
- Откуда: Питер
- Благодарил (а): 409 раз
- Поблагодарили: 166 раз
Re: Инструменты и приспособления

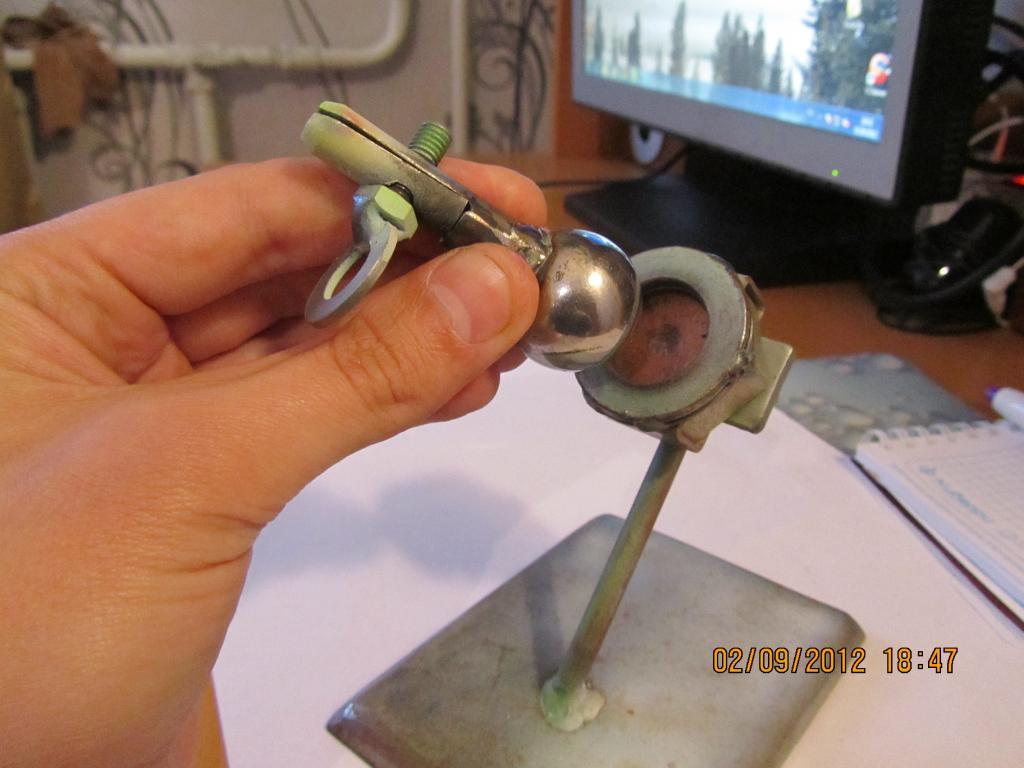

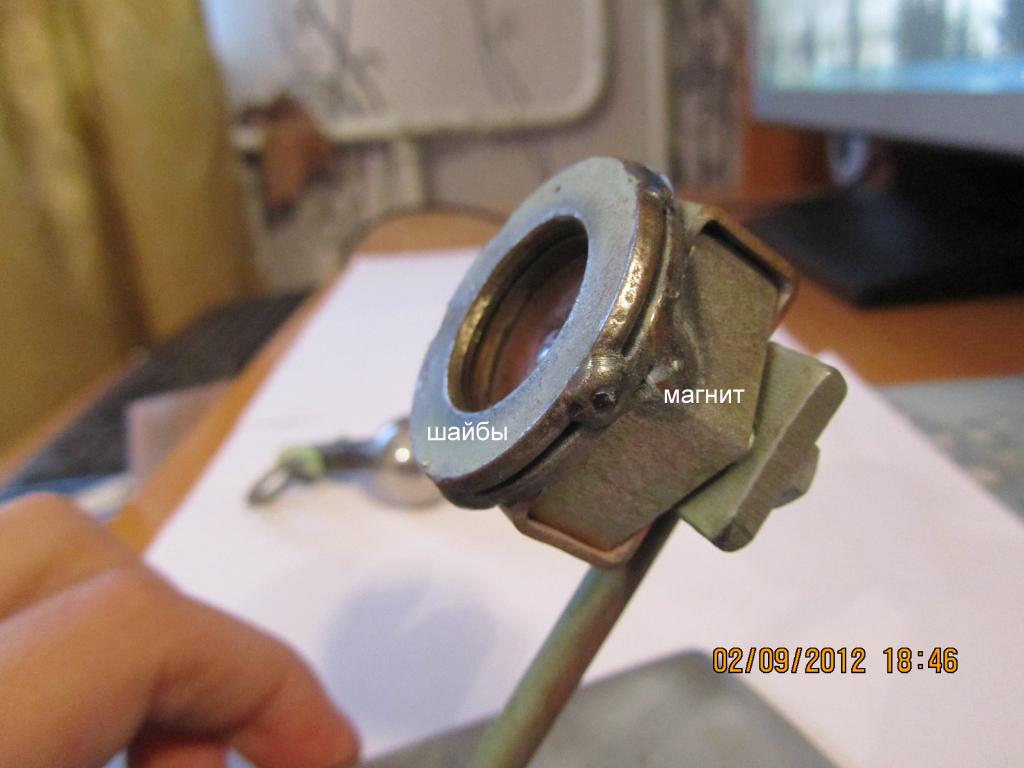

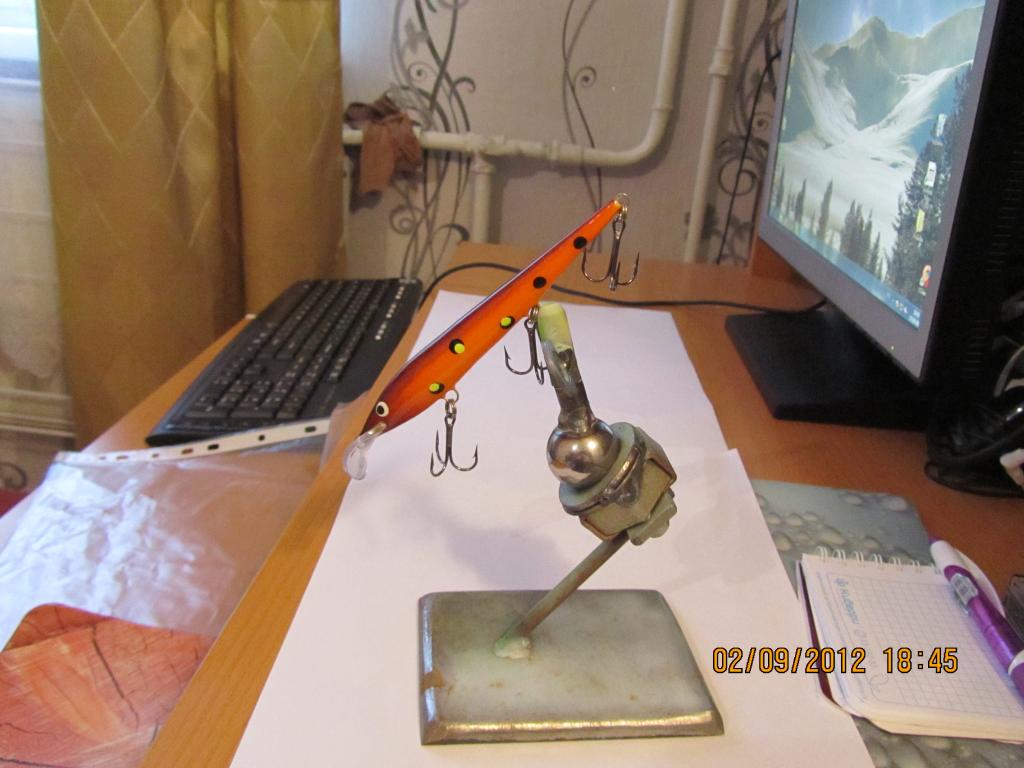

всем привет!!!после долгих мучений с покраской пришлось придумать держатель
(сделан он как обычно из того что под руку попалось:-основные детали это: магнит,шарик от подшипника и шайбы нужного диаметра под шарик)всё остальное как получится(получается шарико -магнитная система какая то
) .Теперь можно зажав приманку один раз выкрасить её абсолютно в любых ракурсах


- За это сообщение автора osminog поблагодарили (всего 8):
- sergei07, vdv, Stekloduv, amati, 55rus_JOVAN, Alonzo, Slawich, DeaDMorozZ
- Рейтинг: 16%
-
- sergei07
- Активный участник форума
- Сообщения: 1628
- Зарегистрирован: 17 фев 2011, 11:46
- Реальное Имя: сергей
- Откуда: г.Нальчик
- Благодарил (а): 5488 раз
- Поблагодарили: 7060 раз
Re: Инструменты и приспособления
Тоже люблю все делать сам. Но попался на глаза в магазине инструментов вот такоеosminog писал(а):всем привет!!!после долгих мучений с покраской пришлось придумать держатель
http://www.brownbear.ru/photo/1024/95066.jpg" onclick="window.open(this.href);return false;
купил.
- vdv
- Активный участник форума
- Сообщения: 1426
- Зарегистрирован: 12 ноя 2011, 14:43
- Реальное Имя: Дмитрий
- Откуда: Самара
- Благодарил (а): 2827 раз
- Поблагодарили: 2533 раза
- Контактная информация:
Re: Инструменты и приспособления
"Третья рука" - очень удобно и недорого. Однако сам для покраски остановился на корцанге:

зажимаешь за среднюю петлю, и можно крутить как угодно. Как-то сложилось, что при окраске в руке держать удобно.
В то же время в любой момент можно положить на стол - зажим удерживает его просто потому, что большой.

зажимаешь за среднюю петлю, и можно крутить как угодно. Как-то сложилось, что при окраске в руке держать удобно.
В то же время в любой момент можно положить на стол - зажим удерживает его просто потому, что большой.
- Рейтинг: 4%
-
- Stekloduv
- Клуб "Striborg"
- Сообщения: 5152
- Зарегистрирован: 08 дек 2009, 22:35
- Реальное Имя: Володя
- Откуда: Latvija Livani
- Благодарил (а): 6833 раза
- Поблагодарили: 13150 раз
- Контактная информация:
Re: Инструменты и приспособления
Что придумал молодец, .... но с таким держаком удобно красить только большие площади... хотя вполне жизнеспособная конструкцияosminog писал(а):после долгих мучений с покраской пришлось придумать держатель

Я также хотел такую штуку...(когда стал плохо видеть) но пока её не нашёлsergei07 писал(а):Тоже люблю все делать сам. Но попался на глаза в магазине инструментов вот такое
http://www.brownbear.ru/photo/1024/95066.jpg" onclick="window.open(this.href);return false;
купил.

А вот с этим полностью согласен, всегда держу в руках, и не представляю как можно красить- не держа в руках, то что красишьvdv писал(а): Как-то сложилось, что при окраске в руке держать удобно.

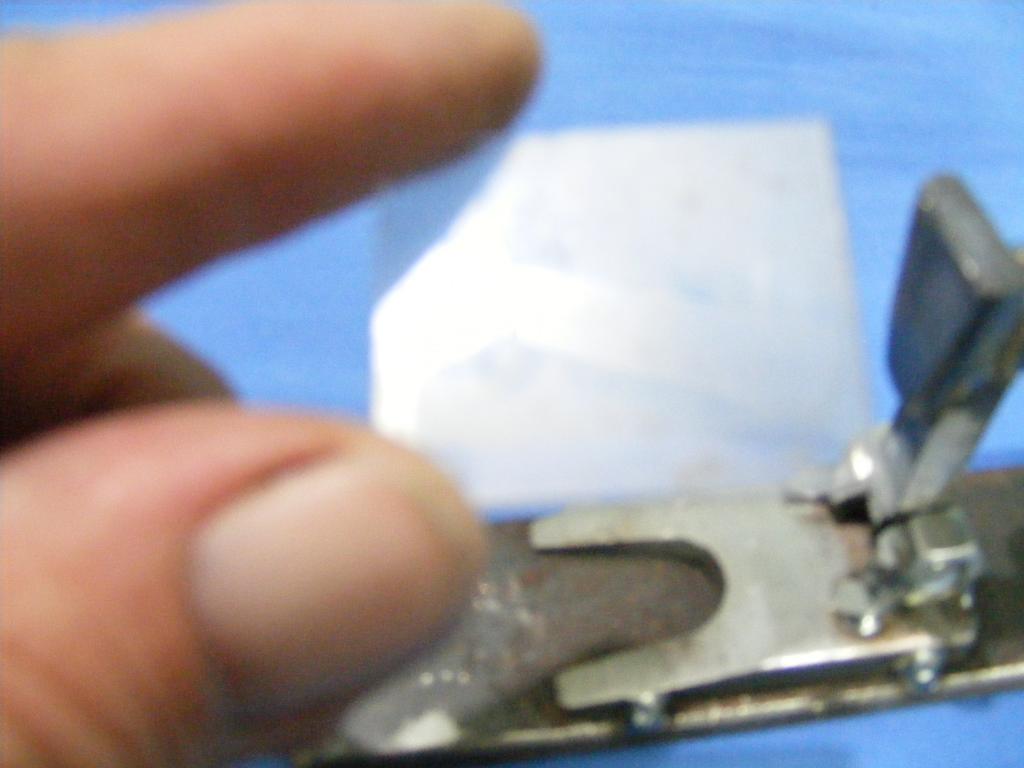

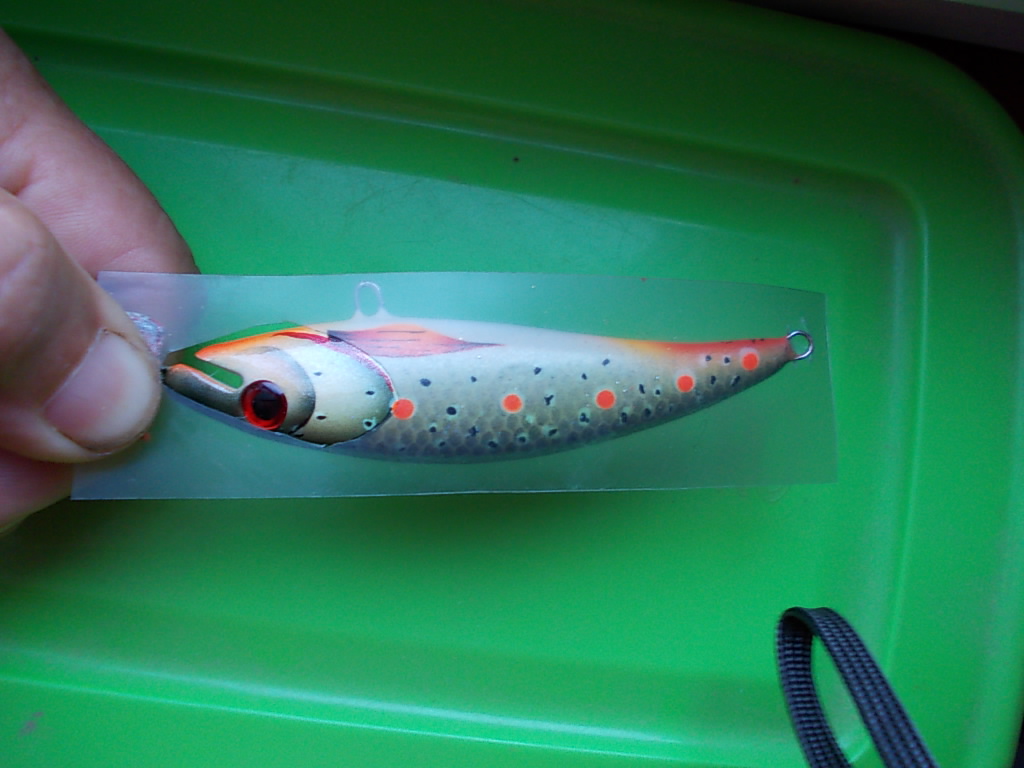

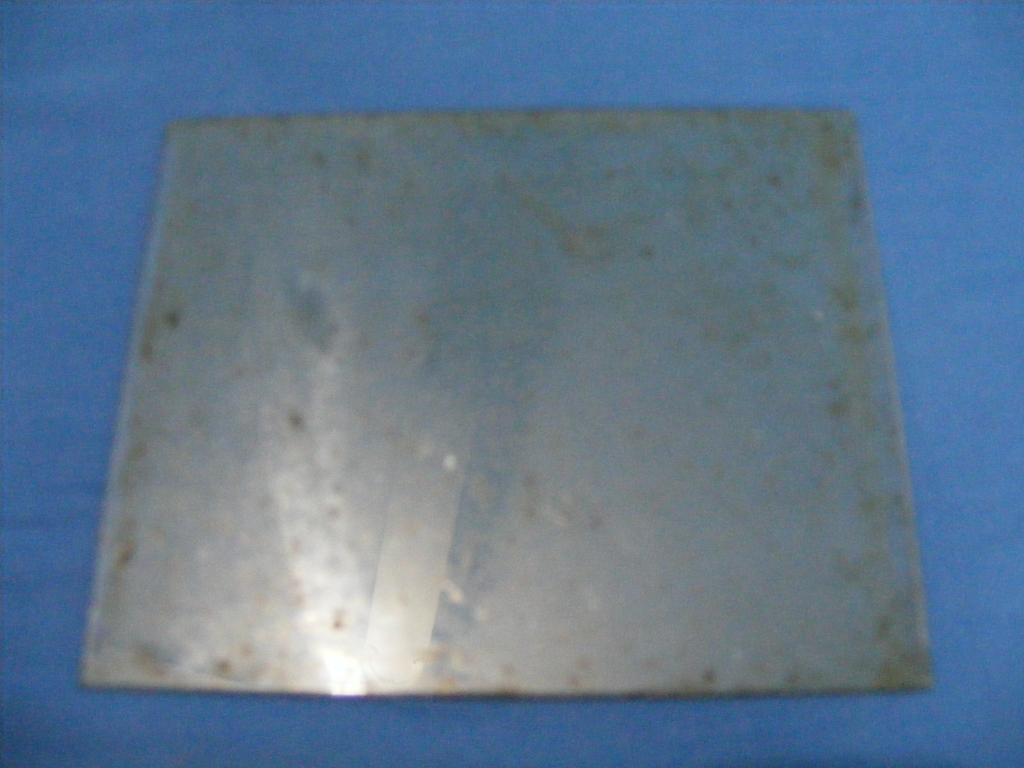

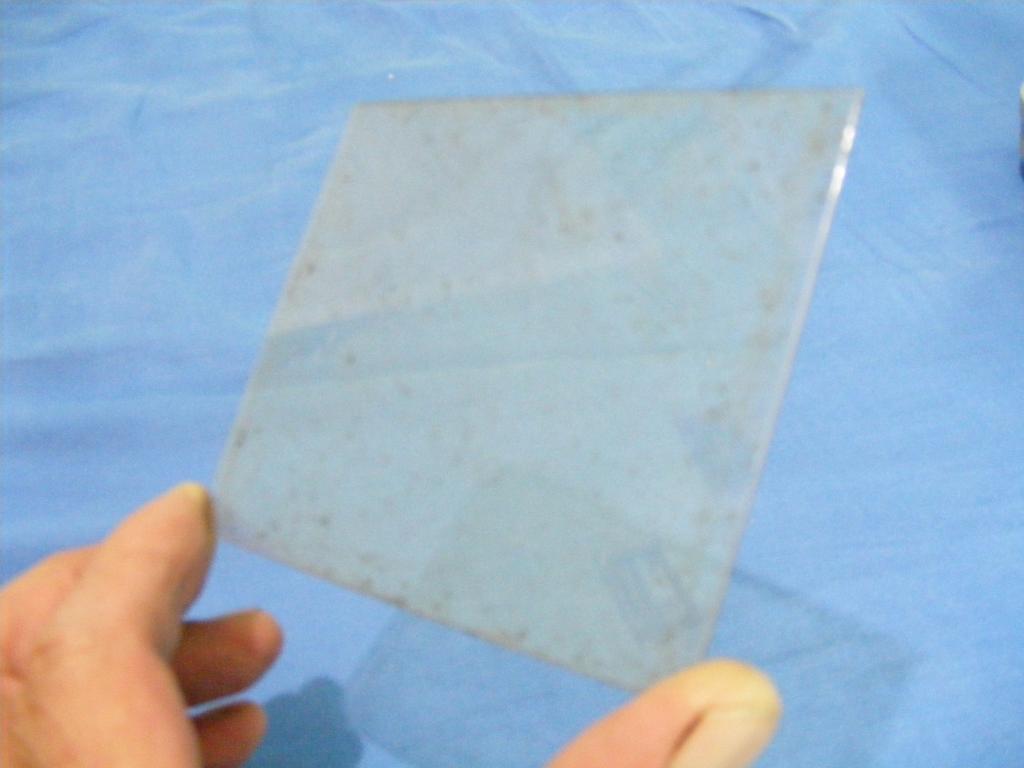

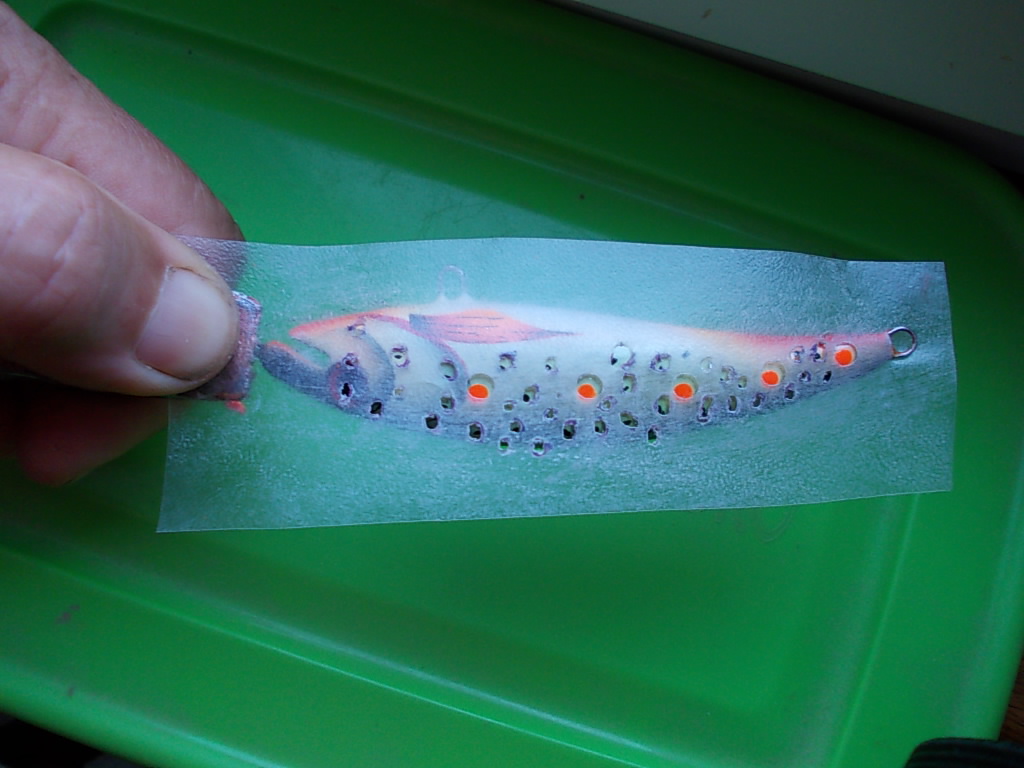

... держак самый простой: можно на стол положить .... можно трафарет держать и быстро менять его, одна часть держится за петельку, вторая пальцем с держаком(чтоб не лапать лишний раз воблер руками, чтоб не было косяков при последующем лакировании)...
- Рейтинг: 20%
-
- vdv
- Активный участник форума
- Сообщения: 1426
- Зарегистрирован: 12 ноя 2011, 14:43
- Реальное Имя: Дмитрий
- Откуда: Самара
- Благодарил (а): 2827 раз
- Поблагодарили: 2533 раза
- Контактная информация:
Re: Инструменты и приспособления

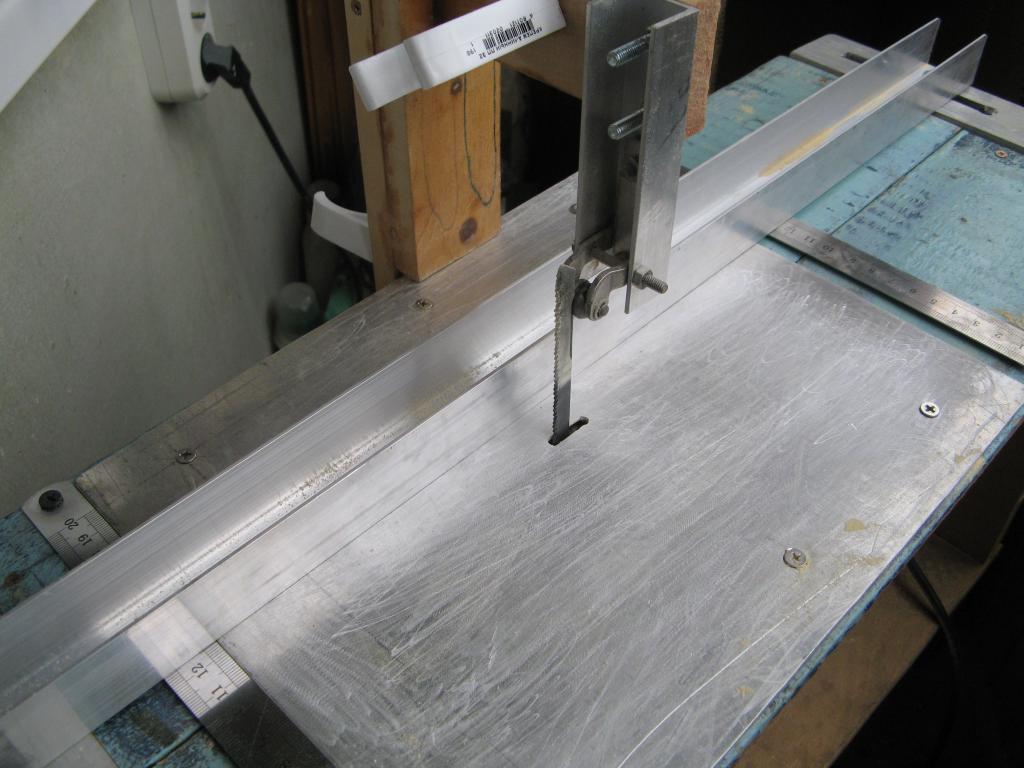

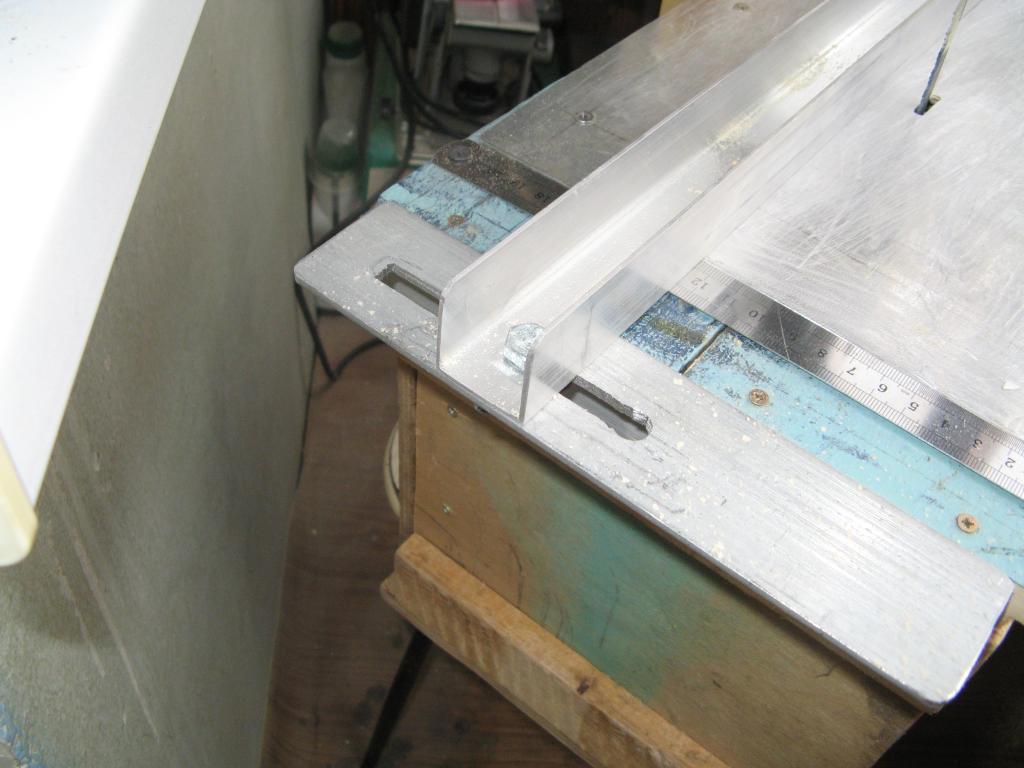

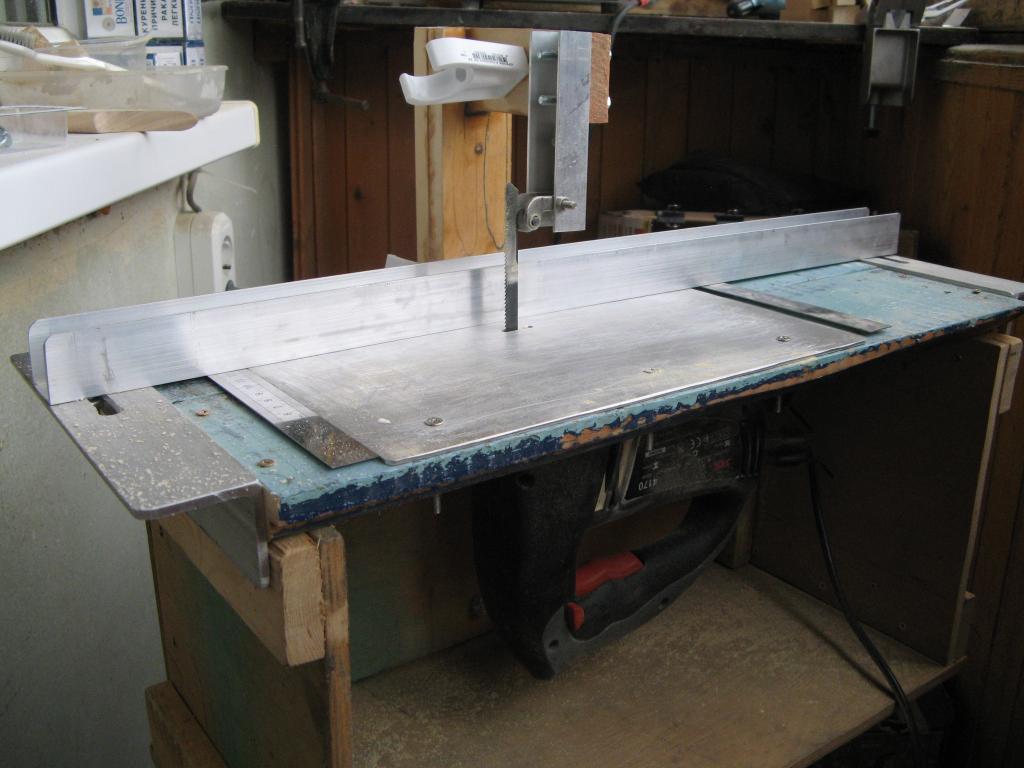

Немножко о работе с лесопилкой (см выше).
В целом с задачей справляется. Распускал доску абаши толщиной 25 мм. Липу немножко тоньше. Поликарбонат 4 мм вообще на ура.
Делал заготовки 15 и 20 мм, однако и 5 легко получается, если вдруг сэндвичи клеить вздумается
Однако есть нюанс. Лобзик пилит туда-сюда, то есть вверх-вниз. Зубья пилы направлены вниз, то есть в момент реза прижим заготовки идет к листу дюраля.
А вот когда обратный ход, то есть вверх, упирается только твоя собственная рука. которая должна еще прижимать к плите, к направляющей, и двигать.
А чтобы двигать, прижим сильный не сделаешь (не сдвинешь).
Вот и получается, что на обратном ходе заготовку норовит из руки вырвать. И чем толще заготовка, тем заметнее эффект.
Пробовал менять пилки, ставил с крупным зубом и заметным разводом - не помогает, очевидно, дело не в клине - а в прижиме заготовки к зубьям во время обратного хода.
Спасает очень медленная подача - порядка 10 см в минуту.
Тогда пилка снимает фактически пыль (которая замечательно втягивается пылесосом) - но тогда и рез получается очень ровный и заготовка не скачет.
Еще надо бы соорудить ножной выключатель. Заготовку ведешь двумя руками, выключать приходится... ну, понятно, третьей
И еще нюансы.
Лобзик недорогой, никаких противовесов не имеет, вибрирует. Вместе с ящиком и табуреткой, к которой ящик прикручен. Ну, само собой, если навалиться той же рукой, что заготовку ведешь, то конструкция в окно не выскакивает.
Разбираемость тоже не на высоте. Делал так, на скорую руку, принцип проверить. поэтому приходится отворачивать штук 6-8 болтов-винтов, снимать пилку (хорошо, верной стороной прикрутил
) и уж потом вынимать. Сборка в обратном порядке.
Резюме. Вариант при наличии лобзика очень бюджетный, результаты дает отличные. Для массового производства не годится. Для себя - для друзей буратинки резать - пойдет.
Если б повторить надумал, сделал бы стальную станину, и легкосъемность бы обеспечил.
Но заметно лучше от того не станет. А появятся деньги лишние - куплю ленточную пилу.
PS. А еще так удобно стало под лопасть пропил делать! Пока бока плоские, отклонения нет. Делаю два прохода, просто от руки, второй со смещением. 2 мм сразу готовы. Можно больше...
В целом с задачей справляется. Распускал доску абаши толщиной 25 мм. Липу немножко тоньше. Поликарбонат 4 мм вообще на ура.
Делал заготовки 15 и 20 мм, однако и 5 легко получается, если вдруг сэндвичи клеить вздумается

Однако есть нюанс. Лобзик пилит туда-сюда, то есть вверх-вниз. Зубья пилы направлены вниз, то есть в момент реза прижим заготовки идет к листу дюраля.
А вот когда обратный ход, то есть вверх, упирается только твоя собственная рука. которая должна еще прижимать к плите, к направляющей, и двигать.
А чтобы двигать, прижим сильный не сделаешь (не сдвинешь).
Вот и получается, что на обратном ходе заготовку норовит из руки вырвать. И чем толще заготовка, тем заметнее эффект.
Пробовал менять пилки, ставил с крупным зубом и заметным разводом - не помогает, очевидно, дело не в клине - а в прижиме заготовки к зубьям во время обратного хода.
Спасает очень медленная подача - порядка 10 см в минуту.

Тогда пилка снимает фактически пыль (которая замечательно втягивается пылесосом) - но тогда и рез получается очень ровный и заготовка не скачет.
Еще надо бы соорудить ножной выключатель. Заготовку ведешь двумя руками, выключать приходится... ну, понятно, третьей

И еще нюансы.
Лобзик недорогой, никаких противовесов не имеет, вибрирует. Вместе с ящиком и табуреткой, к которой ящик прикручен. Ну, само собой, если навалиться той же рукой, что заготовку ведешь, то конструкция в окно не выскакивает.
Разбираемость тоже не на высоте. Делал так, на скорую руку, принцип проверить. поэтому приходится отворачивать штук 6-8 болтов-винтов, снимать пилку (хорошо, верной стороной прикрутил

Резюме. Вариант при наличии лобзика очень бюджетный, результаты дает отличные. Для массового производства не годится. Для себя - для друзей буратинки резать - пойдет.
Если б повторить надумал, сделал бы стальную станину, и легкосъемность бы обеспечил.
Но заметно лучше от того не станет. А появятся деньги лишние - куплю ленточную пилу.
PS. А еще так удобно стало под лопасть пропил делать! Пока бока плоские, отклонения нет. Делаю два прохода, просто от руки, второй со смещением. 2 мм сразу готовы. Можно больше...
- sergei07
- Активный участник форума
- Сообщения: 1628
- Зарегистрирован: 17 фев 2011, 11:46
- Реальное Имя: сергей
- Откуда: г.Нальчик
- Благодарил (а): 5488 раз
- Поблагодарили: 7060 раз
Re: Инструменты и приспособления
Надо какой то регулируемый по высоте прижим с роликами делать, думаю не так сложно к готовой конструкции что то придумать.vdv писал(а): Лобзик пилит туда-сюда, то есть вверх-вниз. Зубья пилы направлены вниз, то есть в момент реза прижим заготовки идет к листу дюраля.
А вот когда обратный ход, то есть вверх, упирается только твоя собственная рука. которая должна еще прижимать к плите, к направляющей, и двигать.
- Рейтинг: 2%
-
- cabac
- Участник форума
- Сообщения: 76
- Зарегистрирован: 16 окт 2010, 23:25
- Реальное Имя: saulius
- Откуда: Мемель
- Благодарил (а): 30 раз
- Поблагодарили: 176 раз
- Контактная информация:
Re: Инструменты и приспособления

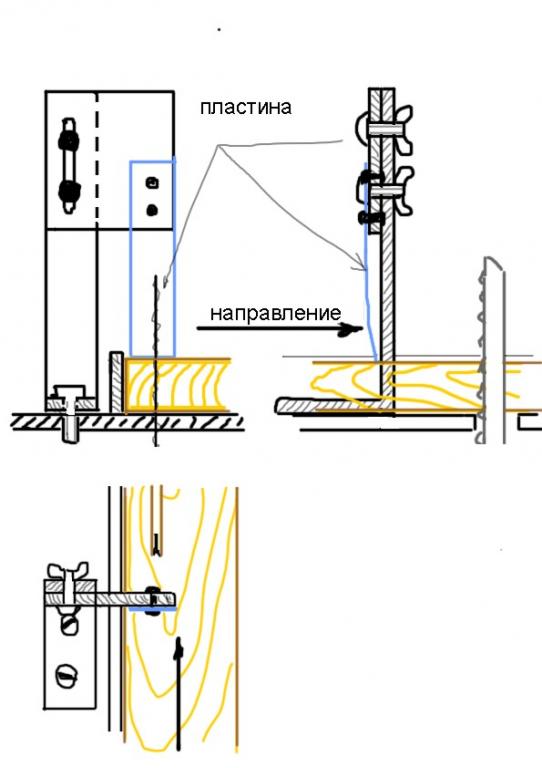

Не надо роликов. Самое простое, но очень эфектно - пластина из жесткои стали (0,5-1мм). Можно из старои ручнои пилы вырезать. Прижимает - назад не сдвинуть, в верх - пила точно не поднимет. Ставится перед и за пилои.
По быстрому черканул, может поимете...
По быстрому черканул, может поимете...
- Рейтинг: 2%
-
- vdv
- Активный участник форума
- Сообщения: 1426
- Зарегистрирован: 12 ноя 2011, 14:43
- Реальное Имя: Дмитрий
- Откуда: Самара
- Благодарил (а): 2827 раз
- Поблагодарили: 2533 раза
- Контактная информация:
Re: Инструменты и приспособления
не, ребята, прижим не пойдет. если зазеваешься и увеличишь подачу, рвет вверх с такой силой, что мама-не-горюй... пружина от cabac просто прорубит мягкое дерево миллиметра на три
Прижим с роликами можно сделать мягче. Можно вообще прижать каким-нибудь профилем, который, в свою очередь будет прижат роликами... Но! прижим этот должен обеспечить усилие килограмм в 50-80 (вспомним, при обычном пилении, держа лобзик в руке, мы противодействуем этой силе своим весом, навалившись на заготовку). А будет ли при таком прижиме заготовка скользить по основанию?
Задумался еще о том, чтобы зажимать заготовку в тиски и осуществлять подачу тисков... типа координатного стола для фрезера... и перестал думать, потому как категорически лучше не станет, пока работать можно, а для промышленных масштабов проще купить ленточную пилу или даже циркуляркой нарезать - ведь тогда можно распускать не 10-15 см, а всю доску сразу, и единственным минусом циркулярки останется большое количество отходов (рез широкий).
Прижим с роликами можно сделать мягче. Можно вообще прижать каким-нибудь профилем, который, в свою очередь будет прижат роликами... Но! прижим этот должен обеспечить усилие килограмм в 50-80 (вспомним, при обычном пилении, держа лобзик в руке, мы противодействуем этой силе своим весом, навалившись на заготовку). А будет ли при таком прижиме заготовка скользить по основанию?
Задумался еще о том, чтобы зажимать заготовку в тиски и осуществлять подачу тисков... типа координатного стола для фрезера... и перестал думать, потому как категорически лучше не станет, пока работать можно, а для промышленных масштабов проще купить ленточную пилу или даже циркуляркой нарезать - ведь тогда можно распускать не 10-15 см, а всю доску сразу, и единственным минусом циркулярки останется большое количество отходов (рез широкий).
Re: Инструменты и приспособления
Всем, доброго времени!
Чёйто тема захирела? Неужто все перачинным ножом и шкуркой обходятся.Ежели так то берите на вооружение, вот надыбал
http://www.koga.net.pl/forum/viewtopic. ... =37757/url" onclick="window.open(this.href);return false;
Не весь народ ещё деградировал, несмотря на сторания казаков-разбойников.
Всем удачи.
Чёйто тема захирела? Неужто все перачинным ножом и шкуркой обходятся.Ежели так то берите на вооружение, вот надыбал

http://www.koga.net.pl/forum/viewtopic. ... =37757/url" onclick="window.open(this.href);return false;
Не весь народ ещё деградировал, несмотря на сторания казаков-разбойников.
Всем удачи.
- Alonzo
- Участник форума
- Сообщения: 96
- Зарегистрирован: 24 мар 2012, 19:02
- Реальное Имя: Максим
- Откуда: Херсон, Украина
- Благодарил (а): 430 раз
- Поблагодарили: 414 раз
Re: Инструменты и приспособления
Вещь.luger писал(а): http://www.koga.net.pl/forum/viewtopic. ... =37757/url" onclick="window.open(this.href);return false;
Аж глаз задергался. Ща китайцы увидят и выпустят. А мы купим...
Re: Инструменты и приспособления
Alonzo писал(а): китайцы увидят и выпустят. А мы купим...

Одно скажу: За морем телушка - полушка(1/4 копейки), да перевоз пятачок!
Не знаю скоко у Вас гривна к юаню, а на рубель - штук семь залудят.
Типа рынок -

- vdv
- Активный участник форума
- Сообщения: 1426
- Зарегистрирован: 12 ноя 2011, 14:43
- Реальное Имя: Дмитрий
- Откуда: Самара
- Благодарил (а): 2827 раз
- Поблагодарили: 2533 раза
- Контактная информация:
Re: Инструменты и приспособления
по просьбе Питона ссылки на граверы:
сравнительно дешевый с комплектом насадок:
http://www.vseinstrumenti.ru/instrument ... br_eg-145/" onclick="window.open(this.href);return false;
а это... по цене холодильника:
http://paradox-ltd.ru/proxxon_equipment ... ot_50E.jaw" onclick="window.open(this.href);return false;
сравнительно дешевый с комплектом насадок:
http://www.vseinstrumenti.ru/instrument ... br_eg-145/" onclick="window.open(this.href);return false;
а это... по цене холодильника:
http://paradox-ltd.ru/proxxon_equipment ... ot_50E.jaw" onclick="window.open(this.href);return false;
- Рейтинг: 4%
-
-
- Активный участник форума
- Сообщения: 1421
- Зарегистрирован: 01 окт 2010, 21:41
- Реальное Имя: Michael
- Откуда: Рига
- Благодарил (а): 3706 раз
- Поблагодарили: 954 раза
Re: Инструменты и приспособления
Лучше сразу на 220 вольт брать, что бы к 12-ти вольтовой ещё блока питания не покупать.
http://paradox-ltd.ru/proxxon_equipment ... S230_e.jaw С патроном очень удобная штука.
Мне когда-то давно попался видеоролик, там кто-то из покупного использовал только рукав с цангой, или патроном. Пришпандорил к мотору через ременную передачу, и получилась весьма не дурная бормашинка. Профессиональные бормашинки примерно по такому принципу работают. Ременная передача нужна что бы при заклине фрезы в рукаве тросик не рвало. В качестве самого бюджетного варианта может сойти. Только обороты больше 5-8 тыс не советую делать, с фрезами могут быть проблемы.
http://paradox-ltd.ru/proxxon_equipment ... S230_e.jaw С патроном очень удобная штука.
Мне когда-то давно попался видеоролик, там кто-то из покупного использовал только рукав с цангой, или патроном. Пришпандорил к мотору через ременную передачу, и получилась весьма не дурная бормашинка. Профессиональные бормашинки примерно по такому принципу работают. Ременная передача нужна что бы при заклине фрезы в рукаве тросик не рвало. В качестве самого бюджетного варианта может сойти. Только обороты больше 5-8 тыс не советую делать, с фрезами могут быть проблемы.
- vdv
- Активный участник форума
- Сообщения: 1426
- Зарегистрирован: 12 ноя 2011, 14:43
- Реальное Имя: Дмитрий
- Откуда: Самара
- Благодарил (а): 2827 раз
- Поблагодарили: 2533 раза
- Контактная информация:
Re: Инструменты и приспособления
я тож так думал. А вот убедили взять с цангами - меньше биения, да и насадки все на два диаметра, под цанги как раз.Ikel писал(а):С патроном очень удобная штука.
сверлить же на 5000...

-
- Активный участник форума
- Сообщения: 1421
- Зарегистрирован: 01 окт 2010, 21:41
- Реальное Имя: Michael
- Откуда: Рига
- Благодарил (а): 3706 раз
- Поблагодарили: 954 раза
Re: Инструменты и приспособления
За не имением меньшего количества оборотов приходиться на 5 тыс. Дерево и поликарбонат хорошо сверлиться, не горят свёрла. На железки даже не пробовал такого шоуvdv писал(а):я тож так думал. А вот убедили взять с цангами - меньше биения, да и насадки все на два диаметра, под цанги как раз.
сверлить же на 5000...

Мне с цангами не понравилось. Иногда за минуту меняешь по несколько раз фрезы, хлопотно с ключом. Патрон руками закручивается-откручивается. Если у конкретного Проксончка смотреть, то там вопрос с биением решили очень хорошо. Судя по форумам на дремелях подшипник стоит дальше от патрона, и там биение - штука актуальная.
Вот на счёт рукава не скажу, пробовал его всего пару раз в плане эксперимента. Не проникся оным.
- vdv
- Активный участник форума
- Сообщения: 1426
- Зарегистрирован: 12 ноя 2011, 14:43
- Реальное Имя: Дмитрий
- Откуда: Самара
- Благодарил (а): 2827 раз
- Поблагодарили: 2533 раза
- Контактная информация:
Re: Инструменты и приспособления
а у меня даже и ключа нетIkel писал(а):Иногда за минуту меняешь по несколько раз фрезы, хлопотно с ключом. Патрон руками закручивается-откручивается.

Тоже рукой откручиваю-закручиваю...
Не поленился, достал старый фрезер (дешевенький который) - тоже руками вполне откручивается и закручивается. Хотя к нему ключ есть.
- Евгений 55
- Участник форума
- Сообщения: 357
- Зарегистрирован: 15 июл 2009, 22:02
- Реальное Имя: Евгений
- Откуда: Мурманск-Минск - Petah-tikva Israel
- Благодарил (а): 503 раза
- Поблагодарили: 281 раз
Re: Инструменты и приспособления

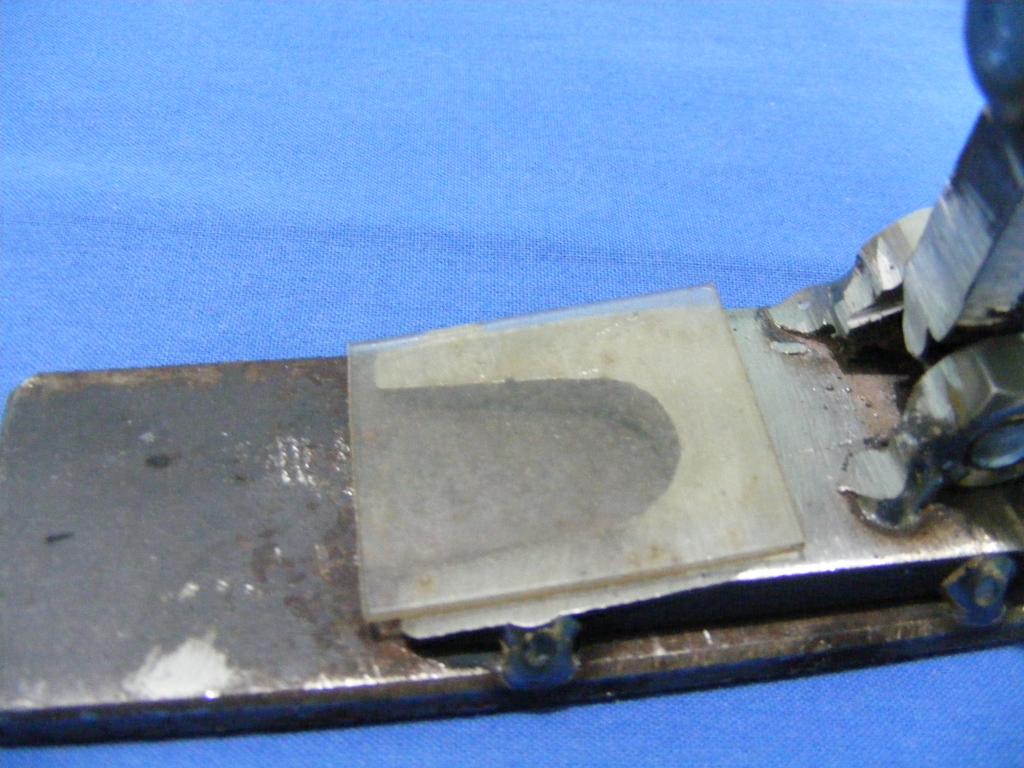

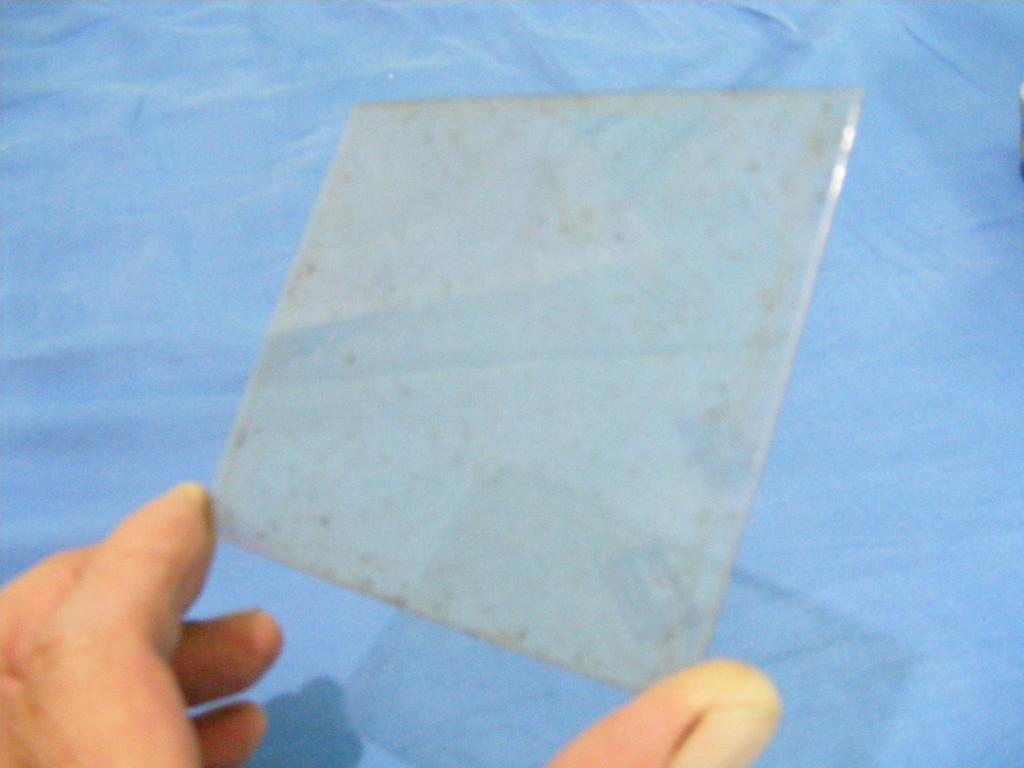

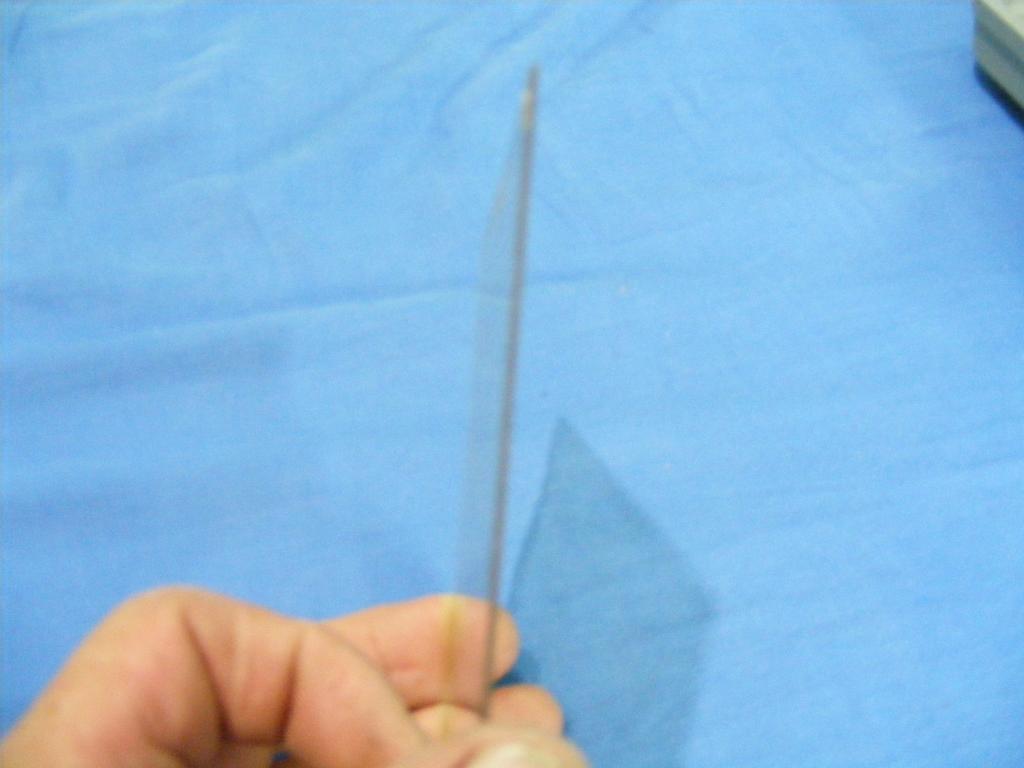

Вот соорудил для лопаток-ковшичком такую приспособкуНе из дерева как уже показывали а из отходов . пуансон -это вырезаная часть матрицы.Материал поликарбонат 1мм Защитное сьёмное стекло от электронной сварочной маски Без подогрева гнётся на холодную .струбцинка помогает
Продолжение ниже.
