[luresalmon]

BrodygaSPb
Олеги молодцы!! Вот достойный ответ Чембирлену!!! Теперь берегись рыба Бродяга вышел на объем

[abb]

Блок питания мощный. Моторчики то видать от стеклоочистителей на 12в.

[Андрей С]

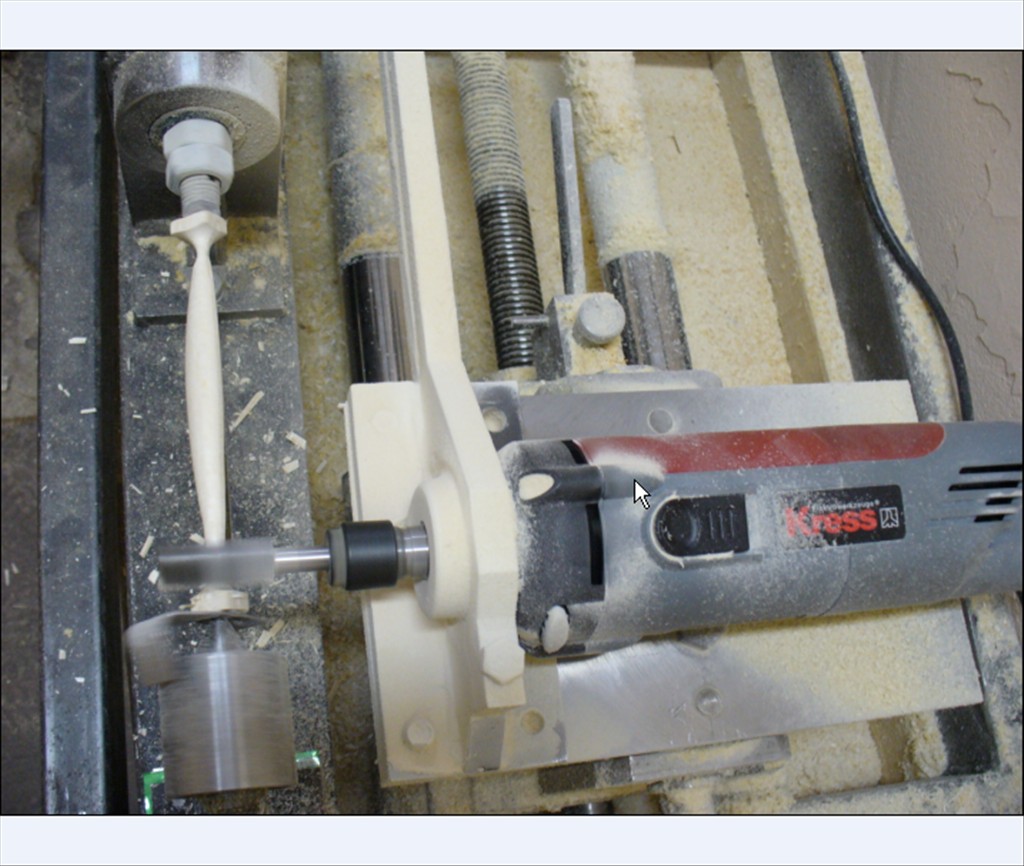

Олег, а что в качестве режущего инструмента на видео -фреза или абразив? Что за техника в качестве шлифовальной/фрезерной головки - бошевская прямошлифмашинка?
На прошлой неделе в магазине задержался у такой, обратил внимание на достойные обороты вала, прикидывал, не нужна ли мне такая? За те 11 секунд, что я думал над этим вопросом, ничего путного в голову не пришло, пошёл смотреть остальной ассортимент.
После просмотра твоего видео заподозрил,что нужна...

[BrodygaSPb]

Всем Привет!
Istars

Я бы сделал над режущей зоной откидной колпак и к пылесосу.Нужны кожухи на ходовые винты.Всюду,где есть смазка загерметизировать.

Со временем всё будет.
vitalyevich

Но есть один существенный минус - нельзя использовать некурящим...

abb

Блок питания мощный. Моторчики то видать от стеклоочистителей на 12в.

Они самые.
luresalmon

Олеги молодцы!!

Андрей С

фреза или абразив? Что за техника в качестве шлифовальной/фрезерной головки

Фреза.

[domowoi]

Привет всем!
Апарат хороший слова нет.Но я бы сделал компактней в виде тропеции..
Так как место мало занимает.

[~KeP~]

а я пока что черчу вертикальный станок(заготовка и макет воблера находятся друг над другом) скоро перейду к трехмерной модели. у меня ко всем вопрос - какие моторчики использовать? из какой-хоть категории и где их можно повертеть, посмотреть, купить? шуруповерт вариант - но что то мне не хочется) да, и в механизме крепления заготовки обычно какие детали используют? чтобы заготовка непроворачивалась и была легкосъемной

[piton2]

В качестве суппорта часто используют зажимные патроны электродрелей, центра можно заменить строительным конусом-отвесом, рассверлив его со стороны основания и нарезав резьбу. ЭД в подающеи узле- Можно использовать от стеклоотчистителей. Нужно смотреть их характеристики - может быть удастся подобрать что-то подходящее с приличным крутящим моментом (без редуктора) и для привода режущего узла (фрезы). Как говорится - возможны варианты.

[saw]

В качестве суппорта часто используют зажимные патроны электродрелей...

Может быть шпинделя?

[piton2]

Может и шпинделя, даже скорее всего. Суппорт - это вроде тот подвижный узел, на котором резцы крепятся. Звиняте, если что напутал - станки изучал некоторое время еще в начале 80-х, когда на заводе работал

[domowoi]

Привет всем!
Я бы примерно так зделал.

[domowoi]

Привет всем!
Еще хочу дополнить\двигатель на подачю и на модель\заготовку желательно
с редуктором и чтоб 2 . 3 скорости если это будут то можно вобы резать и из
тверже материала.На фрезу пойдет от100ватт высокооборотестый от6000 т\об
и выше.Причем чем выше обороты тем меньше двигатель.Фрезу можно установить
дисковую а можно иметь и три устонавливаемые на спец площадке и заменяемые.
Например= вы вырезали воб любой из двух фрез но они не вырежут канавки а если
поставить вертикально фрезу малого деаметра исчитывающее с маленьким шареком
то можно резать и конавки.Но это только тому кто заинтересован.

[BrodygaSPb]

domowoi

Еще хочу дополнить\двигатель на подачю и на модель\заготовку желательно
с редуктором и чтоб 2 . 3 скорости

Нужна плавная регулировка 40-80 об/м.

На фрезу пойдет от100ватт высокооборотестый от6000 т\об
и выше.

1-1,2 кВт, 20000-26000 об/м. Боря а где ты планируешь всю эту архитектуру заводить? Я разок попытался это сделать в квартире-чуть лицо не разбили.

[domowoi]

BrodygaSPb
Да я с тобой согласен.Но настроить можно дома арезать дома точно не дадут.
Да еще если по моей схеме то вероятно на вилке нужно сделать противовес т.к
вес двигателя и т.п.будет давить на модель чтоб регулировать можно было.
И я прикинул что ящик будет гдето 300\350х350 при длине воба 150х200см.

[domowoi]

BrodygaSPb
Привет всем.
Хочу дополнить что в этой конструкцыи нужно вывести под нуль четыре точки
всего.

[domowoi]

Привет всем.
Я в верху ошибся 150х200мм а не в сантиметрах

[~KeP~]

в качестве двигателей выбрал РД-9 с реверсом, схема подключения есть в нете. все необходимые параметры известны, перешел к трехмерной модели и созданию чертежей) ) с шаговыми двигателями повременю, будет желание - в будущем сделаем ЧПУ, благо знакомые электронщики и программеры есть.

domowoi
Тоже сейчас думаю над вертикальной фрезой и малюсеньким счетчиком, но тут много подводных камней... зато если получится, можно сразу вырезать точнейший воблер, допуски будут минимальны

[domowoi]

~KeP~
Привет всем!
Повремени с чертежами маленько.Чертежи делают с готового
апората.Сначало создают его.А двигатель средуктором а реверс укаждого есть.
Все зависет от подключения.Вся морока в подгонке деталей.

[~KeP~]

domowoi
Я собираюсь основные несущие элементы станка заказать у дружбана на заводе, соответсвенно чтобы они их выточили нужны чертежи)) конечные чертежи станка конечно будут сняты после сборки, отладки и настройки.

[55rus_JOVAN]

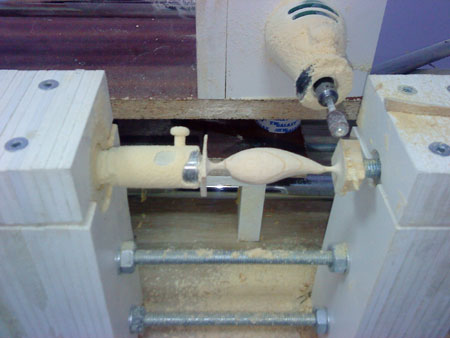

Вот тут http://foto.rambler.ru/users/rossi_0912" onclick="window.open(this.href);return false; ... /47908465/ мой копировальный "станок".
Хотя больше похоже на автоматическую ручную приспособу. Подача коретки с фрезой и трассером происходит вручную. Фото прошлогодние. Бормашинка заменена на ручной фрезер. Производительность оч сильно увеличилась! Если на изготовление буратинки из березы, размером 5,5 см уходил час, то теперь 15 минут. Про липу и абаш - еще быстрее. Точностью изготовления копий доволен - до десятых. Полагаю для такого "станка" очень хорошо. Озадачился стружко-пылеудалением. Ставить шланг от пылесоса на верхнюю, качающуюся часть, где находится фреза и трассер пробовал - дельного ничего не получилось. Стружку конечно удаляет, но... трубка со шлангом, как бы это правильно сказать - дают инерцию и раскачиваются - на буратине получаются пропилы... Поэтому решил делать крепление короба для пылеудаления на станине. Как? Пока сам извилины напрягаю...
Хотелось бы конечно автоматическую подачу на коретку, но ума и знаний не хватает.

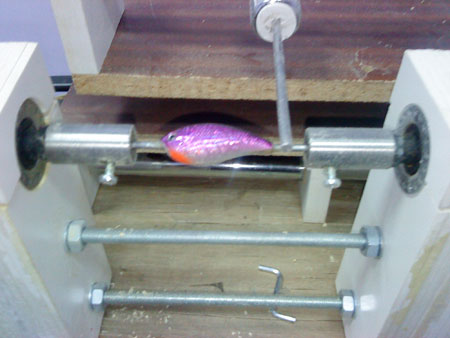

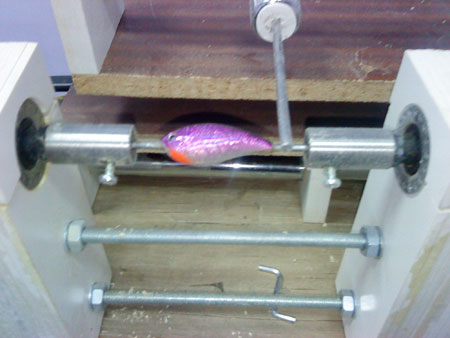

Н фото - безродный китаец за 50 р который вообще не имел ни какой игры. При попытке провести его в ванне - срывался в штопор и вылетал из воды. При медленной проводке - тащился как бревно.
Его клон из сосны, не огруженый, имеет игру, правда заглубление не больше 20 см.

[egor2009]

Заказывать мона???

[55rus_JOVAN]

на "станок" или заготовки?
