Инструменты и приспособления

[amati]

piton2

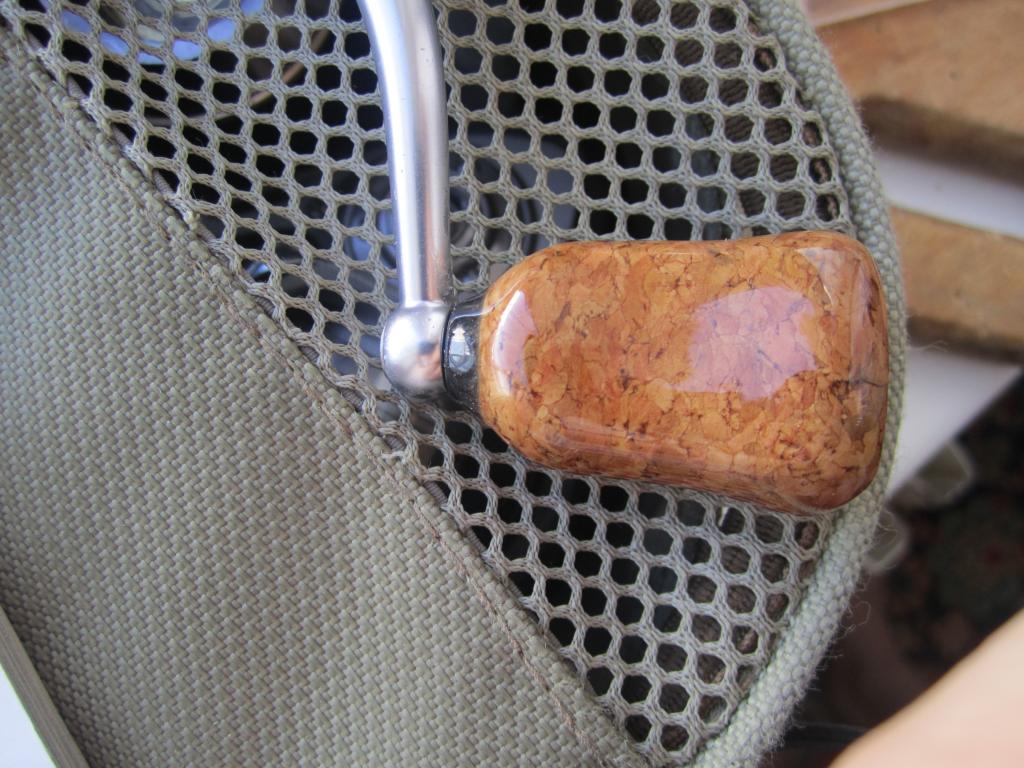

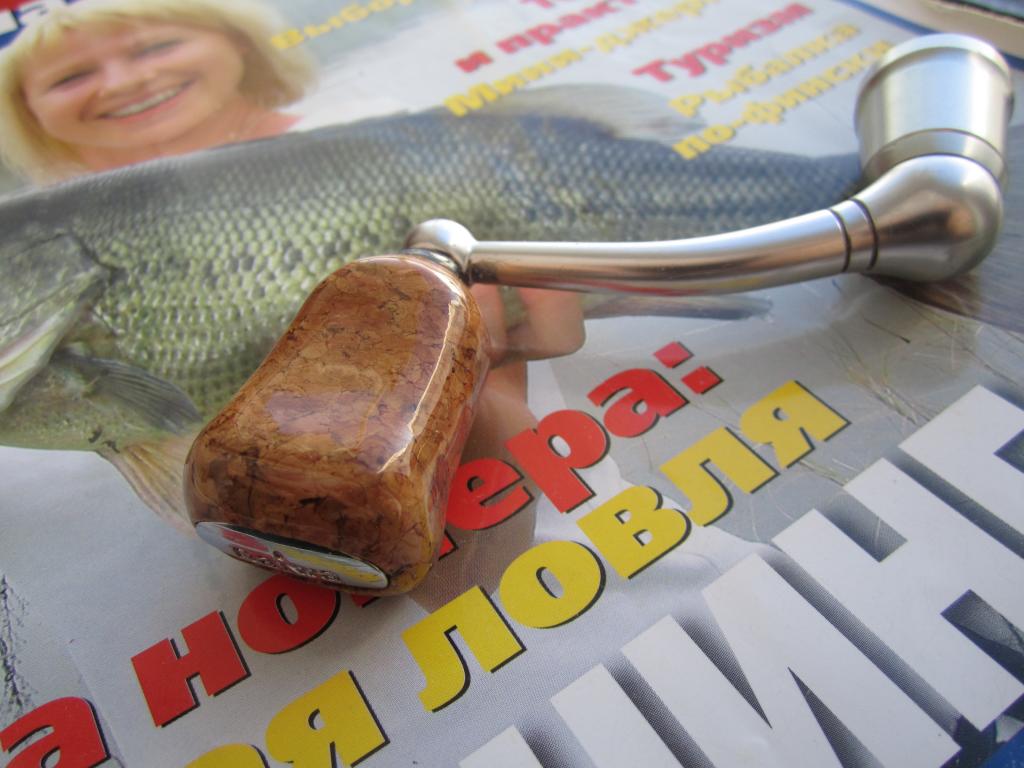

Напоминает стульчик режисёрский! Хорошая идея и решение! Я вот тоже решил немного отвлечься , пробке от шампанского вторую жизнь подарил .

[piton2]

piton2
Напоминает стульчик режисёрский! Хорошая идея и решение![/attachment]

Сергей, складной стульчик (следующий мой "мебельный" проект) делается по весьма похожей схеме. А описание стола брал отсюда : http://www.norstar.ru/mebel-svoimi-ruka ... -stol.html" onclick="window.open(this.href);return false;
Правда начинал с другой конструкции, но не смог найти (точнее, не смог найти поблизости - даже обрезанные "в размер" детали везти в общественном транспорте та еще каторга) ни девяти, ни двадцати миллиметровую фанеру. Поэтому в голове все по перепуталось. Кстати, из-за того, что не смог найти штифты с цилиндрической головкой фиксируемые шплинтами

, узлы соединения ( точнее 2 узла - решил для начала посмотреть, как эта конструкция будет себя в эксплуатации вести) сделал так: в ножках и рейках просверлил отверстия 10 мм, вклеил куски алюминиевой трубки , через эти трубки и проходит винтовая стяжка М8. Все меньше будет разбиваться деревяшка об резьбу.

[piton2]

Тест пилок для электролобзиков http://www.master-forum.ru/rigging-tests?Id=1464" onclick="window.open(this.href);return false; . Без выводов. Типа каждый для себя делает. Я сделал такой: даже самый продвинутый инструмент с кривыми расходниками будет работать ничуть не лучше китайского нонейма.

[egor2009]

Прошу прощения, влез не по теме. Это сообщение для
Chip , может ещё кому пригодится...

Вот такой маркер.

[Slawich]

влез не по теме.

След на вобе оставил-значит в рамках темы.

[силкер]

Прошу прощения, влез не по теме. Это сообщение для
Chip , может ещё кому пригодится...


Егор, подскажите, надпись маркером наносите по краске или по финишу? Нашел,купил, а по Э-тексу мажет. Хотел между слоями надпись сделать...

[piton2]

Егор, подскажите, надпись маркером наносите по краске или по финишу? Нашел,купил, а по Э-тексу мажет. Хотел между слоями надпись сделать...

Пока Егор собирается ответить вставлю свой грошик: по эпоксидке и ее производным хорошо работает маркер для CD-дисков ( у меня самый запростецкий из Компутерного Мира). Только нужно дать надписи высохнуть. Можно попробовать в чертежную тушь капнуть пару капель лака и писать чертежным пером. Вот только не в курсе: а чертежные перья ноне вообще существуют в природе или нет - меня завалялось пара фих знает какой дремучести.

[luger]

а чертежные перья ноне вообще существуют в природе или нет

Таки, да! В наличии и под заказ http://arthobby-shop.ru/index.php?optio ... &Itemid=47" onclick="window.open(this.href);return false;
И ещё всякой полезности.

[oplot]

Есть такая штука, которая пришла в замен чертежному перу (и довольно давно) - рапидограф http://ru.wikipedia.org/wiki/%D0%E0%EF% ... 3%F0%E0%F4
Чертежное перо это рейсфедер, ученическое перо- это разновидность калиграфических перьев, есть еще плакатные, в начале 90-х плотно занимался пром. графикой, и в то время лучшая тушь была китайская

[willi]

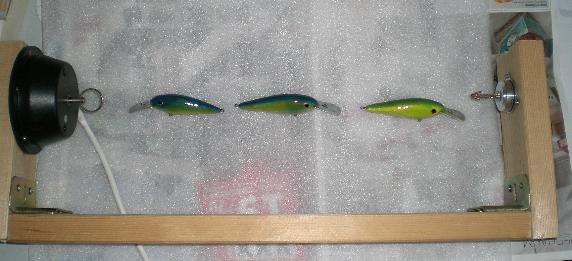

созрел и я на изготовление СУШИЛКИ!
учитывая ленность и наличие полного отсутствия не нужного пластика или алюминия - пошел по пути наименьшего сопротивления
зачем делать барабан, если можно зацепить один за другой скрепками, получаем - цепочку из вобов, модель - по мотивам олеговича (70мм) - 3 штуки - мне достаточно

основание - доска 50см, стойки доски по 15см

2. это подшипник со старого жесткого диска с компа (разобрал как-то - красивый, думаю авось пригодится - пригодилось )
1. это моторчик от дискошарика - дети выросли, им он уже не нужен - хотели выбросить ( точно не знаю, но около 10ти оборотов в минуту)


PS: лучшее - враг хорошему!
можно и на струбцинках, и таймер на отключение и, и, и.... но меня устраивает 50см. мой стол чуток шире - 60, батарея почти 50см, можно поставить на попА (вертикально) основа широкая, я делаю лишь для себя поэтому 3шт. вобов в одной партии - это стандартное количество.

[Alonzo]

3 штуки - мне достаточно

Если обе стойки оснастить струбцинами, а основание убрать - можно раздвигать на длину.... стола, например.

[vdv]

Некоторое время назад отписывался по поводу изготовления пресса для лопастей.
В качестве которого использовался держатель для болгарки.
Если помните, еще и комплекты матрица-пуансон съемные и стандартизованные.

Сегодня поутру штамповал новые седловидные. Пришлось делать новую матрицу, прежние не пошли...
Нарезал кругляков... сделал партейку...
Немного порасстраивался, что два десятка прежних пропадут... а потом взял, да и перештамповал их под новую форму! И не отличишь!

Это был скромный этюд, посвященный унификации и стандартизации.
Таки есть в них смысл, ага.

[Yaroslavik]

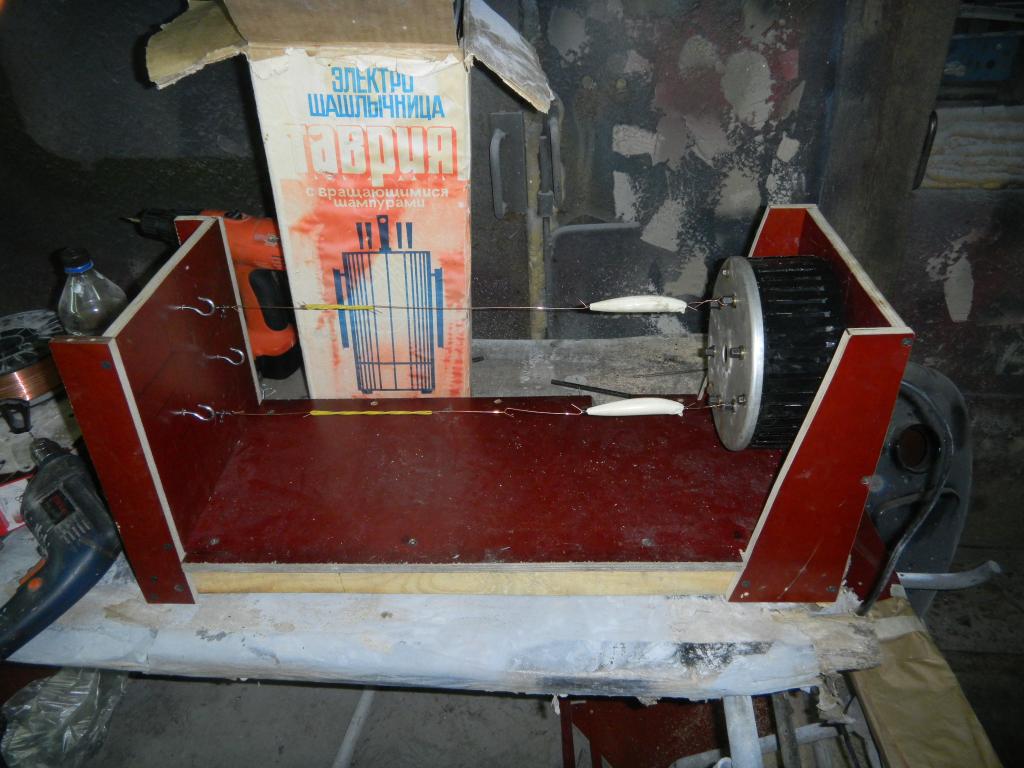

Здравствуйте,вот тоже соорудил сушилку из электрошашлычницы,мож кому сгодится,питание 220 В.

[Stekloduv]

Здравствуйте,вот тоже соорудил сушилку из электрошашлычницы,

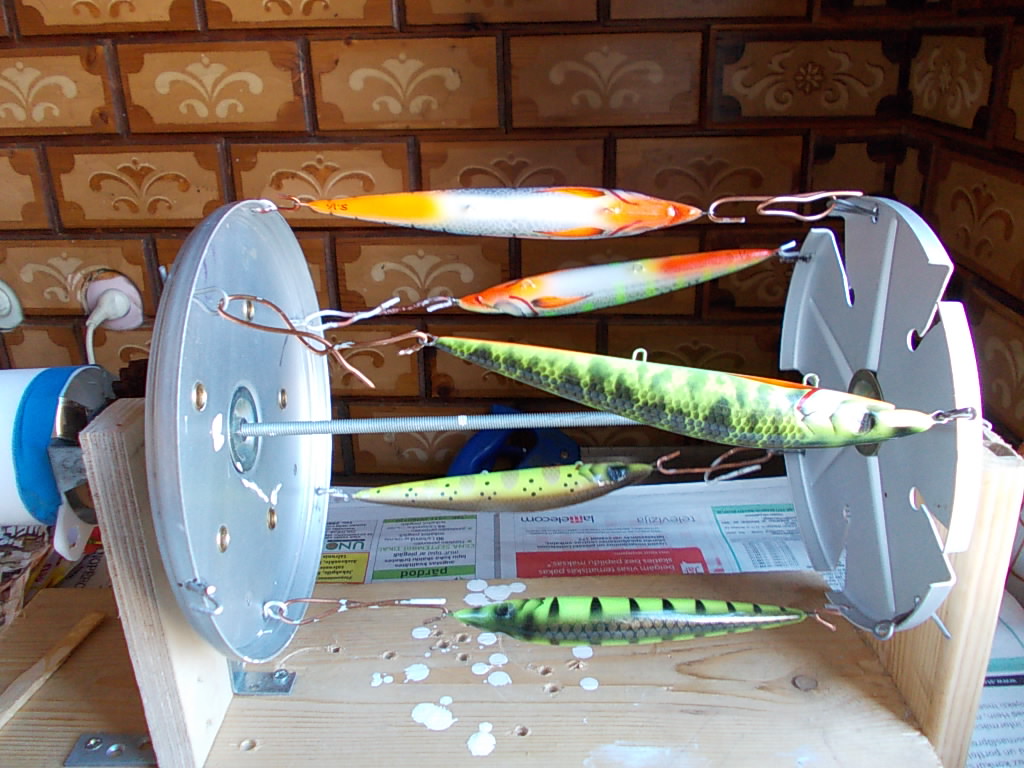

Игорь, что-то я не въехал ... а как второй конец крутится? Или ты думаешь, что резиночка будет пол суток закручиваться и не лопнет? Да и вообще резинка-лишний элемент (если жёлтенькая это она). Да и главное... колесо ты не использовал Все эти ролики можно выкинуть, взять только двигатель, типа так: шашлычница такая-же....

А если так как у тебя , то в другом конце так-же нужно ставить подшибник ...ну и без всяких мягких элементов.

[Yaroslavik]

Игорь, что-то я не въехал ... а как второй конец крутится? Или ты думаешь, что резиночка будет пол суток закручиваться и не лопнет? Да и вообще резинка-лишний элемент (если жёлтенькая это она). Да и главное... колесо ты не использовал Все эти ролики можно выкинуть, взять только двигатель, типа так: шашлычница такая-же....


А если так как у тебя , то в другом конце так-же нужно ставить подшибник ...ну и без всяких мягких элементов.[/quote]
Резинка стоит для натяжки,будет заменена на пружину,а вращается за счет вертлюжка,есть на фото,но тюнинг проводить все равно буду,есть варианты,с Уважением .

[vdv]

Главный минус этих конструкций в том, что воблеры вращаются только вокруг своей оси. В итоге чем толще воблер, тем больше шансов, что эпоксидка стечет на эту толстую часть.
Правда, видел такое и в видеороликах, да и Володя тоже не стремится обеспечить качание воблера - возможно это и не критично?

[Slawich]

Здравствуйте,вот тоже соорудил сушилку из электрошашлычницы,мож кому сгодится,питание 220 В.

Игорь!У тебя ведомая часть глухая!Володя правильно отметил-должна тоже вращаться.А,чтобы небыло наплавов,заготовки крепить внвклон,а не паралльельно основанию.В этом случае она периодически будет вверх-вниз головой(хвостом).Впрочем,Стеклодув уже писАл про этот нюанс.

[Stekloduv]

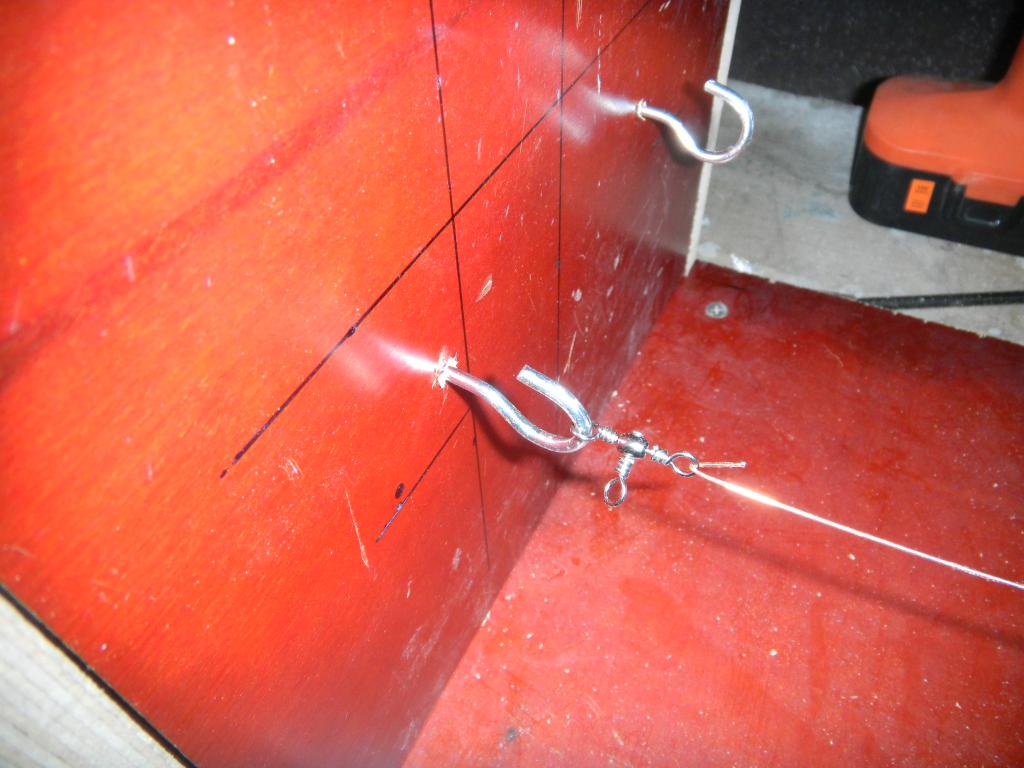

Резинка стоит для натяжки,будет заменена на пружину,а вращается за счет вертлюжка,есть на фото,

Да видел я этот вертлюжёк.... сомневаюсь что он будет работать, резинка быстрее закрутится, да и пружинка не нужна , нужно жёсткое крепление, лучше всего мягкой проволокой натягивать (в пошаговых ... показывал)

Добавлено спустя 8 минут 47 секунд:

Правда, видел такое и в видеороликах, да и Володя тоже не стремится обеспечить качание воблера - возможно это и не критично?

Потому что в отличии от тебя Дима, не высасываю проблему из ничего ну если есть сомнения, сделай одно колесо большего диаметра другое меньше (и будут тебе во всех плоскостях крутится), и будет твоей душе спокойствие

[Slawich]

а вращается за счет вертлюжка

Не понимаю,чем вертлюг в данной конструкции может помочь?Если бы крепление было осевое,может,и прокатило бы.А так-для рыбы зонтик.Натяжки всё одно перекрутятся.Игорь!сам то пробовал вертеть на этом?

[vdv]

ну если есть сомнения, сделай одно колесо большего диаметра другое меньше (и будут тебе во всех плоскостях крутится), и будет твоей душе спокойствие

Так и сделал с самого начала, спокойствие обнаружено и успешно используется. В одной плоскости крутить даже и не пытался, возможно и работает... Но застрахованная ворона куста не боится!

А из конструкций такого типа, когда колеса нет, у Вилли получилась оптимальная. Повесил, натянул, спокойно мажешь - ничего не мешает... Компактная, колпак от пыли легко соорудить...

[sergei07]

сам то пробовал вертеть на этом?

Согласен, включи и все увидишь сам, песня есть такая:" ты все поймешь и все увидишь сам".
