Воблер своими руками (2)Архив

[TroutFighter]

Приветствую всех у кого вместо извилин LV 1, Абаши, пропинат, эпоксидка и всякие другие воблеровые прибамбасы!

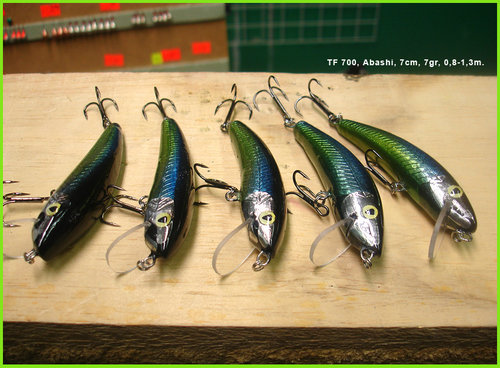

Последние фото из мастерской.
Параметры на фото.
Видео здесь: http://www.striborg.ee/viewtopic.php?f= ... 42#p164642
Удачи в стругании!

[Аркадий]

Лить лопасти из пробионата (подбор нужного пластификатора в материале) не так и легко, нужно спец-оборудование. Сами формы для литья очень дорогие , моделирование и изготовление их, стоит дорого. Год назад вел разговор о лопастях НК-23 с производителем, но остановила цена. Пока подожду

Вот вам пистлет для горячего литья под давлением за 45 т.руб. http://www.vfmspb.ru/eekstruder1.htm" onclick="window.open(this.href);return false;
Алекс не парься ты, на каждом производстве сейчас сидит узбек и делает модели например ван акриловых (как у моего товарища на производстве), а год назад этот узбек кроме лопаты ничего не держал, надо формы найди рисонок в интернете , что бы правильно литники сделать и синька с дримелем (при твоей то работоспособности и руках, делать там нечего, дримель у тебя есть, а большетам ничего не надо)

Добавлено спустя 5 минут 28 секунд:

Вот за это спасибо, а все остальное это только ваше ИМХО(вот опять абревиатура ). Я никого учить не собираюсь и, вообще, вроде уже договорились закончить перепалку. Про ФАК - забыли и проехали, кто понял о чем я говорил - те идею оценили. Вам самим-то не обидно, что полезная информация безвозвратно тонет? Почему же не разжевать для новичков непонятные моменты? Конечно если тут собрались только рыцари короля Артура - то другие плебейские мнения будут не ко двору. Как пришел, так и уйду - делов то! Видит бог, не ожидал такой бури в стакане!

Тут если постараться все можно сократить до 10-15 страниц, а то как у Льва Толстого пока читаешь, уже воще нить рассуждения теряешь, что , зачем , почему?? А тут оказывается о изготовлениии воблеров? или мелкосерином производстве кустарном?

[piton2]

И так далее. Ну что, энтузиасты есть?

Не-а. Вот на скорою руку слепил прошлую страницу (Одну!!!, без фоток! Прграмму для создания pdf не нашел даже -пдф архитект в бесплатной версии большая лажа) из версии для печати. А pdf потому что по идее единственный вменяемый стандарт поддерживающий изображения ( ну и еще Djvu)

Пример формовка лопастей из поликарбоната.pdf

(23.36 КБ) 973 скачивания

Извиняюсь за оффтоп

[lnklnk]

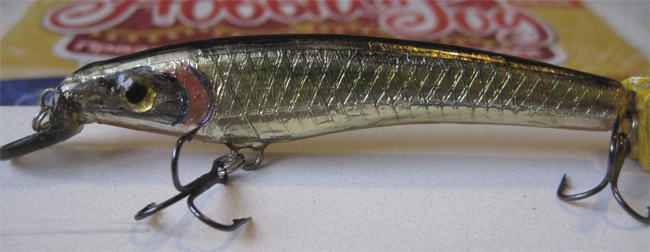

Пока еще мой айпишник не заблокировали Вот еще пара работ. Первый классика - ничего особенного.

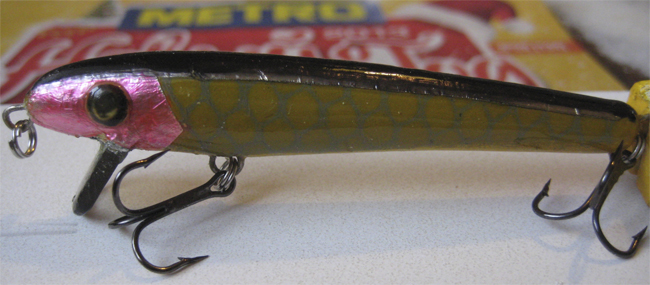

Очень понравилась форма воблера, которую тут предложил alex 78 и даже где-то выложил шаблоны. Понравилась игра у таких буратин, красиво плавают, виляют хвостиком, при этом голова на месте. Вроде так учили. Сделал по его мотивам сразу несколько штук. Вот один из них.
ППУ 8см, примерно 7 гр.оба.

[sergei07]

*материалы для лопастей

А почему просто не ввести эти слова в поиск. Кое что по нему найти все таки можно.

http://www.striborg.ee/forum/search.php ... 1%81%D0%BA" onclick="window.open(this.href);return false;

[lnklnk]

TroutFighter, очень понравилась игра ваших вобов. Можно их ТТХ -размер, масса, материал.

[TroutFighter]

Founder75:

Вы учились 10 лет в школе, потом 5 лет в институте, а тут хотите пройти всё экстерном за 2 дня?

Константин, это (что Алексей написал) справедливо. Надо видеть в своих работах недостатки, даже тогда, когда они совсем незаметны. По моему, мастер перестает быть мастером, когда начинает почивать на лаврах. До тех пор, пока мы совершенствуемся, до тех пор мы развиваемся и этот процесс бесконечен. Я когда смотрю на первые свои воблеры, сделанные 4-5 лет назад, то кроме слова "порнография" на ум ничего не приходит. Если будете пользоваться советами мастеров отписывающимися здесь на Striborge, то рост (быстрый рост) не заставит себя долго ждать. Здесь можно сказать - большая энциклопедия-форум.

Добавлено спустя 2 минуты 33 секунды:

Можно их ТТХ -размер, масса, материал.

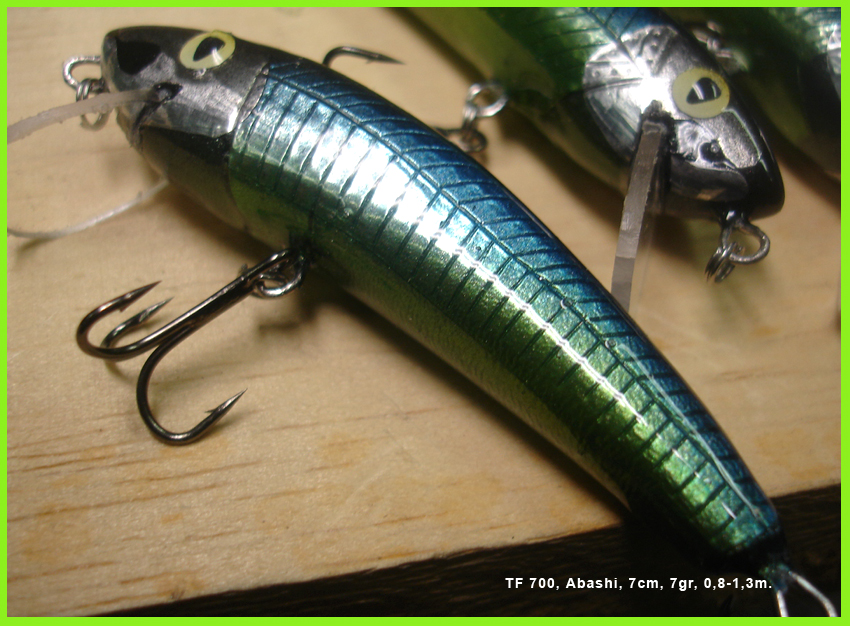

На фото все есть: Абаши, 7гр, 7см, огрузка за "лопатой" и центральной петлей.

[piton2]

lnklnk
Посмотрите на предмет копирования ( т.е. на фото "щепок" Алекса) еще раз: сами заметите какую толщину относительно прочих частей тела имеет "хвост" - толстоват у вашей реплики хвостик получился, раза в два, наверное. Ну, и не знаю как в ваших водах, а у нас ... на прудах , "голая" блестяшка (т.е фольга с накаткой) пользовалась успехом только у мальков самую малость больше самого воблера. Пришлось "прибивать" блеск фольги нанося слой тонированного акриловой краской лака. Самая простая и между тем симпатичная накатка по фольге у меня получилось корпусом часовой отвертки ( в принципе сойдет любая цилиндрическая деталь со "злой" накаткой от скольжения).
А, вспомнил! Олегыч свои щучьи шэды из конструкционного пенопласта покрывает слоем эпоксидки ( тут наверное лучше подогреть саму смолу, чем корпус - чтобы уж точно не "потек"), иначе жизни тому воблеру будет до первого шнурка, который превратит его в мочало.

[Аркадий]

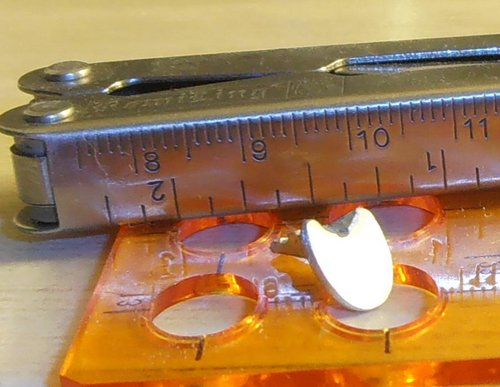

Петр вот купил новый Т образный профиль 40 мм шириной и 2,5 толщиной, сделал впуклую лопату (на фото не смог отобразить) разметил с помощь трафарета купленного в Окее в Гранд-Каньене, разметил чертилкой сделанной из старого сверла, сразу ту часть что в воблер уходит не отрезал, дабы зажать в тиски и дримелем под лупой уже десятки от мм ловил, очень просто быстро и удобно.
Потом мелкой наждачкой, ушло около часа на всю радость.
да центральную линию до работы первым делом размечай, она у тебя как базовая будет , потом наджачкой сотрешь, размечай штангелем от боков можно одинаково возьми, иначе потеряешь ориентир , я пару раз не сделал,теперь думалю как под петли размечать и т.п.

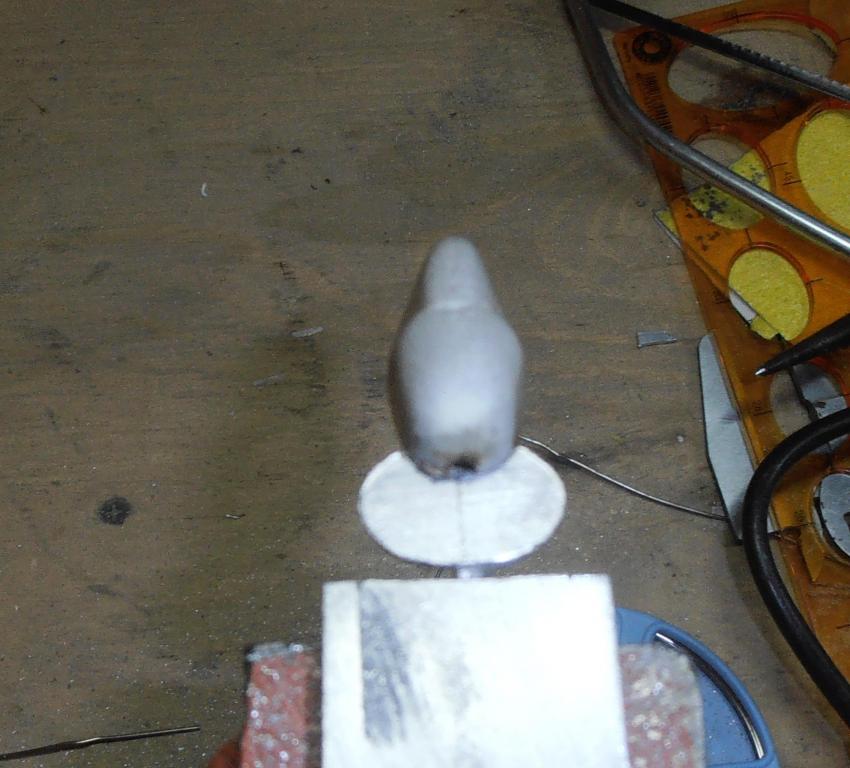

процесс изготовления еще одной лопаты

[lnklnk]

Спасибо, Петр за подсказки! Я брал готовый трафарет, тут он выкладывался в виде фото распечатки с компа с большим количеством повторов на фоне бальсы. Странно, но на фото мои вобы выглядят хуже, чем живьем. Может блеска на них и правда многовато(эксперименты с фольгой), но ведь и блесны имеют значительный блеск, а щук на них клюет. Пока еще толком не знаю, что надо нашим Плещеевским рыбам. Лето покажет, мне надо еще лодку(картоп) доделать, а там видно будет. Кстати, толщина моего воба 8-9мм(на бальсе, на фото была надпись 8мм), а вот хвостик на фото Алекса и правда тоньше.
Вобы я тоже пропитываю эпоксидом. Два раза, потом грунтовка, окраска. Кстати, в реале фольга не голая, по ней маркер развезен, черный с желтым(копченая, точь в точь шпрот ).
Вот меня ругают за критику своих работ, а вы ведь тоже весьма критичны к своему творчеству - и ничего! Между прочим, с моей, не профессиональной точки зрения, ваши последние работы стали заметно солиднее, зачетнее. Конечно главное, чтобы рыбы оценили.

[SergeiS]

Сергей да сотрите все мои сообщения и делов то

Спасибо, интересная идея. Насчет врагов, уж не знаю с какими мельницами вы войну ведете.
Только я пойду другим путем, бороться с причиной а не со следствием.
Следующие семь дней все ваши сообщения будут проходить обязательную премодерацию. Профилактика, знаете-ли.

[vdv]

ой. спасите... помогите...
Вот ведь говорил мне дед: "Брось ты эту кисточку, вон, смотри, какой напильник красивый!"

Грунтовал себе спокойно все воблеры окунанием. Потом из баллончика. Потом аэрографом даже попробовал.

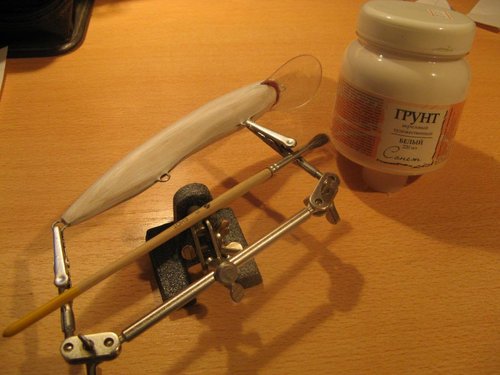

А вот сегодня купил акриловый грунт...

ЧТО ЭТО???

От кисти остаются жуткие полосы. Ну допустим, это пока только первый слой, еще пара слоев - и все побелеет. Но поверхность-то будет неровная!
Что я не так делаю (не считая того, что вообще взялся за кисточку)?

грунт, вроде, свежий, консистенция - жидкая сметана, ну, как любой лак, краска, в которые окунал раньше...
Поверьте, не прикалываюсь - крашу кистью третий раз - один раз косяк покрасил (до середины), потом слани на лодку - и вот там все получилось. Наверное, потому что фанера и сама неровная.
А, нет, вру - еще лодку красил. там тоже полосы были, но мне это было до лампочки.

[andrucka]

Дима (ВДВ), надобность в НК лопости. Очень хочу НК лопость размером больше 21,5. Метериал-пропионат, других вариантов не рассматриваю.

по вашему опыту, какой размер в плюс сторону оптимальный? заказывал себе форму +30% и -30% к размеру.

[founder75]

ой. спасите... помогите...

Дмитрий, а может быть стоит его слегка разбавить и наносить более тонкими слоями? Мне кажется, что стоит попробовать немного грунта отлить в другую емкость и слегка разбавить водой и посмотреть как он после этого будет наноситься. Чем жиже состав тем он ровнее ложится.

[domowoi]

Привет всем!
Вот читал форум и проблема сделать форму под лопатку,подумал а нельзя ли сделать форму типа сендвичь.взять 3листа алюминеева,все три согнуть
если нужно,по форме лопасти,а в средней вырезать дыру, по форме лопасти.По краям просверлить отвестие под болты,напровляющие и т.п.
В форму ложишь разогретую заготовку,моленько толше средней пластины, сдавливаешь,остужаешь.Вместо люминия пойдет мягкий дюраль.
Это все что придумал я,можеть пригодится кому.

Аркадий ты не прав,по профелю можно сточить среднюю,идаже овальную сделать,только верхнюю нужно обжать по профелю.

[Аркадий]

Привет всем!
Вот читал форум и проблема сделать форму под лопатку,подумал а нельзя ли сделать форму типа сендвичь.взять 3листа алюминеева,все три согнуть
если нужно,по форме лопасти,а в средней вырезать дыру, по форме лопасти.По краям просверлить отвестие под болты,напровляющие и т.п.
В форму ложишь разогретую заготовку,моленько толше средней пластины, сдавливаешь,остужаешь.Вместо люминия пойдет мягкий дюраль.
Это все что придумал я,можеть пригодится кому.

Это не ты придумал, так часто и делают, если толщина нужна одинаковая по профилю, а вернее все уже до нас придумали, просто мы учебников не читаем

[piton2]

ой. спасите... помогите...

От кисти остаются жуткие полосы.

Аналогично. Только с краской. Вчера пошел в Леонардо ( там разные акриловые краски водятся), а белой - нету! Вообще никакой ни дешевенькой Olki, ни впятеро дороже буржуйской. Плюнул, взял обычную строительную для ванных комнат. Открыл - густая как шикарная сметана, разбавил до консистенции кефира, но и кисточкой и тампоном получались полосы-пятна-и ваще слишком толстые слои. Разбавил еще. Облом-с-с, однако: краска вообще потеряла сцепление с заготовкой (благо разбавлял в майонезной баночке на 250 мл) и стекала как вода. Оставшаяся после высыхания болтушки белая муть еще и мЕлила жутко. Подождал пока болтушка расслоится, слил воду и "покрасил" окунанием. Толстым слоем вышло, после высыхания заготовка имела вид как после грунтовки. Задумался: а не сделать ли ма-аленький, сантиметра полтора-два шириной малярный валик? Может поможет?

[vdv]

хм. в магазине тоже сказали, что сильно разбавлять плохо. Да и общее правило - растворителя не больше 5-10 процентов...

А может, его того... шкурить?

[BrodygaSPb]

Дима производитель где? Если СПб., то ты попал.

[sergei07]

Дима производитель где? Если СПб., то ты попал.

Грунтовал белой краской этой фирмы, с пропионатом были проблемы.

[Аркадий]

Купите титановые белила сухие и делате себе грунт на той основе которой делаете краски. Все белое это титановые белила. Все бело-серое это цинковые белила.

Прочитал, что полировать можно через 1,5 месяца после покраски, т.к. это время окончания полимеризации всего красящего (вернее минимум)
